700x500x200规格壁挂式金属电控箱体结构

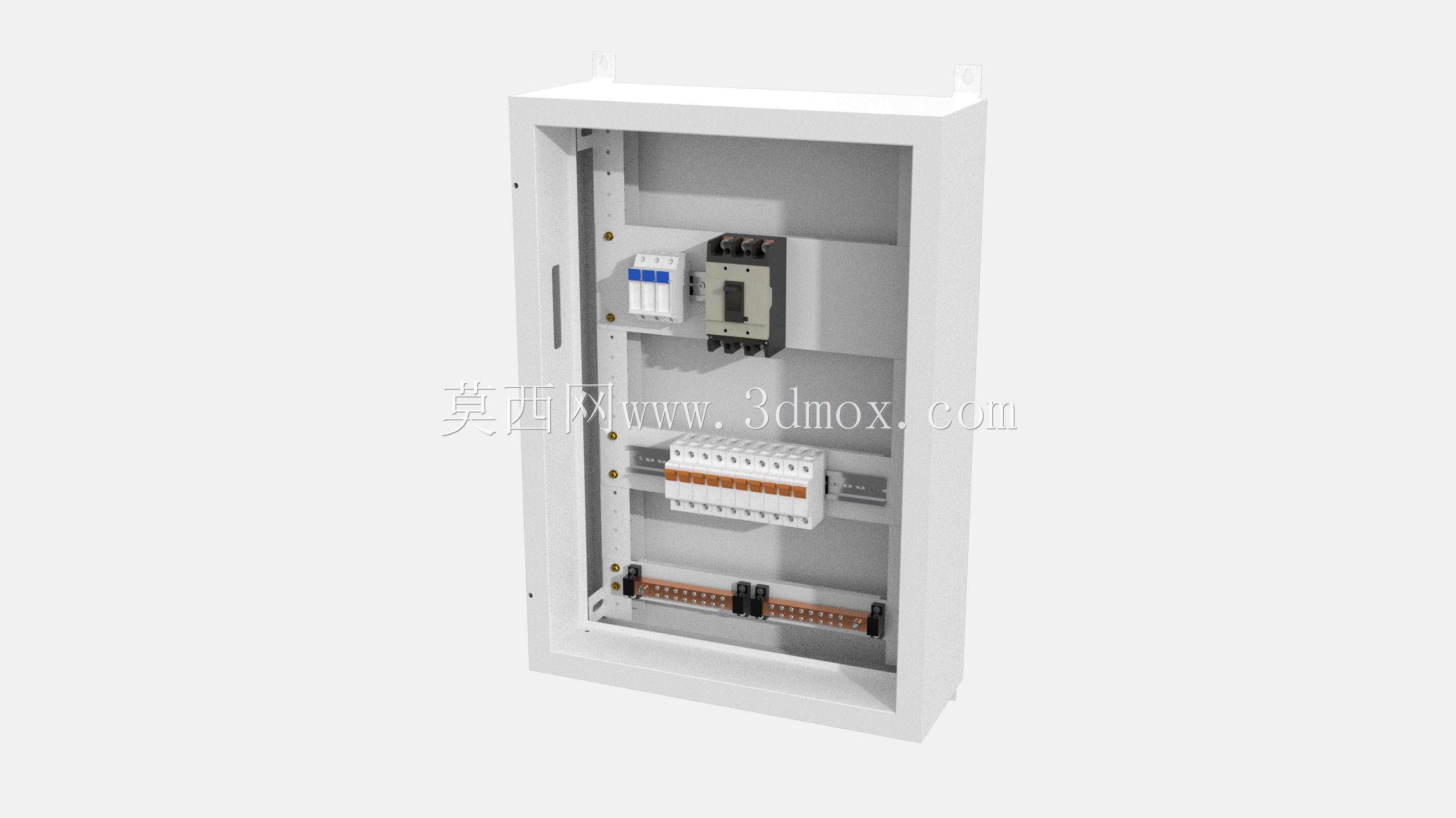

　　这款电控箱体采用700mm×500mm×200mm的外形尺寸设计，属于紧凑型壁挂安装的电气承载壳体，适配车间生产线、小型设备机组、楼宇配套配电等场景的电气元件安装需求，可容纳断路器、接触器、小型PLC模块、接线端子排等常规低压电气元件，为内部电气组件提供防尘、防误触的物理防护。

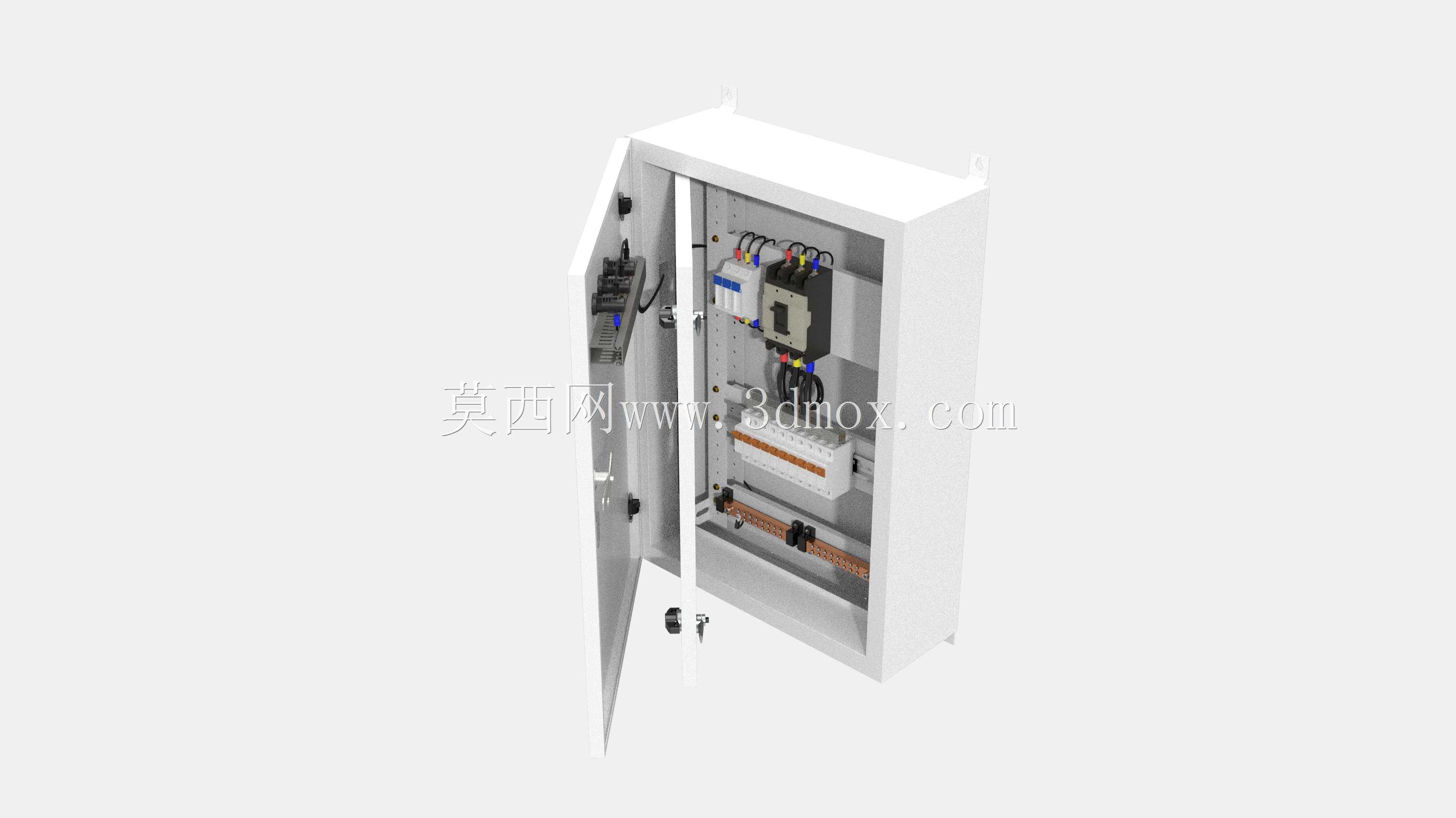

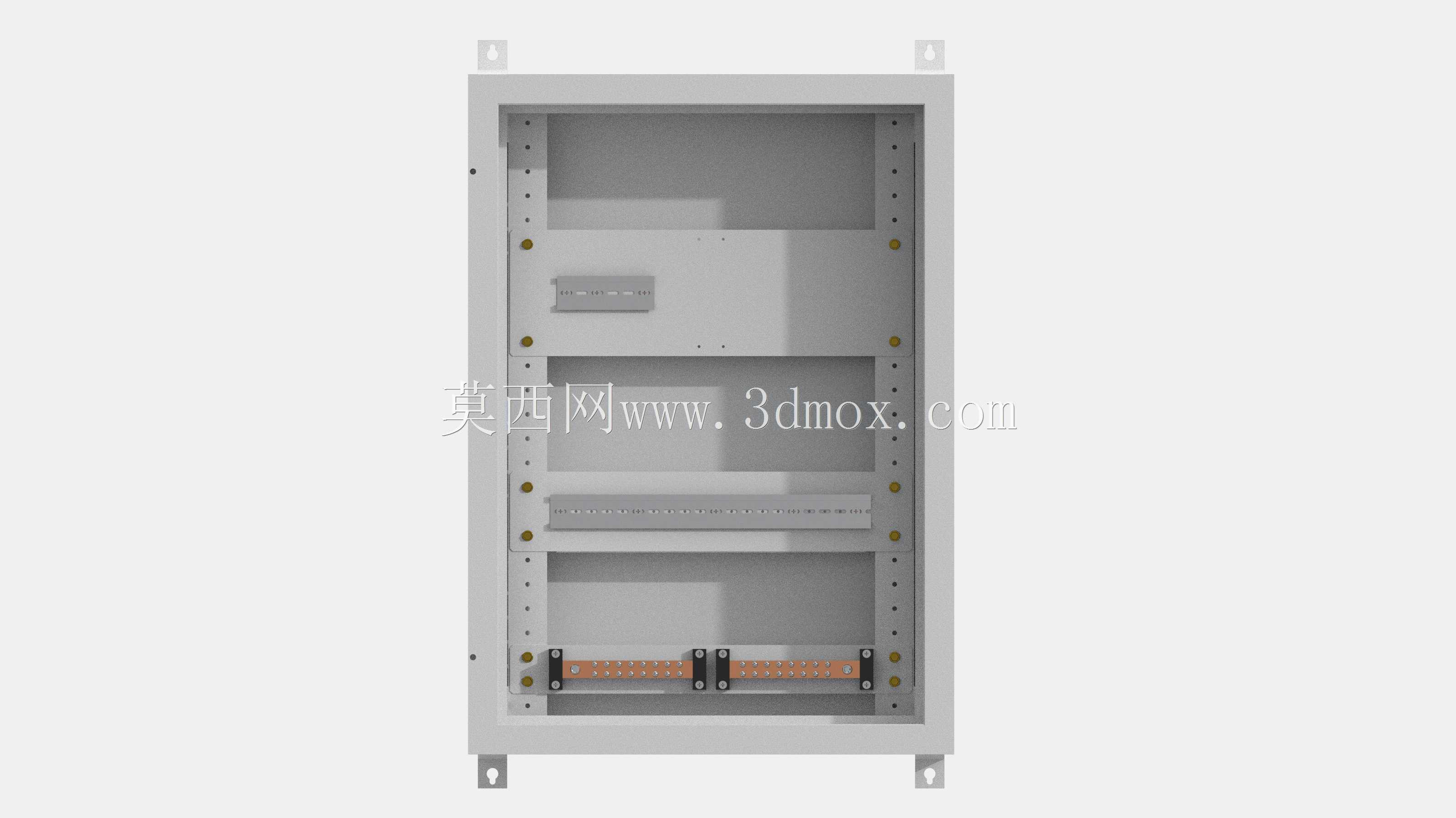

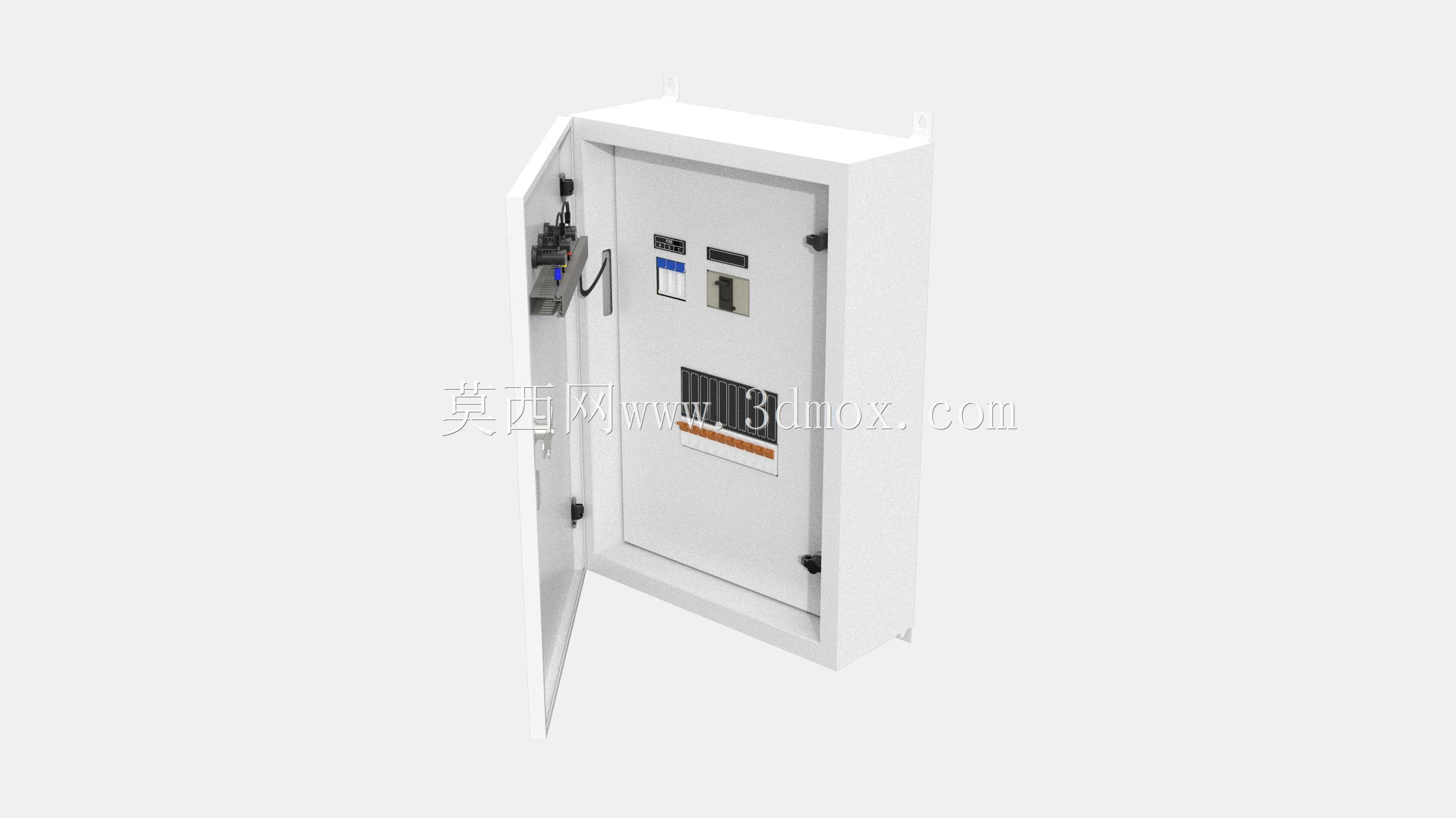

　　从结构设计逻辑来看，箱体主体采用一体化金属板折弯成型，背部预留整块安装板的固定点位，安装板可提前完成电气元件的预装接线后整体推入箱体固定，大幅缩减现场装配的作业时长，这种分体式安装板的设计也方便后期运维时整体抽出元件组进行检修，无需在狭小的箱体内反复探身操作。箱门配置2组合页，开合角度可满足常规接线、元件更换的操作空间需求，门体侧边设置嵌入式长拉手，避免外凸部件在设备密集的车间通道内发生勾挂，同时门体与箱体结合处预留密封胶条的安装槽位，可根据使用场景选配密封条提升防护等级。

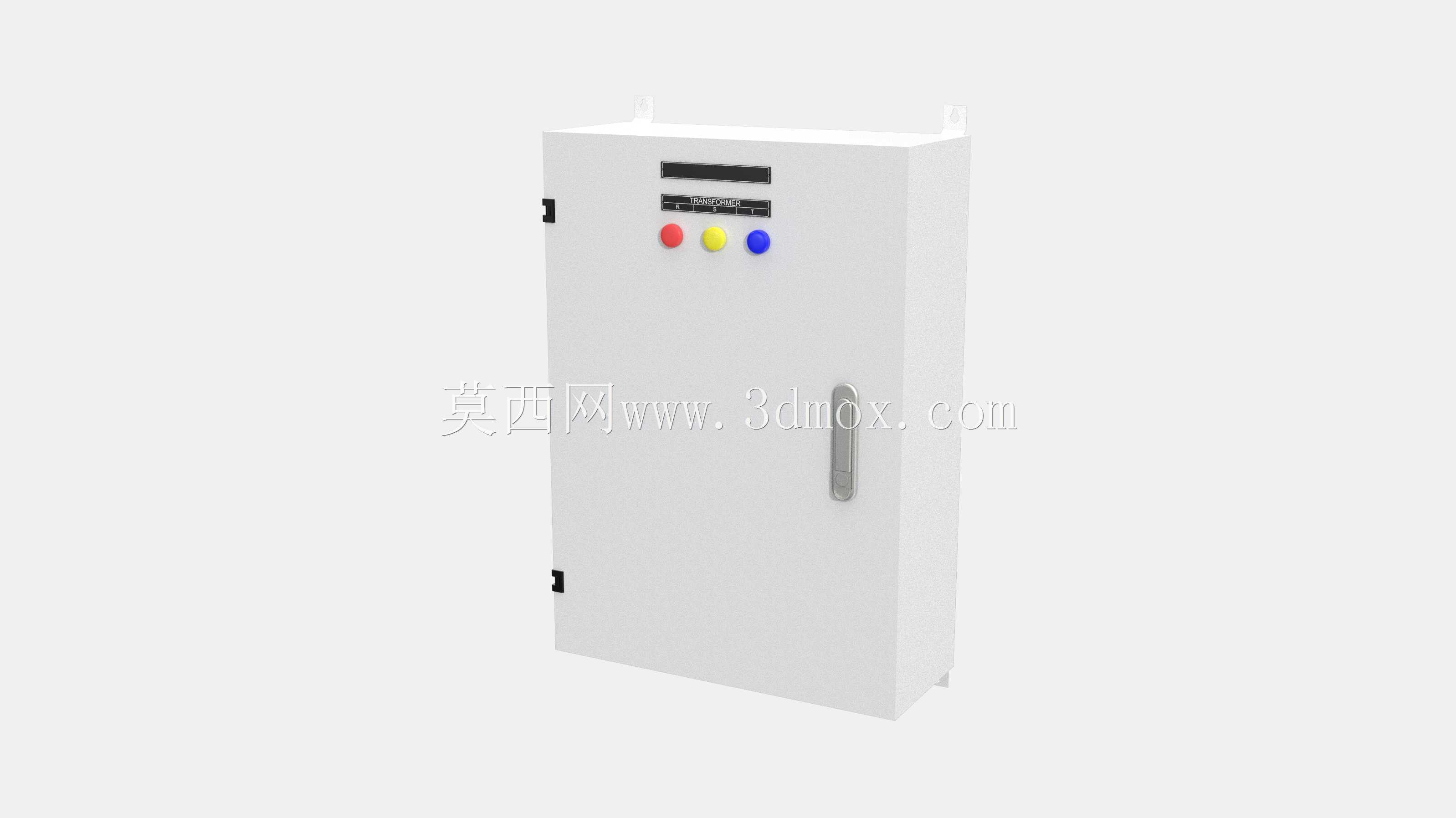

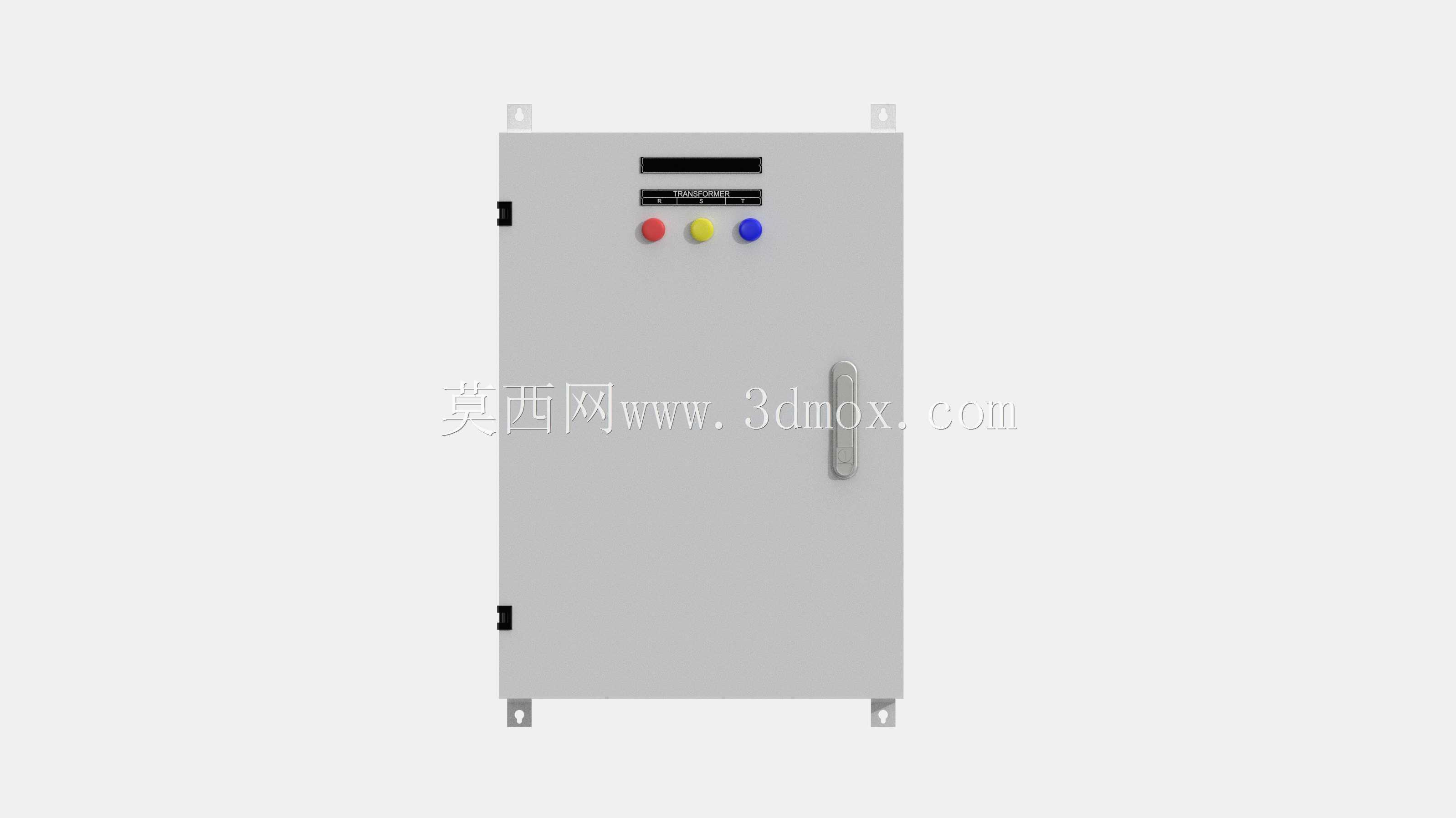

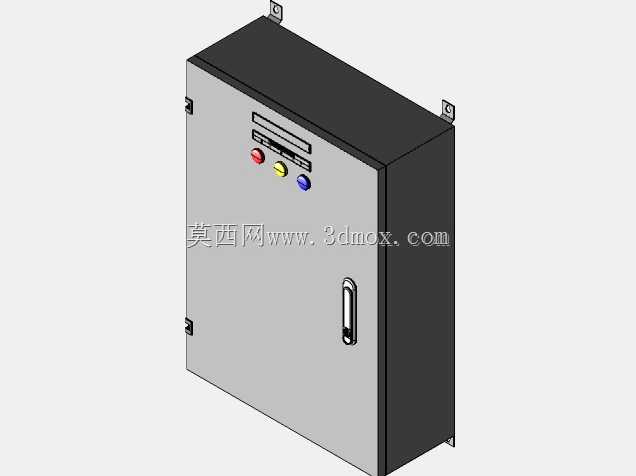

　　箱体正面上部预留了数显仪表、状态指示灯的安装开孔位，对应红、黄、蓝三色按钮的安装点位可直接适配常规的电源指示、运行指示、故障指示功能，无需二次开孔加工，降低现场改制的工作量。安装边界方面，箱体背部预留4个壁挂固定孔位，孔位间距适配常规的墙面膨胀螺栓安装尺寸，200mm的进深尺寸不会过多占用车间通道或设备旁的操作空间，在小型机床配套、输送线旁控制点位、空调机组配套电控等空间受限的场景下适配性极强。

　　在实际工程应用中，这类尺寸的电控箱常作为单机设备的就近控制载体，相比大型落地柜更贴近设备本体，可缩短操作线缆的布线长度，减少线路压降与信号干扰，金属壳体的接地结构可有效屏蔽外部电磁干扰，保障内部控制元件的运行稳定性。箱体的板材折弯圆角、边角处理均符合电气壳体的安全规范，避免安装运维过程中出现锐边划伤的风险，整体结构兼顾了装配便利性、运维便捷性与现场安装的空间适配性。
