适配10mm磁珠的Proxxon配套夹具结构

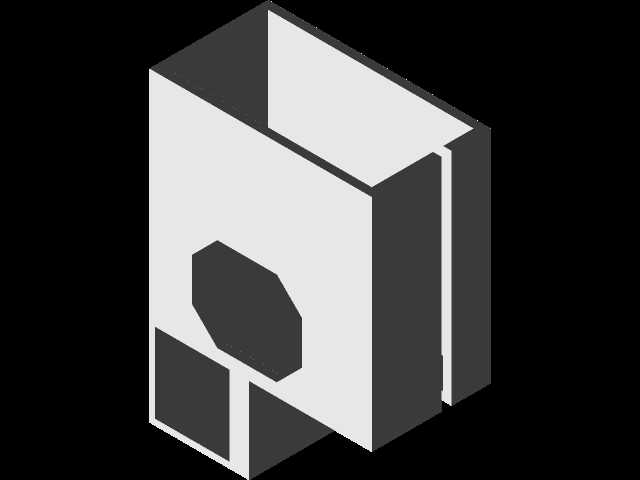

　　在小型台式铣床的精密加工场景里，针对直径10mm规格磁珠的装夹定位一直是零散加工中的痛点——常规平口钳夹持小尺寸圆形工件时，要么夹持力过大压碎磁珠的烧结外壳，要么夹持力不足导致铣削过程中工件飞脱，尤其是加工磁珠端面上的凹槽结构时，同轴度偏差很容易超出后续装配的公差要求。这套配套Proxxon设备的夹具结构，核心就是围绕小规格圆形磁珠的凹槽加工需求做的定向适配，同时预留了多版本的结构调整空间，能覆盖不同批次磁珠的尺寸公差波动。从结构布局来看，主体采用方块式的安装基座，基座上开设的八边形定位沉孔是核心定位结构，这个沉孔的尺寸刚好匹配Proxxon设备主轴端的安装基准，安装时不需要额外做找正操作，沉孔的深度控制在12mm，

　　既能保证基座和设备端面的贴合面积足够，避免铣削时的振动偏移，又不会因为沉孔过深导致基座和设备端的其他结构发生干涉。基座下方的两个矩形槽是磁珠的装夹工位，槽的内径做了0.02mm的正公差设计，刚好容纳10mm直径的磁珠放入，槽壁上预留的微小缝隙是给磁吸结构留的安装空间，不需要额外的机械锁紧结构，靠内置的磁吸件就能把磁珠牢牢吸附在槽内，避免机械夹持带来的工件损伤。设计的时候特意没有把装夹槽做成完全封闭的结构，槽的侧边留了1.5mm的开口，一方面是方便加工完成后用工具把磁珠从槽内顶出，另一方面也能适配直径略有超差的磁珠，不会因为工件尺寸的微小波动就出现放不进去的情况。考虑到实际加工中可能遇到不同深度的凹槽加工需求，

　　这套结构做了可替换的基座版本，不同版本的装夹槽深度从3mm到8mm不等，对应加工不同深度的凹槽时，不需要调整铣床的行程限位，直接更换对应规格的基座就能快速切换加工工序，减少换型调试的时间。安装边界上，整个基座的外形尺寸控制在40mm×30mm×50mm的范围内，不会超出Proxxon小型铣床的工作台安装范围，基座背面的定位凸台和设备上的安装槽完全契合，安装时只需要把凸台对准设备的卡槽推入，再用侧面的紧定螺钉固定即可，整个安装过程不需要额外的测量找正，重复安装的定位精度能控制在0.01mm以内，完全满足小型磁珠零件的加工精度要求。实际使用的时候，针对圆形磁珠的凹槽加工，只需要把磁珠放入对应规格的装夹槽内，

　　磁吸结构会自动把磁珠吸附到定位基准面上，启动主轴走预设的加工程序就能完成凹槽加工，加工过程中因为基座和设备的连接刚性足够，不会出现常规装夹方式的振刀问题，加工出来的凹槽内壁粗糙度能达到Ra1.6的水平，不需要后续的打磨工序。除了适配10mm磁珠的圆形凹槽加工，这套结构的装夹槽也可以更换成其他形状的镶套，用来装夹方形或者其他异形的小型零件，拓展在小型零件精密铣削场景下的使用范围，不需要重新制作整套基座，只需要更换对应内形的镶套就能适配不同的工件装夹需求，大幅降低小批量多品种零件加工的工装制作成本。结构的壁厚设计上，装夹槽位置的壁厚保留了5mm的厚度，既能承受铣削过程中的切削力，不会因为壁厚过薄出现结构变形，又不会因为壁厚过大导致整个基座的重量超标，增加设备主轴端的负载。基座的边角位置都做了C1的倒角处理，避免安装和更换过程中锋利的边角划伤操作人员，也能减少边角磕碰导致的结构变形，保证定位基准面的精度不受损伤。
