法兰式手动止水止回阀装配结构

　　这套结构围绕管路系统中的单向通断与手动控制需求展开，主体采用法兰连接形式，适用于水处理、工业循环水、给排水以及中小型工艺管线中需要限制介质反向流动的位置。阀体两端法兰承担与管道对接的任务，法兰盘上的螺栓孔分布、密封面位置和端面间距直接决定现场安装边界，因此在建模时需要优先锁定法兰外径、孔位圆、孔径、端面厚度以及两法兰之间的总长，避免后续管路布置时出现螺栓干涉或密封面贴合不足。

　　阀体内腔是整个设计的核心区域。止回功能依赖内部启闭件在介质正向流动时被推开、在反向压力作用下自动回座来实现，结构上需要保证阀瓣运动轨迹稳定、关闭时对密封面形成均匀压紧。手动操作部分通过手柄带动阀杆及相关启闭机构动作，可在检修、旁路切换或需要强制截断时提供人工控制手段。手柄长度和摆动角度需要兼顾操作力矩与周边空间，过长会增加操作干涉风险，过短则会使启闭费力；手柄抬起后的高度也应纳入设备外围包络，尤其在管线密集、阀门并排布置的场合，不能只关注阀体本身。

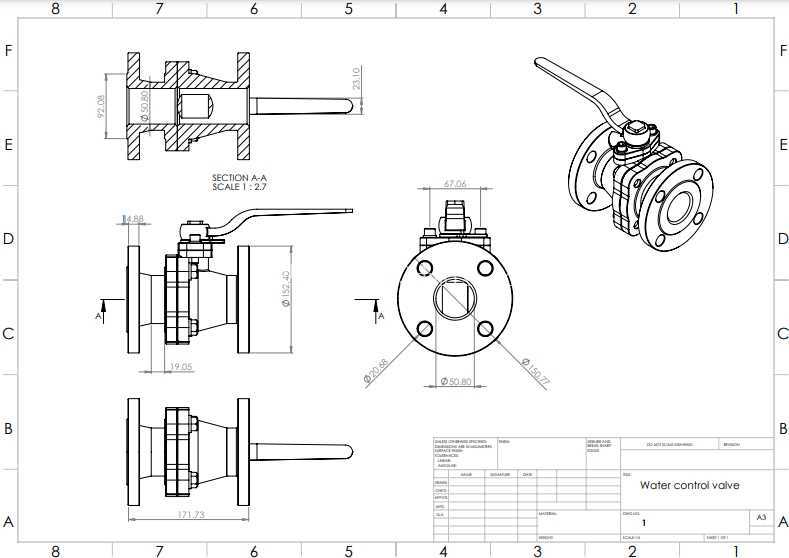

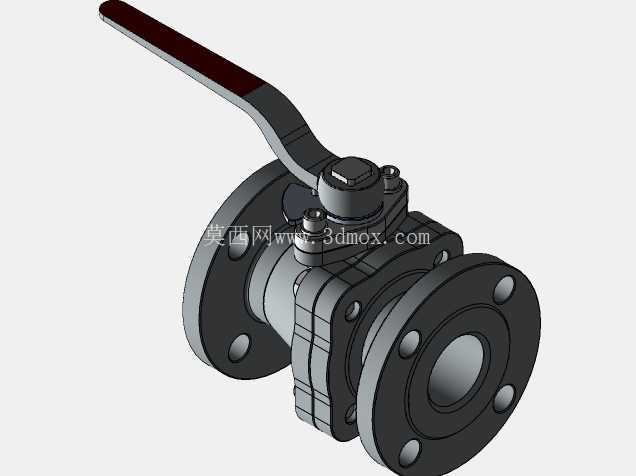

　　从图纸表达看，模型包含阀体、阀盖、阀瓣、阀座、阀杆、手柄、紧固件及法兰连接要素。剖视图重点呈现了内部通道、密封位置和装配关系，俯视图用于确认法兰螺栓孔圆周分布，轴测视图则帮助检查手柄、阀盖和法兰之间的空间关系。建模过程中，先依据管路公称通径确定流道轮廓，再围绕流道建立阀体壁厚和法兰端面；内部运动件按启闭行程布置，保证阀瓣开启后不会与流道壁、阀杆或压盖发生碰撞。密封面处应保留明确的配合关系，既要体现关闭状态下的接触位置，也要为工程图中尺寸标注和公差分析提供清晰对象。

　　外形尺寸方面，法兰端距、阀体中心高、手柄旋转半径、阀盖顶部高度以及底部轮廓均属于安装校核重点。阀门接入管线后，两端法兰需要与管道法兰同轴，螺栓穿装方向应留有扳手空间；阀体下方若设置支撑或支座，应避开排污、检修和拆装区域。手柄侧应预留人工操作空间，尤其在阀门靠近墙面、梁体或其他设备时，手柄全行程范围内不能与管道附件相碰。对于需要定期维护的结构，阀盖压盖和紧固件的位置也应考虑拆卸路径，避免维护时必须大范围拆除相邻管路。

　　设计思路上，这类阀门并不追求复杂外形，而是把可靠性放在流道通畅、启闭准确和密封稳定三个方面。流道转折应尽量减少突变，降低局部阻力和杂质滞留；阀瓣回座方向应与介质反流方向形成合理受力关系，使关闭动作更迅速；阀杆与压盖之间需要体现导向和支承，避免手动操作时产生偏载。法兰密封面则要保持足够的平面宽度和压紧面积，以适应垫片安装与螺栓预紧。

　　在三维装配环境中完成该结构时，可通过不同视图检查内部零件的层级关系：正向流动时阀瓣离开阀座，介质通过内腔；反向压力出现时阀瓣压回阀座，阻断回流；手动机构则用于特定工况下的辅助控制。工程图中除总装尺寸外，还应表达剖视位置、法兰孔位、手柄极限位置和关键配合部位，使加工、装配和现场安装人员能够据此理解阀门的实际边界。整体结构紧凑，连接方式标准化，适合作为管路附件设计、阀门选型校核以及装配建模练习的典型对象。
