三丰指针式千分表机械测量结构

　　在机械加工现场的工序检验环节，这类指针式千分表是工位旁最常见的接触式测量器具，不管是普通车床的工件圆跳动检测、铣床装夹后的工件找正，还是装配环节的部件配合间隙校核，都能看到它的使用场景。和数显类测量器具相比，指针式结构没有电路供电依赖，车间内的切削液飞溅、金属粉尘环境下长期使用的稳定性更突出，不少从业十余年的质检和机加工操作人员，反而更习惯通过指针的摆动幅度快速判断尺寸偏差范围，读数的直观反馈效率更高。

　　这套结构的测量量程覆盖10毫米行程，测头的直线位移通过表内的齿轮传动机构放大，转换为表盘指针的圆周转动，分辨率可达0.01毫米，完全能满足常规机加工零件的IT7-IT9级精度检测需求。实际使用时，既可以通过表身的夹持杆固定在磁性表座上，完成垂直方向的工件端面跳动、主轴径向跳动检测，也可以水平装夹在工装支架上，用于导轨直线度、工作台面平行度的打表测量；测头采用硬质合金材质，长期接触金属工件表面不易磨损，能长期保持测量触点的形状精度，避免测头磨耗带来的系统测量误差。

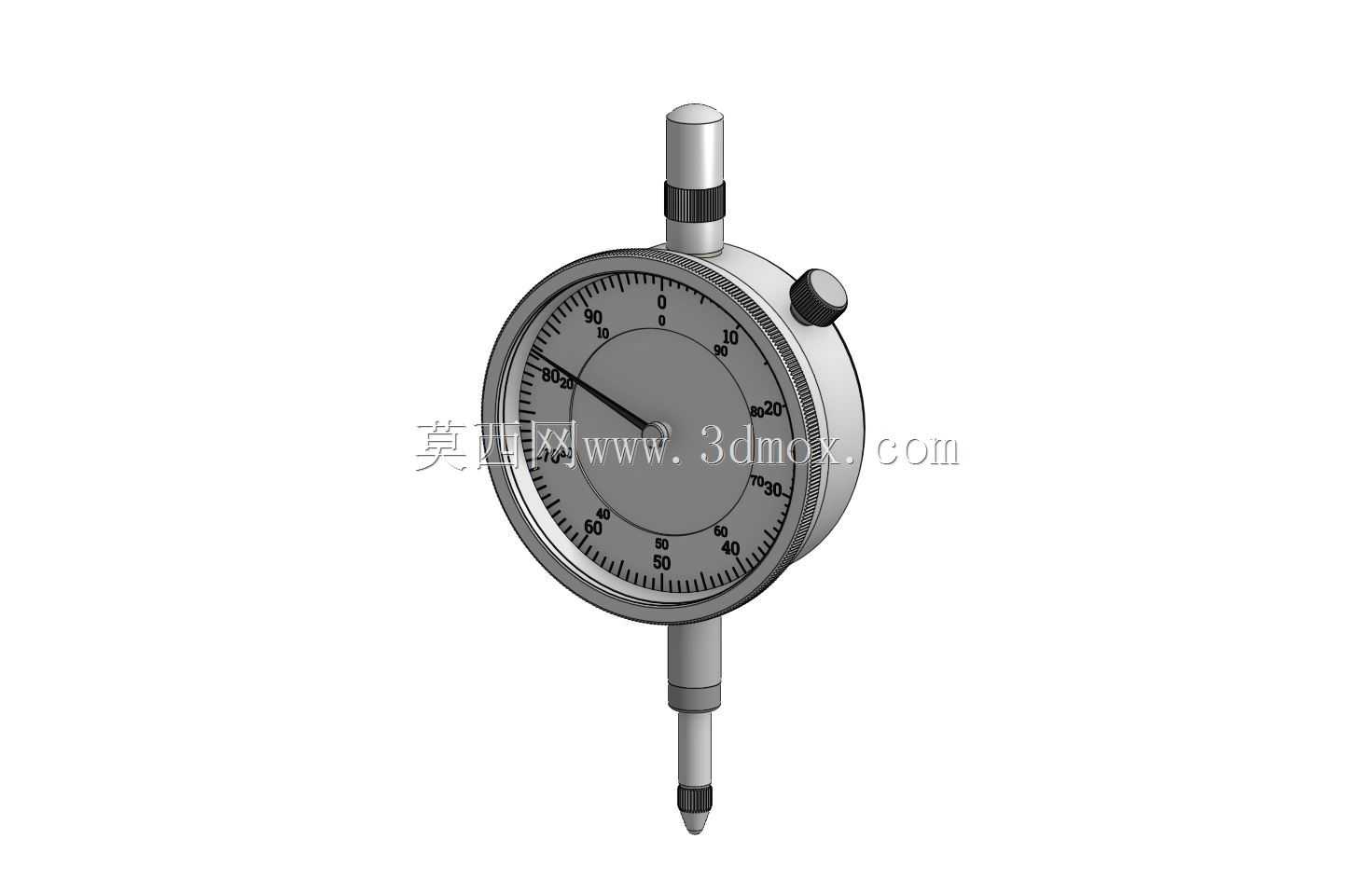

　　从结构设计逻辑来看，整套模型还原了千分表的外部装配关系：顶部的测杆提升帽可以快速抬起测头，方便在工件装拆时避让，避免测头和工件发生磕碰；表圈可以旋转调整表盘零位，测量前将指针对准零刻度即可快速完成基准校准，不需要额外的调零工具；表侧的锁紧旋钮可以固定表圈位置，避免测量过程中误碰表圈导致零位偏移。表盘的刻度采用均匀圆周排布，长指针对应0.01毫米每格的分度值，小表盘记录测头的总行程毫米数，读数时结合两个表盘的数值就能得到准确的测量结果，刻度标识的排布符合一线操作人员的读数习惯，不会出现读值混淆的问题。

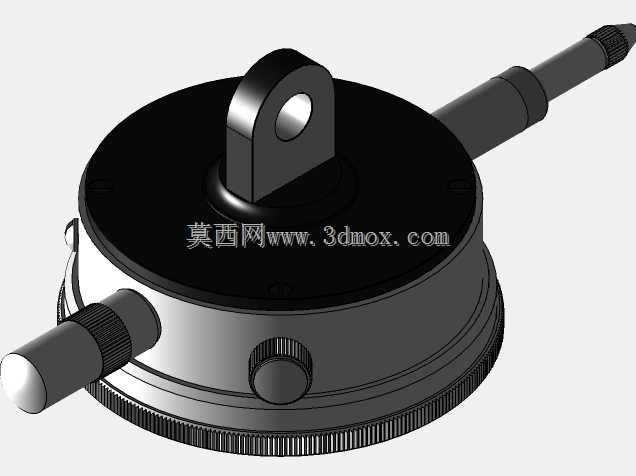

　　外形尺寸方面，表身采用圆形金属壳体，直径适配常规的表夹安装孔径，不需要额外定制转接夹具就能适配车间内通用的磁性表座、表架工装；测杆的伸出长度满足常规深度测量的需求，不需要加装接长杆就能完成多数台阶面、凹槽底面的尺寸检测；整体结构的外部轮廓没有突出的尖锐棱角，日常取放、装夹时不会刮伤操作人员手部，也不会和周边的工装、刀具发生干涉。建模过程中重点还原了外部零件的装配配合关系，表蒙、表圈、壳体、测杆、测头的衔接位置都符合实物的装配间隙，没有出现结构错位、穿模的问题，可用于测量类工装的装配场景搭建、机加工工位的三维布局可视化，也能作为量具类产品结构设计的参考样本，帮助设计人员理解接触式机械量具的传动布局和外部防护结构设计思路。

　　在设备维护和精度校准场景中，这类千分表的结构也具备很好的维护便利性，表圈可以整体拆卸，日常清理表盘内部的金属碎屑、灰尘时不需要完全拆解表芯，降低了维护过程中损坏内部传动齿轮的风险；测头采用螺纹连接结构，测头磨损后可以快速更换同规格备件，不需要整表报废，能有效降低生产现场的量具使用成本。实际生产中，这类千分表还常和专用工装配合，完成批量零件的快速尺寸分选，通过调整表的零位和公差范围标记，操作人员只需要观察指针是否落在合格区间内，就能快速判断零件是否符合尺寸要求，比卡尺类量具的检测效率提升数倍，特别适合中小尺寸零件的批量工序检验。
