六自由度关节型工业抓取机械臂结构设计

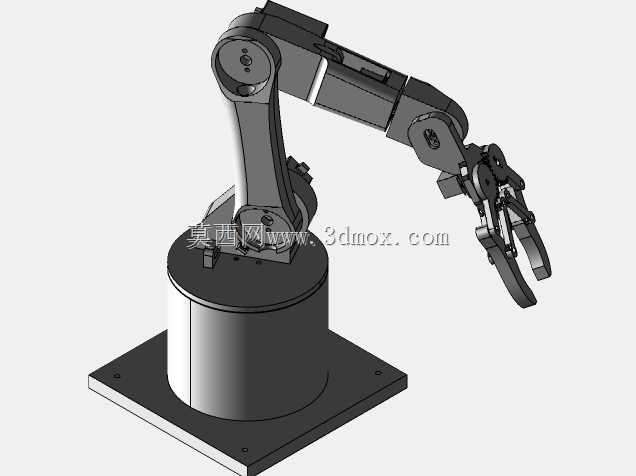

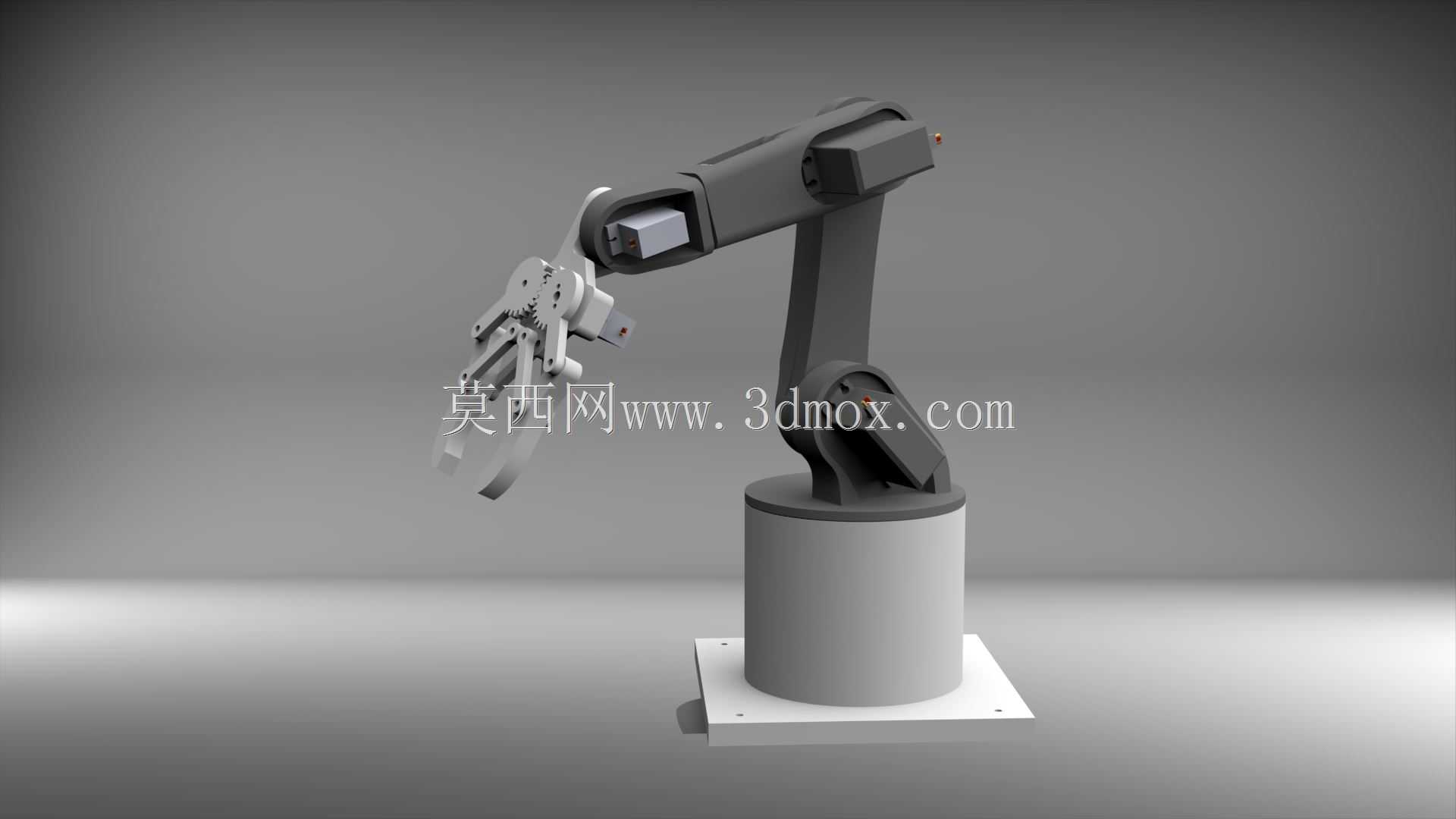

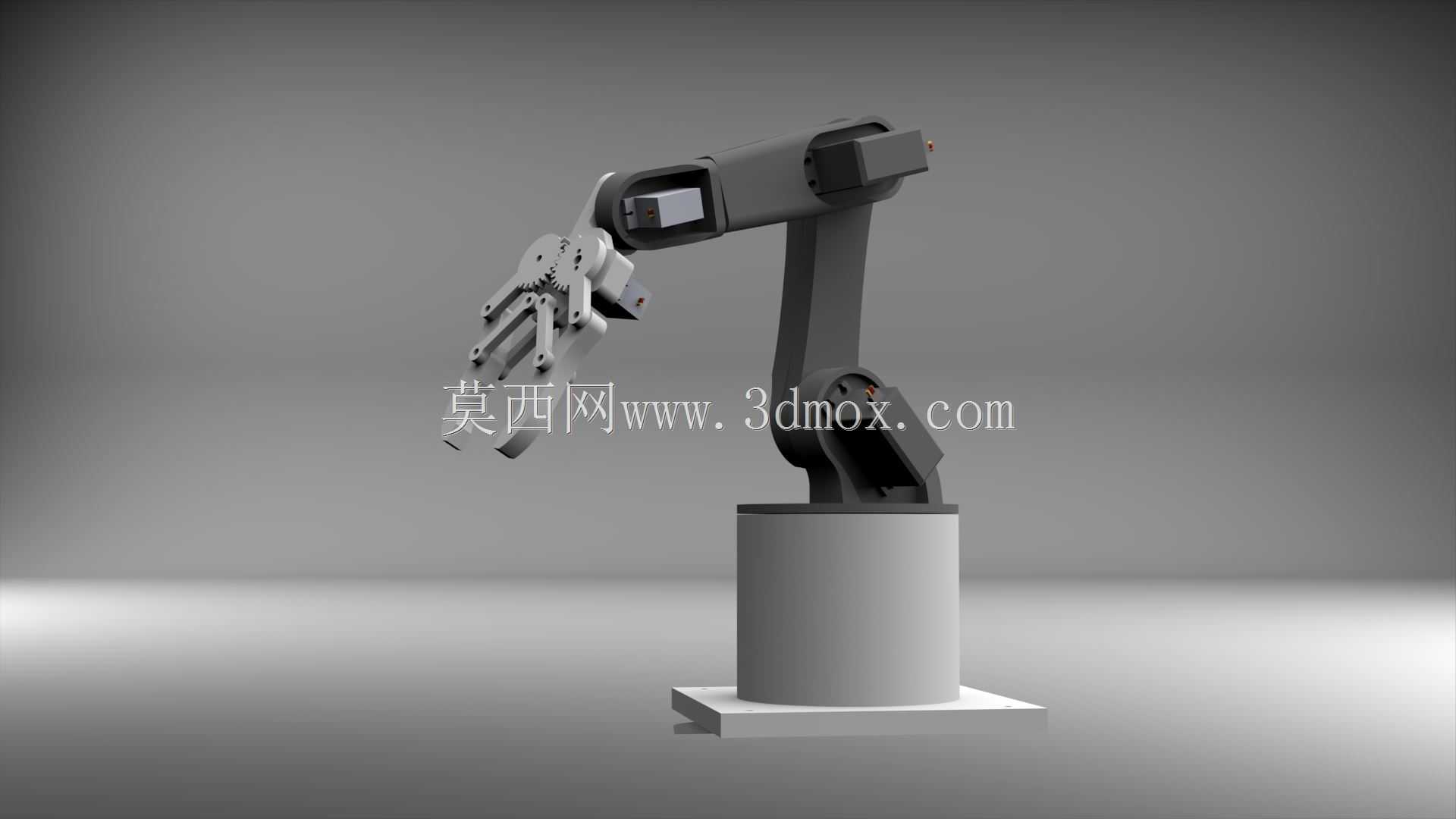

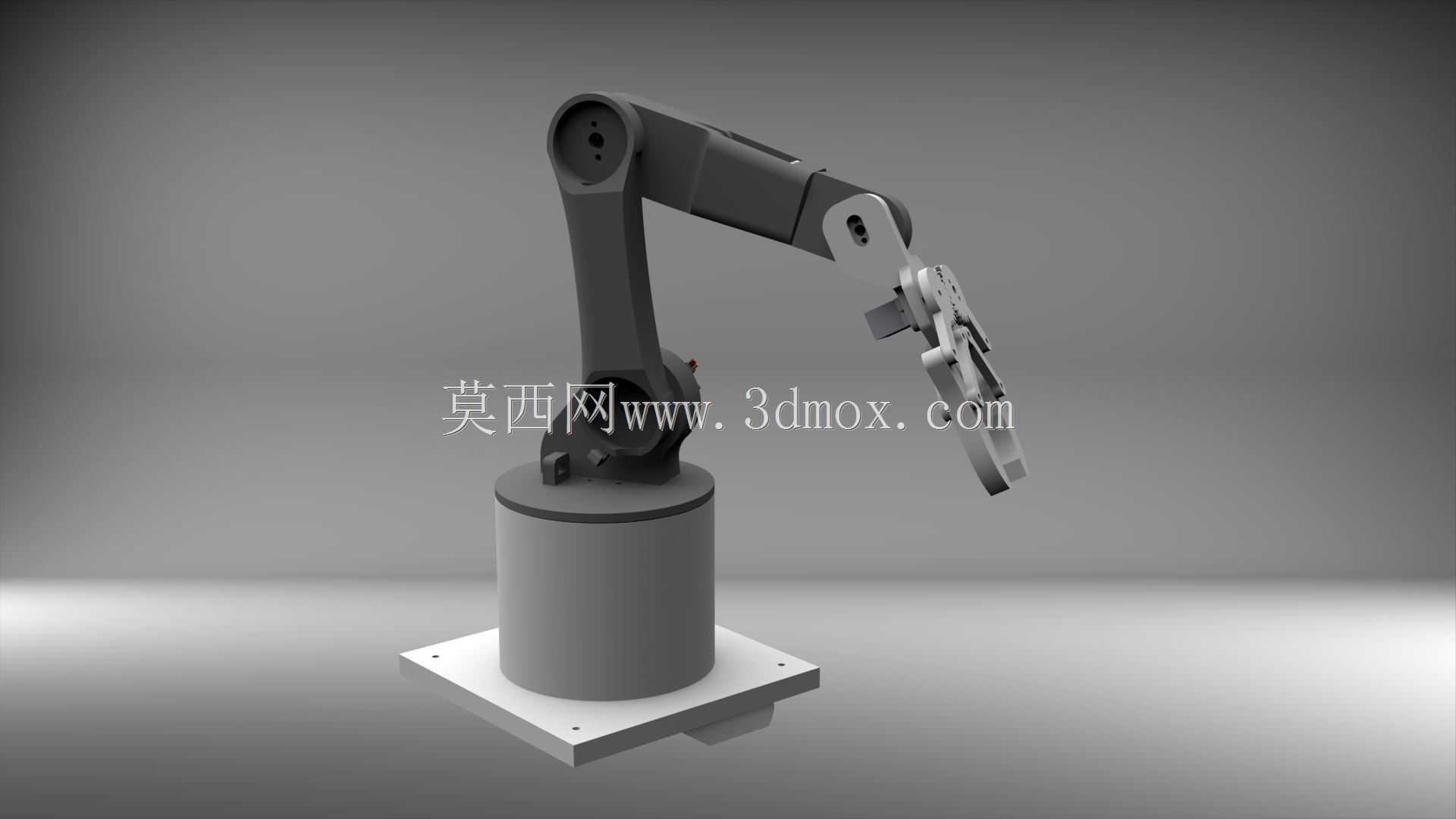

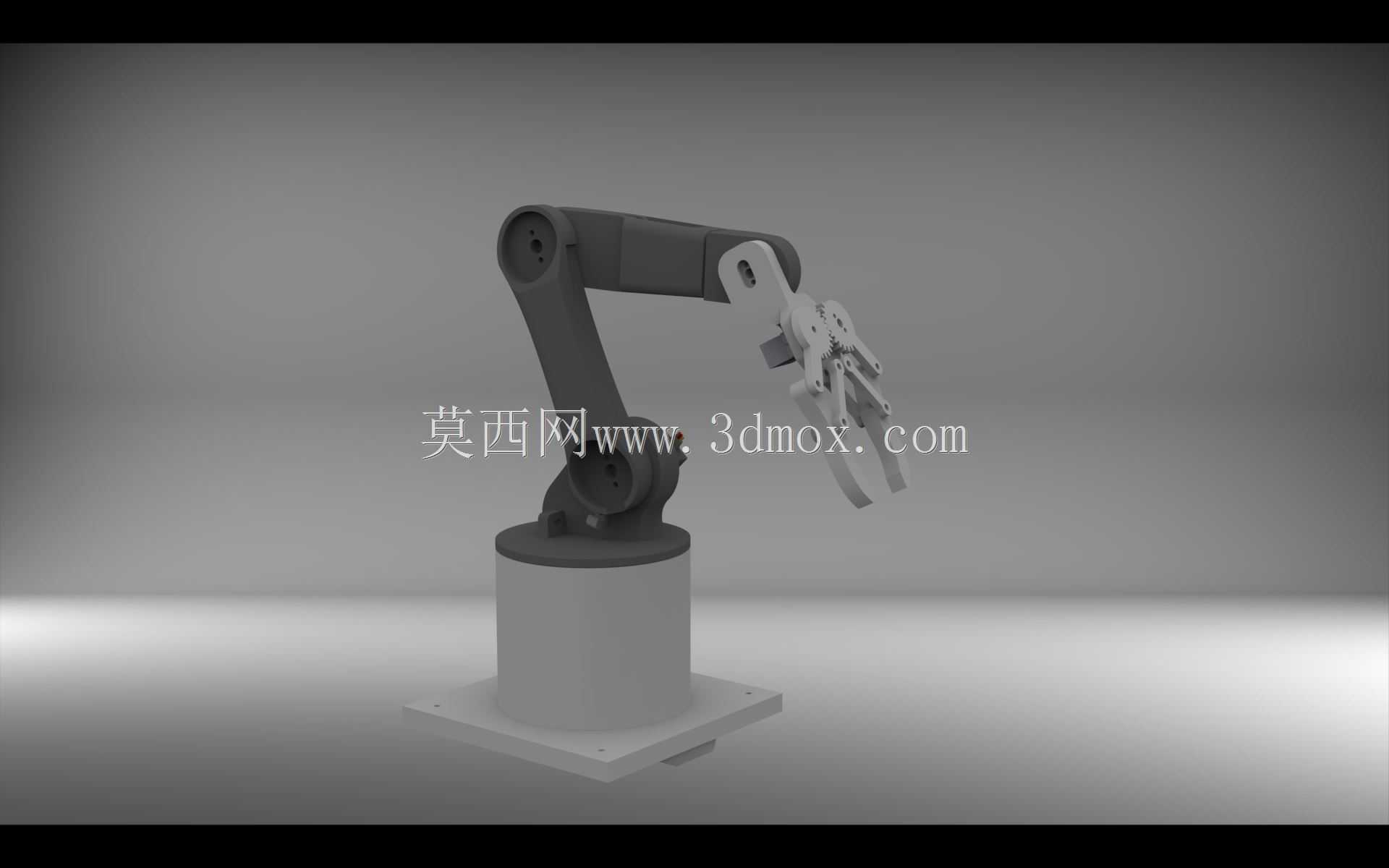

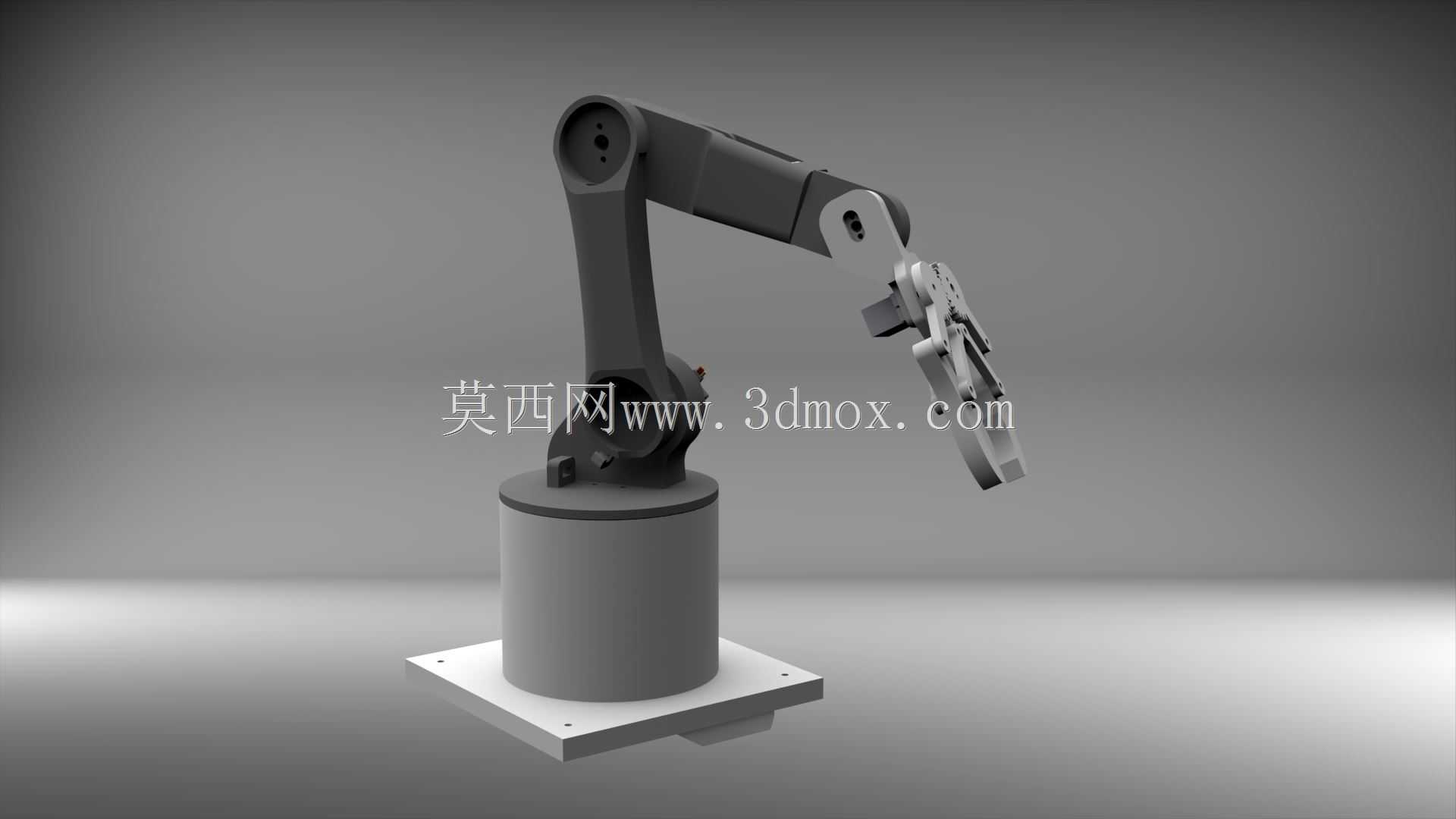

　　这款六自由度关节机械臂的结构设计，核心瞄准中小负载的工业柔性作业场景，在3C电子零部件上下料、小型注塑件取件、实验室样本转运、教学实训平台搭建这类对作业灵活性要求高、工位空间紧凑的场景中适配性极强。区别于直角坐标型机械手的直线运动局限，该构型通过六个旋转关节的串联排布，能在臂展覆盖的球形工作区间内实现任意位姿的末端到达，可轻松绕过工位周边的工装夹具、输送线侧边挡板等障碍物，完成复杂轨迹的取放动作。从结构布局来看，底部采用方形法兰安装基座，安装孔位按照通用工业机器人的安装规范做了等距排布，既可以直接通过膨胀螺栓固定在混凝土地面，也能搭配过渡连接板安装在铝型材工作台架、移动AGV顶面或者生产线侧边的立架上，

　　基座内部预留了伺服电机走线的中空腔室，避免线缆外露在作业区域被剐蹭磨损。腰座关节承担整臂的水平回转动作，采用交叉滚子轴承作为回转支撑，可承受偏载力矩带来的径向与轴向复合载荷，即便末端抓取工件时重心偏离臂体中心轴线，也能保证回转动作的平稳无卡顿。大臂与小臂的关节衔接处，做了内凹式的走线槽设计，关节运动时线缆会顺着槽体的弧度自然弯折，不会出现线缆拉扯、夹线的问题，臂体的截面采用变厚度的箱型结构，在保证整体刚性的前提下尽可能削减了不必要的壁厚，降低运动部件的惯量，提升关节启停的响应速度。末端的夹爪安装法兰遵循通用的工业接口标准，可根据实际作业需求快速更换气动夹爪、真空吸盘、电磁铁吸盘或者小型焊枪、涂胶头等执行部件，

　　不需要对臂体结构做额外改造。设计过程中对各关节的运动范围做了合理限位，腰座回转角度覆盖正负170度，大臂俯仰范围从负30度到正120度，小臂俯仰范围从负60度到正90度，配合腕部的三个旋转关节，可实现末端执行器的俯仰、偏转、回转全姿态调整，完全能覆盖常见的机床上下料、工件周转、装配对位等作业的动作需求。在安装边界的考量上，整臂直立状态下的总高度控制在紧凑区间，臂展范围适配1米以内的作业半径需求，不需要占用过大的工位空间，对于现有生产线的改造升级十分友好，不需要对原有产线布局做大规模调整就能完成部署。关节处的密封结构采用阶梯式的迷宫密封设计，可阻挡车间内的金属切削碎屑、粉尘进入关节内部，延长传动部件的维护周期，适配机加工车间、

　　装配车间这类常规工业生产环境的使用要求。结构建模时对各关节的运动干涉做了全行程校验，在极限运动位置都预留了足够的安全间隙，不会出现臂体自身结构碰撞的问题，同时在关节的极限位置预留了传感器安装位，可配套安装硬限位块与光电限位开关，实现软件限位加硬件限位的双重保护，避免设备调试过程中出现超程损坏的情况。传动结构上，每个关节都采用伺服电机搭配谐波减速器的传动方案，传动回程间隙小，定位精度可满足多数工业场景的重复定位要求，臂体的负载能力适配5公斤以内的工件搬运与操作，覆盖多数轻工制造、电子装配领域的工件重量区间。
