橡胶软管增强纱线包覆缠绕设备

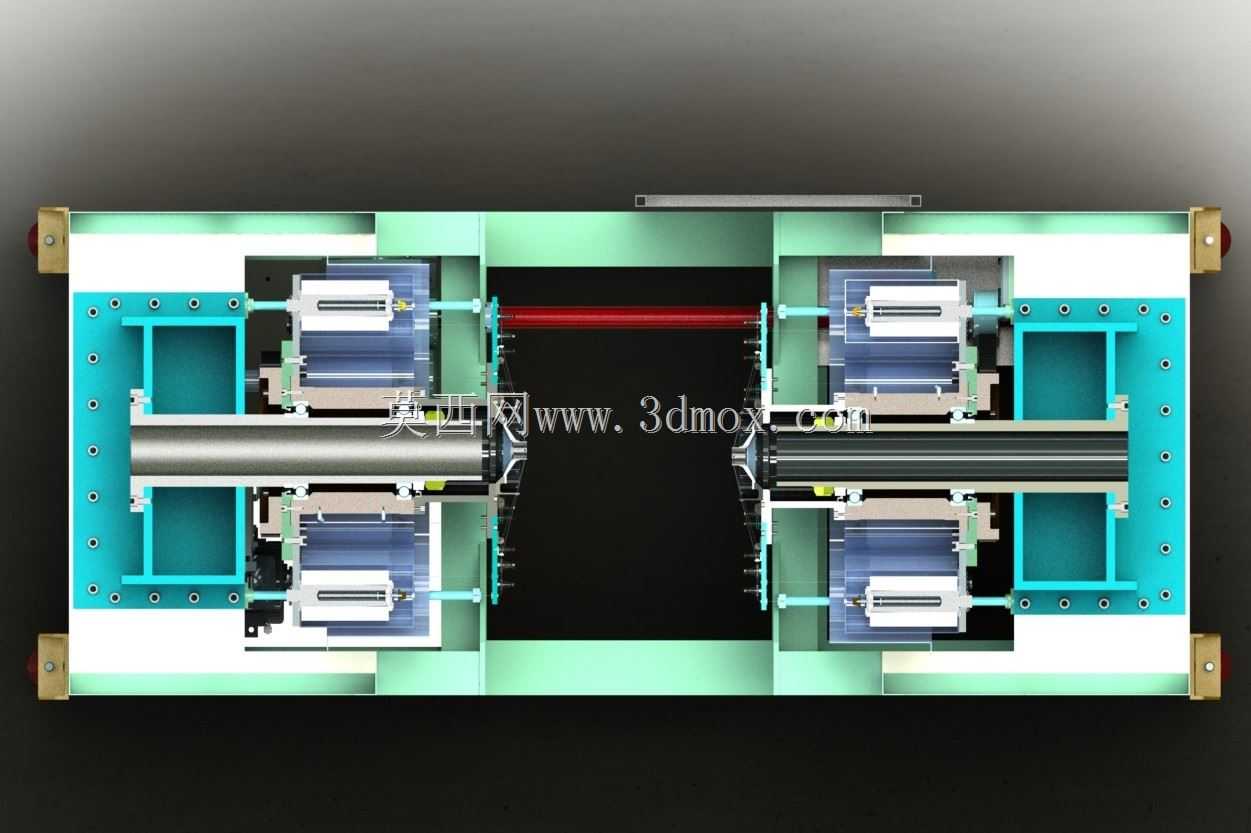

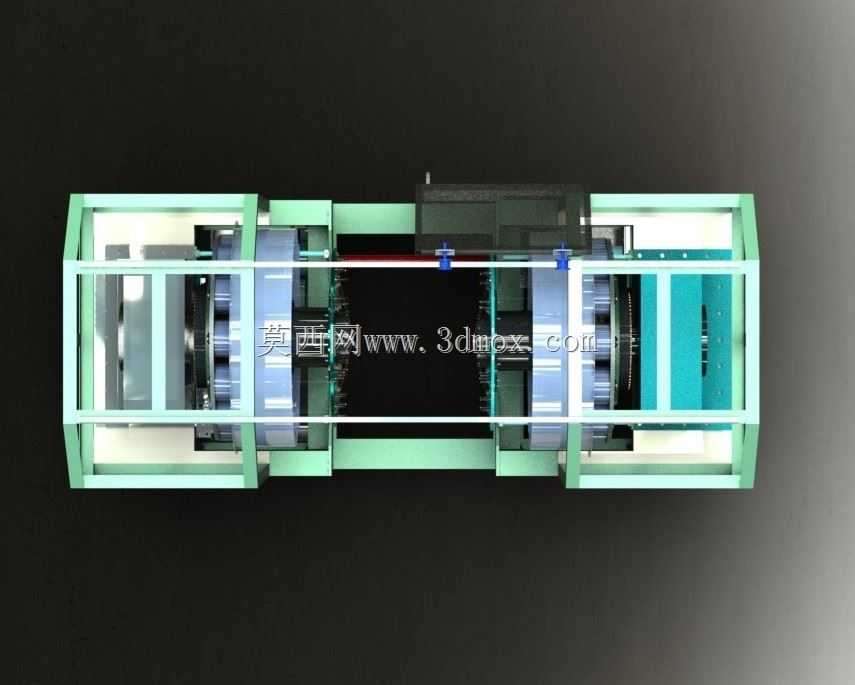

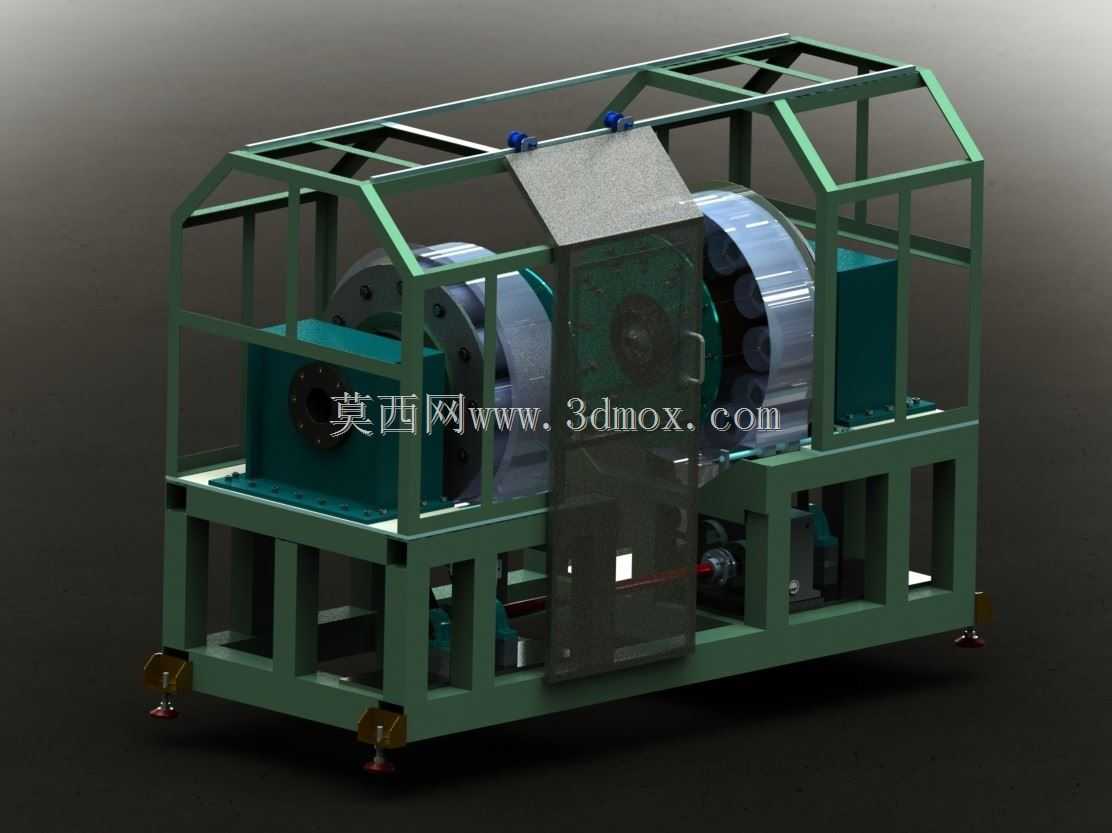

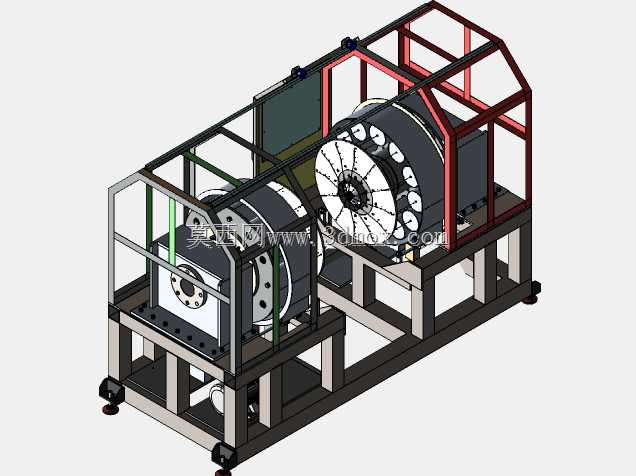

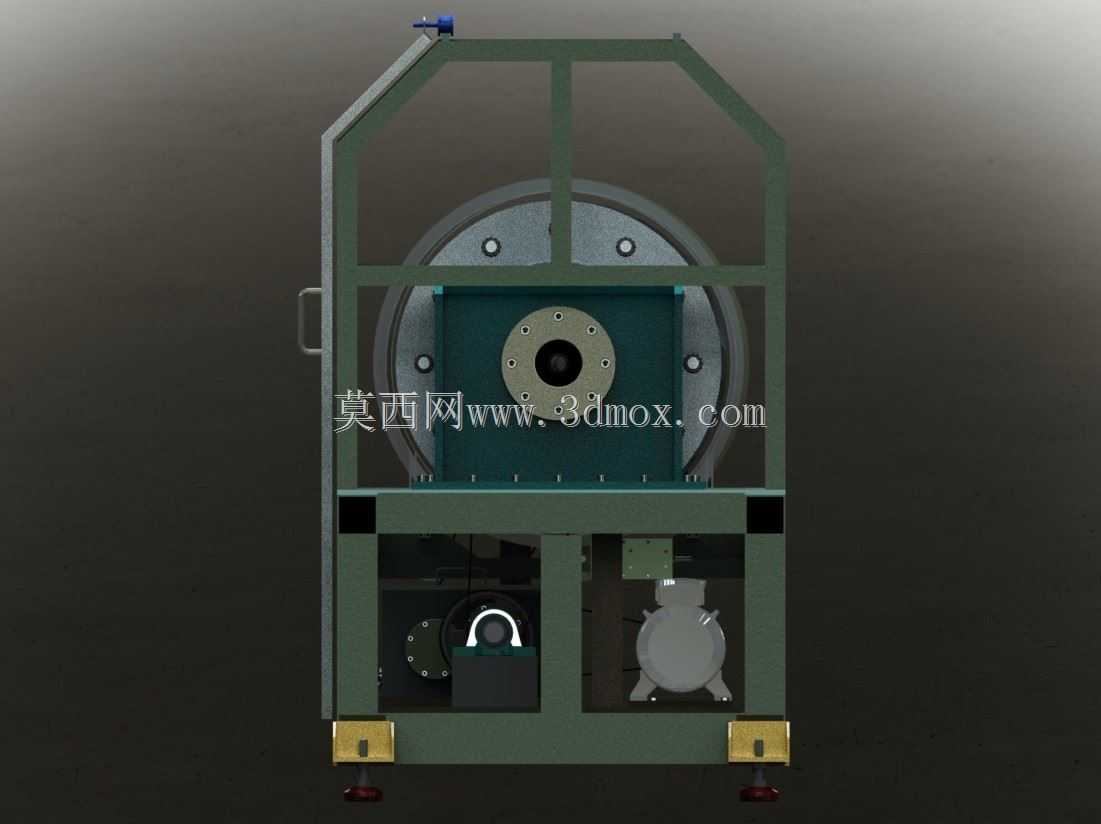

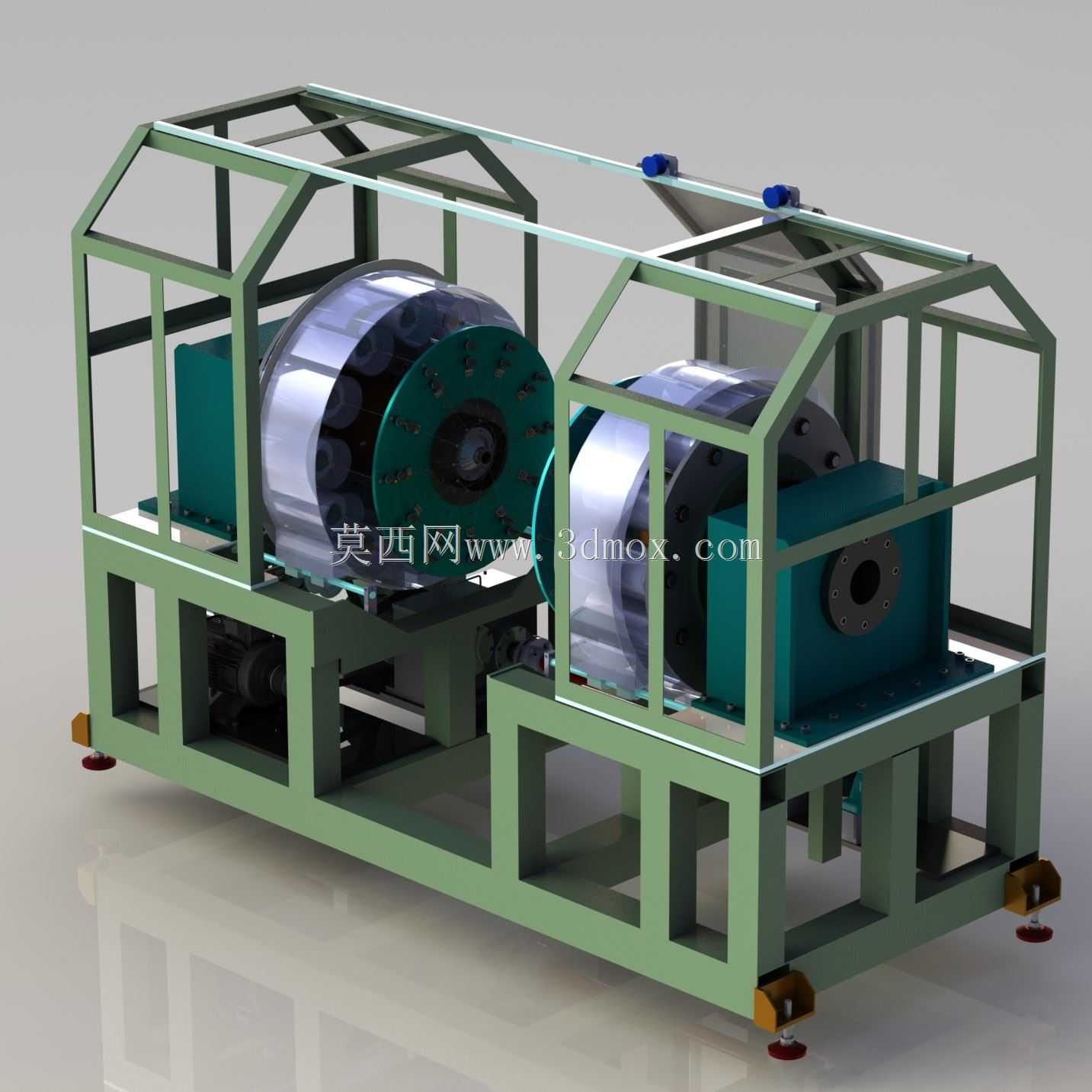

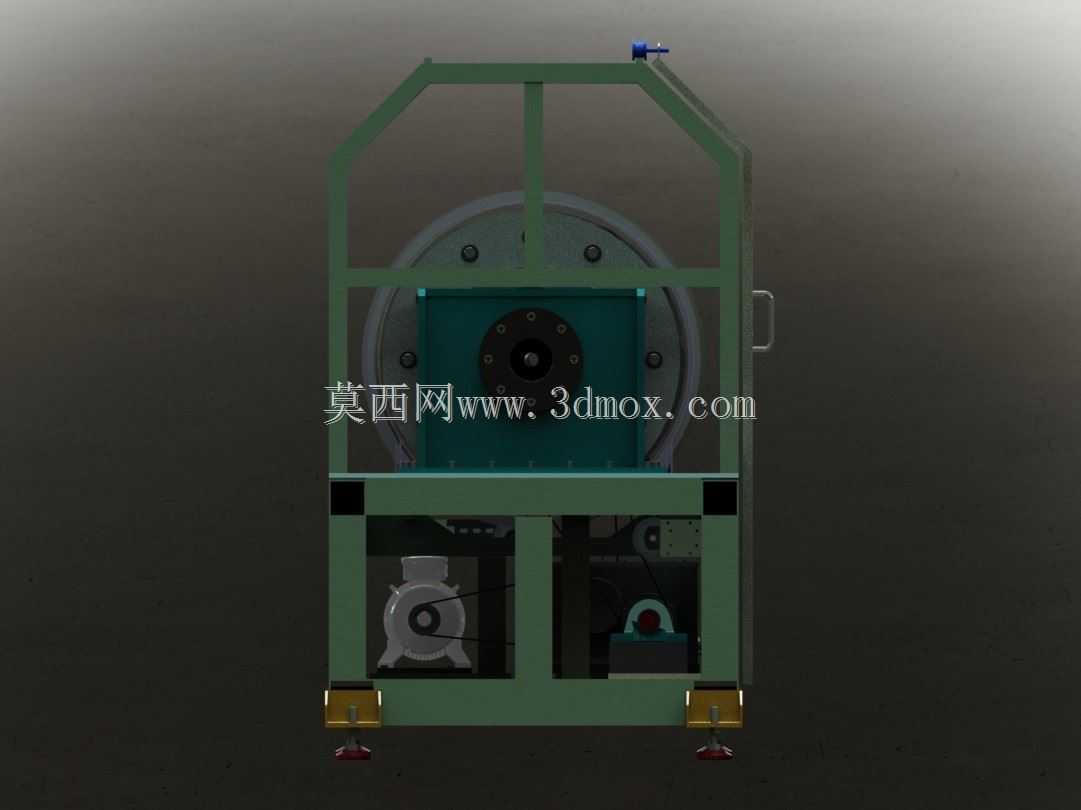

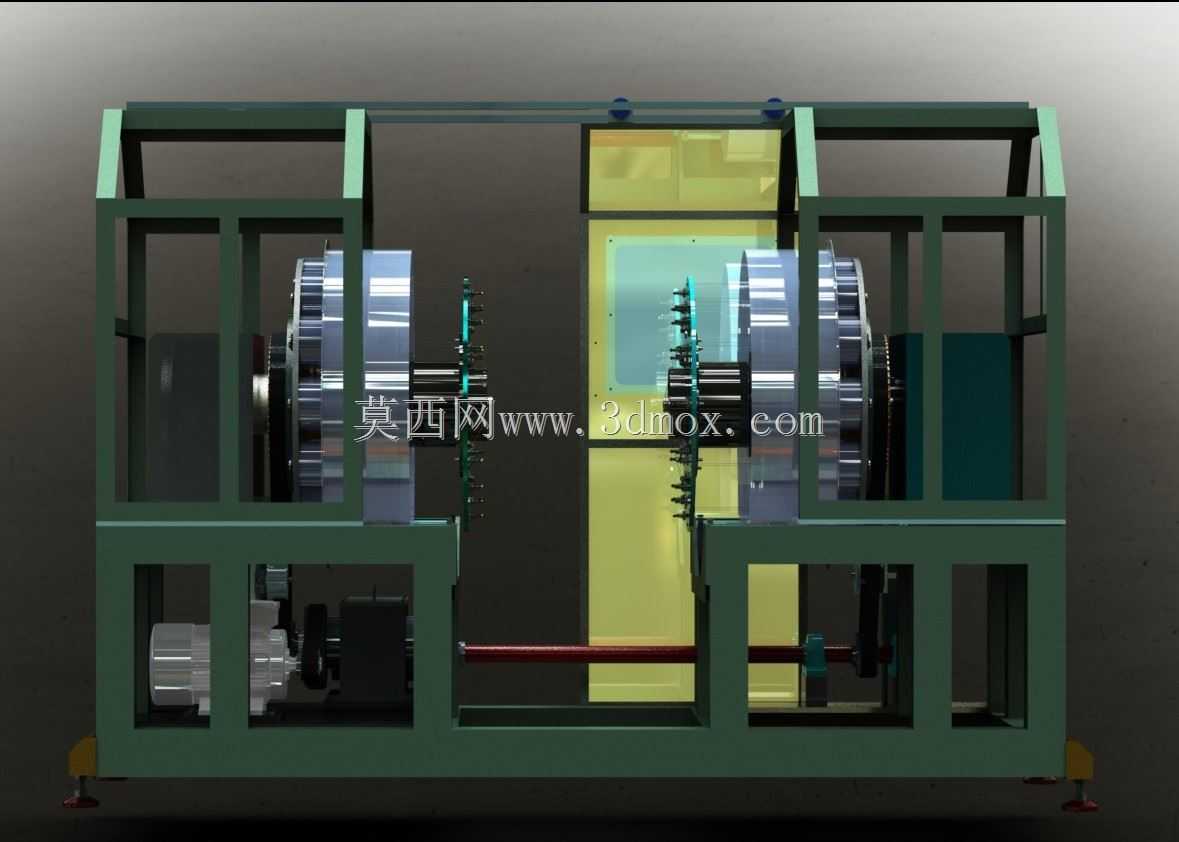

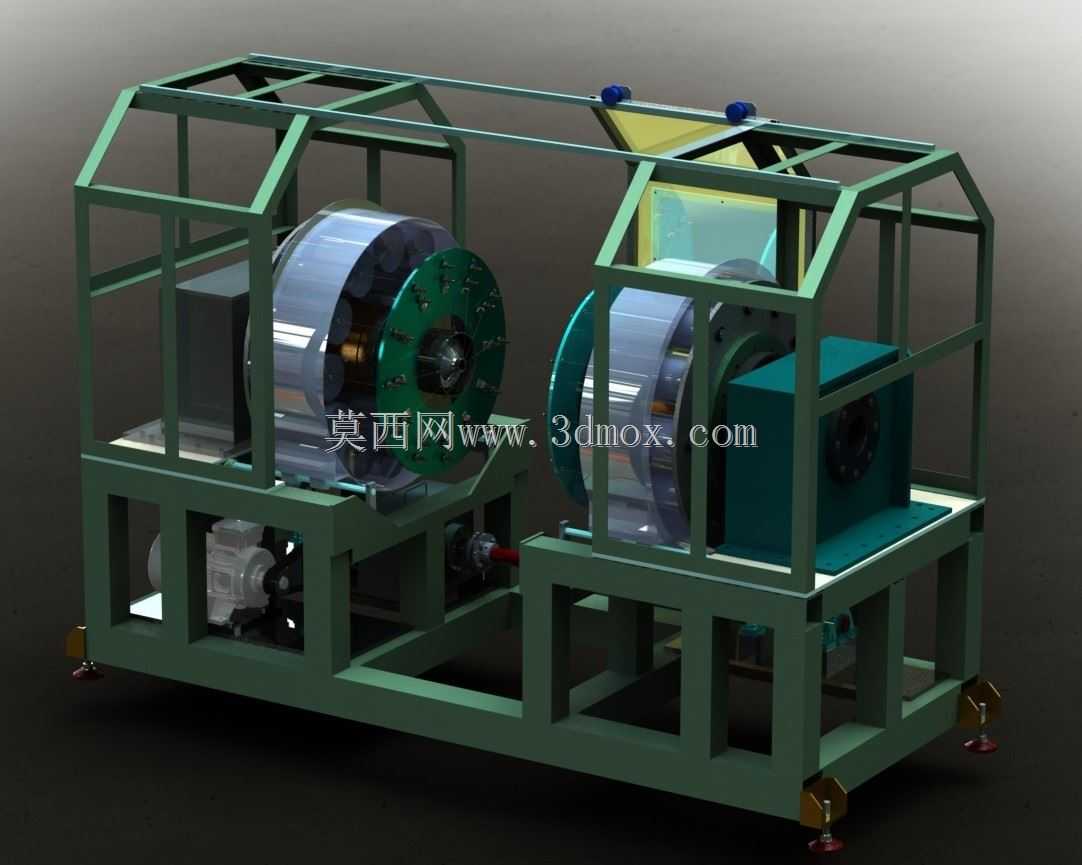

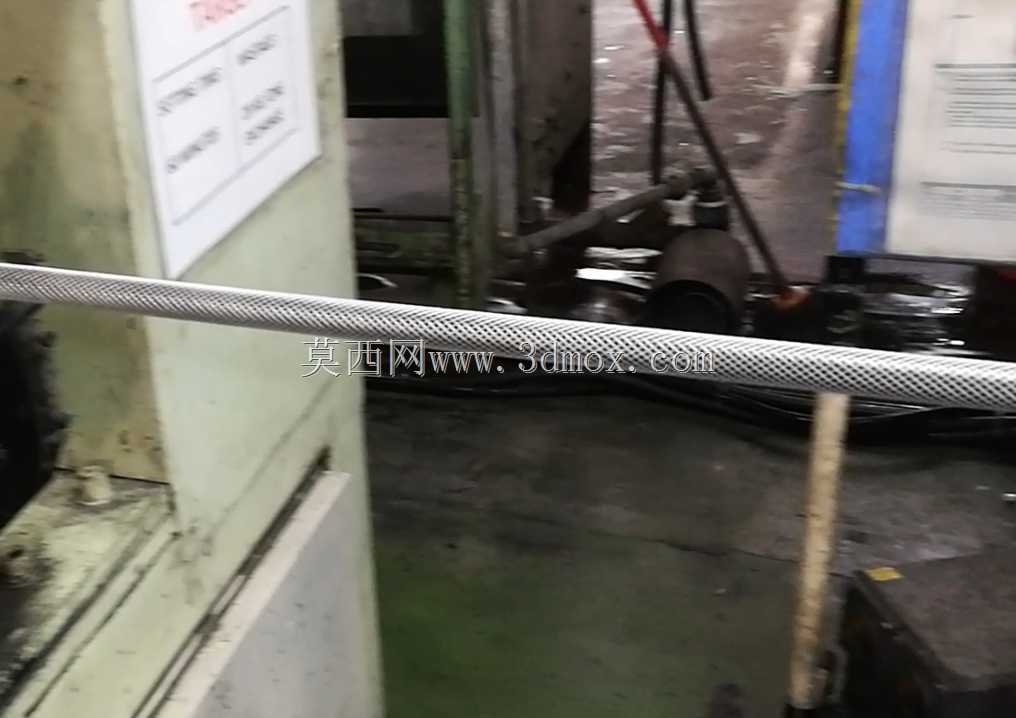

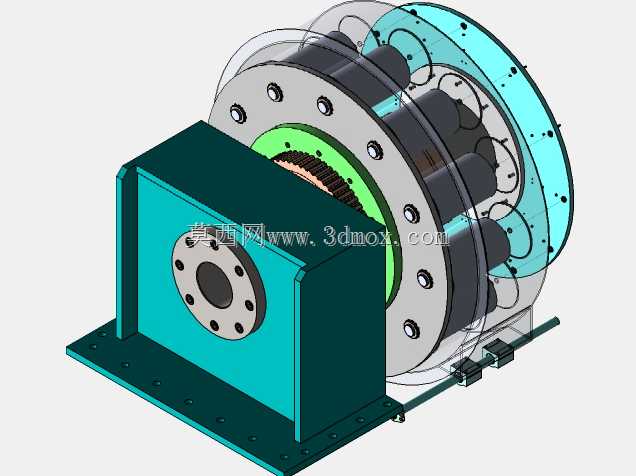

　　在橡胶软管挤出成型的连续生产线上，这类纱线缠绕设备承担着软管骨架增强层的成型工序，是高压橡胶软管生产链路里不可或缺的核心工艺装备。设备整体采用方管焊接成型的框架式机身结构，两侧对称布置双主轴安装工位，中间预留透明防护观察舱的安装空间，底部设置可调式支撑脚座，可适配车间地面的水平度调整需求，整体安装边界需要预留前后操作维护通道、侧面传动部件检修空间，机身底部的电机安装位与地面预埋固定点位匹配，避免高速运转时产生共振偏移。从功能实现逻辑来看，设备核心作用是在挤出后的半固化软管外壁均匀缠绕高强度纱线，形成承压增强层，让成品软管具备足够的抗内压、抗弯折性能，适配液压油管、气动软管、输水胶管等多类橡胶软管的生产需求。传动系统的设计上，

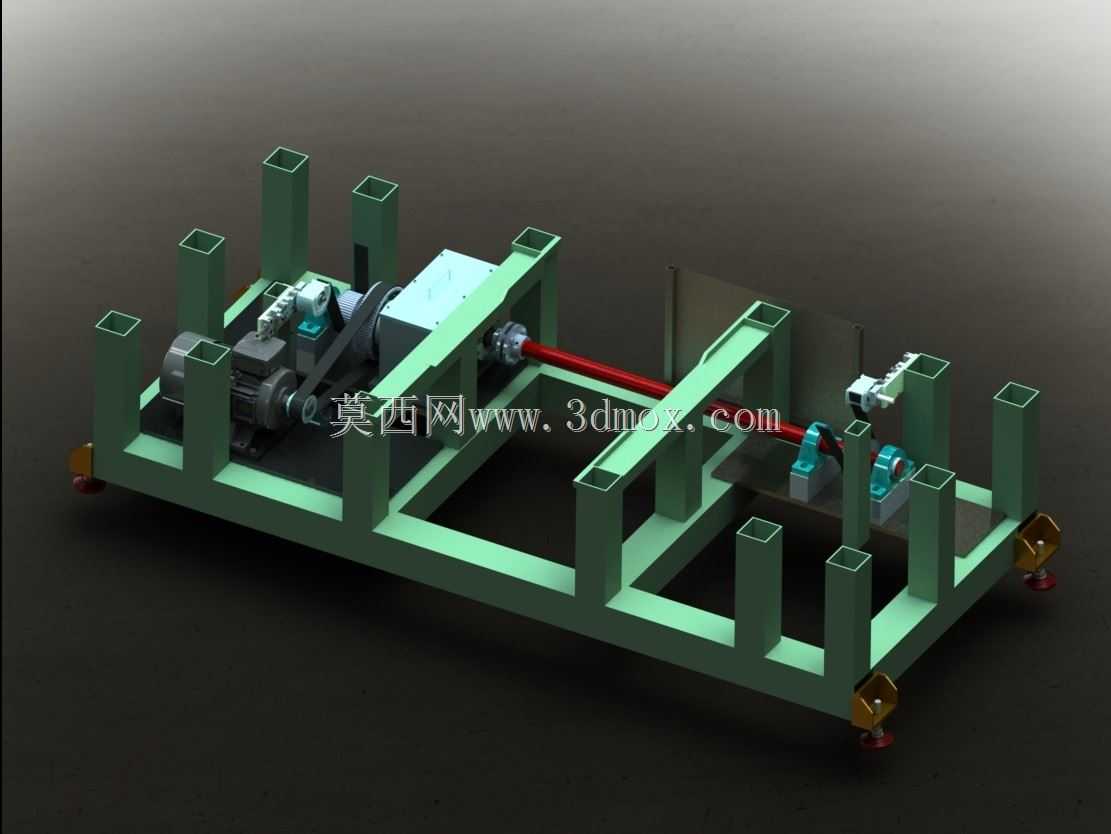

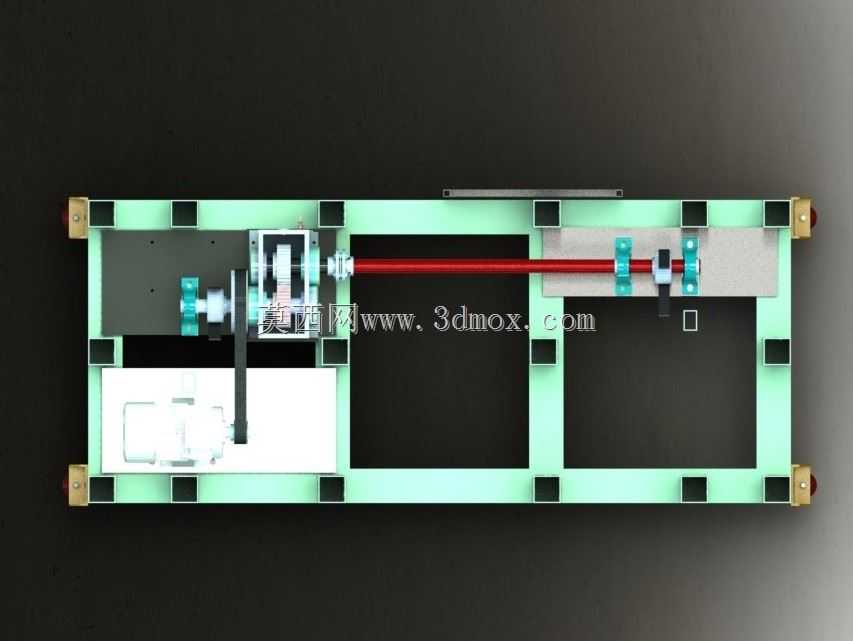

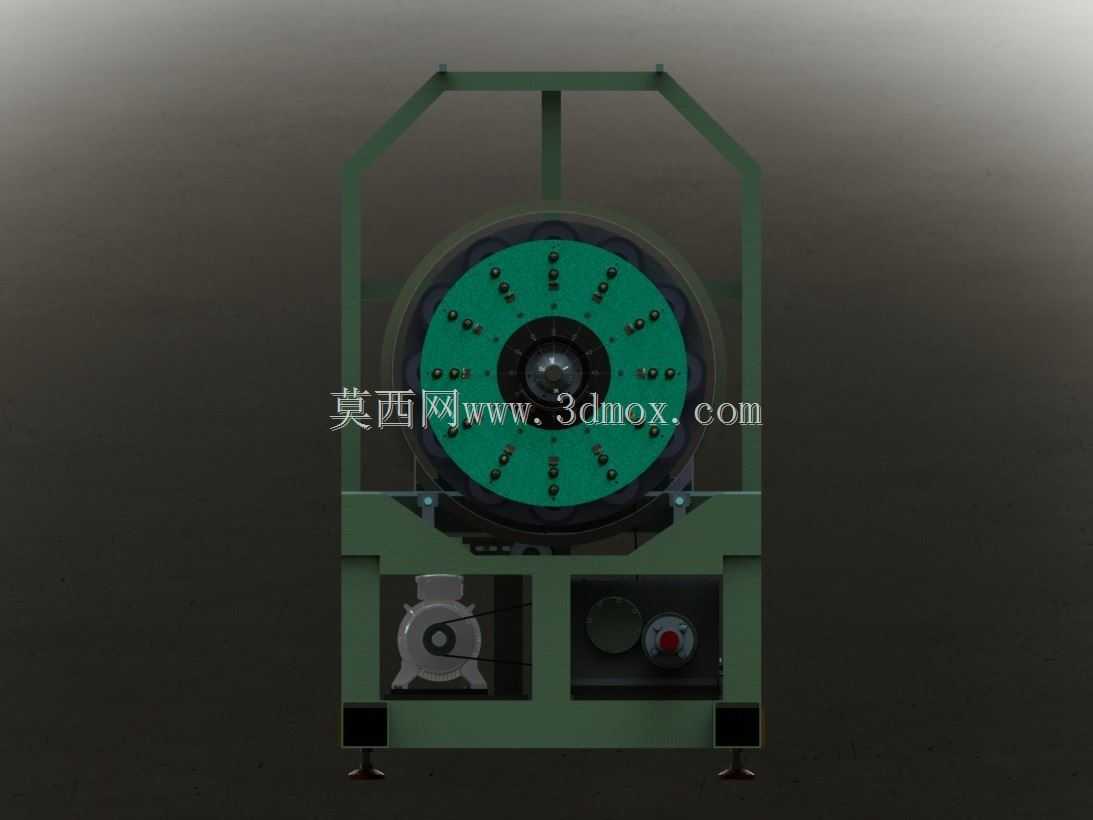

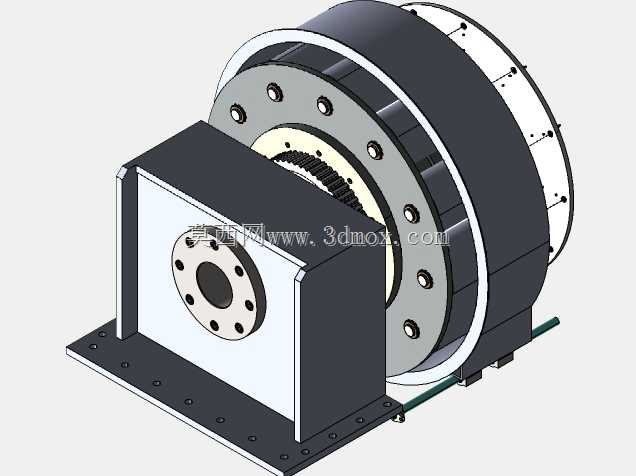

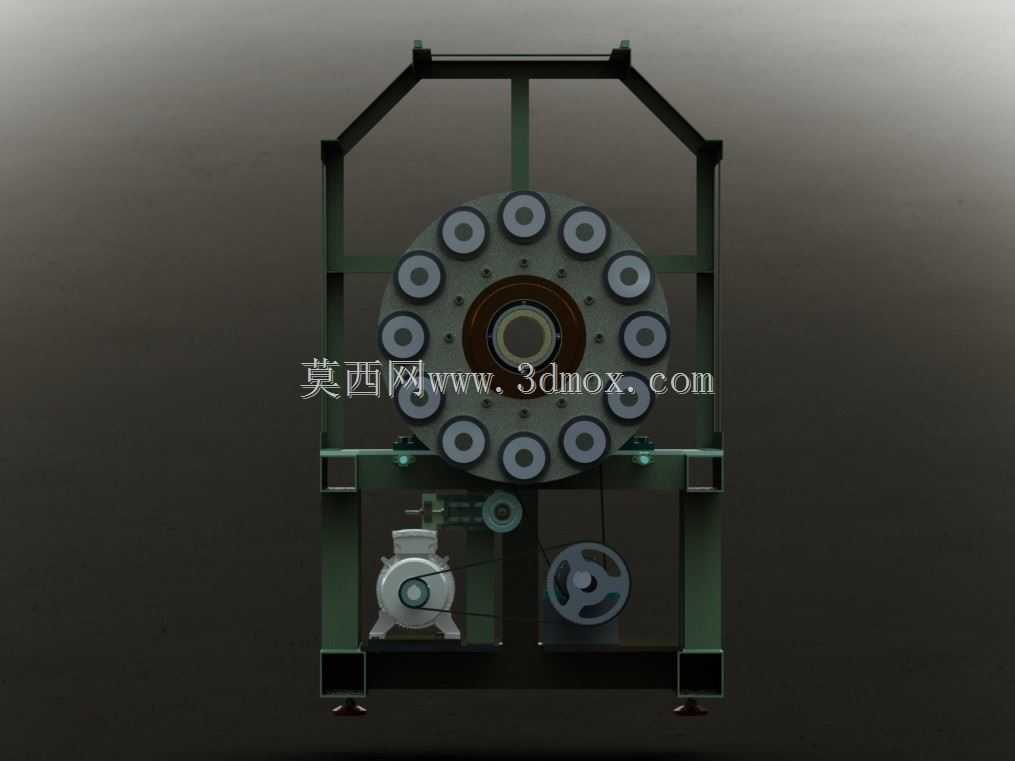

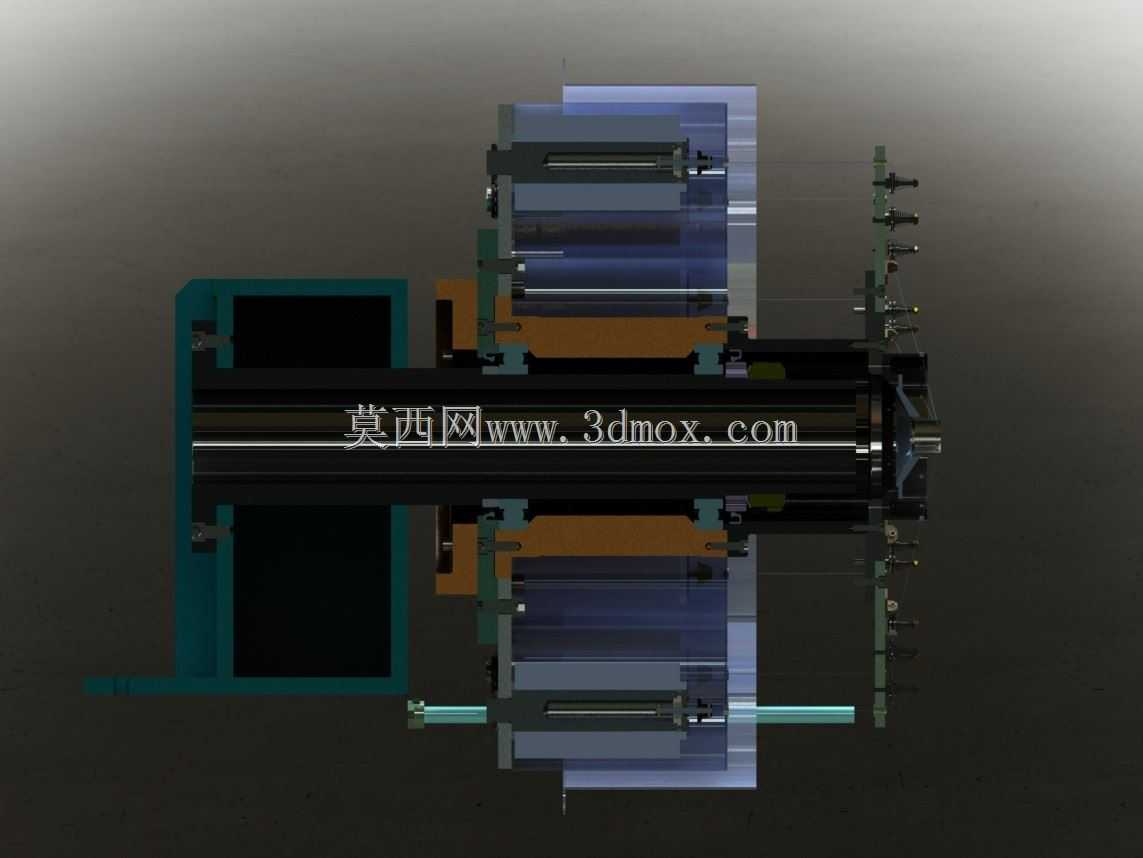

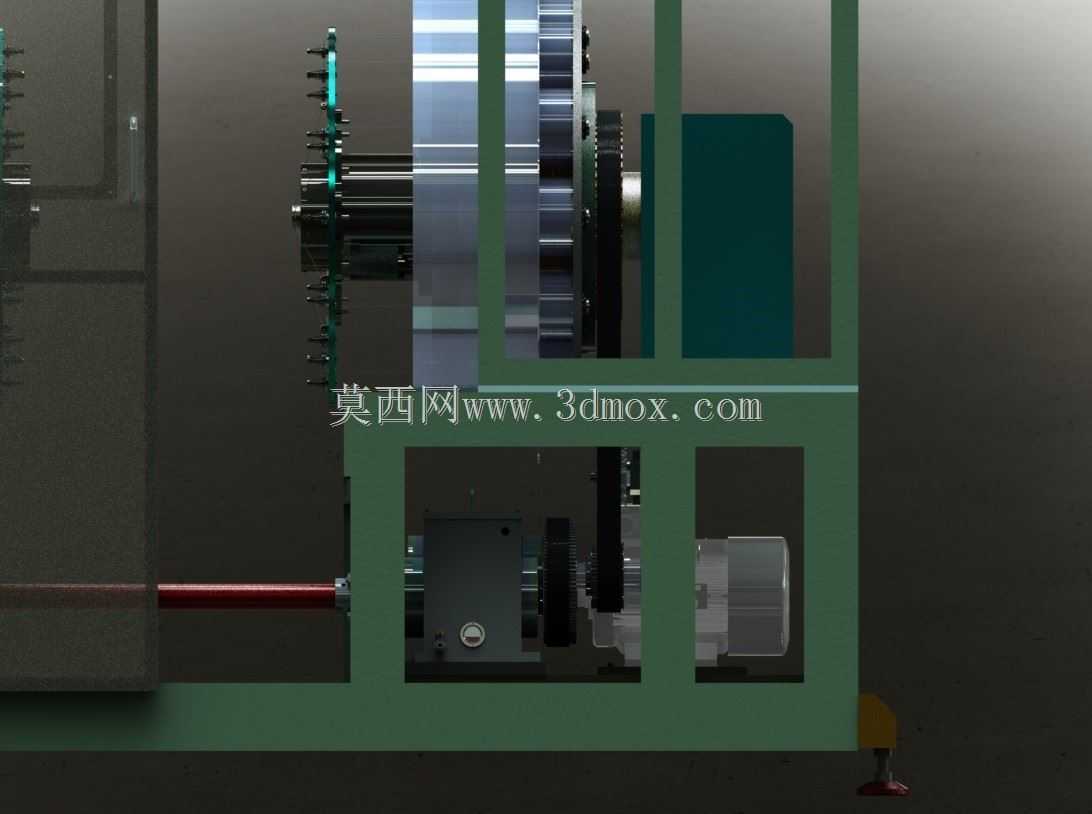

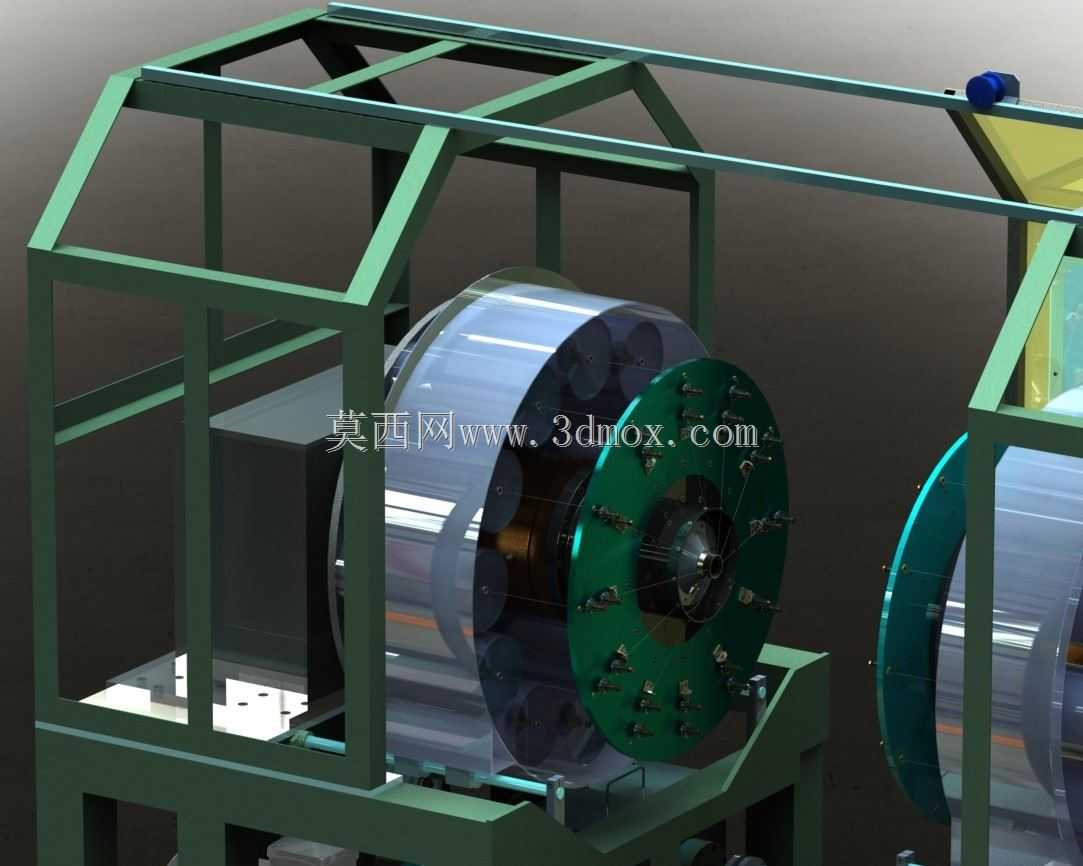

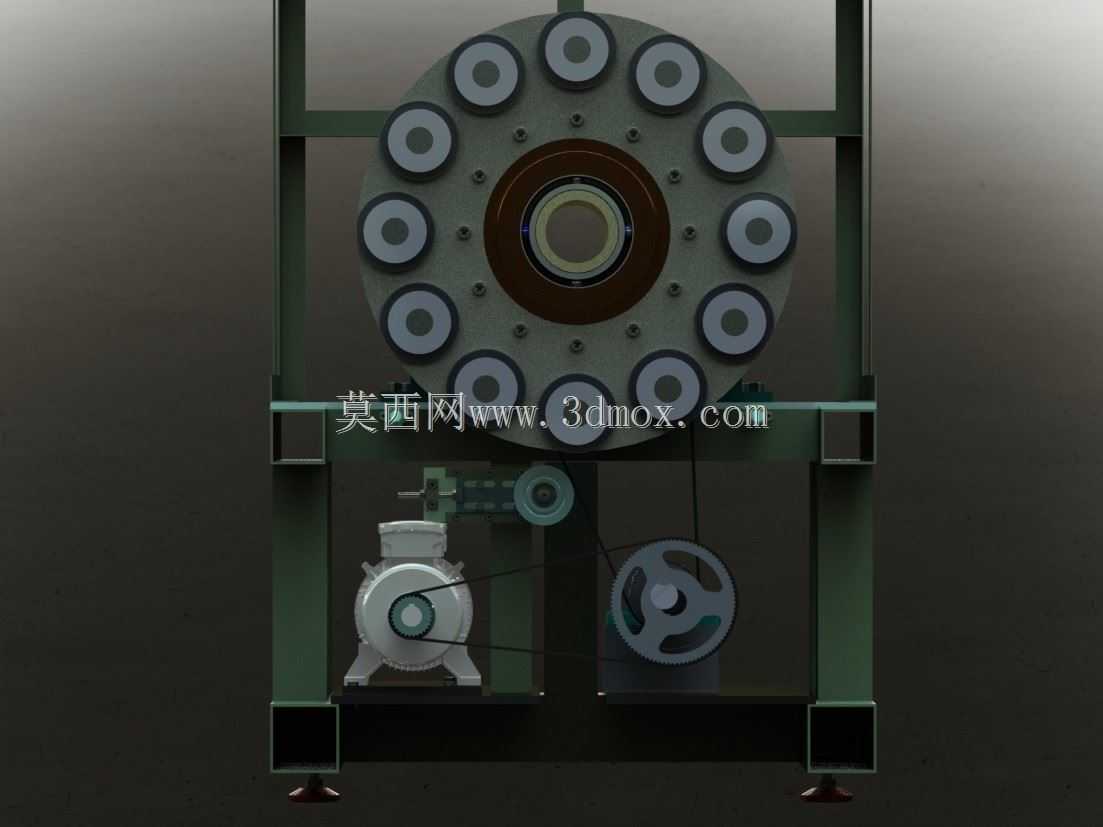

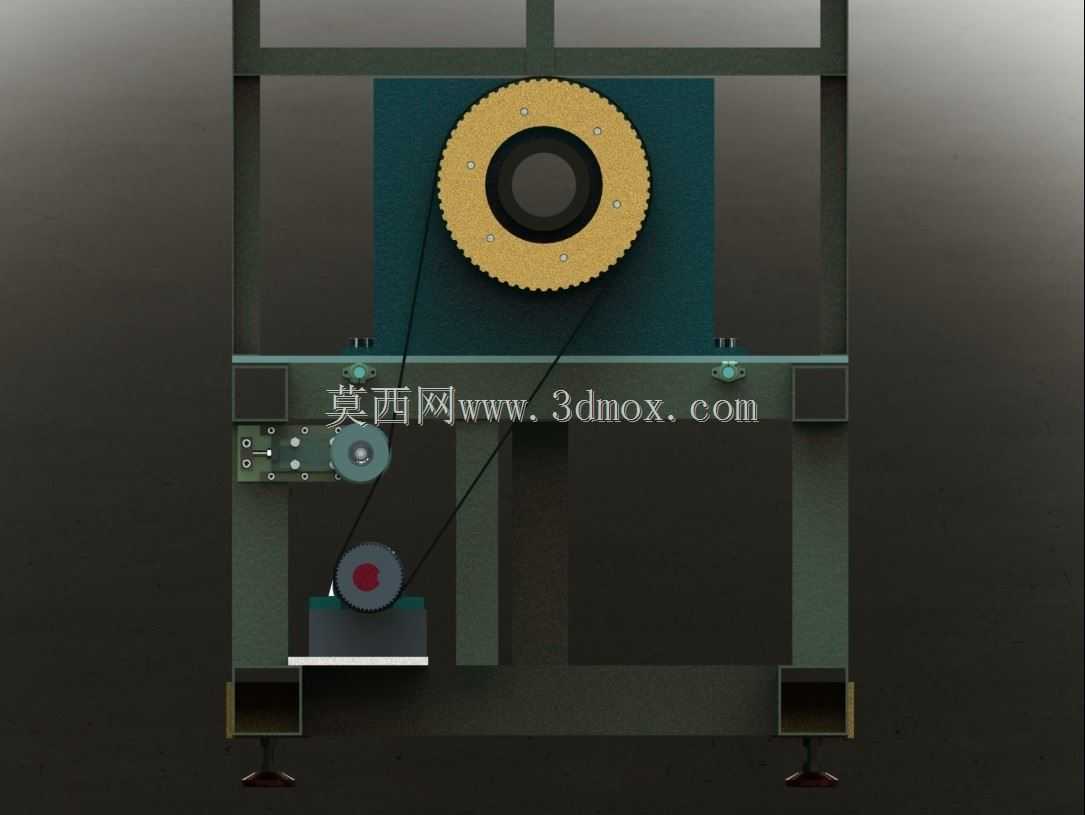

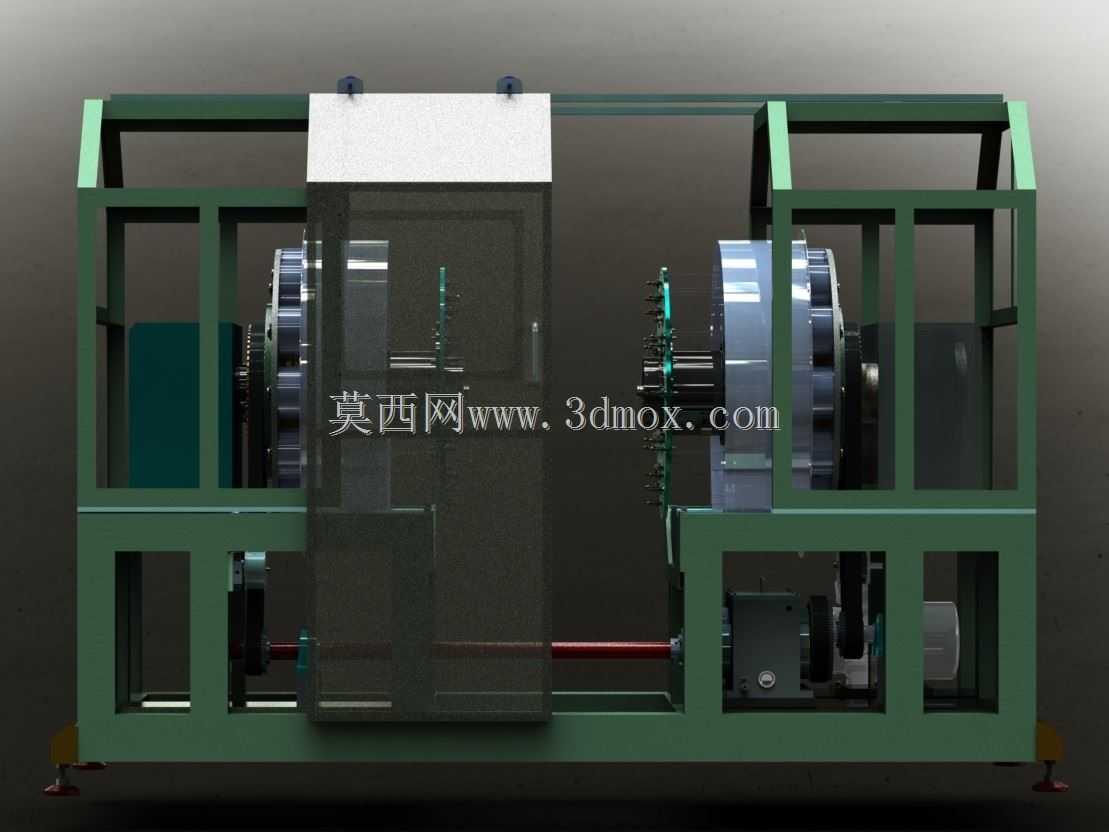

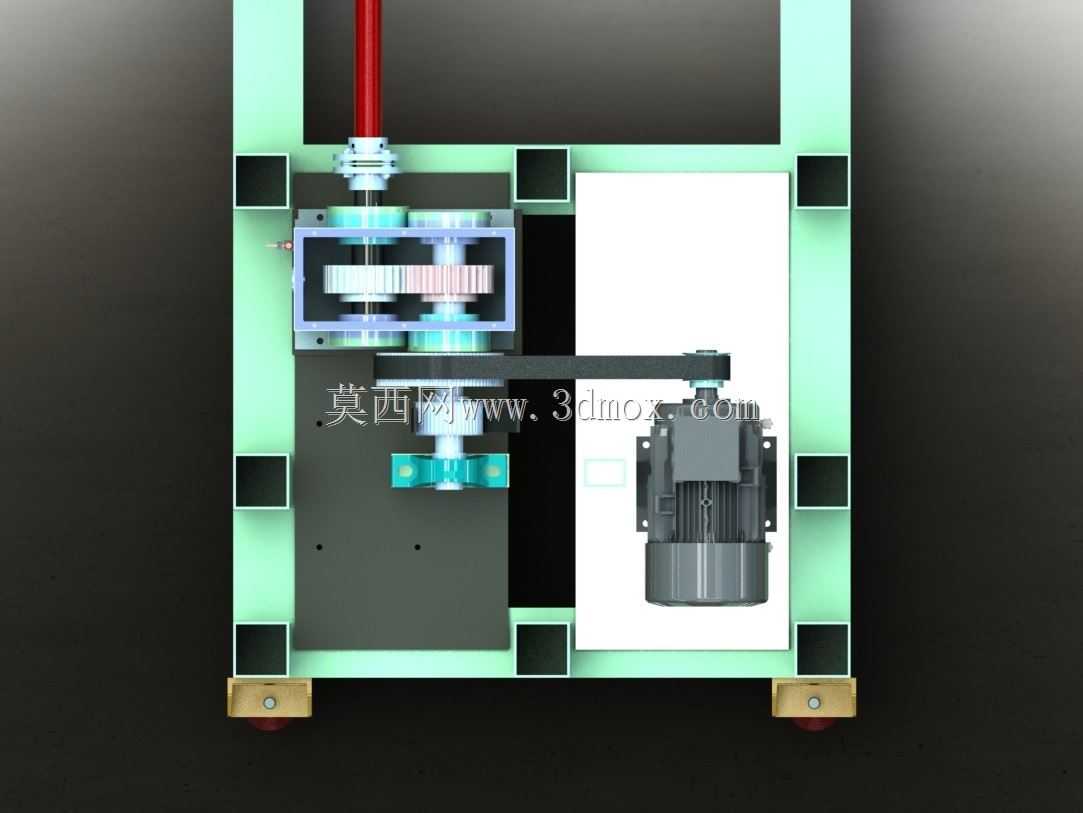

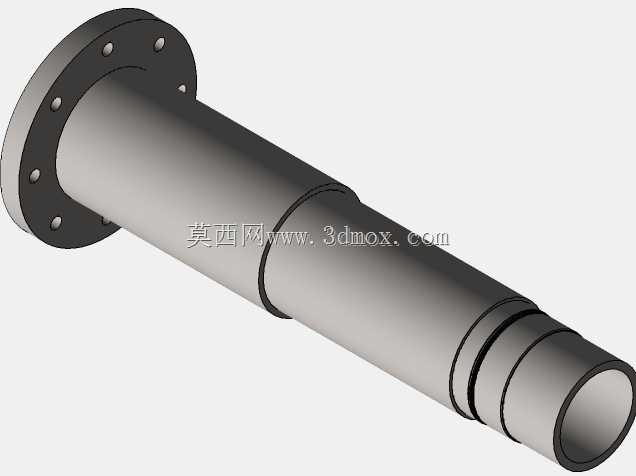

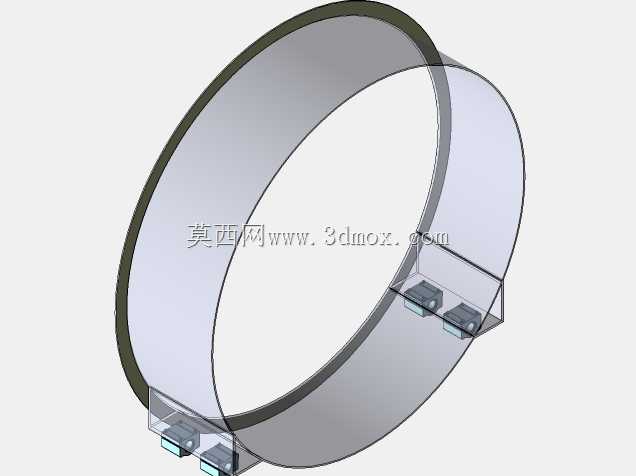

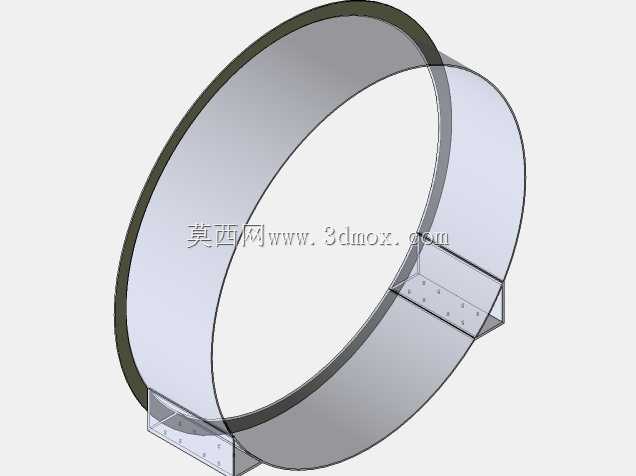

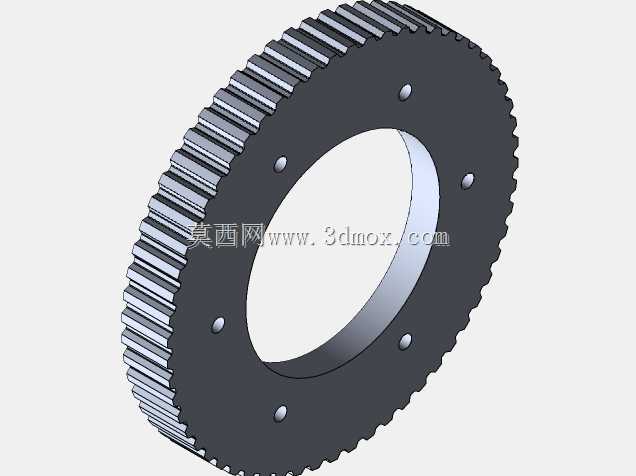

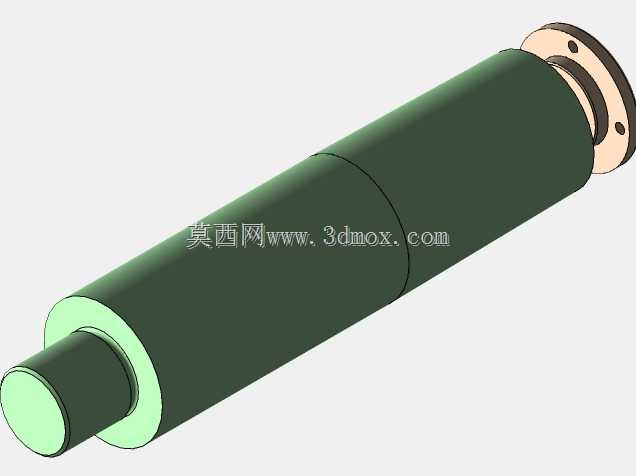

　　采用单台感应电机作为动力源，通过4个正时皮带轮搭配3条正时皮带的传动路径，将动力传递至平行轴齿轮箱，再由齿轮箱同步驱动两侧主轴运转，这种传动布局能保证双主轴的转速同步误差控制在工艺允许范围内，避免纱线缠绕张力不均导致的软管增强层厚薄偏差、纱线断线等问题。主轴转速可根据生产的软管管径、纱线支数、缠绕密度要求做无级调整，常规生产工况下转速稳定在200转/分左右，匹配前端挤出机的出料速度，保证缠绕工序与挤出工序的节拍同步，不会出现软管堆料或拉扯变形的情况。机身的防护结构采用半封闭设计，中间的透明防护舱既可以阻挡高速运转时纱线断裂甩出的安全隐患，也能让操作人员直观观察内部纱线缠绕状态，及时发现纱线余量不足、缠绕错位等异常情况；

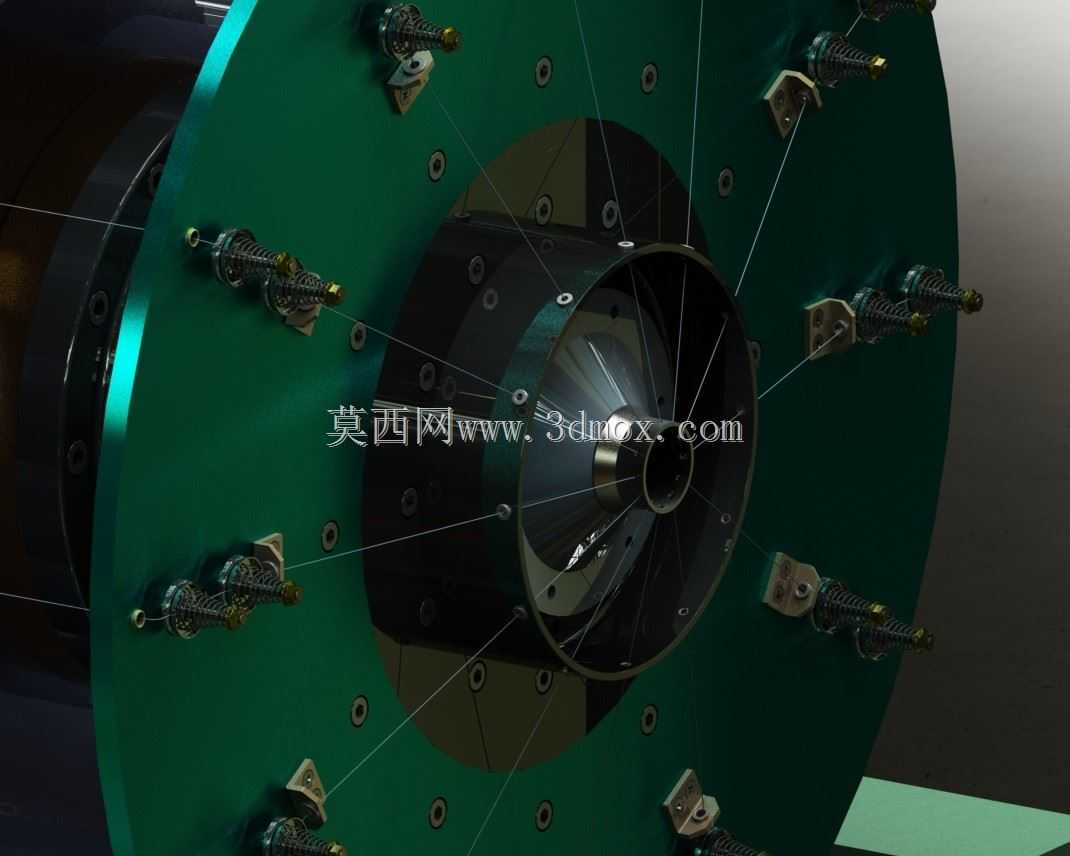

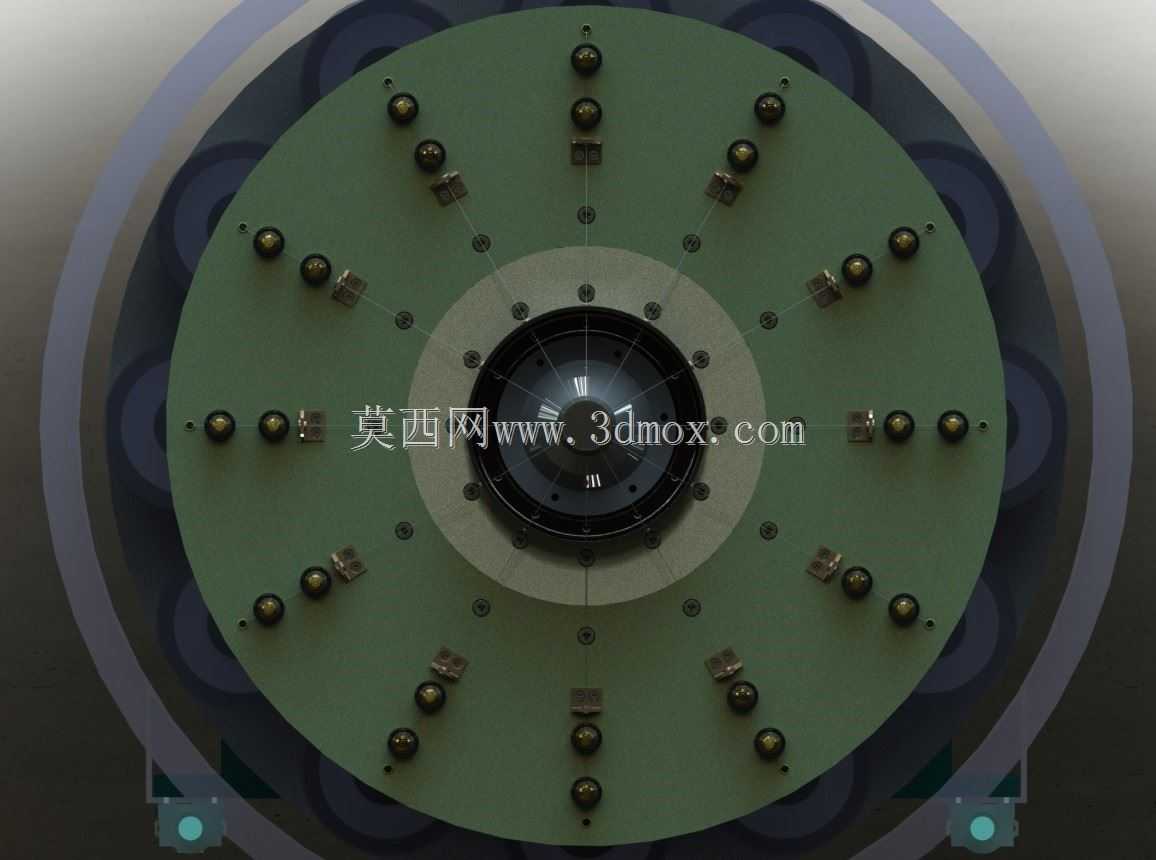

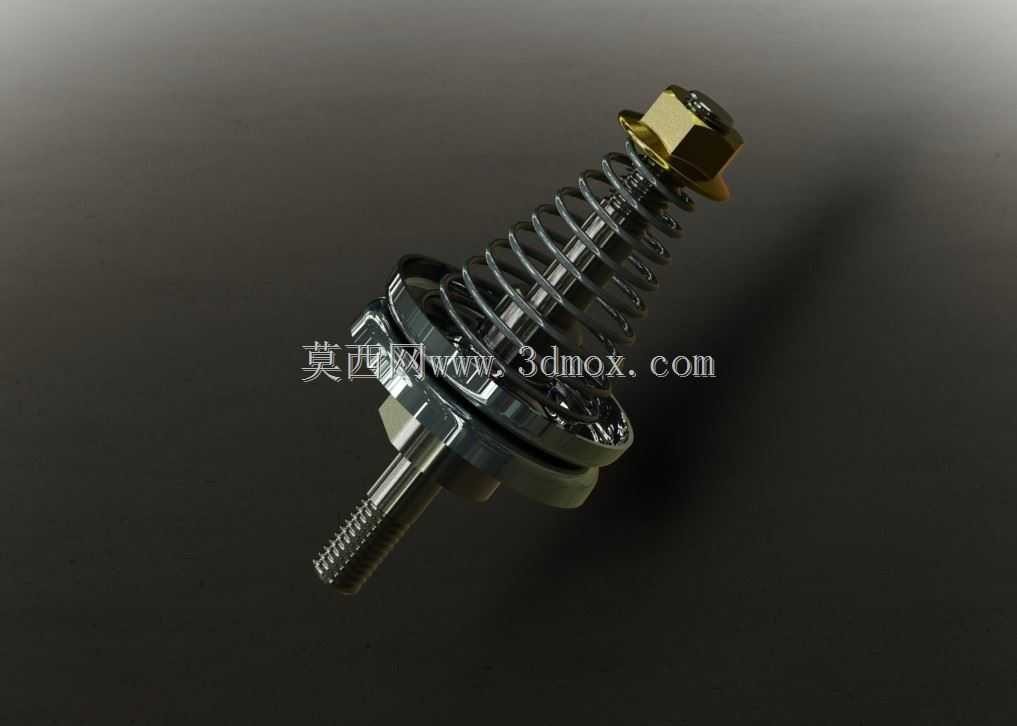

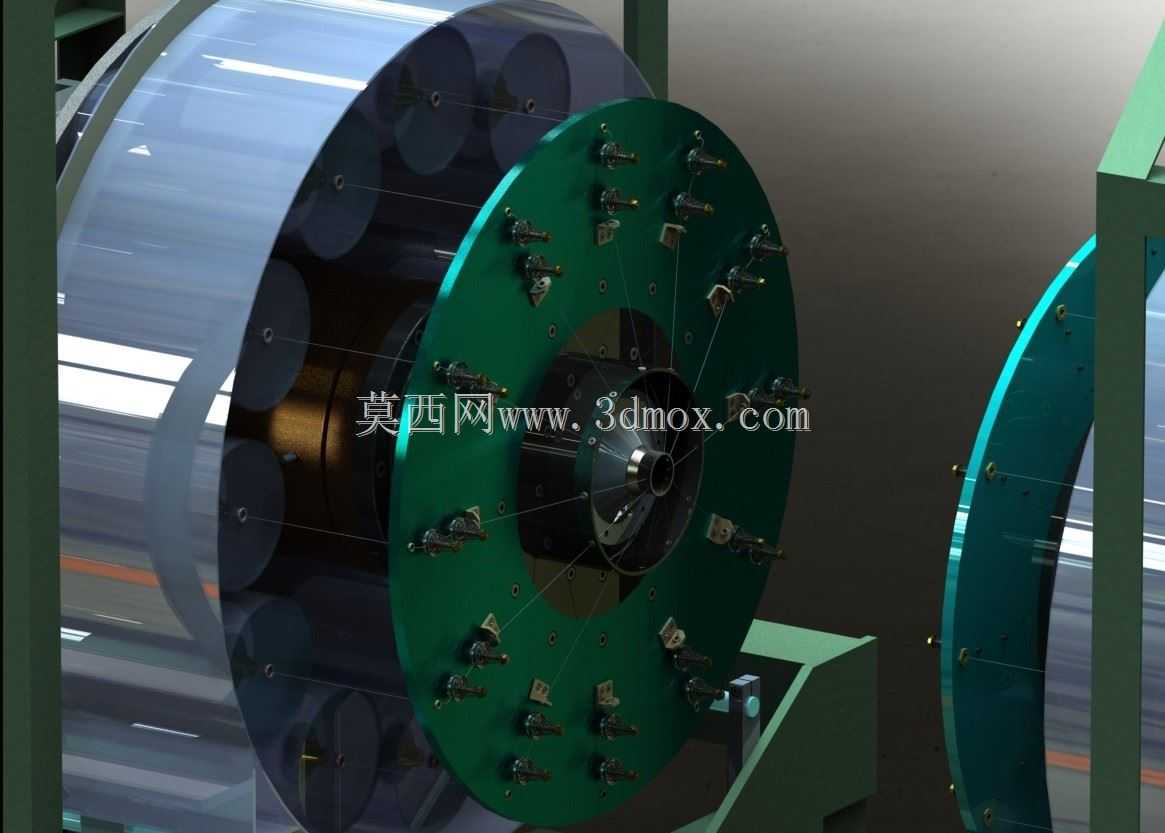

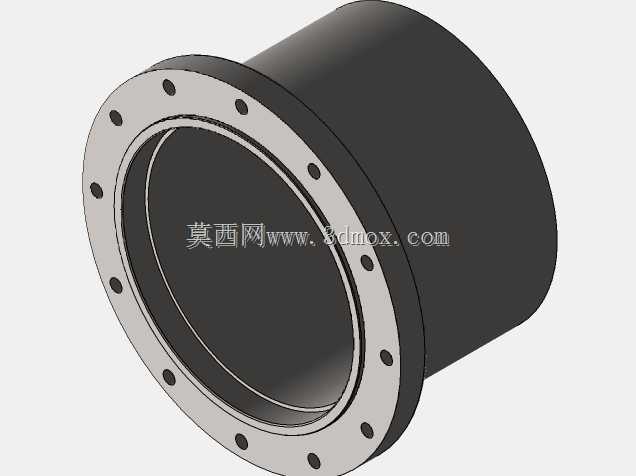

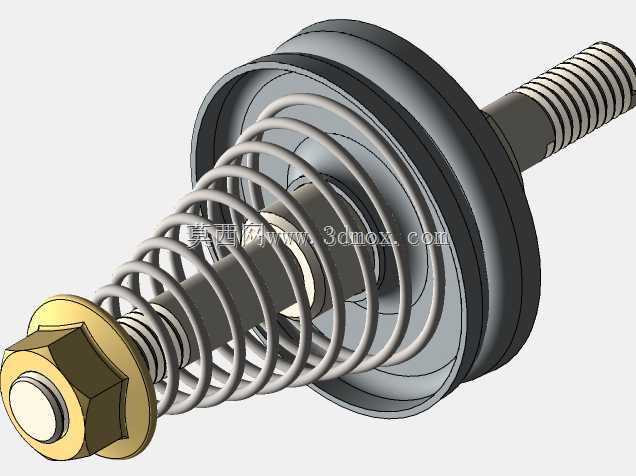

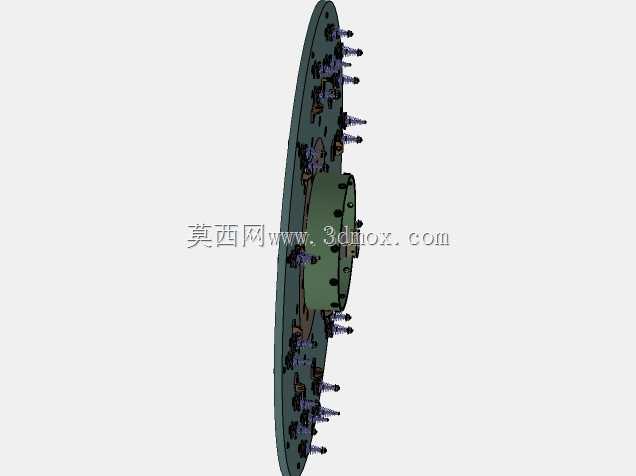

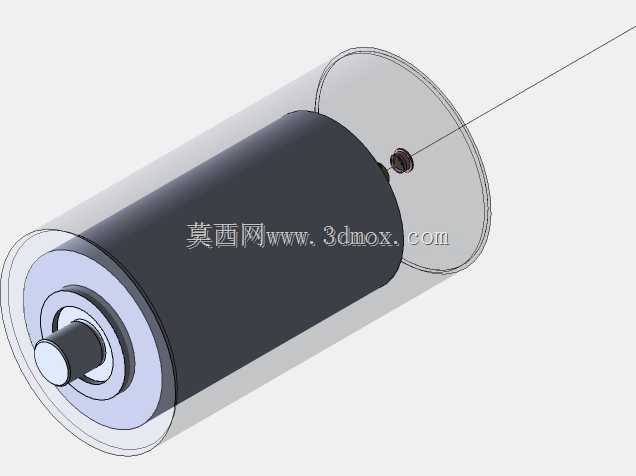

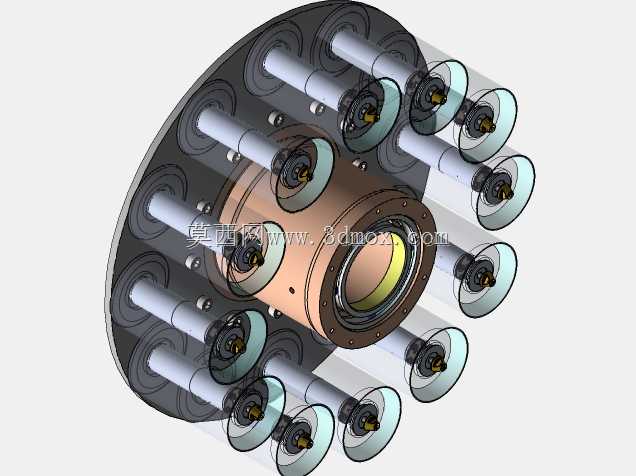

　　两侧的框架结构预留了纱线锭子的安装位，可根据缠绕层数需求配置对应数量的纱线架，纱线从锭子引出后通过导向轮组均匀排布在主轴走线路径上，保证缠绕时每根纱线的张力一致。设备底部的传动仓做了封闭防护设计，避免生产过程中飘落的纱线毛絮、车间粉尘进入传动部件，延长皮带、齿轮的维护周期，同时仓体预留可拆卸检修门，方便日常对传动部件做润滑、张紧调整。在实际生产适配中，该设备可对接不同管径的软管生产模具，更换主轴前端的软管导向套即可适配不同规格的软管生产，不需要对整体机身结构做大幅改动，能满足中小胶管生产企业多规格产品的柔性生产需求，设备的动力配置留足了负载余量，即使满锭子状态下高速运转，电机也不会出现过载过热的情况，可支持长时间连续生产作业。
