软管泄漏测试用一体式空气夹持机构

在流体管路零部件的量产质检环节，软管类零件的泄漏性能检测一直是工位效率提升的瓶颈点，传统检测多采用双堵头配合橡胶管胀紧的方式，不仅装夹步骤繁琐，针对不同管径的软管还需要频繁更换适配接头，遇到单开口端的异型软管时，往往需要两套夹具配合封堵才能完成测试，单工位装夹耗时占整个检测周期的六成以上。这款空气夹持机构正是针对这类场景开发的专用检测工装，核心解决软管泄漏测试中装夹效率低、适配性差的问题。

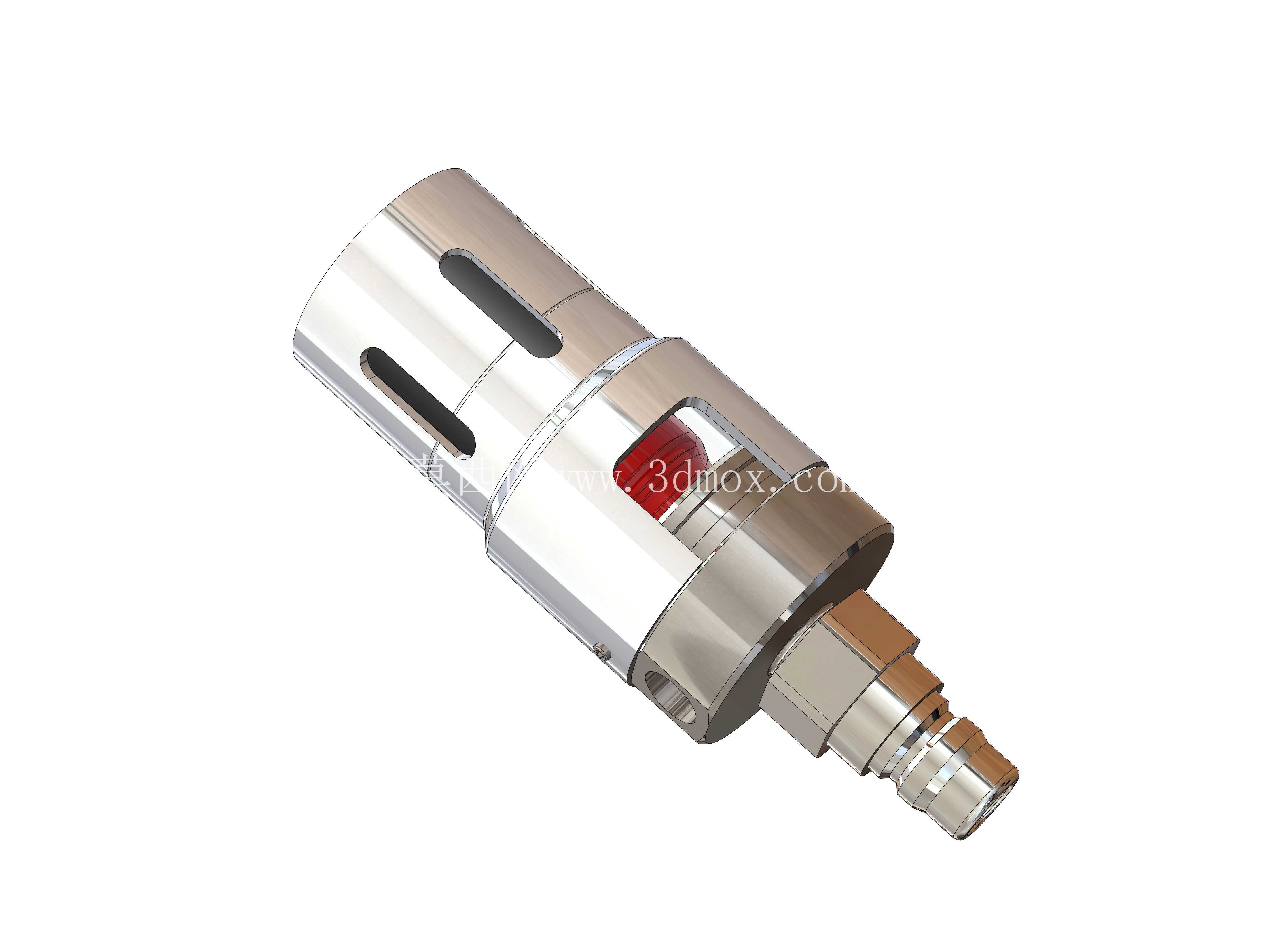

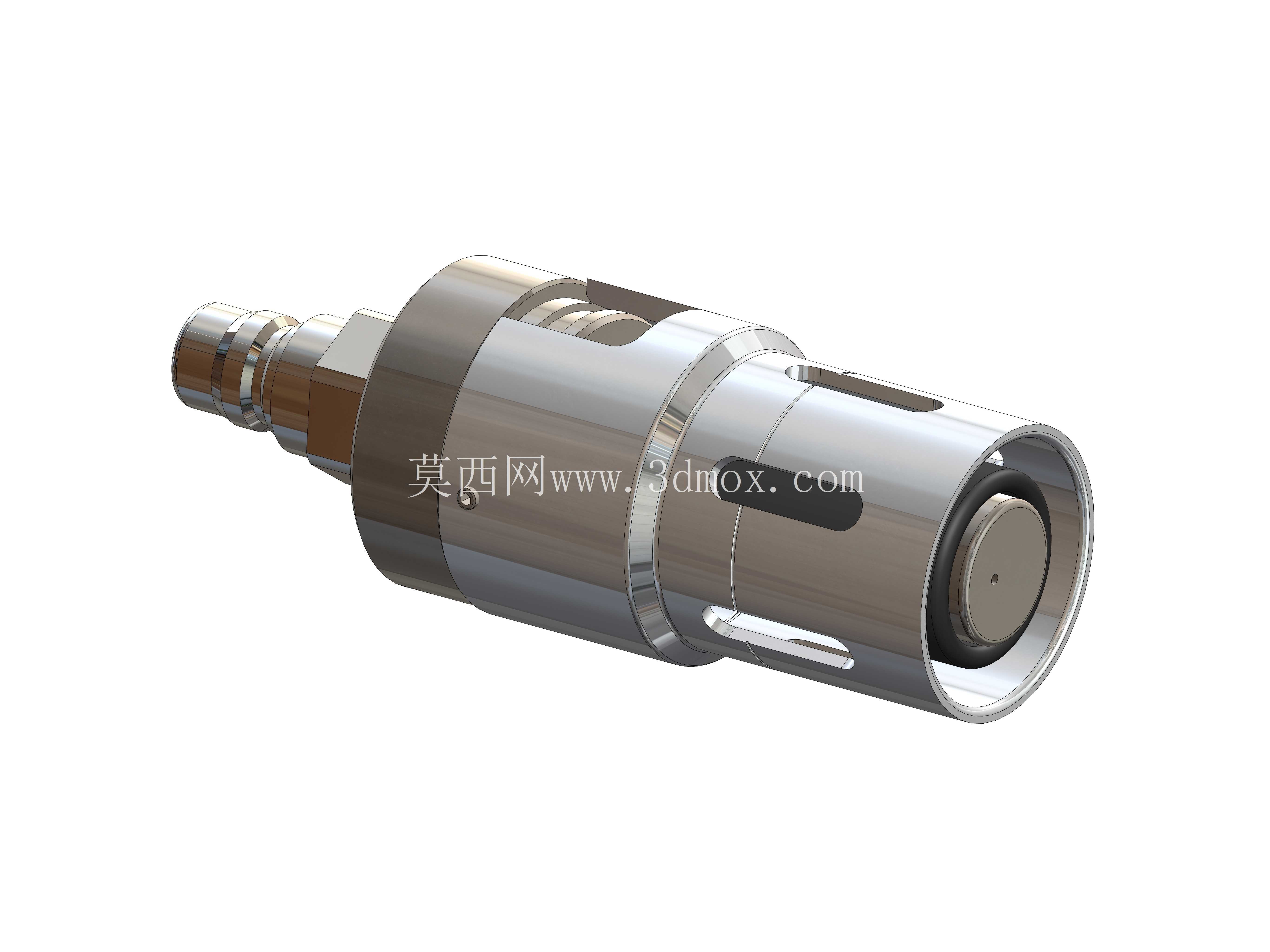

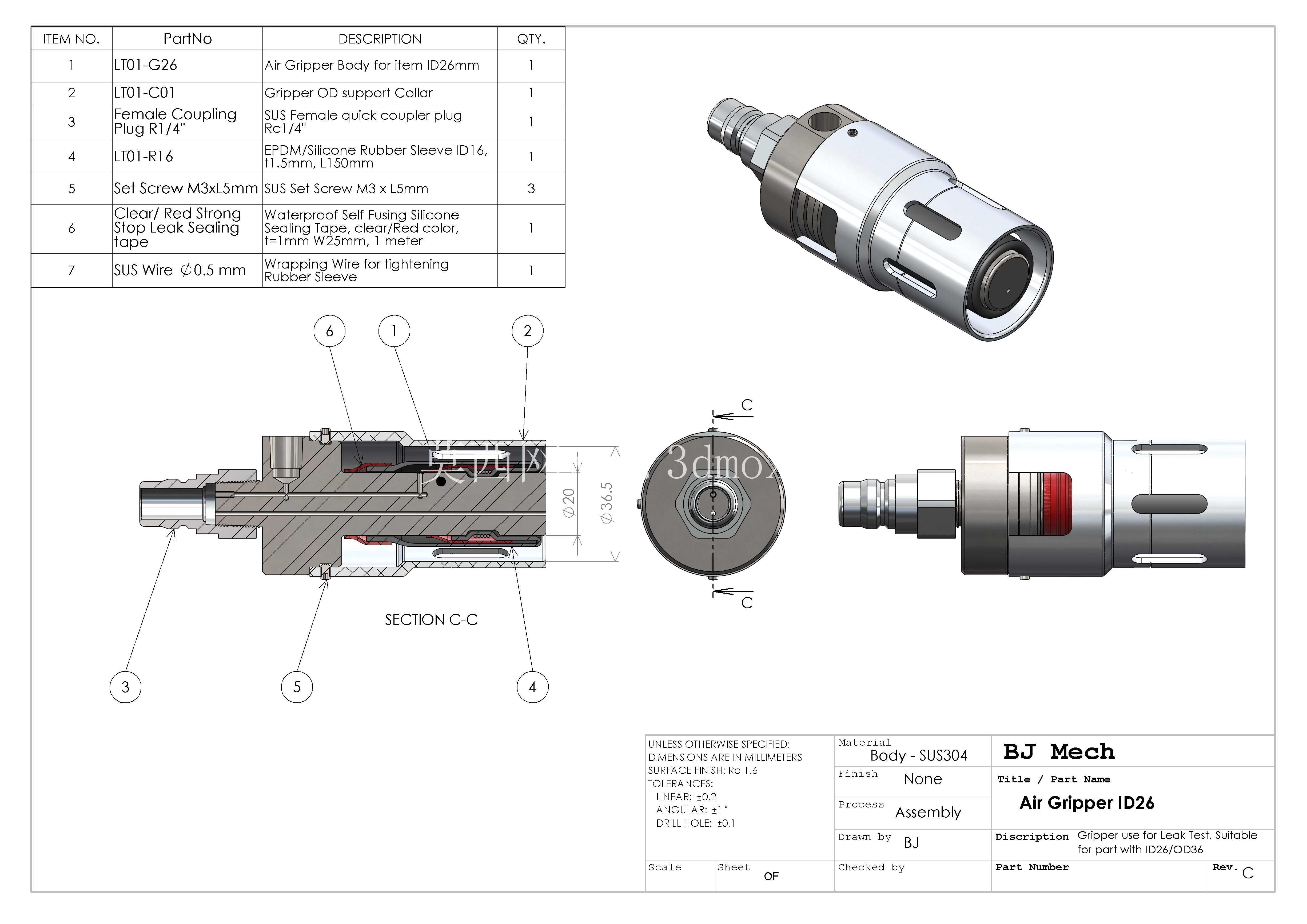

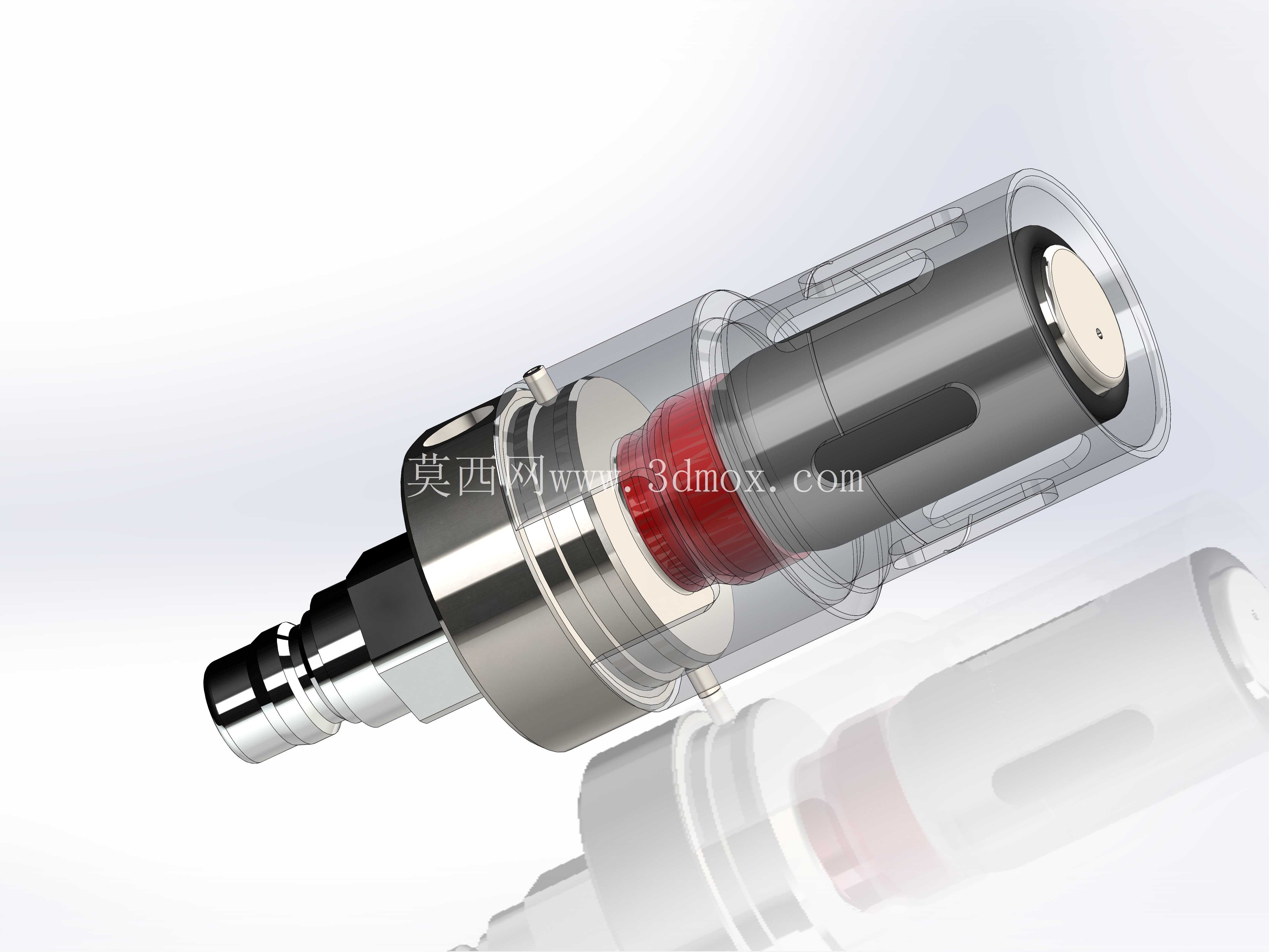

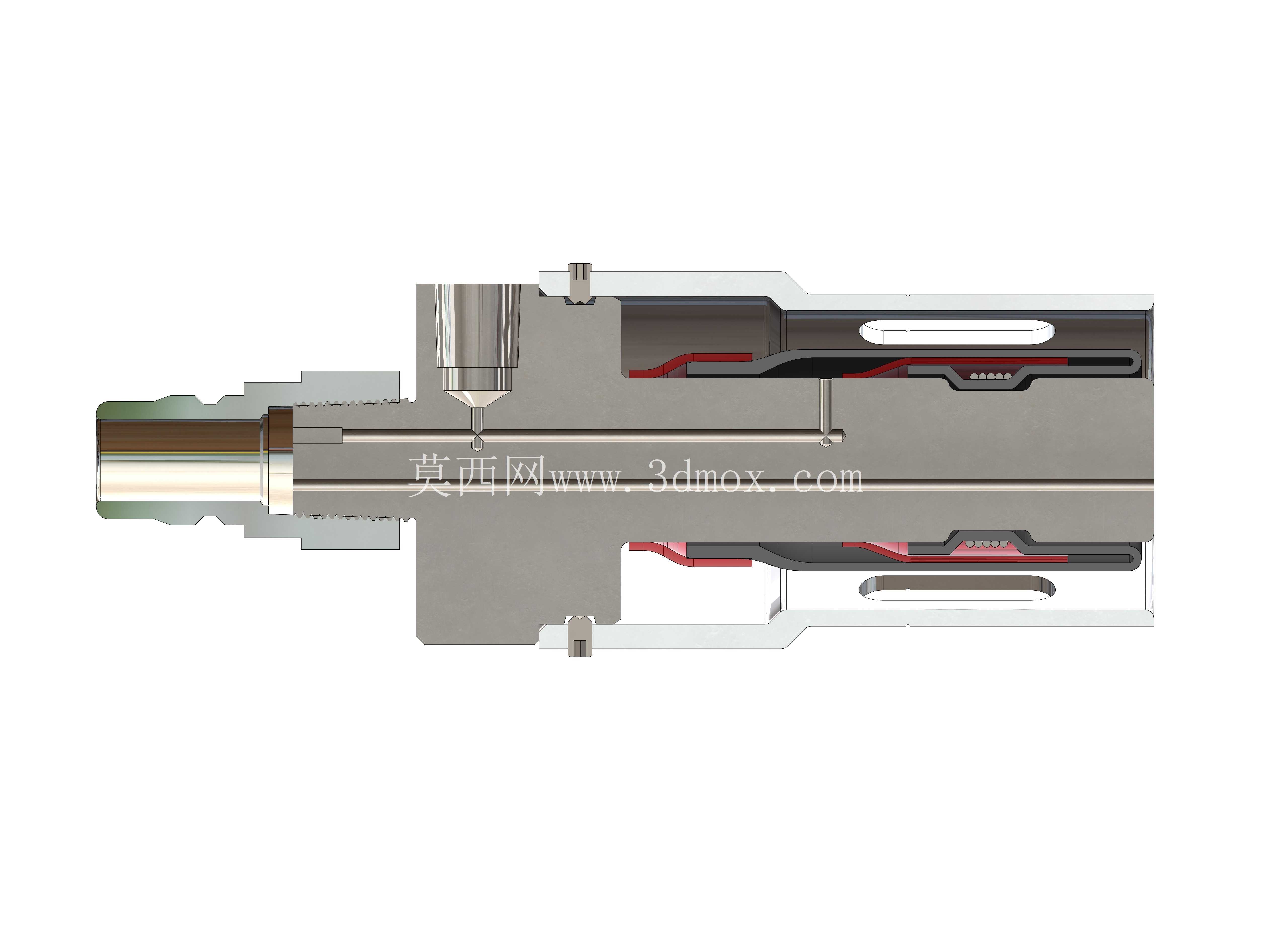

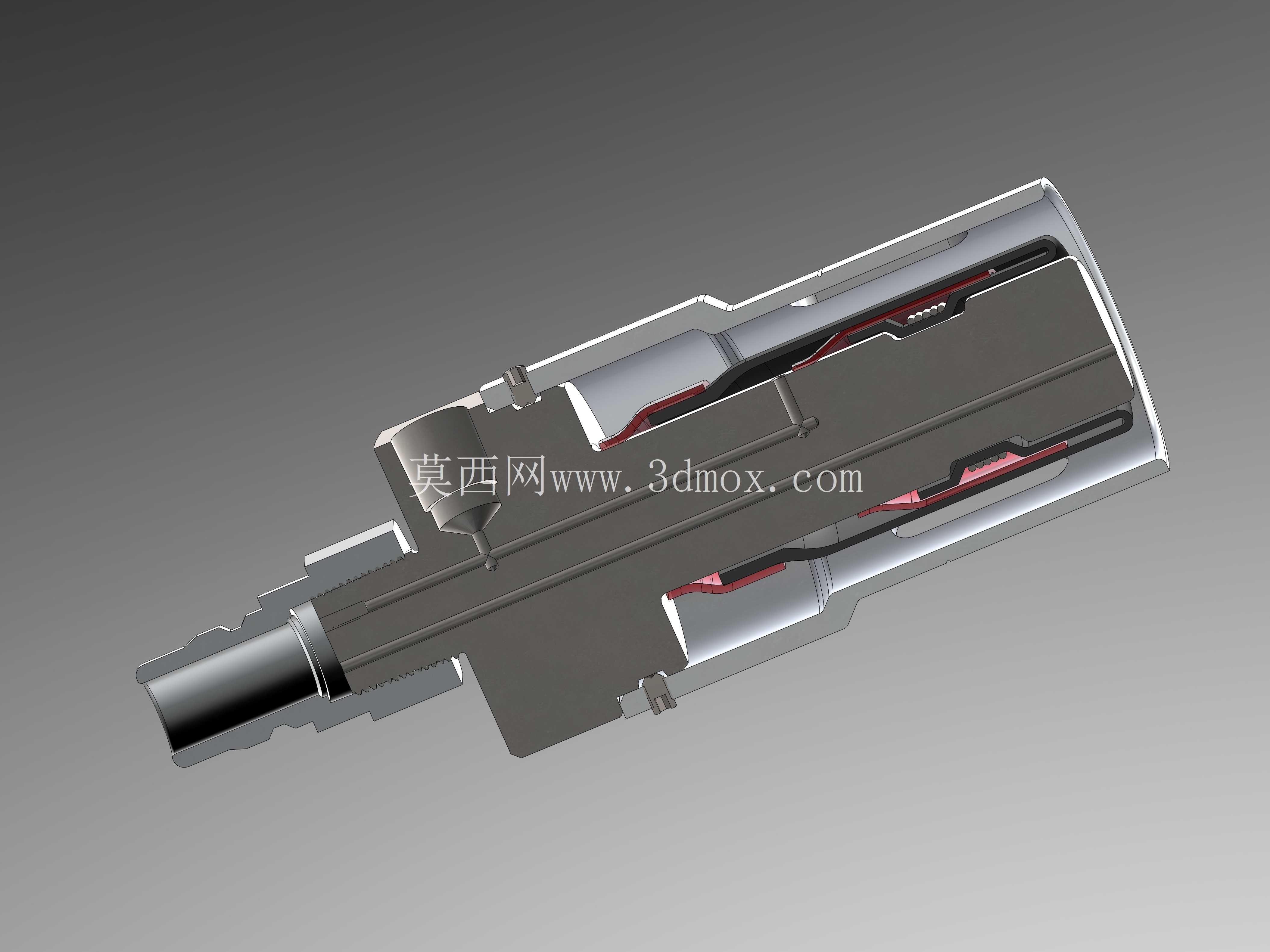

从结构功能来看，该夹具本体集成了两路独立压缩空气通道，打破了传统夹具气路与胀紧气路分离的设计逻辑：其中一路气路从夹具后部接入，直接连通被夹持软管的内腔，作为泄漏测试的充压气路，可根据测试需求通入设定压力的压缩空气，配合后端的压力传感器实时监测管路压降，判断软管是否存在泄漏缺陷；另一路气路布置在法兰侧的接口位置，直接连通夹具前端的橡胶胀套腔室，当压缩空气通入该腔室时，橡胶套会在气压作用下均匀径向膨胀，从软管内壁完成撑紧密封，无需额外的机械压紧结构即可实现软管端部的可靠固定与密封。这种一体式设计让单开口端的软管测试无需额外搭配尾部堵头，仅用这一个夹具就能完成装夹与充压的全部动作，大幅减少了工位上的工装数量。

设计思路上，这款夹具没有采用传统的外抱式夹持结构，而是选择内撑式的方案，核心考量是软管类零件的外壁多为橡胶或复合材料，外抱式夹持如果压力控制不当，很容易造成软管外壁损伤，甚至压瘪管腔影响测试结果的准确性，而内撑式的作用力作用在软管内壁，与测试时软管内部充压的受力方向一致，不会额外损伤软管外壁，同时胀套的膨胀量可以通过进气压力精准调节，针对不同壁厚、不同内径的软管，只需要调整胀紧气路的压力，就能适配一定尺寸范围内的软管装夹需求，无需更换胀套即可覆盖常见的软管通径规格。夹具本体采用不锈钢材质加工，外露的金属表面做了钝化处理，可适应水浸测试环境下的防锈需求，毕竟泄漏测试很多时候会采用水检法，将充压后的软管浸入水槽中观察气泡位置，夹具长期接触水和测试用的防锈液，耐锈蚀性能是结构设计时必须考虑的边界条件。

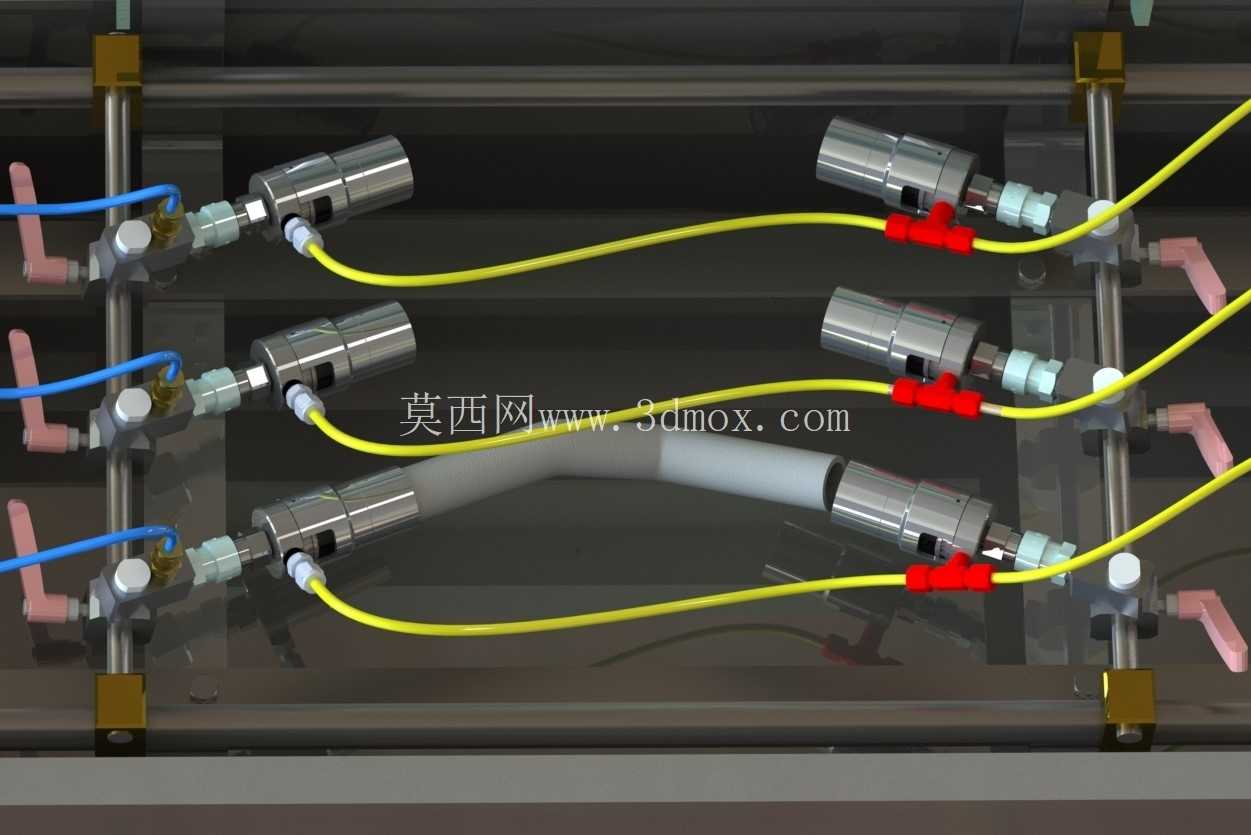

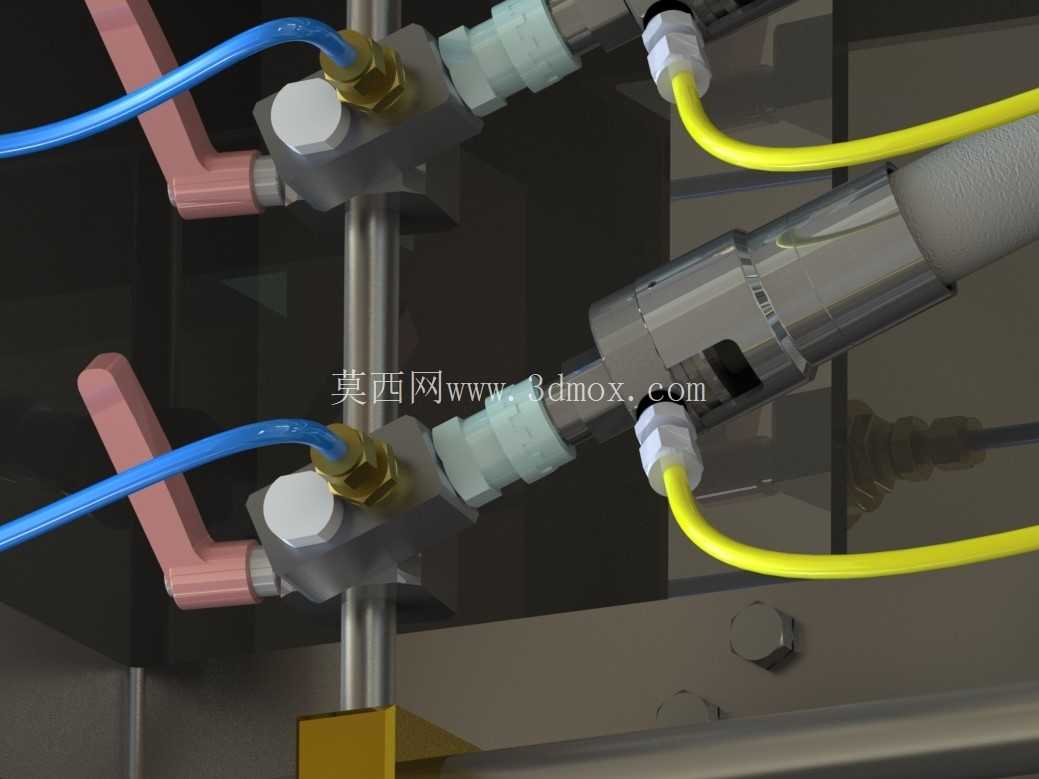

从安装边界来看，该夹具的尾部采用标准快插式接口，可直接与现有测试台的气路管路快速对接，无需额外加工过渡接头；法兰侧的安装面预留了标准安装孔位，可直接固定在测试台的安装面板上，也可搭配支架调整安装角度，适配不同长度的软管测试需求。夹具的整体外形为圆柱式结构，最大外径处预留了扳手卡位，安装时可以用普通扳手完成锁紧固定，不需要专用工装工具。前端的胀套为可更换结构，当遇到超出当前胀套膨胀范围的大管径软管时，只需要更换对应规格的橡胶胀套即可，不需要更换整个夹具本体，降低了后续的工装维护成本。

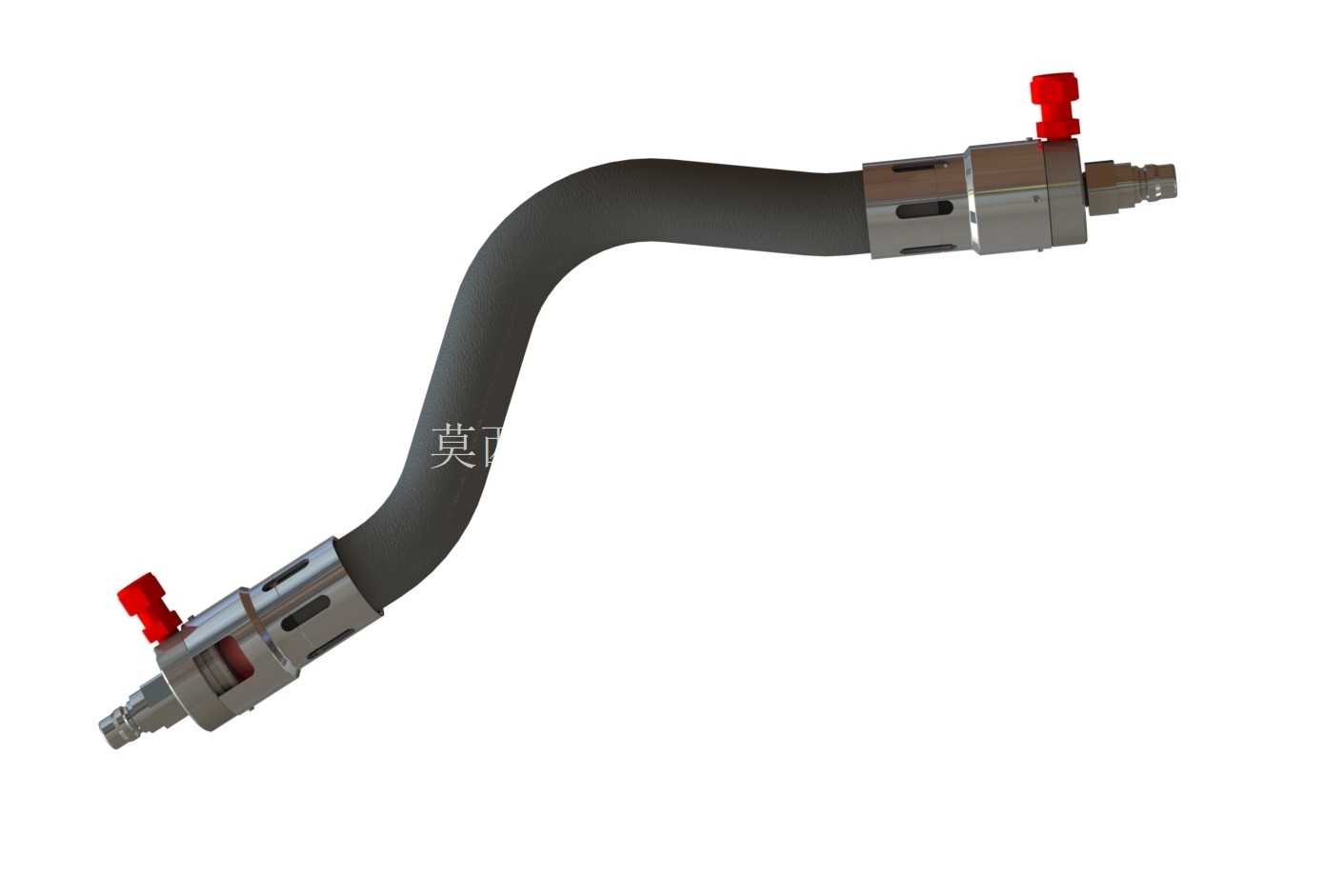

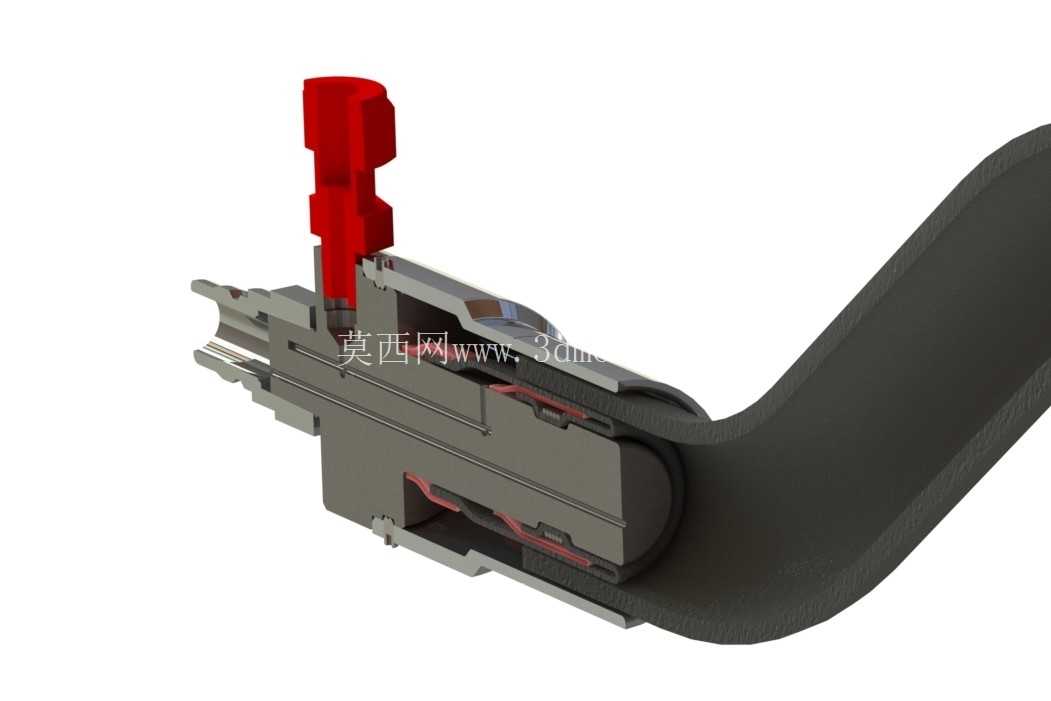

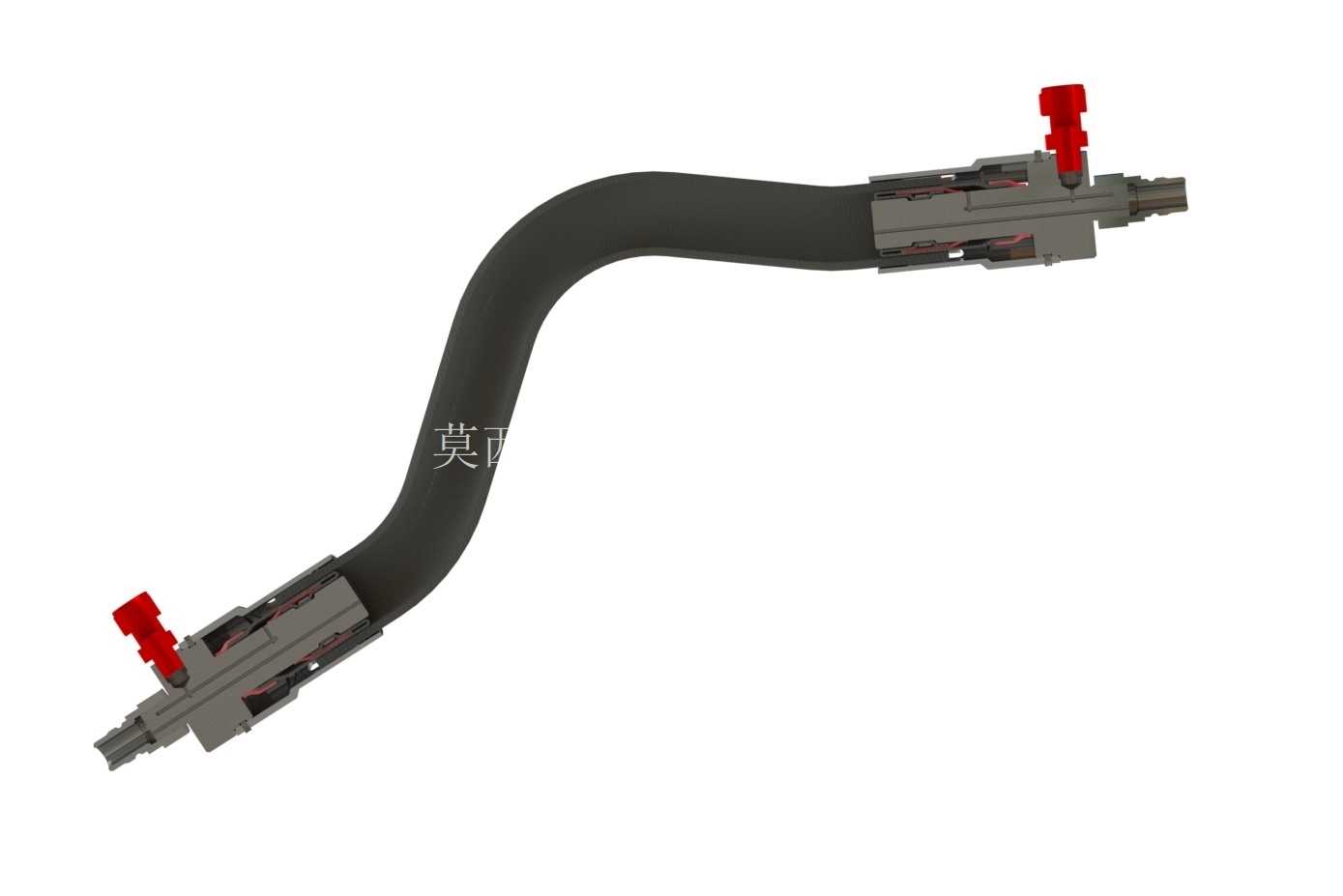

实际使用过程中，装夹软管时只需要将软管端部套在未充气的胀套上，开启胀紧气路即可完成密封与固定，随后开启测试气路向软管内部充压，达到测试压力后关闭充压气路，通过压力传感器监测一段时间内的压力下降值，即可判断软管的泄漏率是否达标；如果需要定位具体的泄漏点，可将装夹好的软管随夹具一同浸入水检槽中，观察软管表面的气泡冒出位置即可。相比传统的装夹方式，这款夹具的单工件装夹时间可以缩短七成以上，同时因为胀套的胀紧力均匀作用在软管内壁圆周方向，不会出现局部密封不严导致的测试误判问题，也避免了传统外抱夹具容易夹伤软管的缺陷，非常适合软管类零部件量产线的在线检测工位使用，也可适配实验室阶段的软管性能测试场景，针对不同材质的塑料软管、橡胶软管、复合层软管都能实现可靠的装夹密封。
