长橡胶条自动步进钻孔工作站

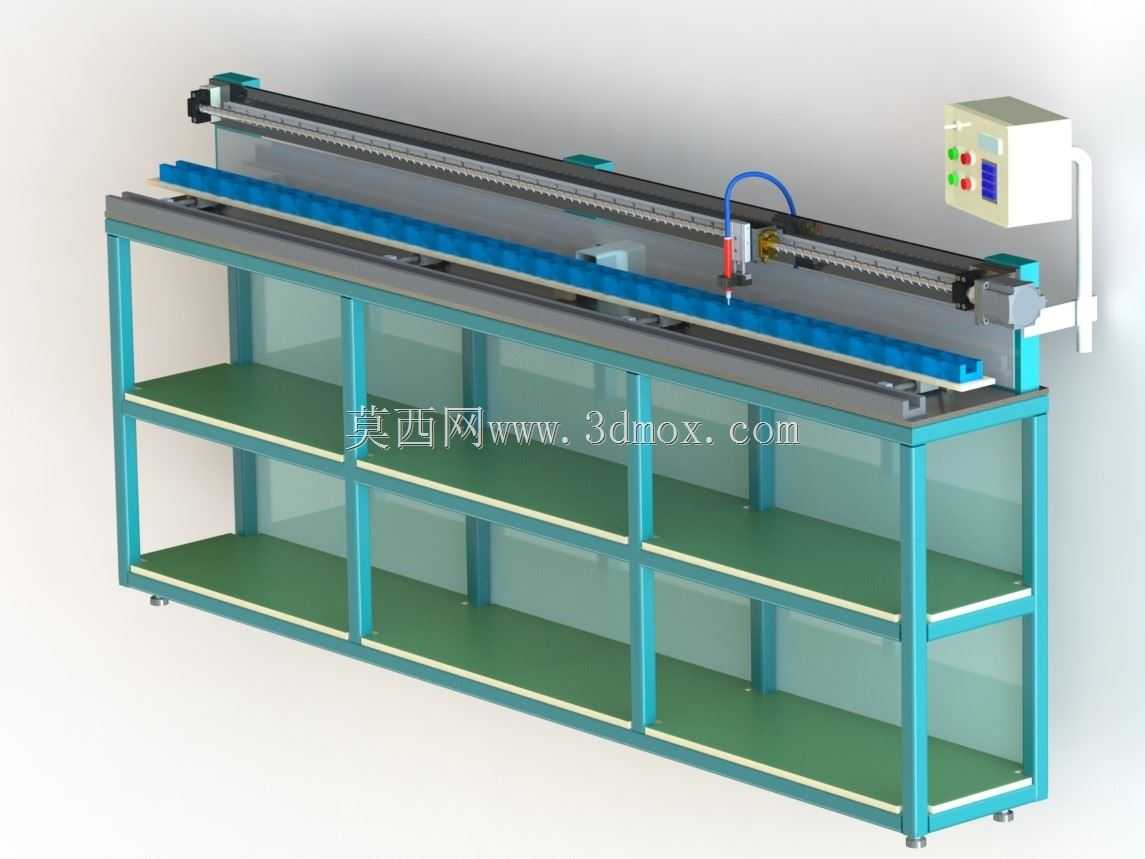

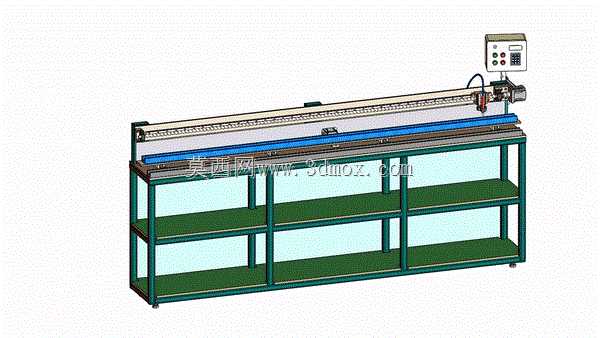

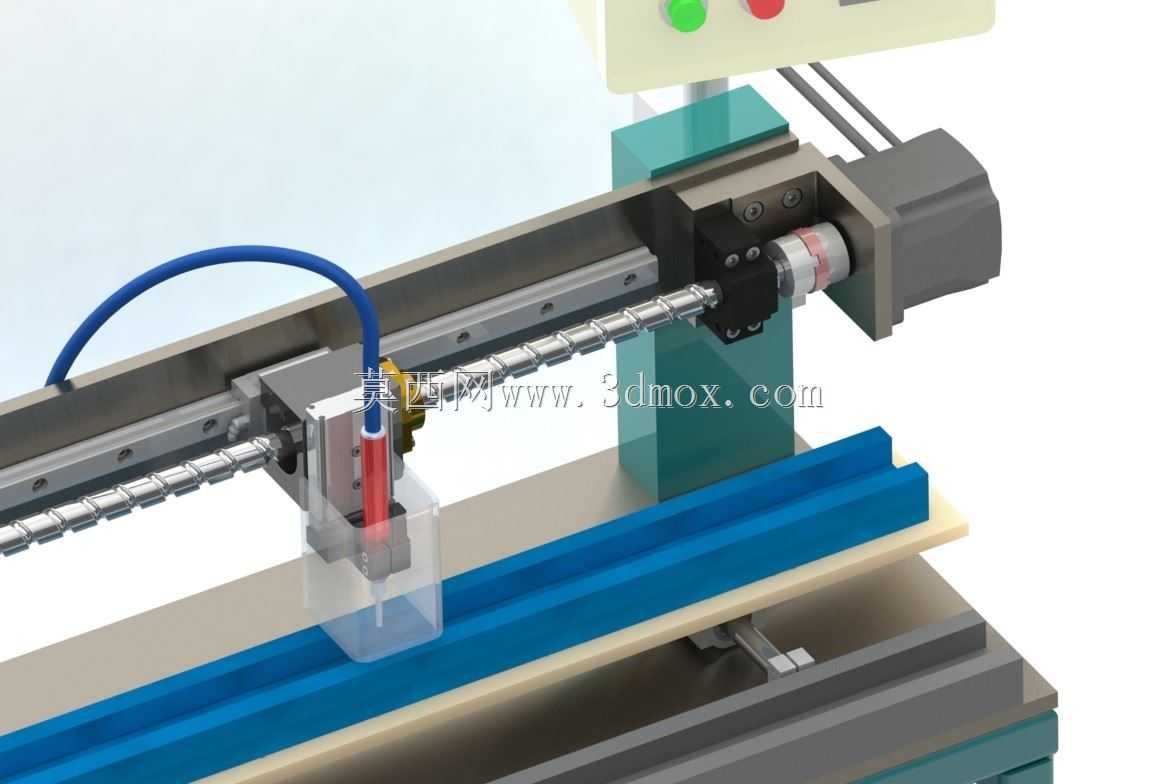

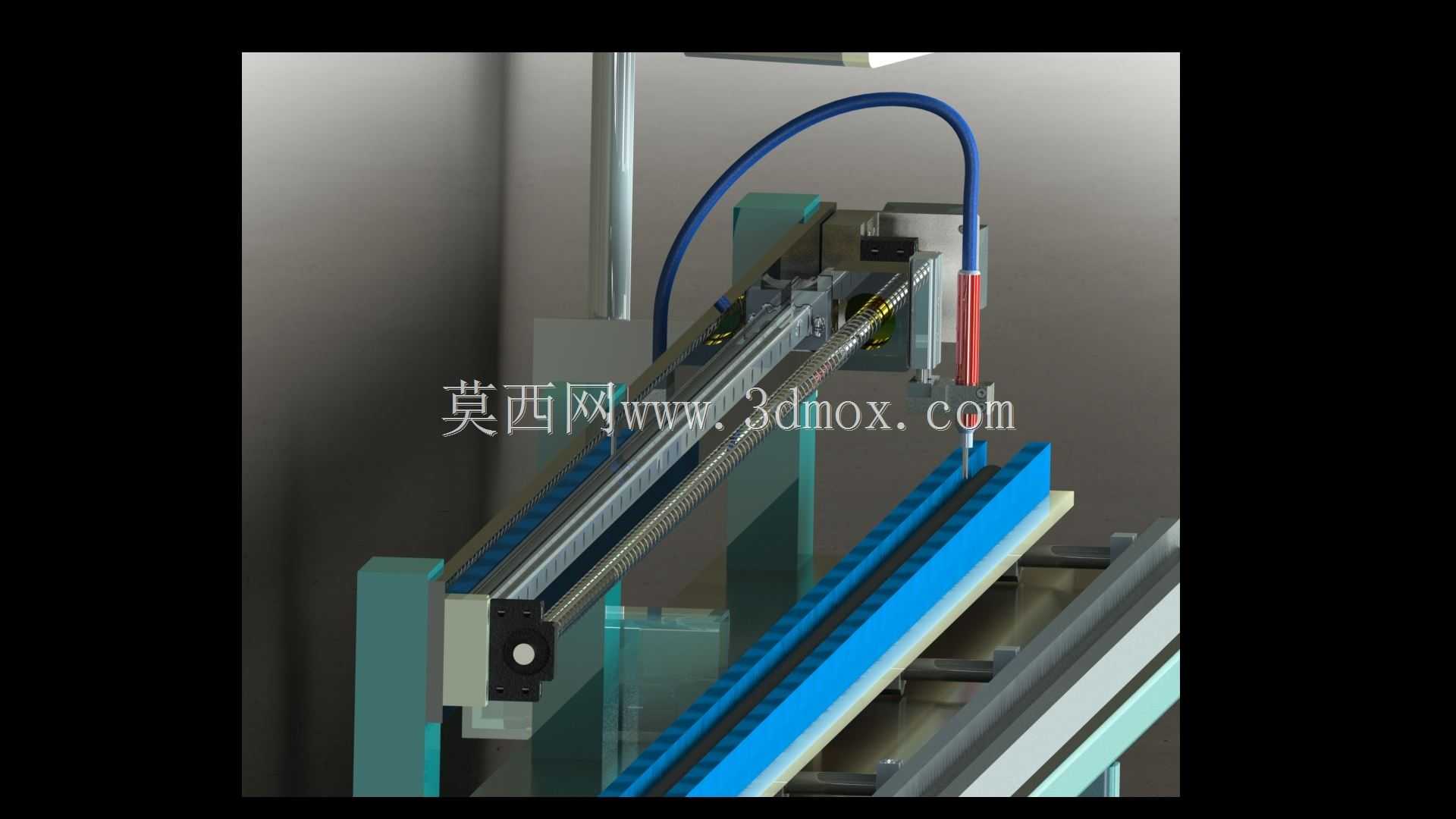

　　这套长橡胶条自动钻孔单元，主要面向密封条、胶管、减震垫等长条形橡塑制品的批量孔位加工场景。现场布置时，工件沿蓝色承托台面纵向铺放，加工头横跨工件上方做横向定位，钻削主轴再沿竖直方向完成进给，整套机构不需要人工逐孔划线、对位，能够把成排孔位按预设坐标连续加工出来，适合橡胶件后续装配卡扣、穿接管路、安装固定件的工序需求。

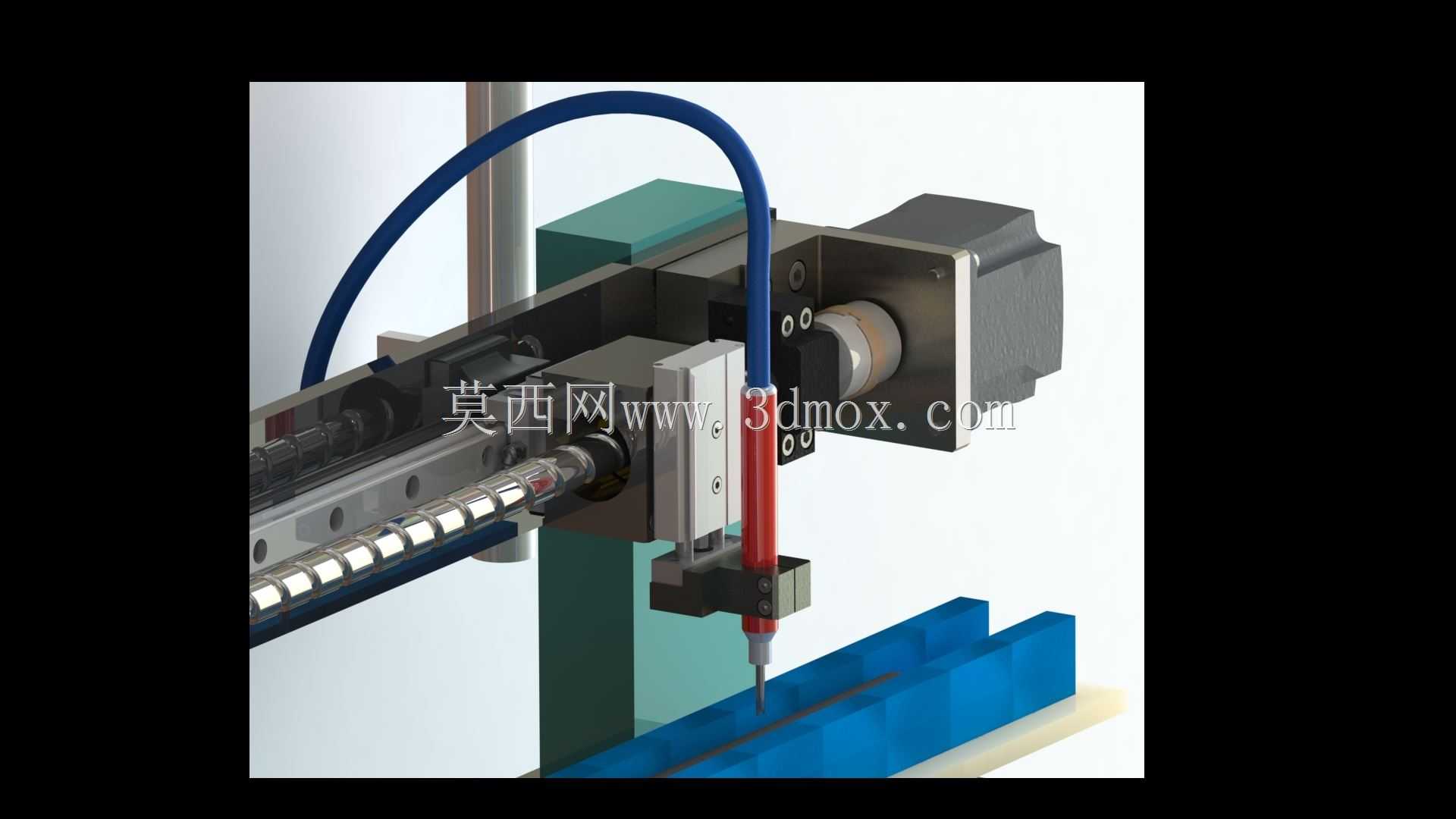

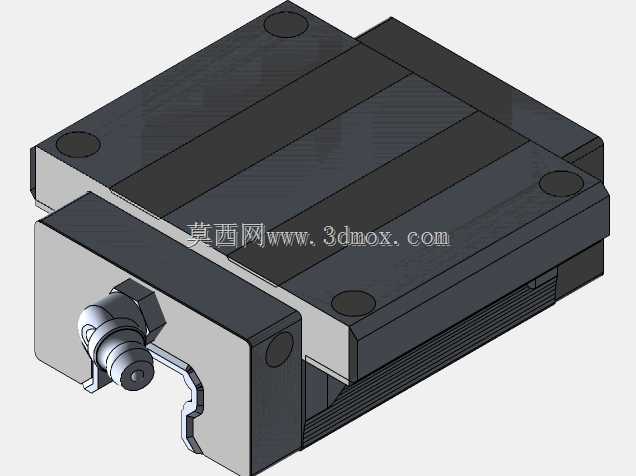

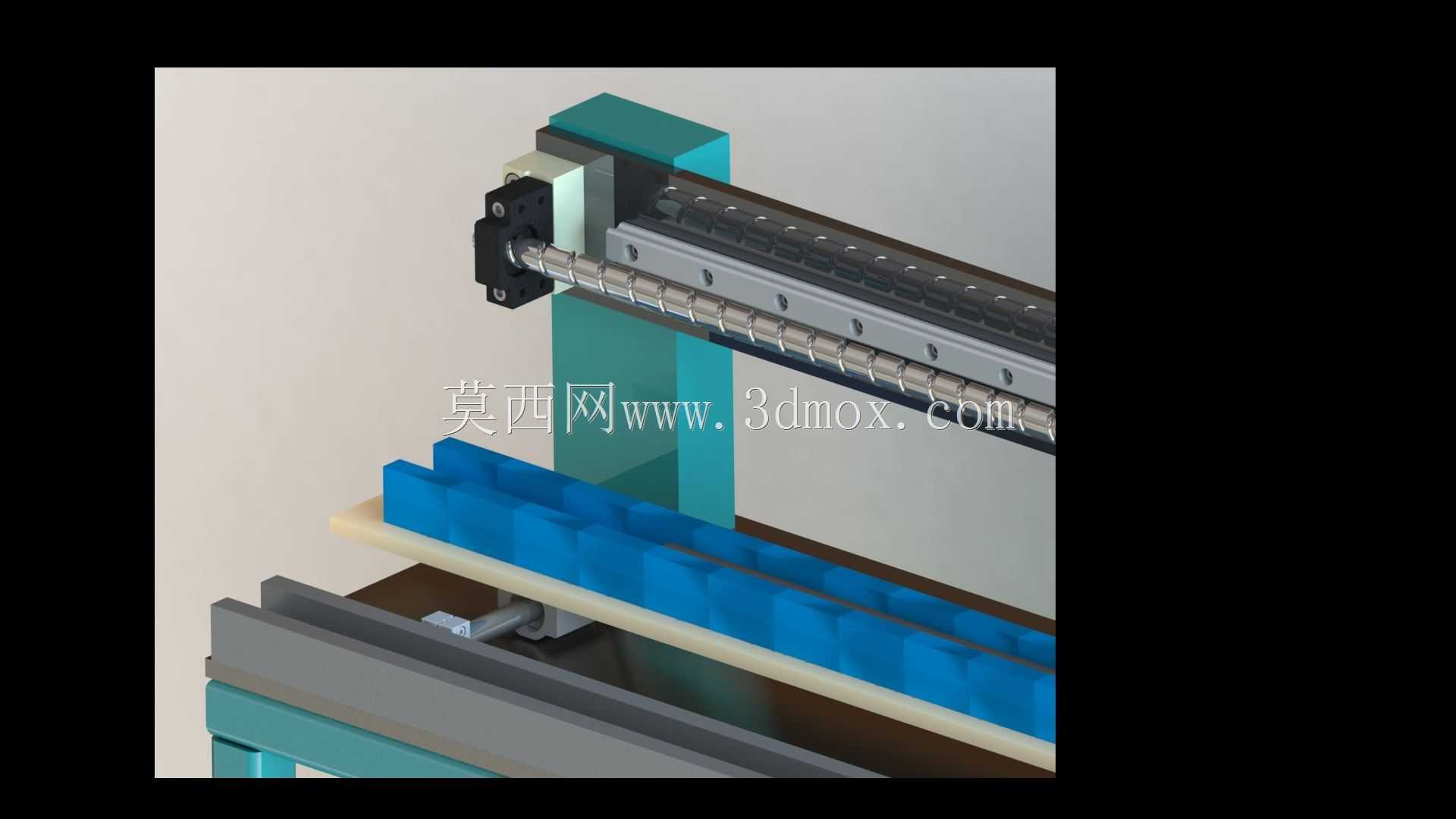

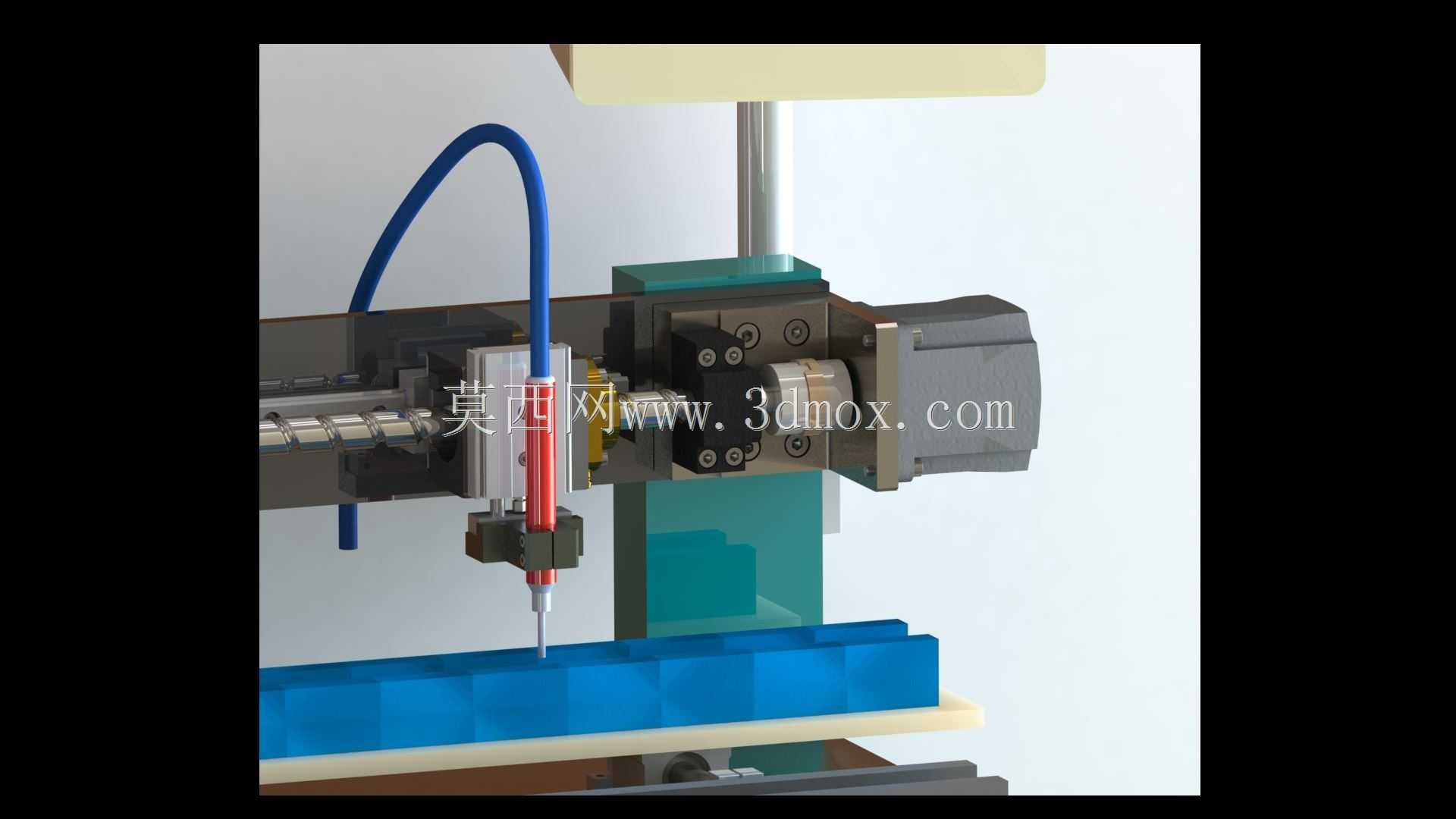

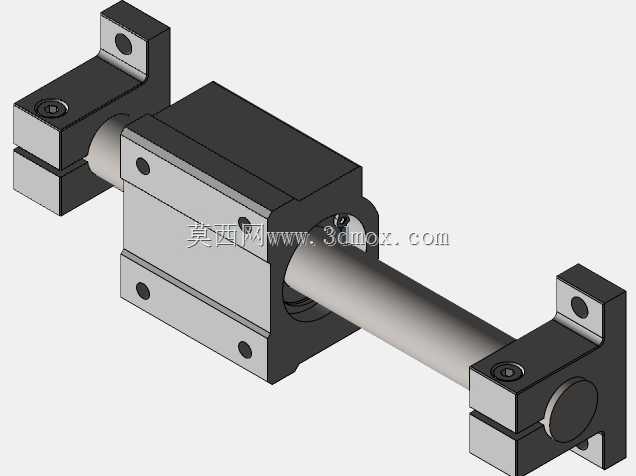

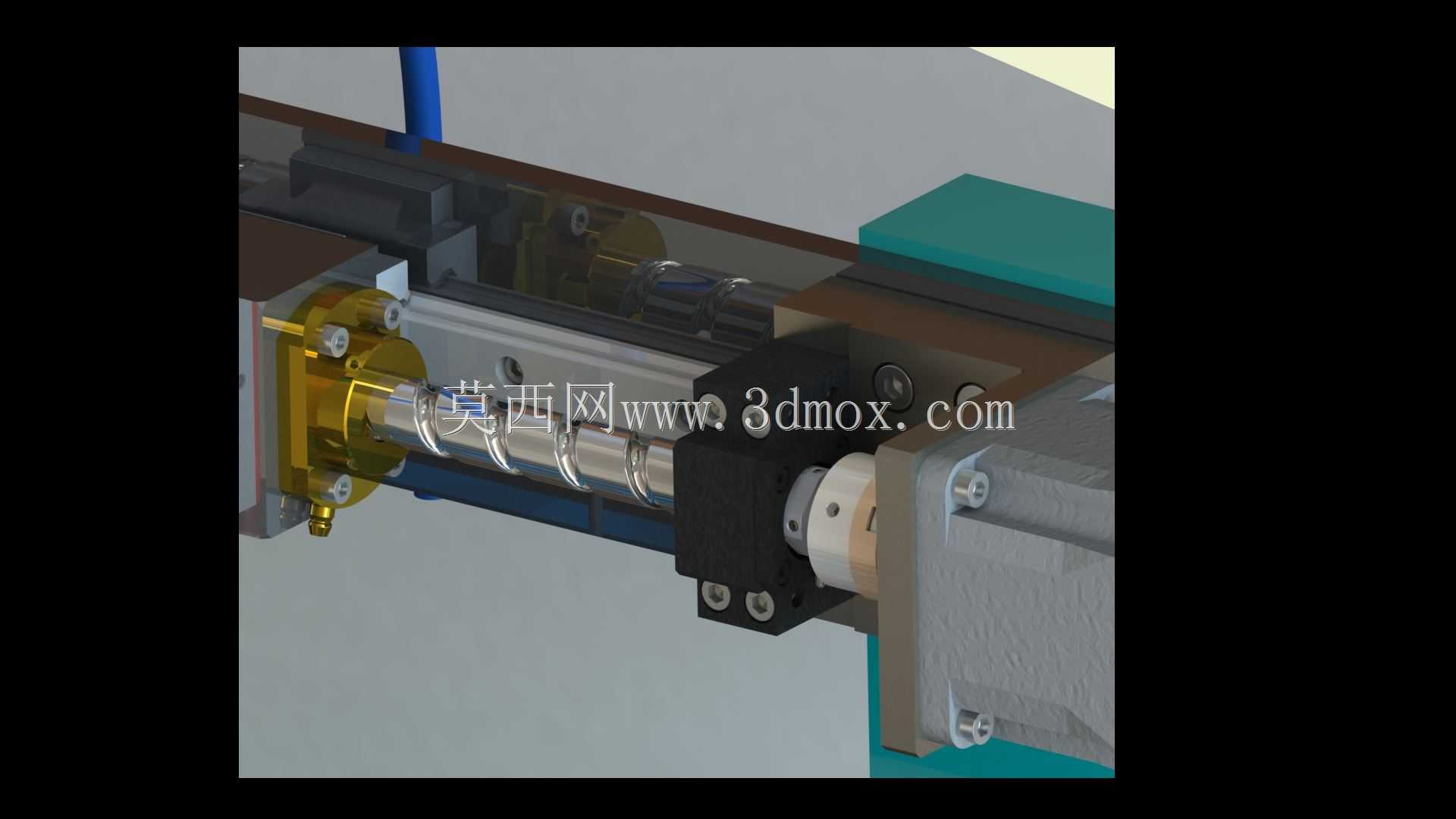

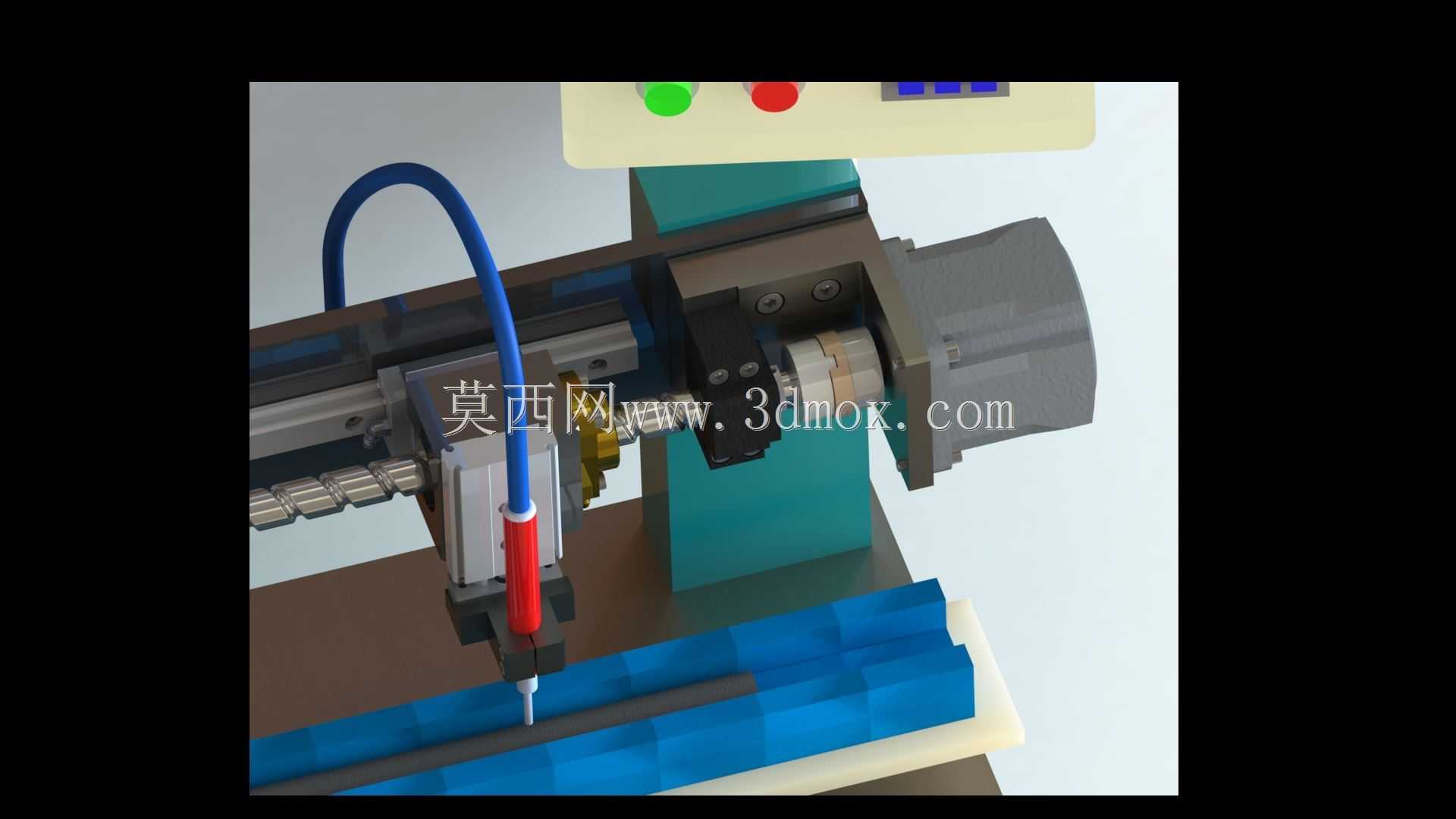

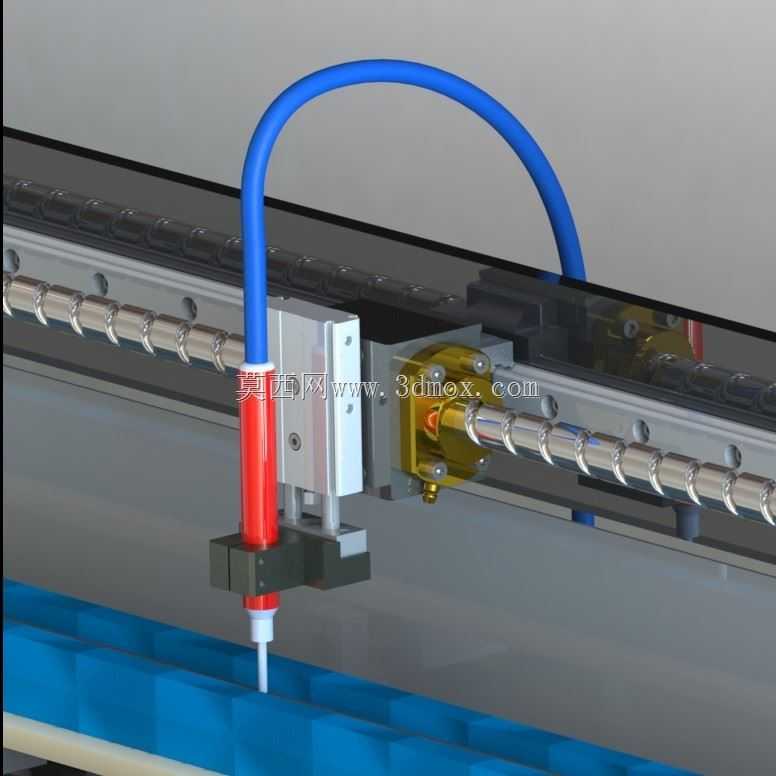

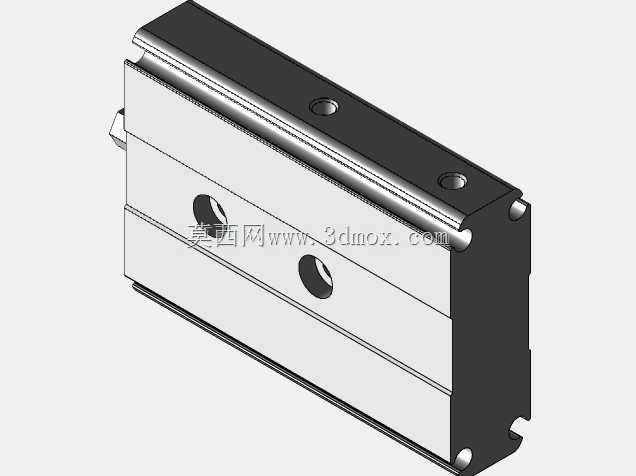

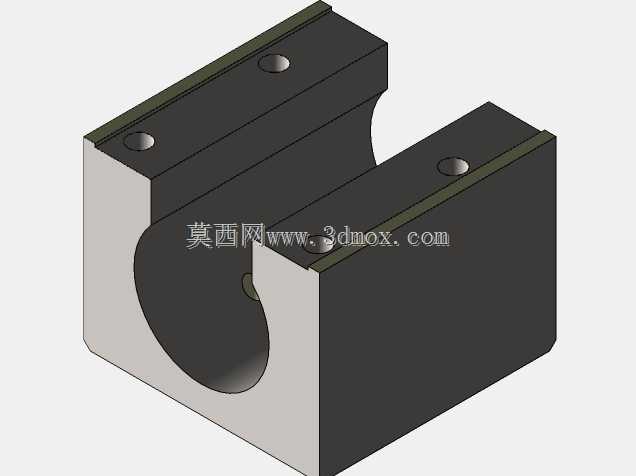

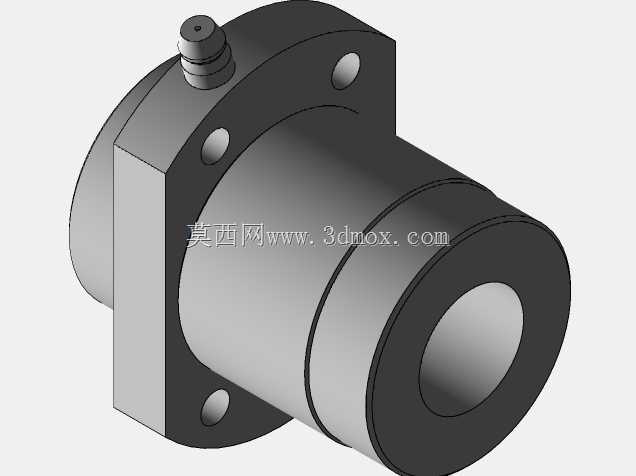

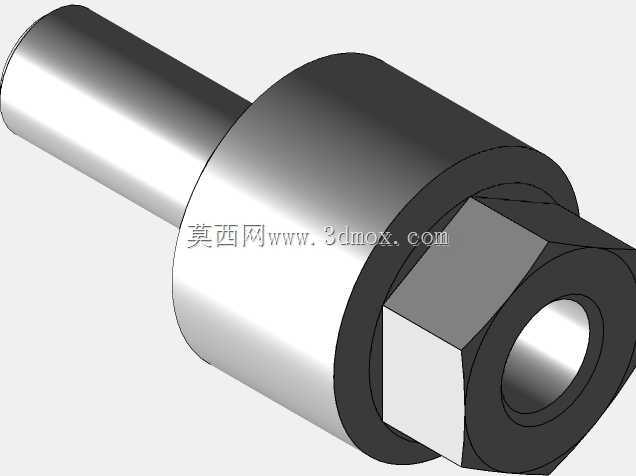

　　运动方案上，横向移动采用滚珠丝杠配线性导轨的组合。丝杠把伺服/步进电机的旋转运动转换成滑台直线位移，导轨承担侧向力矩与垂向负载，二者配合后定位重复精度明显优于悬臂拖板结构；橡胶材质本身刚性差、钻孔时容易让刀，因此执行端没有采用大型钻削动力头，而是选用细长型钻孔主轴，下端装小直径钻头，靠近钻头处设置压持与导向结构，下刀时先约束胶条表面，再让钻头切入，能够减少橡胶回弹造成的孔口翻边、孔径偏斜问题。

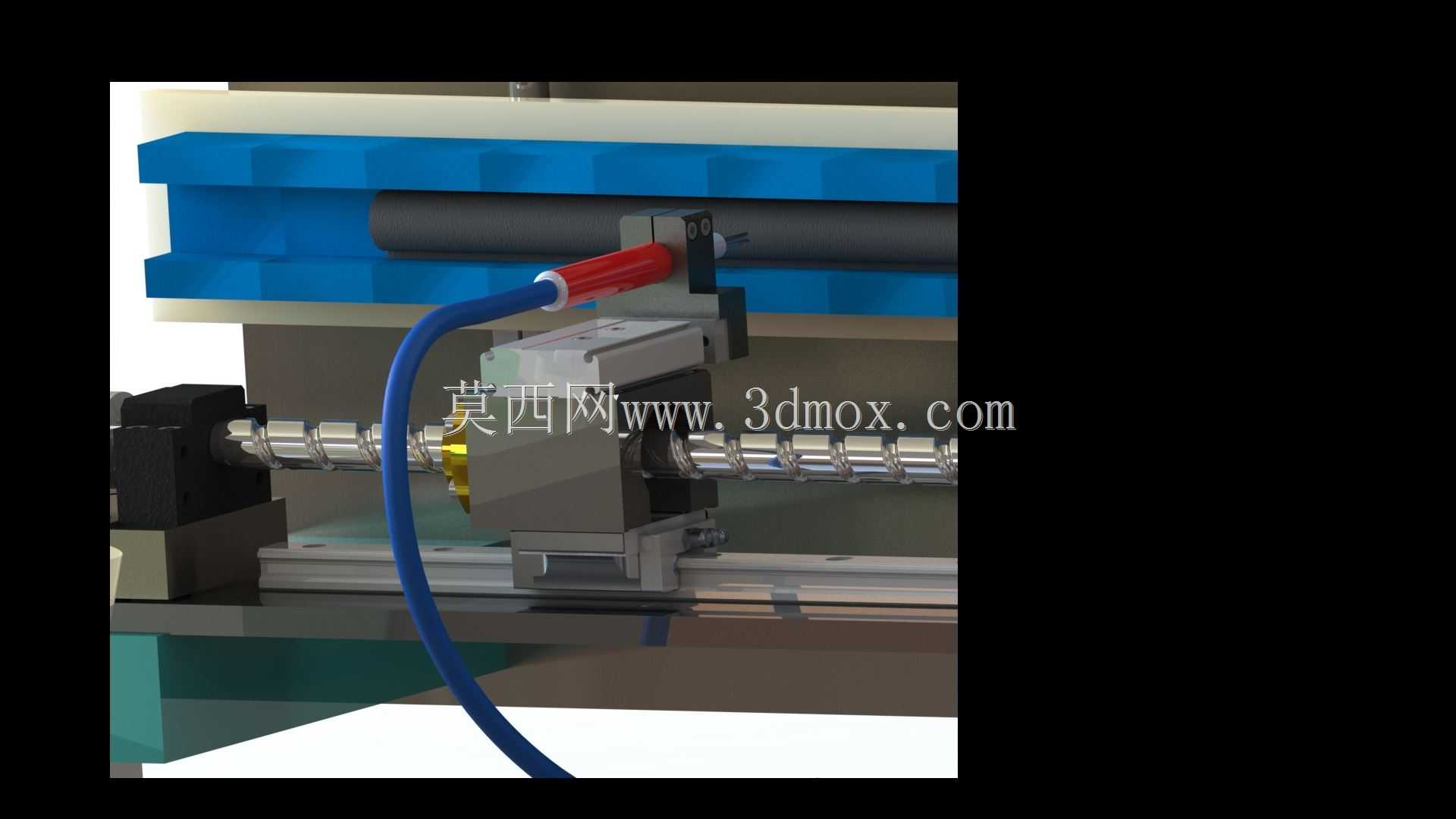

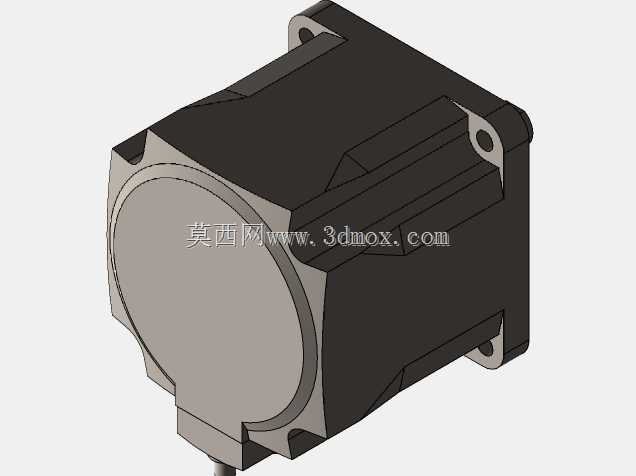

　　走线部分可以看到蓝色大弧度拖链，气管、信号线和动力线全部收纳在拖链内，随滑台往复弯曲。拖链弯曲半径按线缆最小弯折要求选取，避免高速往复时管线折死；钻孔执行器旁的红色阀体与气路元件，用于控制压脚动作或辅助吹屑，橡胶切屑质地轻、易粘附，气吹方向沿钻头切线布置，可把屑料从孔位带离。控制层采用嵌入式板卡做下位控制，脉冲方向信号直接驱动步进驱动器，孔间距、孔数、进给速度可在程序段内预设，换产时只需调用对应孔表，不必重新加工靠模。

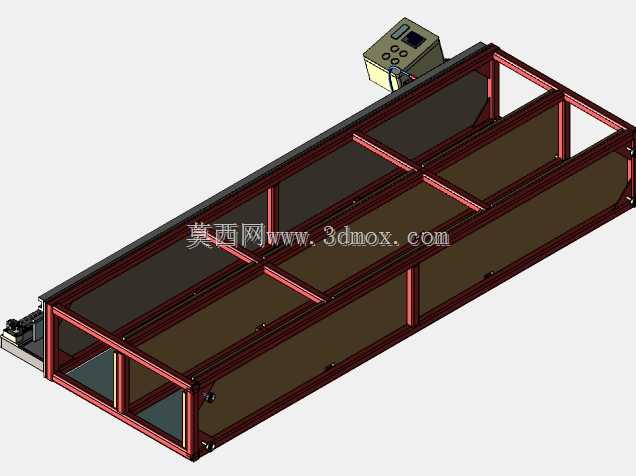

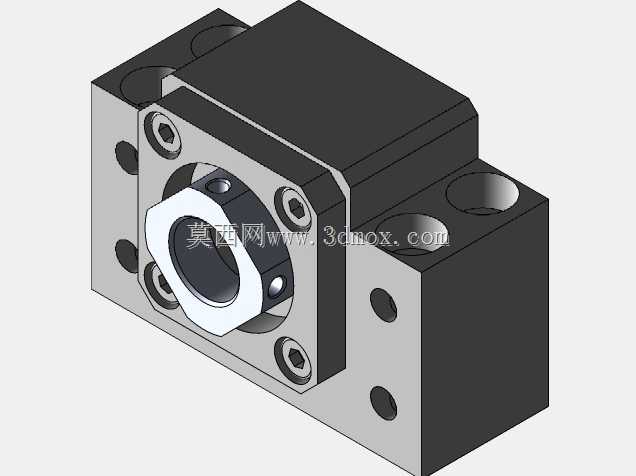

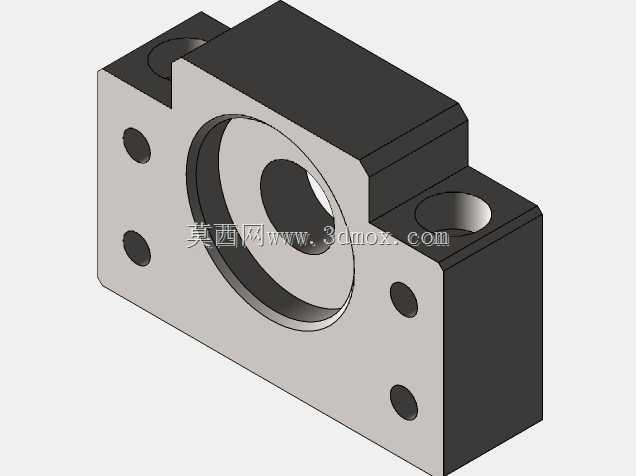

　　结构建模时需要重点校核三处边界：其一，滑台行程要覆盖工件最大幅宽，丝杠两端轴承座间距需留出螺母余量与超程缓冲；其二，主轴竖直行程要兼顾钻头刀尖到胶条表面的安全高度、钻透厚度和压脚下压量，避免主轴座与工装干涉；其三，拖链安装高度与弯曲段不能碰到龙门横梁和工件上表面。机架型材、滑台连接板、主轴夹座均按装配关系分层建模，导轨安装面、丝杠同轴度、主轴与台面垂直度在工程图中单独标注公差，方便加工后配研组装。
