汽车软管水浸式气密泄漏检测台

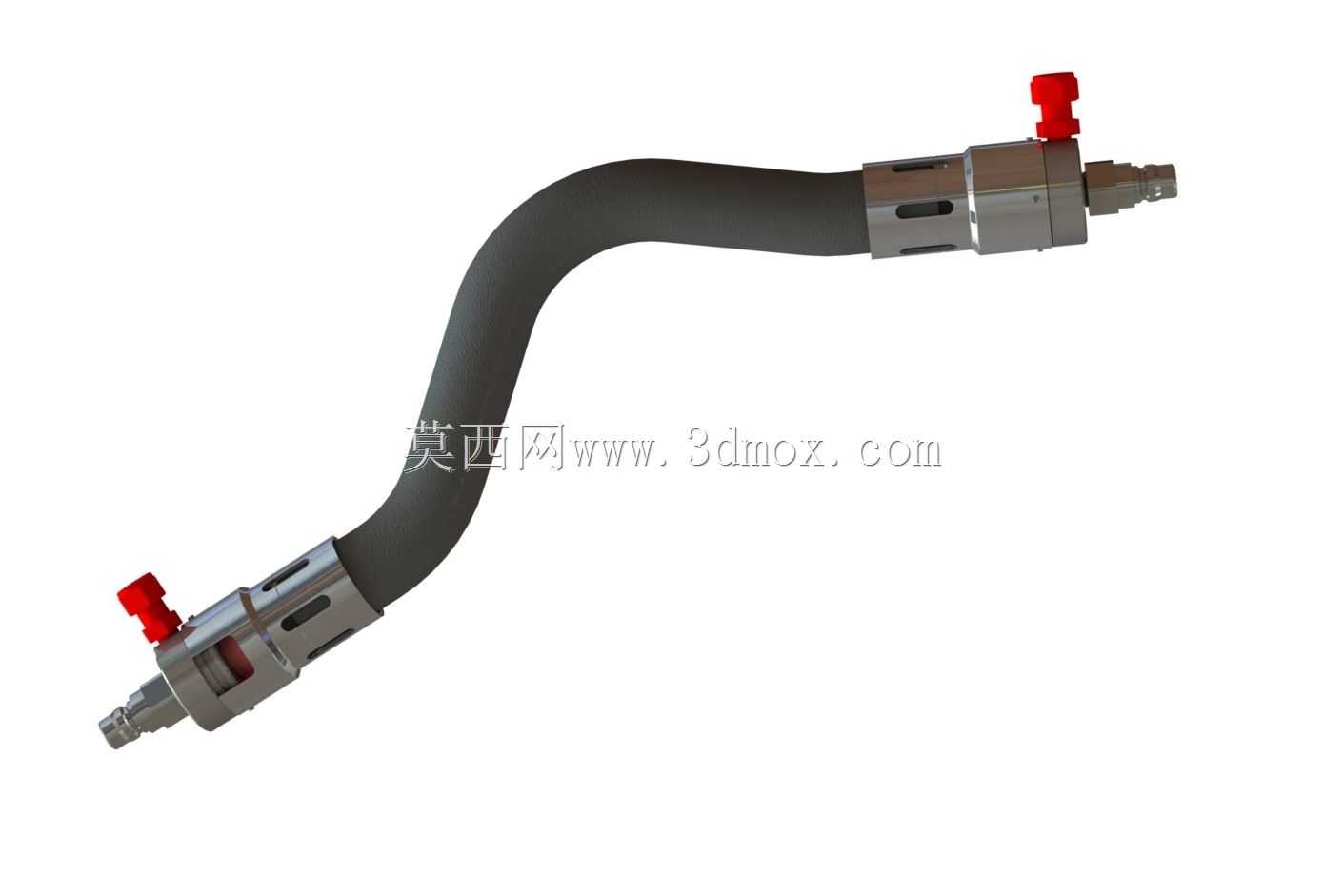

　　这套检测台面向汽车冷却系统、燃油输送回路中橡胶软管与组合管路的出厂气密验证场景，布置在零部件下线终检工位，操作人员将待检软管两端快速对接工位接头后，压合机构自动封堵管端，向管内充入设定压力的压缩空气，随后整管没入水槽液面以下，通过肉眼观察气泡逸出位置，配合压力传感器采集的保压压降曲线，即可判定软管是否存在砂眼、接缝虚焊、接头压装渗漏等缺陷，相比干式压降检测，水浸法可直接定位泄漏点，对微漏缺陷的排查效率更高。

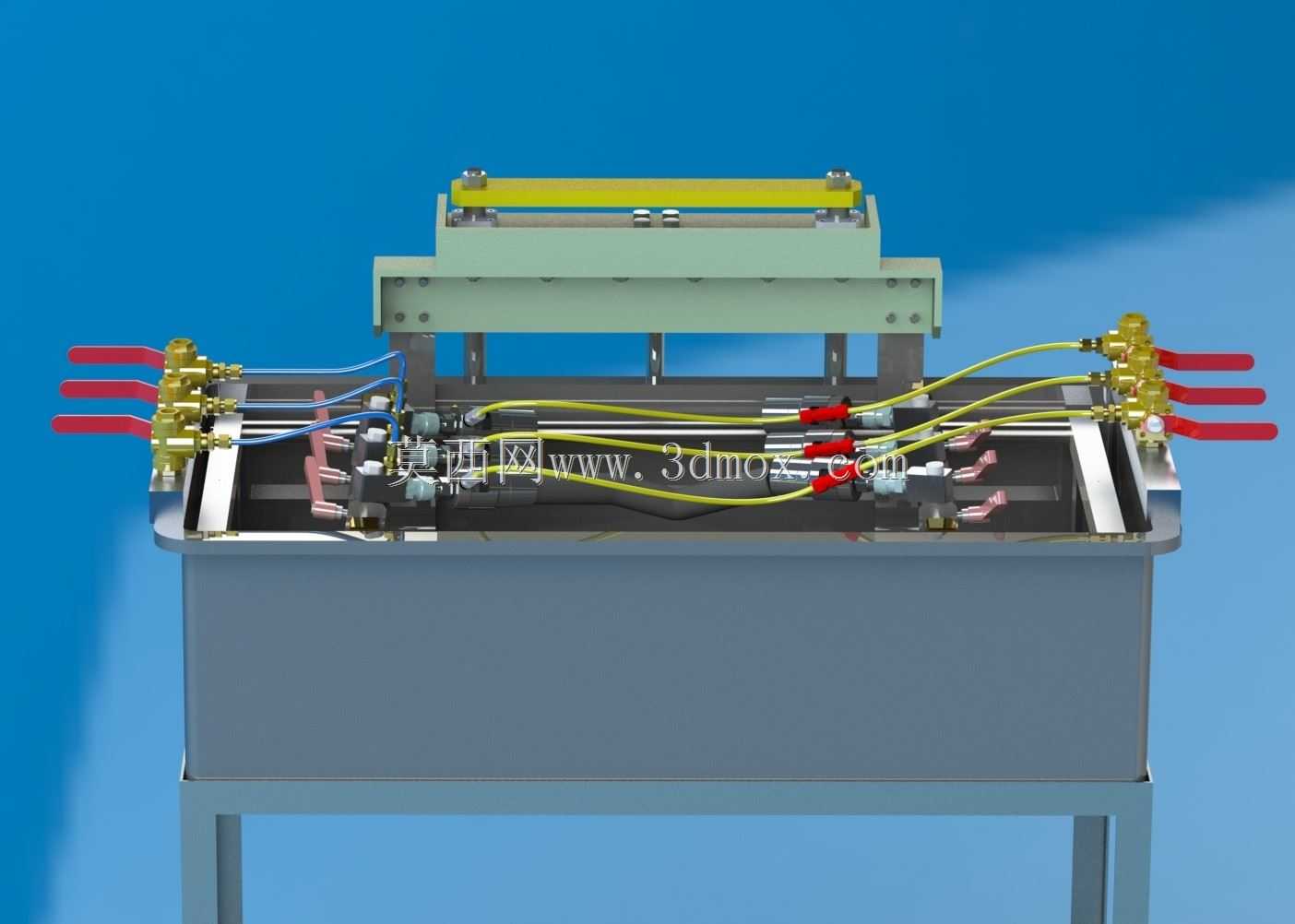

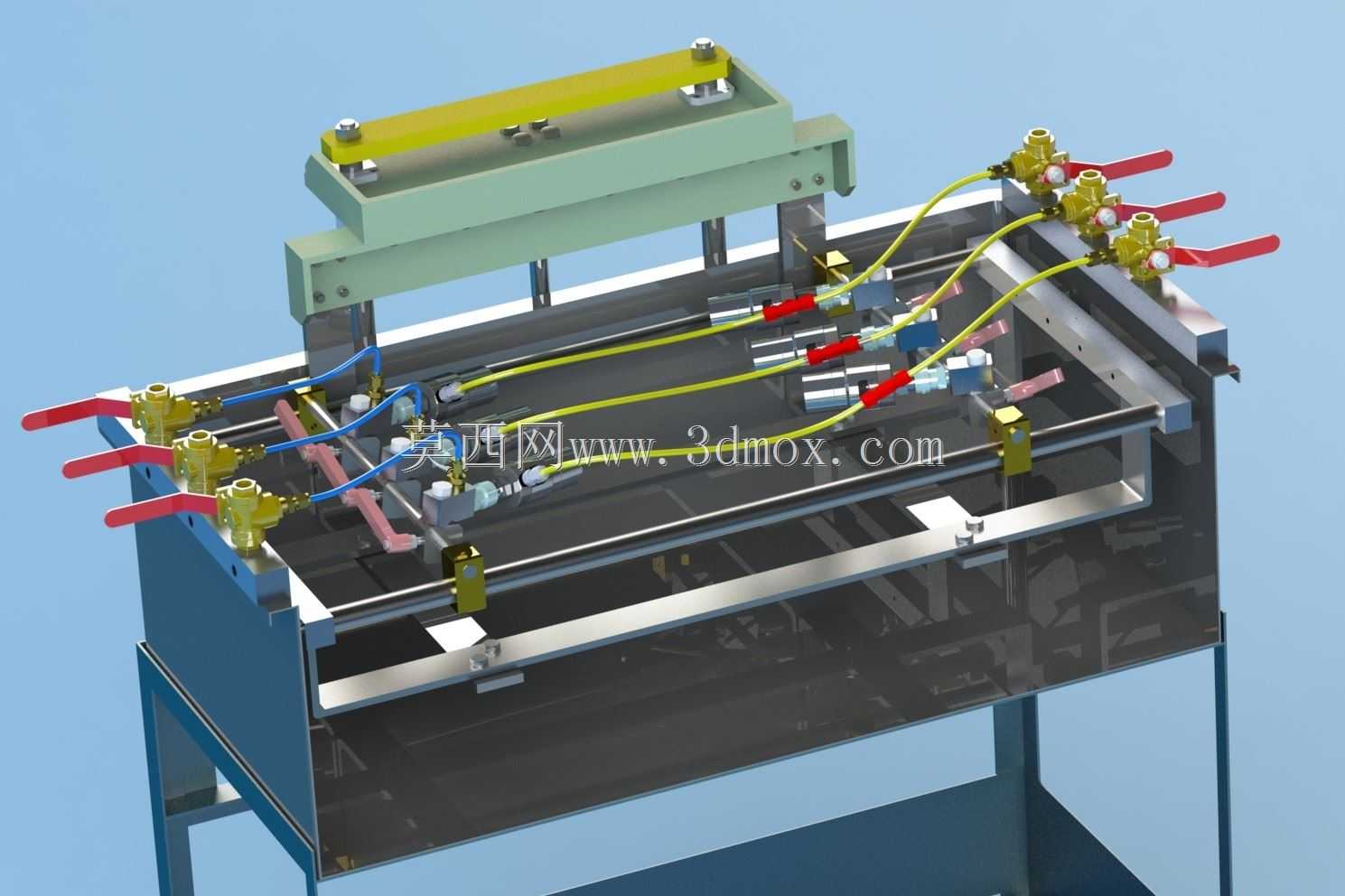

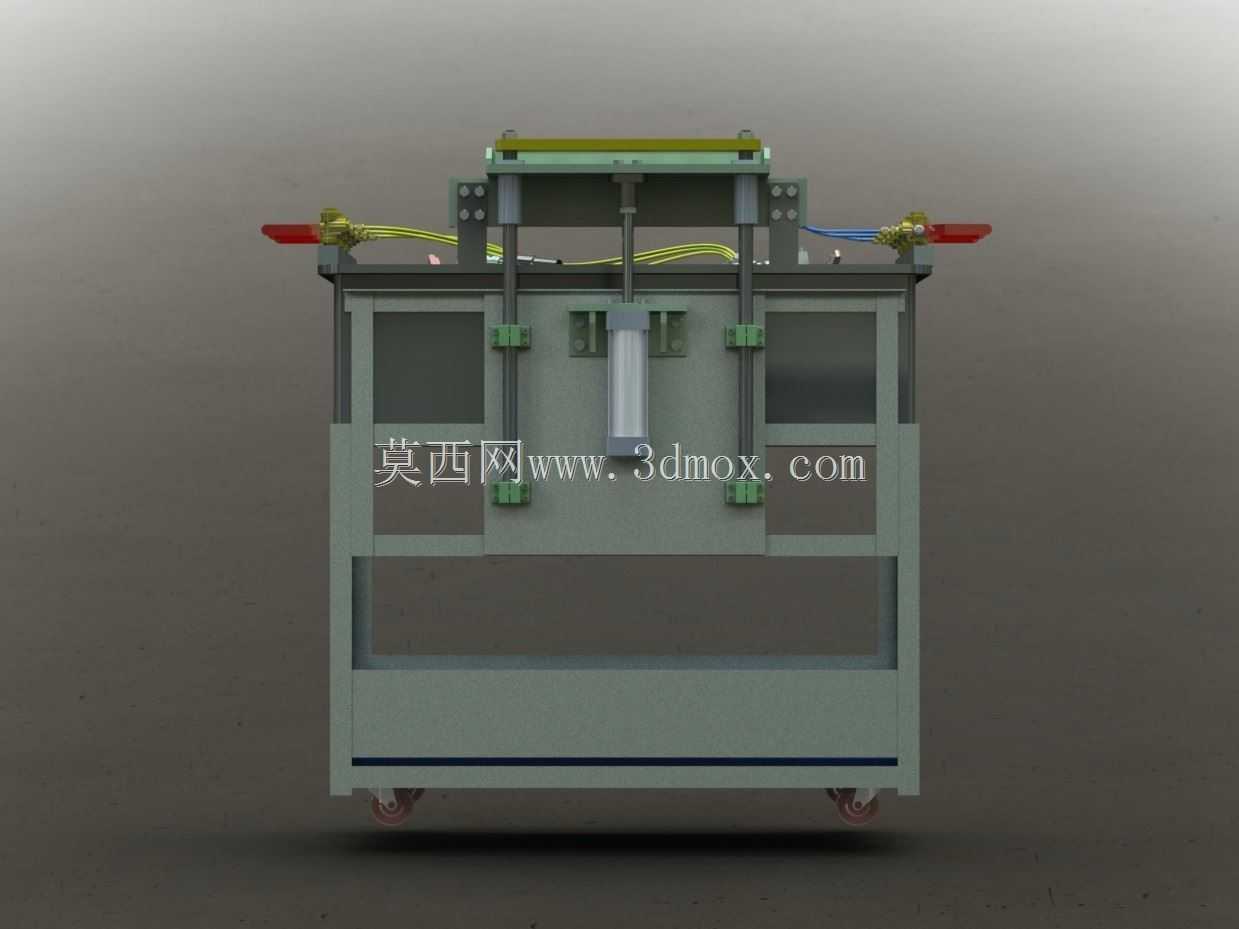

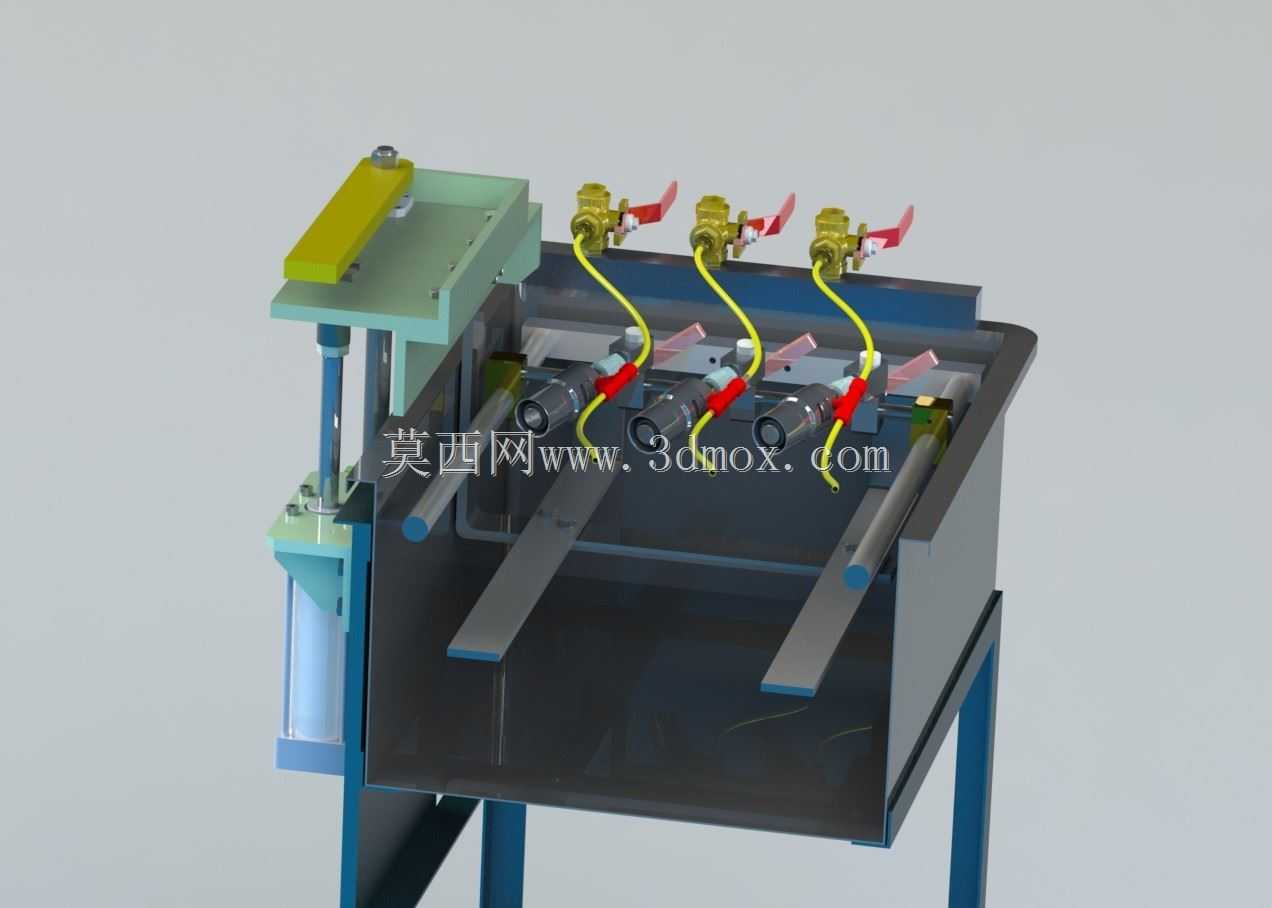

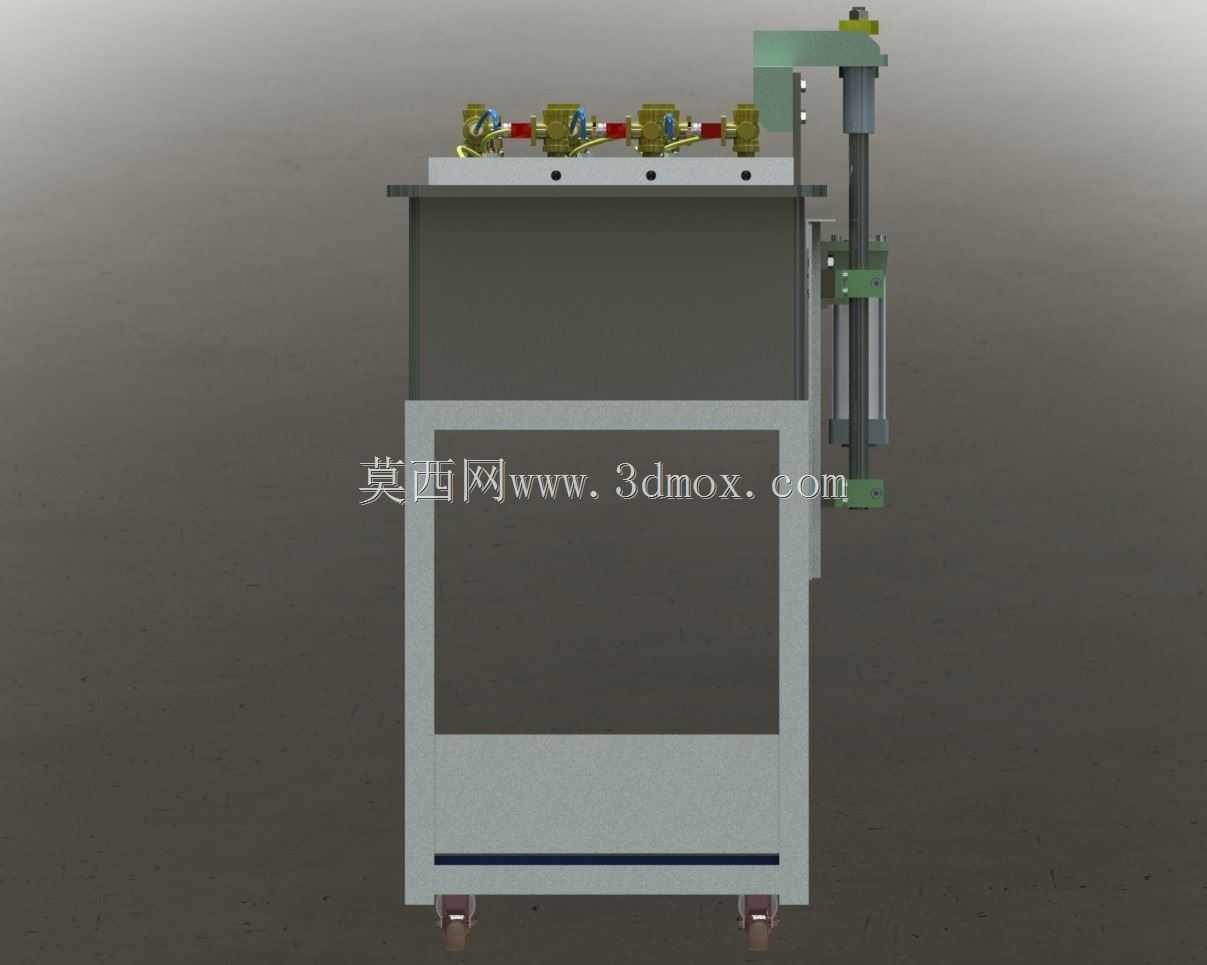

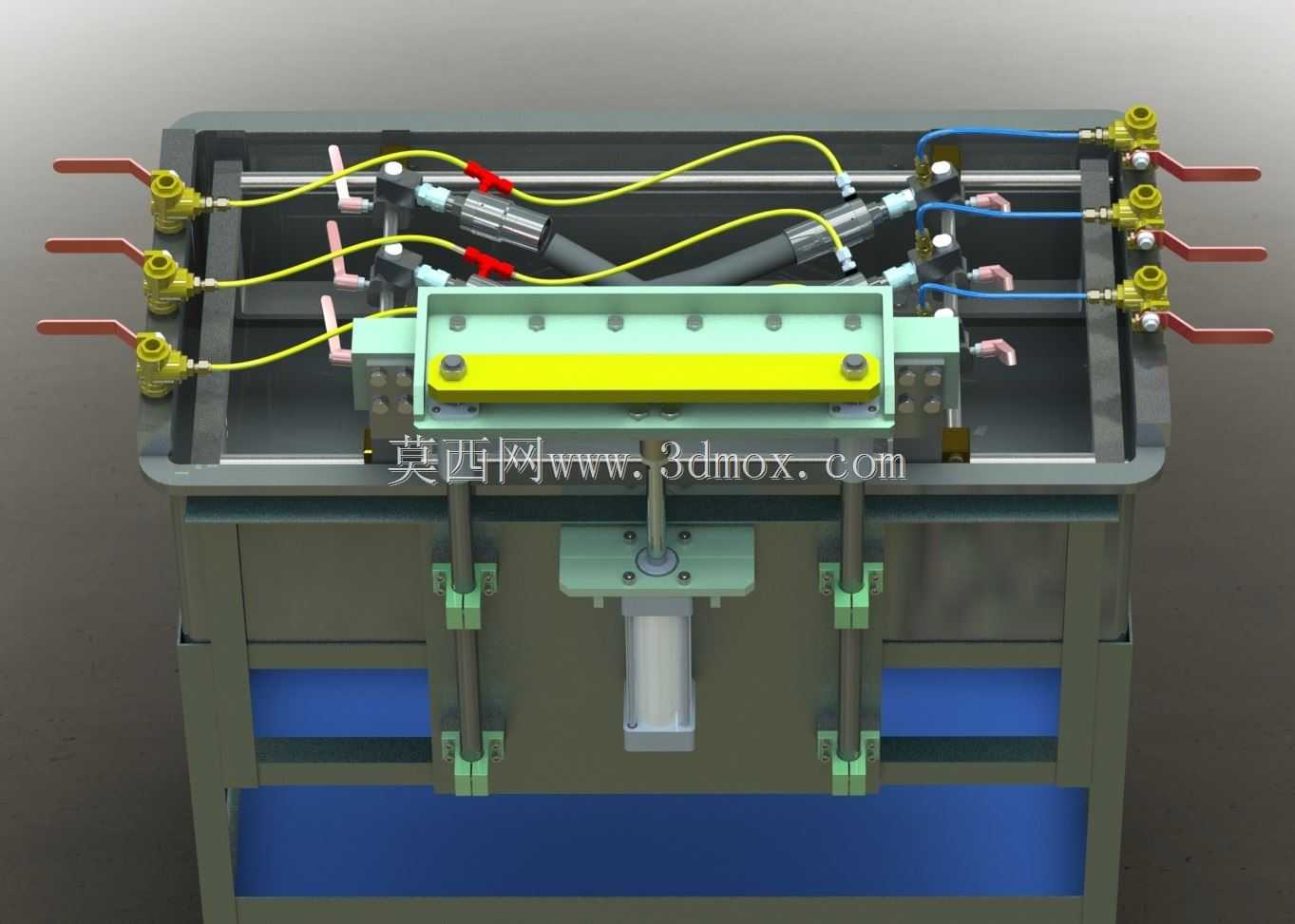

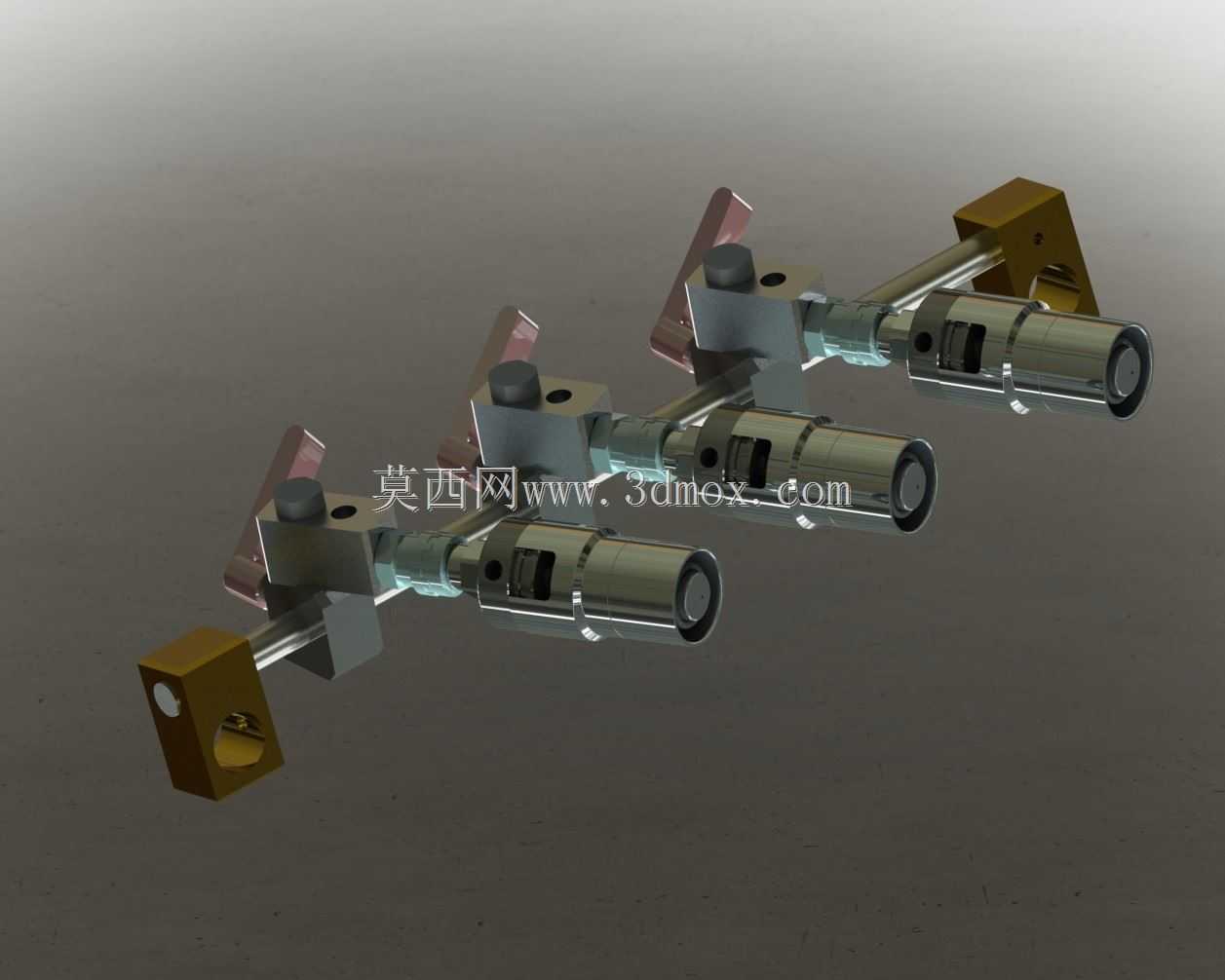

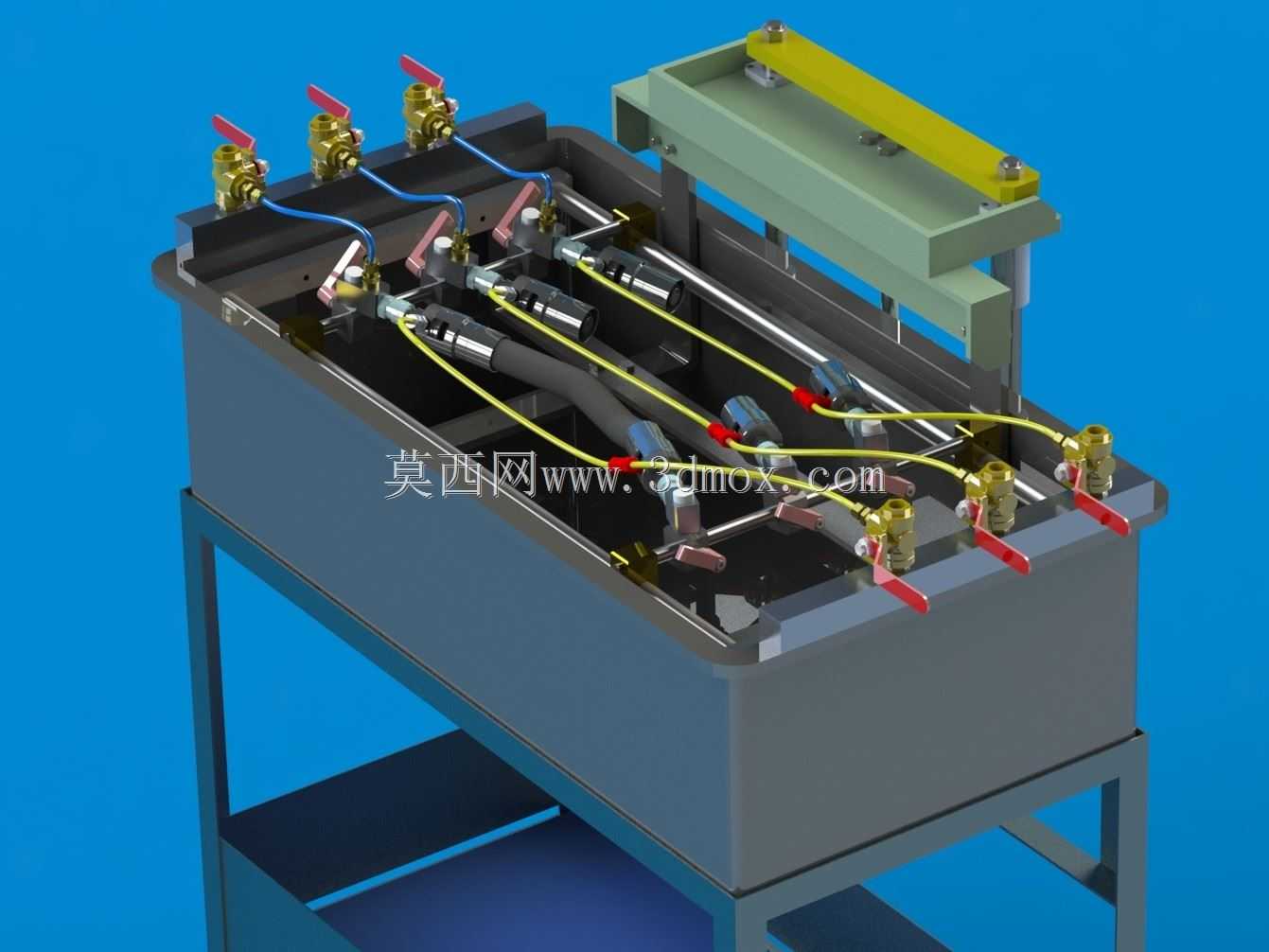

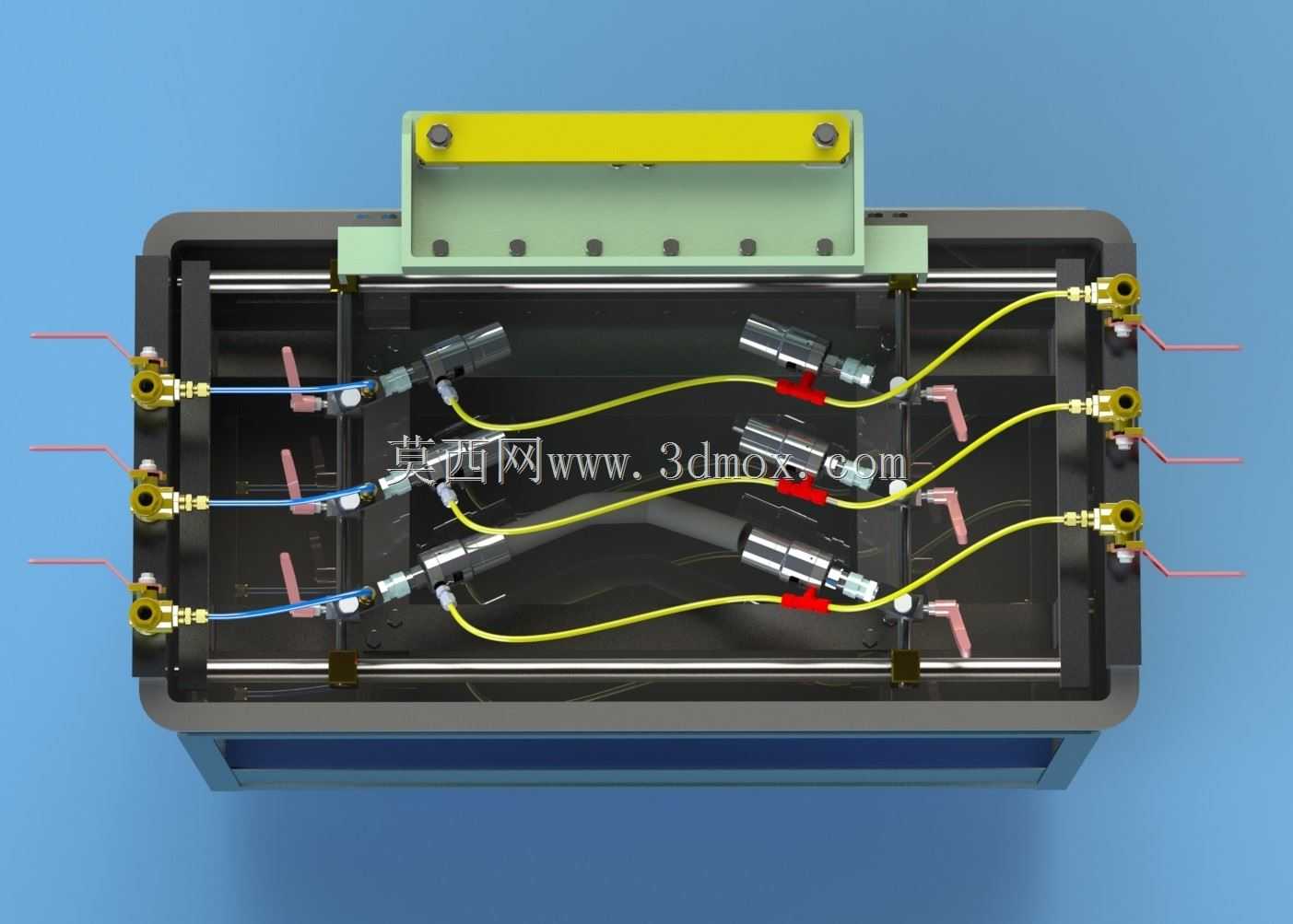

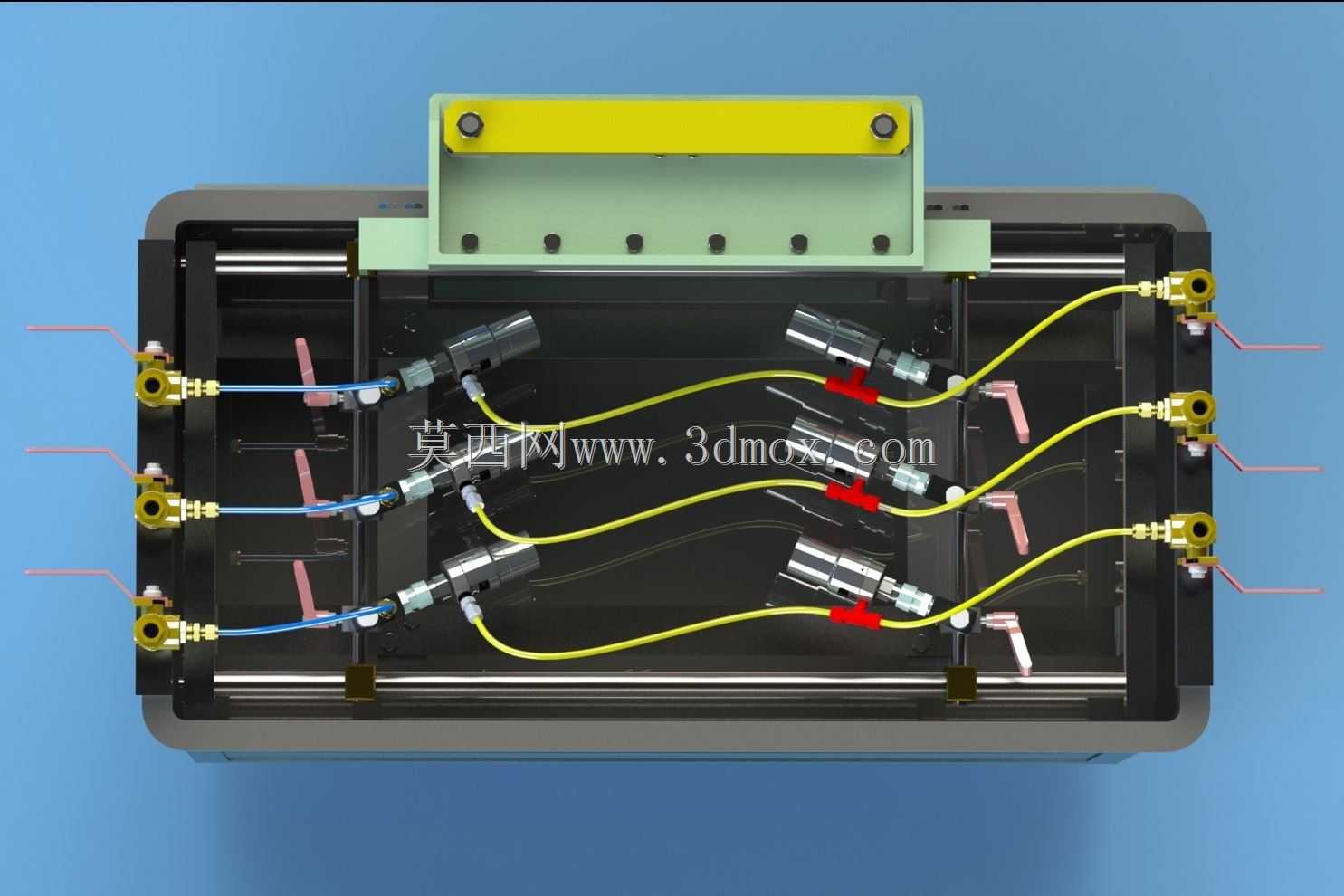

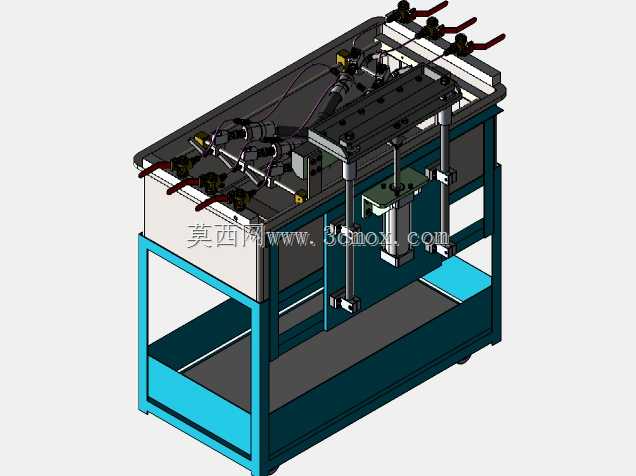

　　整体结构以焊接型钢架作为承托底座，上层安装敞口式焊接水箱，水箱内腔长度按多根软管并排检测的工位间距设计，槽体边缘预留挡水翻边，避免气泡翻腾时液体外溅；槽体后侧竖立龙门式压装机架，横梁上排布多组下压气缸，气缸活塞杆末端连接快换式封堵接头，接头形式可根据软管端径更换，适配散热器水管、燃油管等不同口径工件。水箱内部沿长度方向布置工件支撑格栅，格栅高度低于工作液面，保证软管完全浸没；槽体两侧沿边布置带红色手柄的球阀组，分别对应各检测工位的充放气通路，管路采用透明气动软管连接，便于排查气路堵塞。

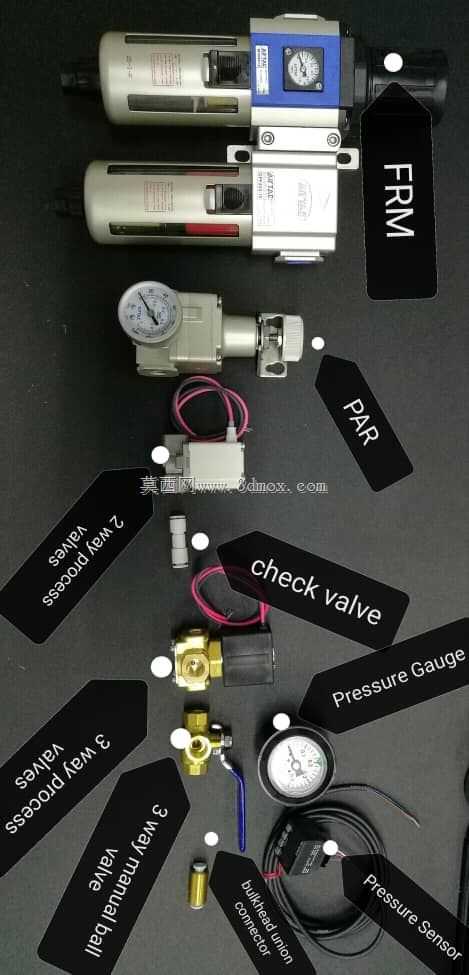

　　检测气路配置精密空气调节器、工艺截止阀、高精度数字压力传感器与机械式压力表，压力传感器可设定上下限压力阈值与保压压降区间，压力异常时设备触发声光提示；机械式压力表作为冗余观测部件，避免电子元件失效导致误判。水槽底部设置排污口，配套放水球阀，方便定期更换槽内水体、清理沉积杂质；机架下层预留空置层板，可放置气动三联件、控制模块与备用接头。建模时完整还原了槽体焊接板厚、气缸安装座、接头快插结构、气路走线与支撑脚杯，各运动部件的开合行程、下压高度与水箱内腔边界均按实际工位干涉关系搭建，结构工程师可直接参考该布局调整工位数量、槽体容积与压装力参数，也可在此基础上扩展自动升降浸水机构、气泡视觉识别模块，适配不同批量的软管泄漏检测需求。
