多规格工业防水电源连接器结构设计

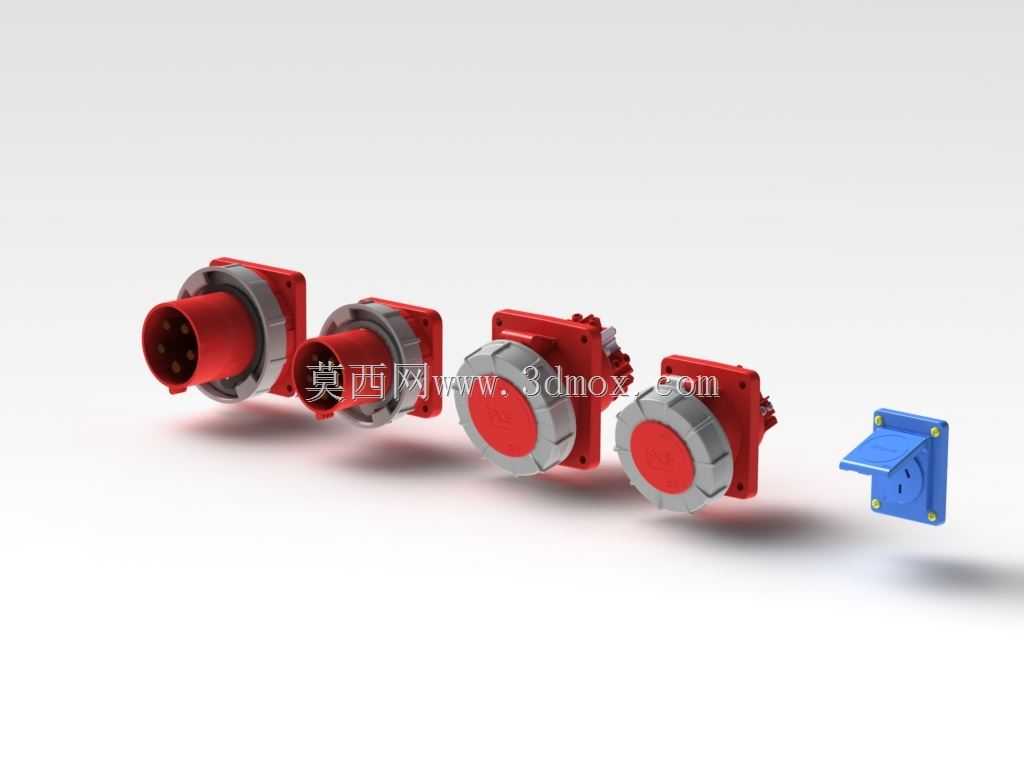

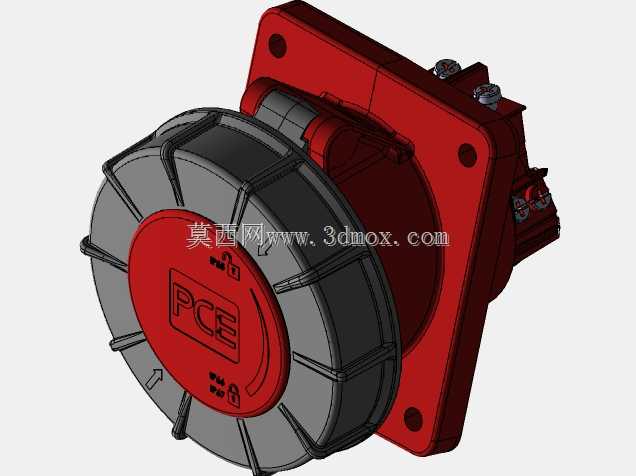

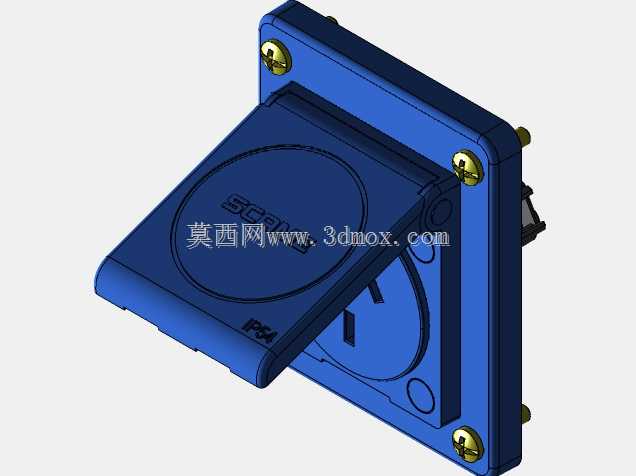

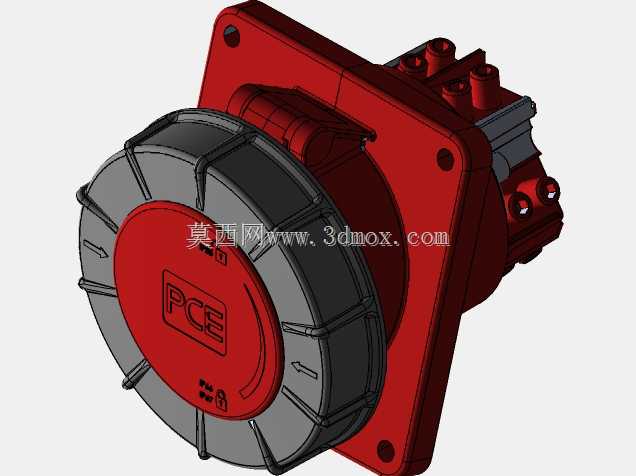

　　本次呈现的三款不同电流等级的工业电源连接器，覆盖380V125A、380V63A、220V16A三类常用配电规格，主要面向工业厂房临时配电、户外施工设备供电、港口机械外接电源、大型机床电力接驳等场景，这类接插件需要在多尘、潮湿、存在轻度机械碰撞的工况下长期稳定工作，避免因连接失效导致的设备断电、短路打火等问题。从结构设计逻辑来看，三款产品均采用了插座端带翻盖防护、插头端带旋转锁紧结构的设计思路，插座未插接时翻盖可自动覆盖插针接触面，阻挡粉尘、飞溅液体进入导电区域，插头插入后通过旋转卡扣与插座基座锁合，防止设备拖拽线缆时出现接头松脱，同时外壳与基座之间设置了橡胶密封垫层，插接到位后可达到IP67级别的防护能力，

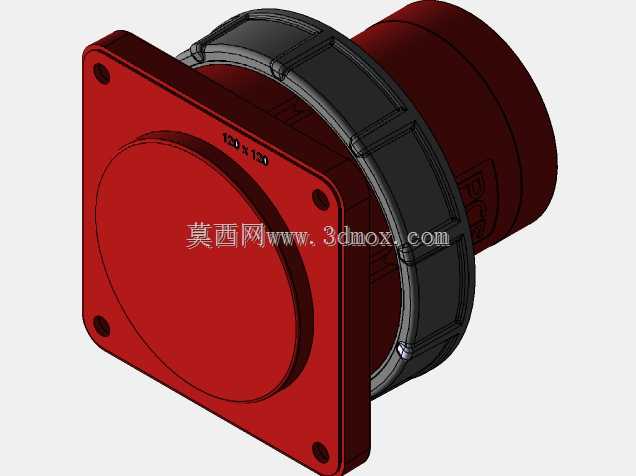

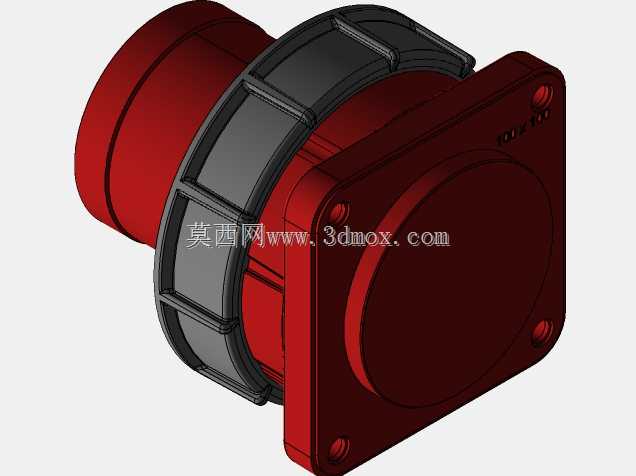

　　满足户外露天使用的防水防尘要求。不同电流等级的产品在结构尺寸上做了明确区分，125A规格的插头插针直径更大，基座法兰安装孔距达到120mm，适配16平方毫米以上的多股铜芯线缆接入，63A规格法兰孔距为90mm，适配10平方毫米线缆，16A规格则适配2.5平方毫米线缆，三类产品的安装法兰均预留了四个沉头安装孔，可直接固定在设备外壳、墙面配电板或者临时配电箱的预留开孔上，安装边界统一采用方形法兰设计，开孔尺寸与同电流等级的主流工业连接器完全兼容，替换现有老旧接插件时无需重新扩孔或者调整安装位置。接插件的外壳部分采用高强度阻燃PA66材质注塑成型，内部导电插芯为铜质镀银处理，既保证了大电流通过时的导电性能，降低接触电阻带来的发热问题，

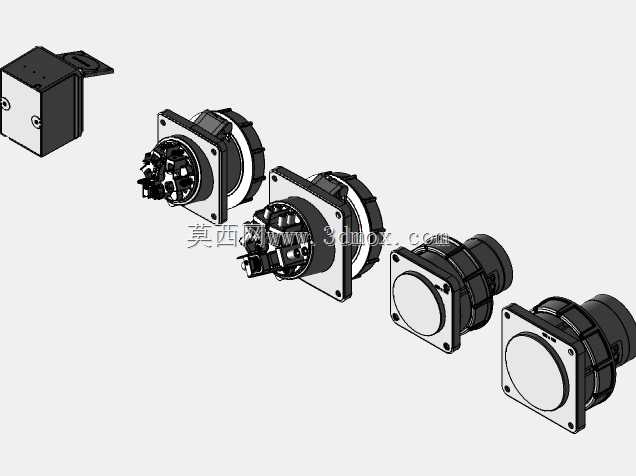

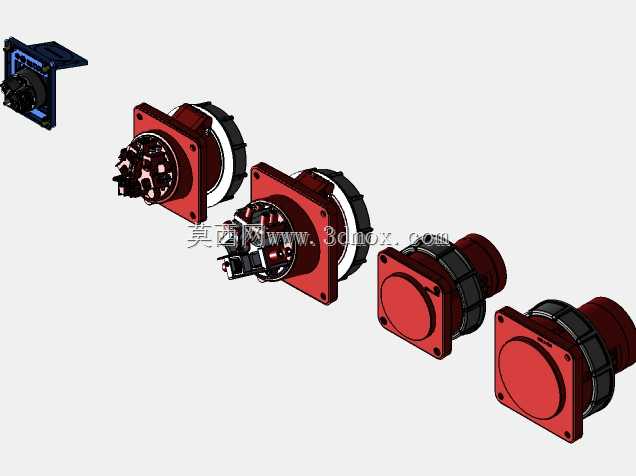

　　也提升了插芯的抗氧化能力，延长户外使用的寿命。插头尾部设计了线缆锁紧格兰头，接入线缆后拧紧格兰头可夹紧线缆外护套，避免线缆受外力拉扯时线芯与插针的连接点脱落，同时格兰头处也配有密封胶圈，防止液体从线缆进线位置渗入接头内部。在三维建模过程中，所有配合面的公差均按照工业接插件的行业标准设置，旋转锁紧结构的卡扣行程、插针与插孔的配合间隙都做了精准还原，可直接用于配电系统的装配干涉检查，也可作为设备电气接口设计的选型参考，帮助结构工程师在设备设计阶段提前预留接插件的安装空间，避免后期装配时出现空间不足、线缆弯折半径不够等问题。
