单节18650锂离子电池立式固定支架结构

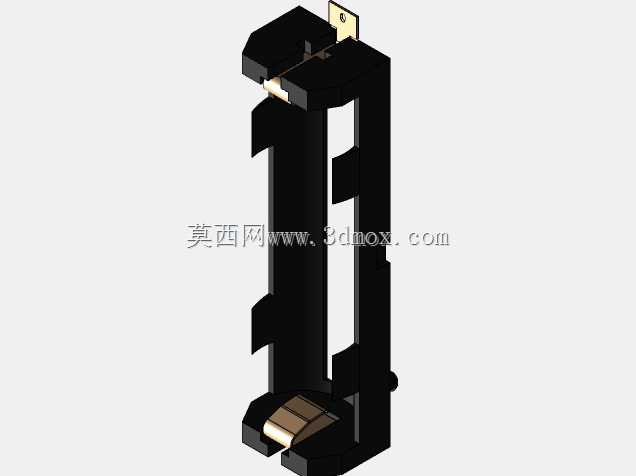

　　这款单节18650锂离子电池固定支架，主要面向小型便携电子设备、手持检测仪器、小型储能模组的单电池固定场景，解决圆柱锂电池在设备内部无可靠定位、受振动易移位松脱的问题。从结构设计来看，支架采用立式侧装布局，整体为长条形框架式结构，主体通过两侧对称的弧形卡扣环抱18650圆柱电芯，卡扣预留了0.2mm的装配过盈量，既可以保证电芯推入时的顺畅度，又能在装配完成后提供足够的抱紧力，避免设备在运输、使用过程中受振动冲击出现电芯窜动。支架上下两端分别集成了弹片接触位，上端弹片对应电芯正极，采用带定位凸点的镀金接触片，凸点高度0.3mm，能够刺破电芯正极表面可能存在的氧化层，降低接触电阻；下端弹片对应电芯负极，采用带缓冲弯折的铜质弹片，

　　可吸收电芯长度方向的尺寸公差，同时在设备受跌落冲击时提供缓冲余量，避免硬接触导致的电芯外壳凹陷、内部极片错位。设计过程中重点考虑了安装边界的适配性，支架背部预留了两个定位柱安装位，可直接卡入设备壳体的对应定位孔，无需额外螺丝固定，减少装配工序；支架侧面设置了走线槽，可容纳电芯正负极引出的导线，避免导线被电芯挤压破损。从尺寸边界来看，支架整体长度适配18650电芯的标准长度65mm，环抱部分内径匹配18mm的电芯直径，整体壁厚1.2mm，在保证结构强度的前提下尽可能压缩占用空间，适配小型设备内部紧凑的安装空间。支架两侧还设置了拼接卡槽，当需要多节电池组合使用时，可通过卡槽将多个单节支架拼接成多联电池架，无需重新开模，

　　提升了零件的通用率。在实际应用中，这类支架常被用于手持测温仪、便携式充电宝、小型户外照明设备、工控手持终端等产品的电池仓内部，替代传统的胶带粘贴、泡棉挤压固定方式，提升电池固定的可靠性，同时方便后期电池更换维护。设计时还规避了电芯包裹过严的问题，支架框架预留了超过60%的镂空面积，保证电芯在充放电过程中的散热需求，避免热量积聚影响电芯循环寿命。接触弹片的安装位采用了嵌入式设计，弹片装入后通过支架本体的热熔柱固定，不会出现弹片移位、接触不良的问题，弹片与塑胶主体之间预留了0.1mm的间隙，避免长期使用后塑胶蠕变影响弹片的接触压力。
