铲级多工位级进冲压模具结构

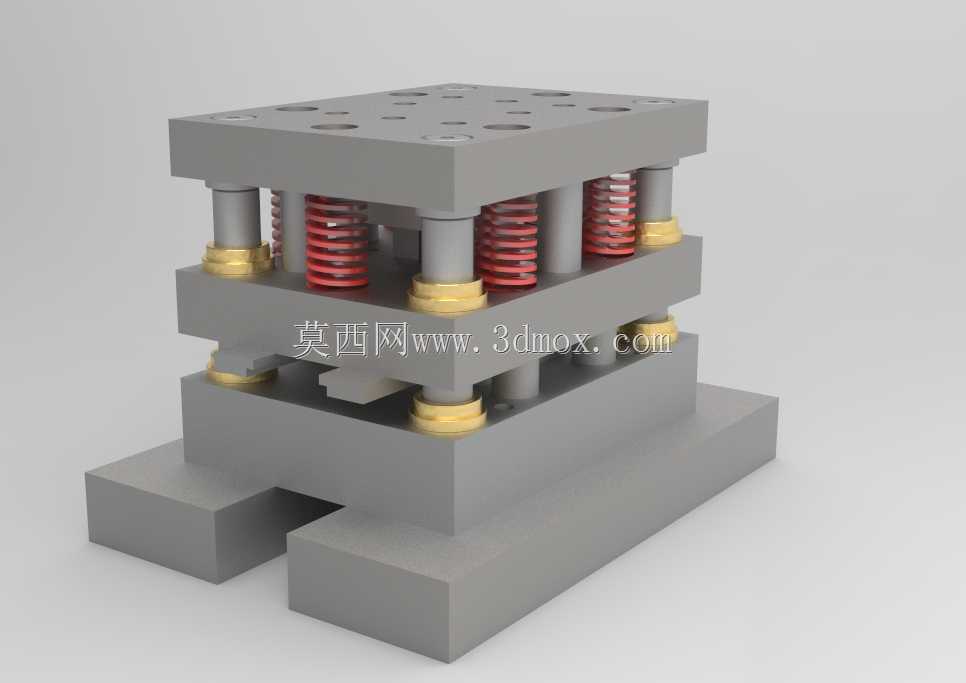

　　这套级进冲压模具主要面向偏心压力机配套的连续冲压工位，用于薄金属板料的多工序连续送料、冲裁、局部成型与落料作业。模具采用多层板叠合的典型精密冲模布局，最下方为带安装槽口的模座底板，底板两侧开设的凹槽可直接嵌入压力机工作台的T型槽定位区域，安装时通过压板或螺栓完成锁紧，底板的外伸支撑结构保证合模过程中整机受力不发生侧向偏移。

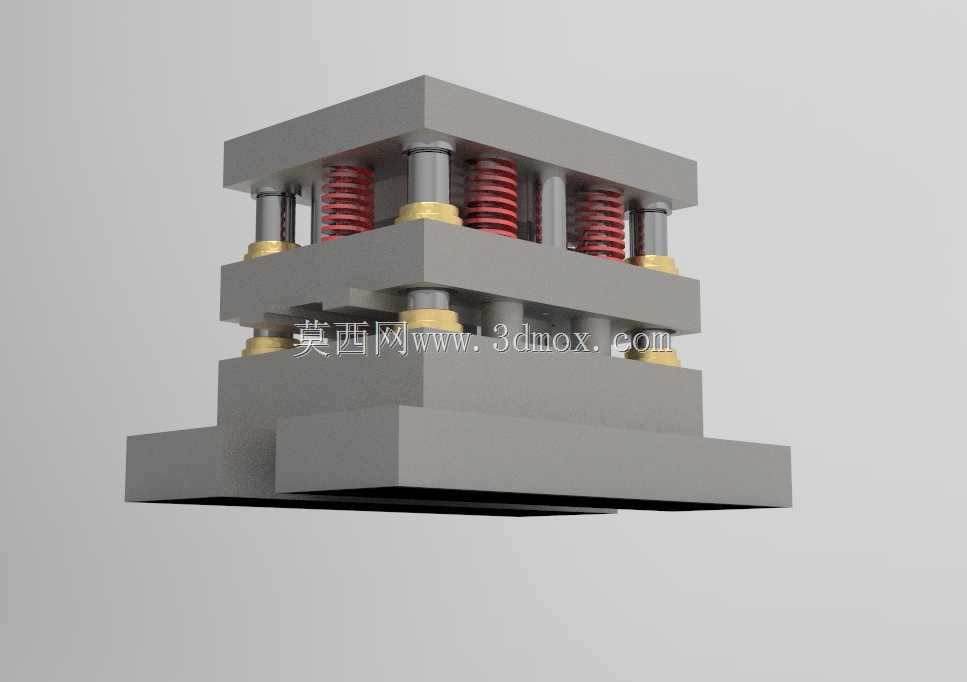

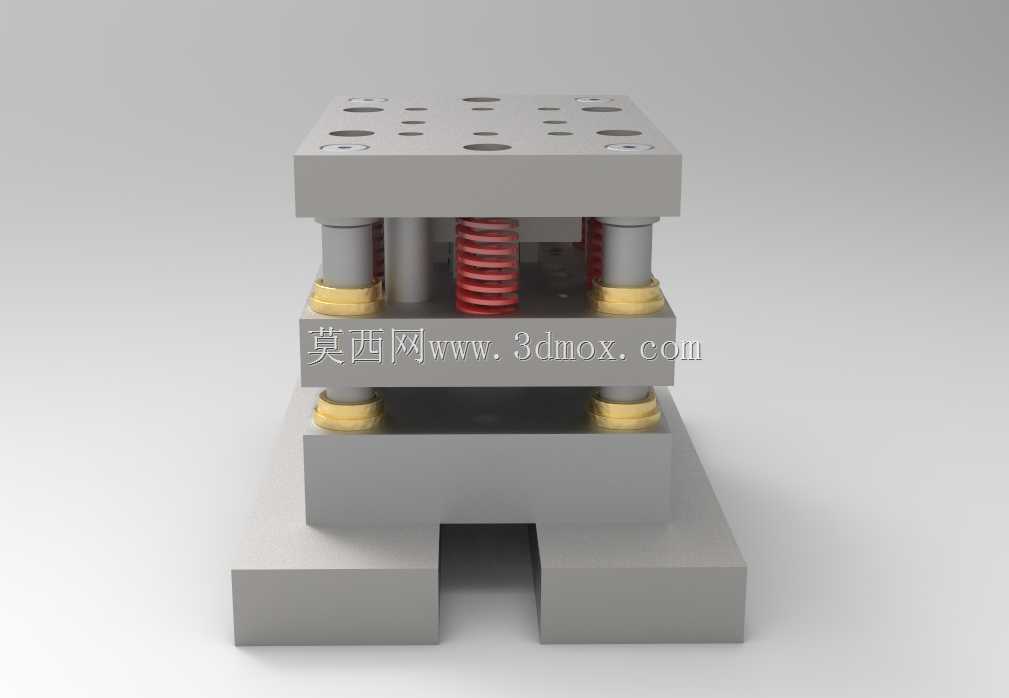

　　模架中段设置下模固定板与凹模板，板件之间通过等高导柱完成上下对位，导柱外周套装黄色耐磨导向衬套，衬套与各层模板的安装孔采用过渡配合，压装后保证导柱滑动间隙控制在微米级，避免高速连续冲压时上下模出现错口。四根红色重载螺旋压簧分布在导柱旁侧，弹簧上端抵接上模卸料板、下端坐落在下模支撑面，开模状态下卸料板被弹簧顶起，使板料在送进过程中与凸模端面保持安全间距；合模时卸料板先压紧料带，随后凸模下行完成冲切，压簧全程提供稳定的压料力，防止薄板在冲裁瞬间发生翘曲、移位。

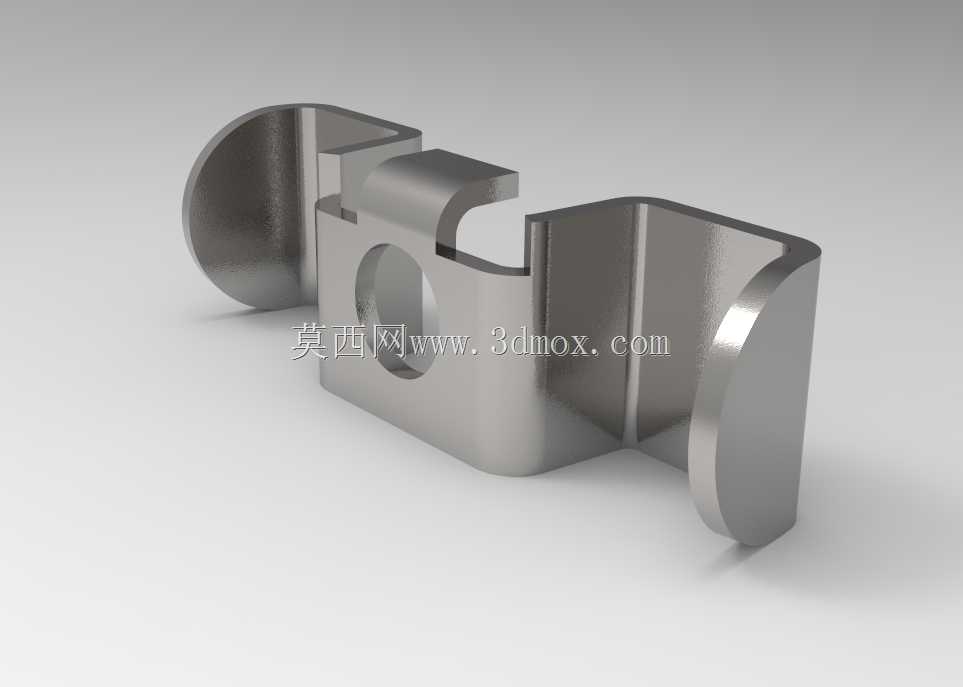

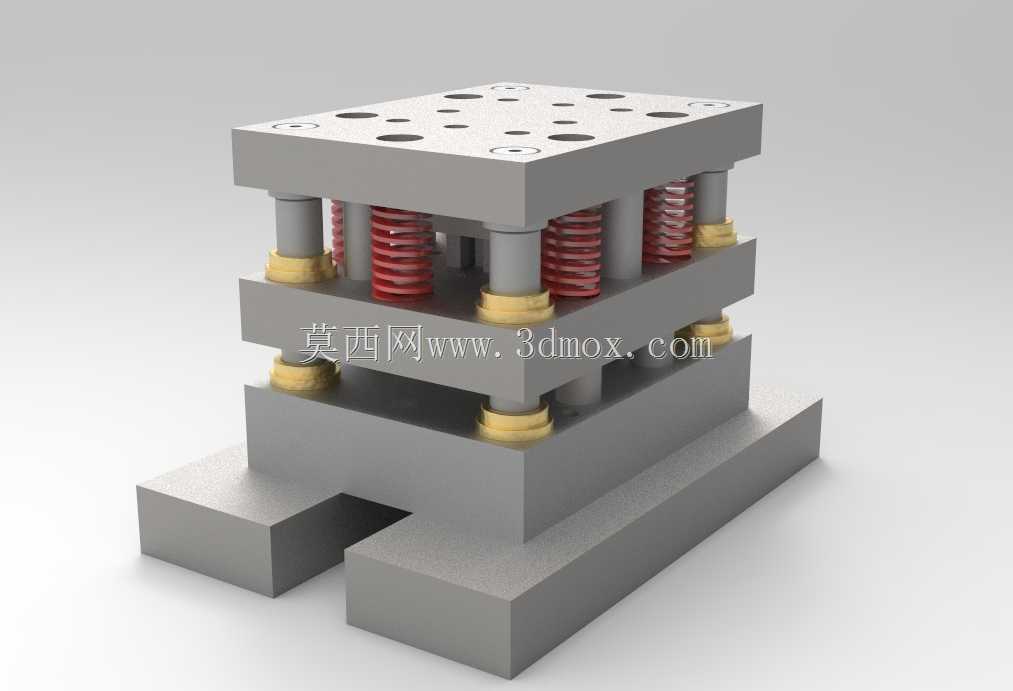

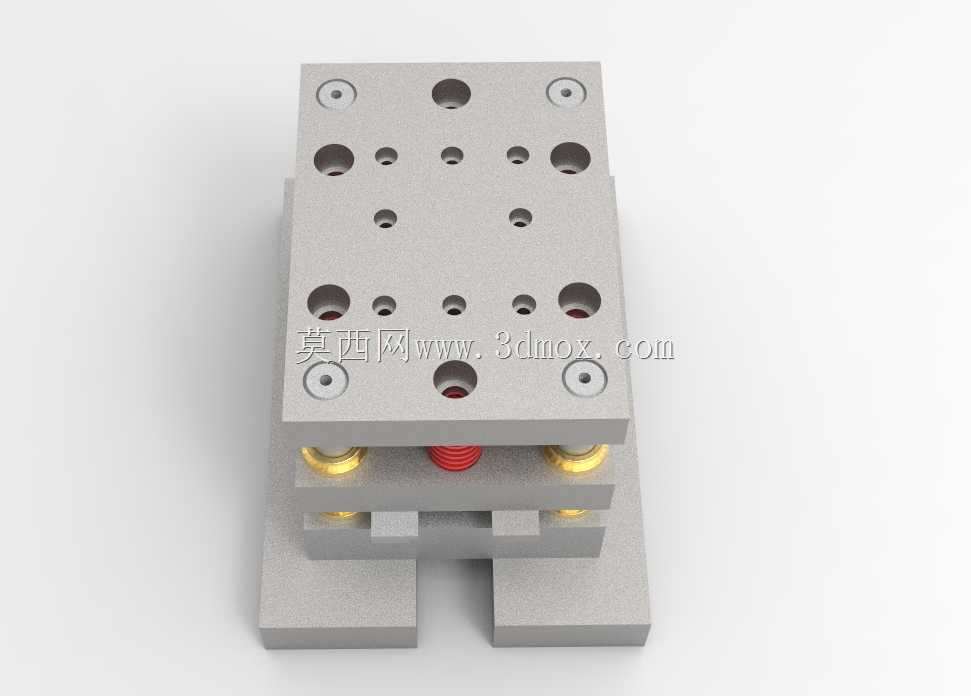

　　最上层为上模座与凸模固定板，上模座顶面阵列布置多组安装孔与销钉孔，既可以通过模柄与压力机滑块连接，也能采用压板直接锁紧在滑块端面，适配不同吨位的开式偏心压力机。板面上分布的不同孔径通孔对应不同工位的凸模穿过位置、卸料螺钉过孔以及定位销孔，各孔位的坐标完全匹配料带步距排布，料带沿模具纵向逐工位送进时，依次完成导正孔冲制、外形冲裁、铲型特征弯曲成型、最终工件落料，整套工序不需要中途转序，单次滑块行程即可产出一个成品工件，在常规偏心压力机节拍下每小时可稳定产出数千件冲压件。

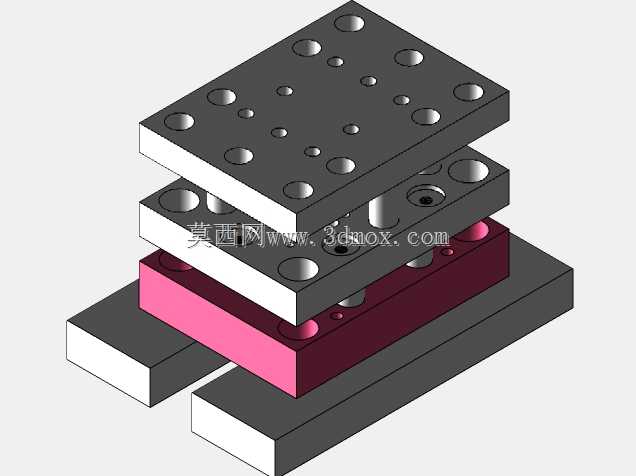

　　从结构设计逻辑来看，这套模具将卸料、导向、弹性复位、凸模固定四个功能模块完全分层独立：导向部件不承受冲压载荷，仅负责上下模的对位精度；压簧的预压量通过衬套高度与卸料螺钉行程共同限定，既保证开模后卸料板的抬起高度足够料带通过，又避免合模时弹簧压并失效；各层模板之间采用内六角螺钉锁紧、圆柱销定位，拆装维护时可以逐层拆解，单独更换磨损的凸模或凹模镶块，不需要整体报废模架。

　　安装边界方面，下模座的整体底面为平面支撑，底部两侧的凸台结构卡在压力机工作台的避让槽内，模具闭合高度可通过增减垫板厚度适配不同滑块行程的压力机；导柱的有效导向长度大于模具最大开启行程，保证滑块在上止点位置时导柱仍不脱离衬套，杜绝合模啃模风险。料带的送进方向沿模具长度方向布置，侧面可搭配外部自动送料机与导料板，料带进入模具前先完成校平，各工位的导正销插入预冲的工艺孔后修正送料误差，最终成型的铲类冲压件从模具末端的落料口滑出，直接接入集料盒。整套结构兼顾了连续冲压的生产效率与模具自身的维护便利性，适合中小尺寸五金冲压件的批量量产场景。
