多片式湿式摩擦离合器结构设计

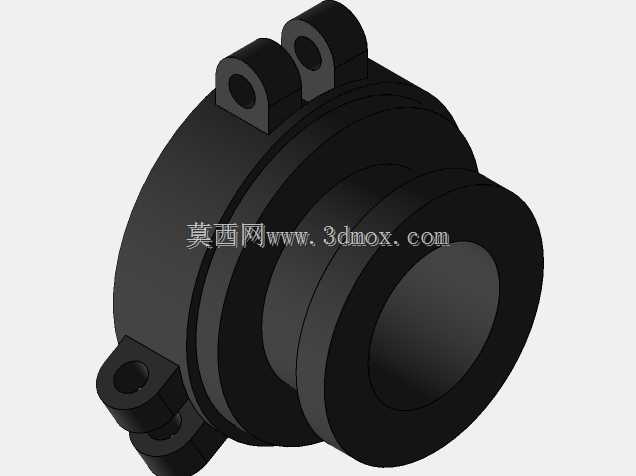

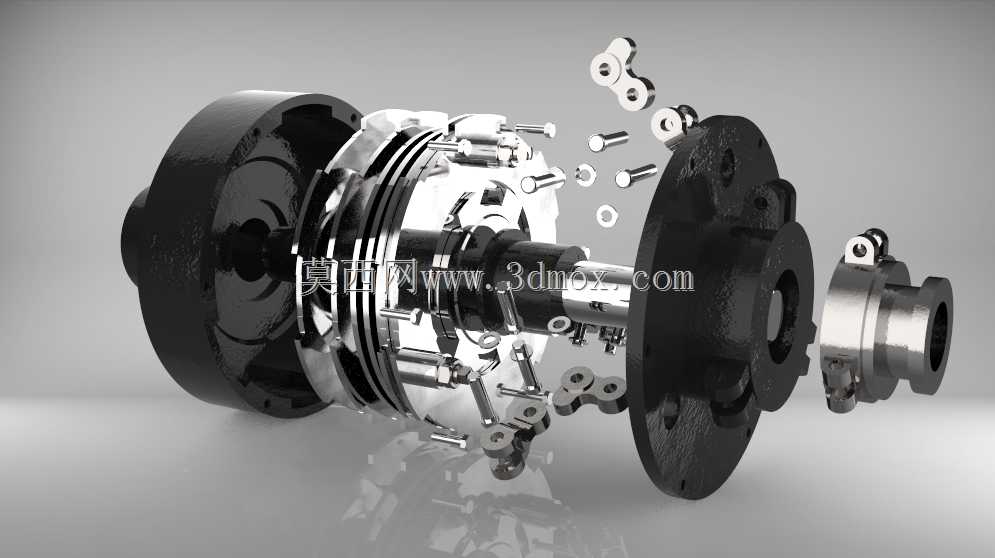

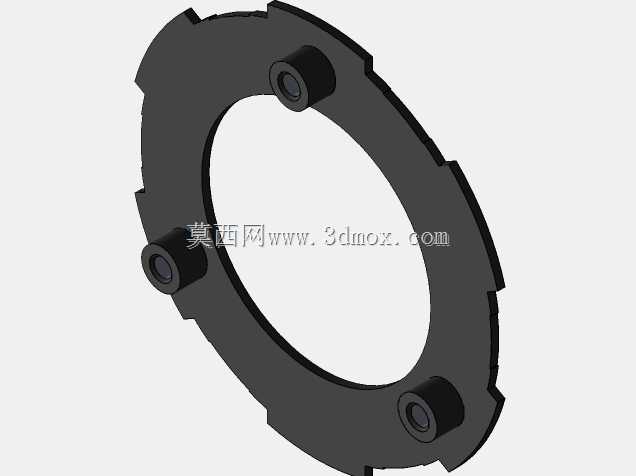

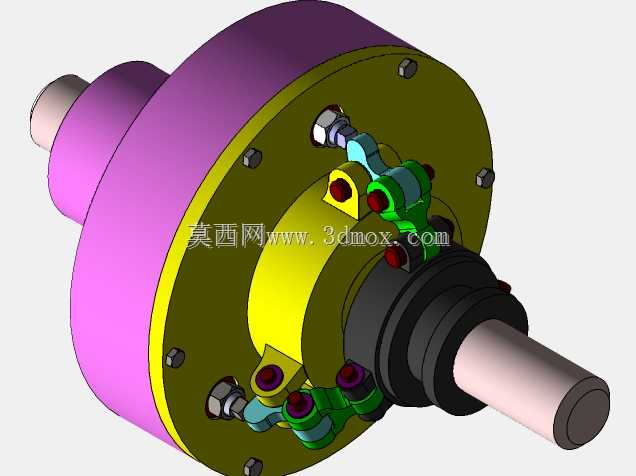

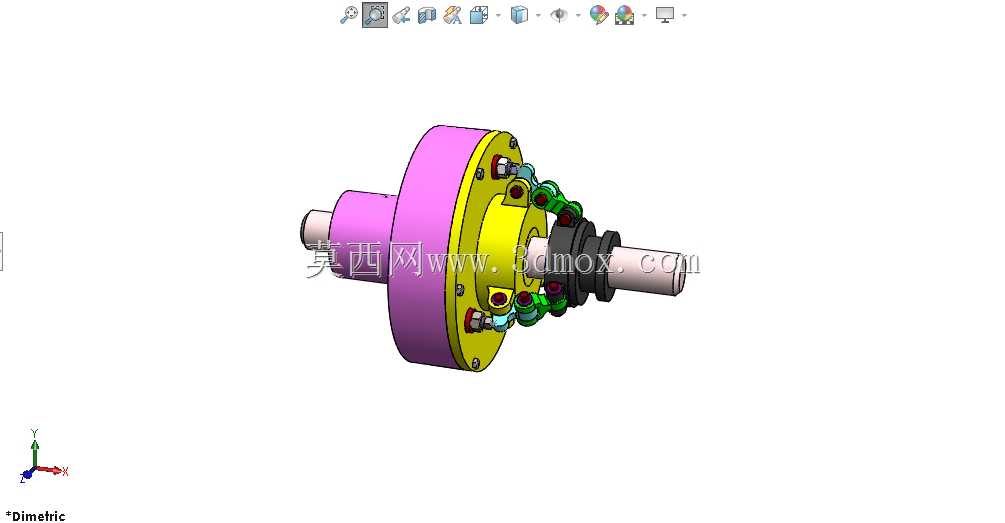

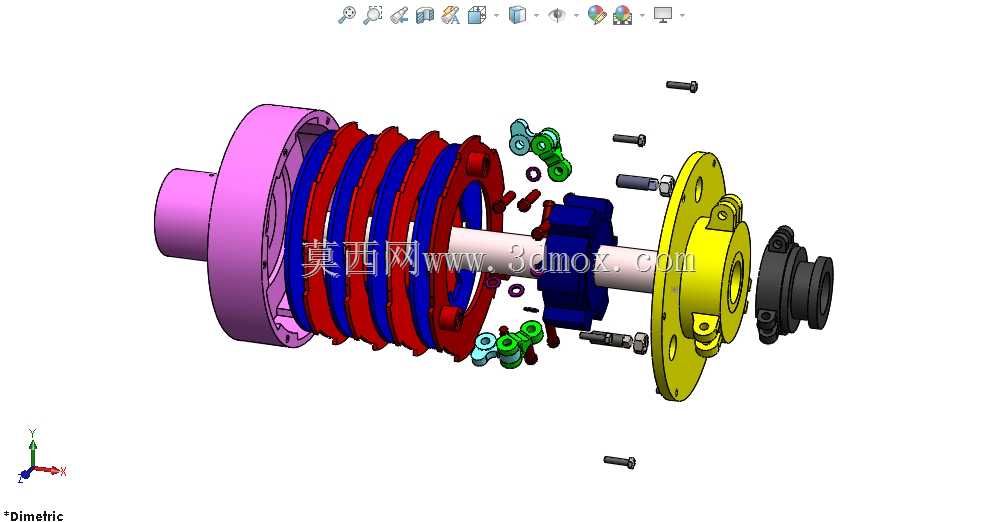

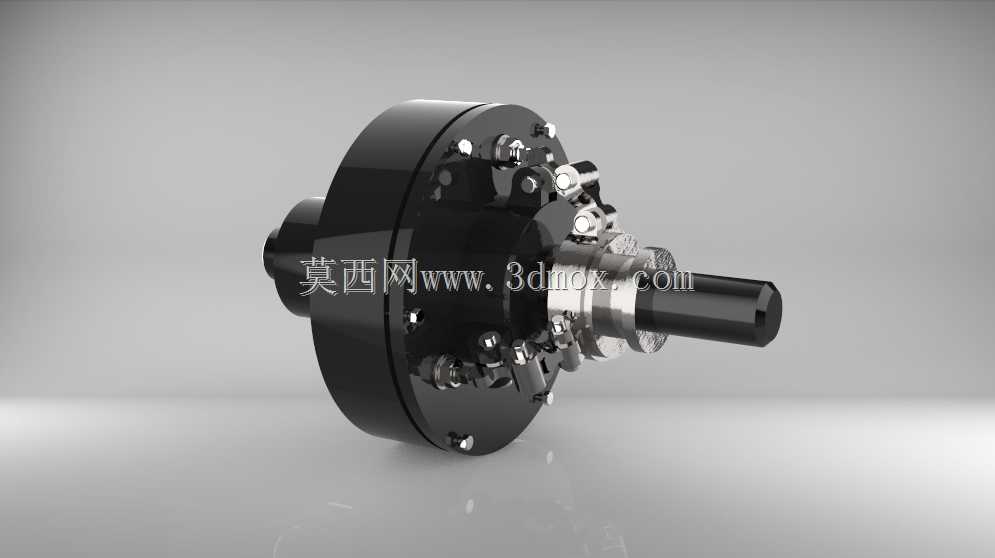

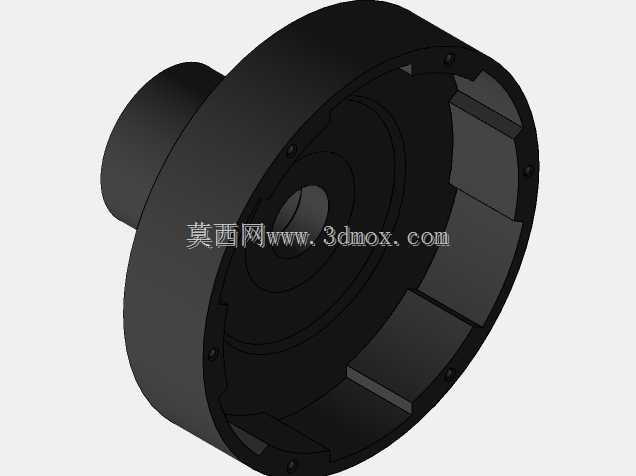

　　多片式摩擦离合器是机床主轴传动、工程机械变速系统中应用极广的传动离合部件，这套结构的设计核心围绕湿式工况下的扭矩传递稳定性展开，区别于单片干式离合器的散热逻辑，湿式结构通过油液浸润摩擦副，能在高频率接合、分离的工况下保持稳定的摩擦系数，避免局部烧蚀问题。从结构布局来看，主动轴侧的摩擦片与从动轴侧的对偶片交替叠装，每片摩擦片的表面开有径向油槽，既可以保证接合过程中油膜快速建立，也能在分离时快速泄油，避免带排扭矩过大导致的从动轴拖转问题。安装边界上，整套离合器的外壳通过止口与驱动端箱体定位，输入轴通过花键与主动摩擦片组的内毂连接，输出端的滑轮毂通过平键与从动轴固定，轴向尺寸控制在适配CA6140车床主轴箱的安装空间内，

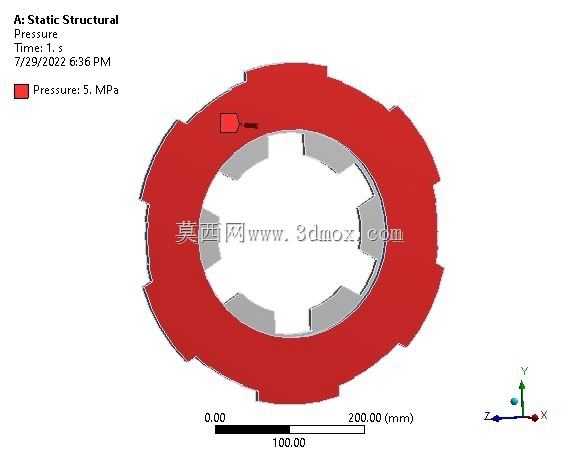

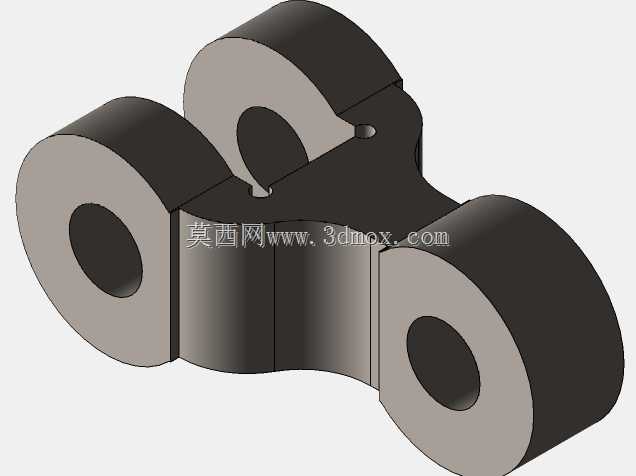

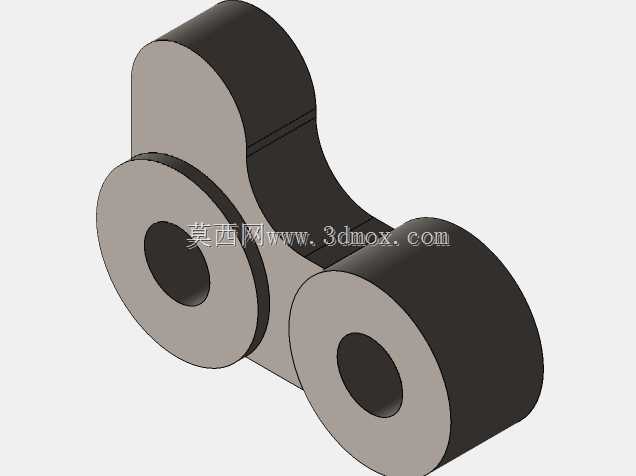

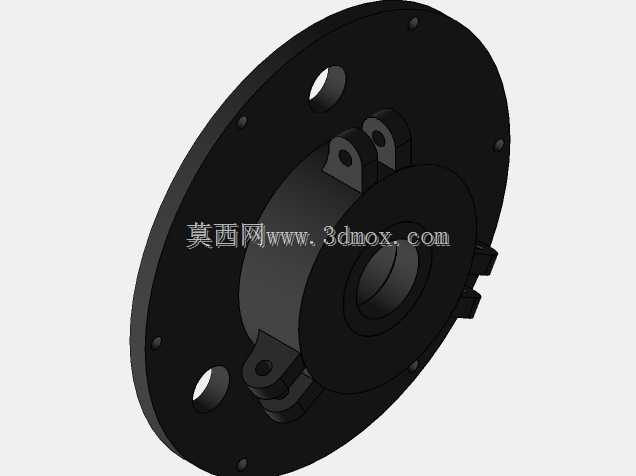

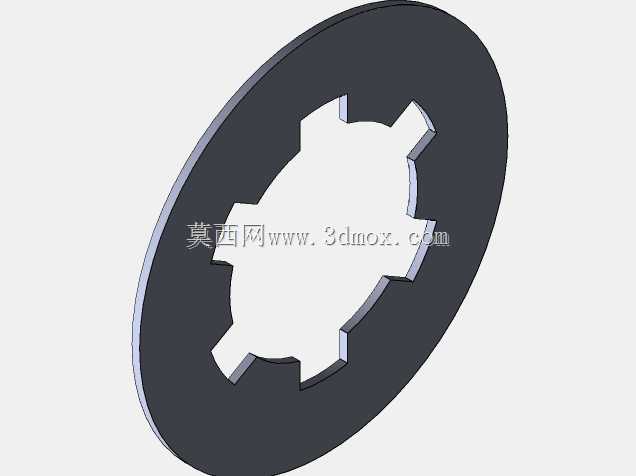

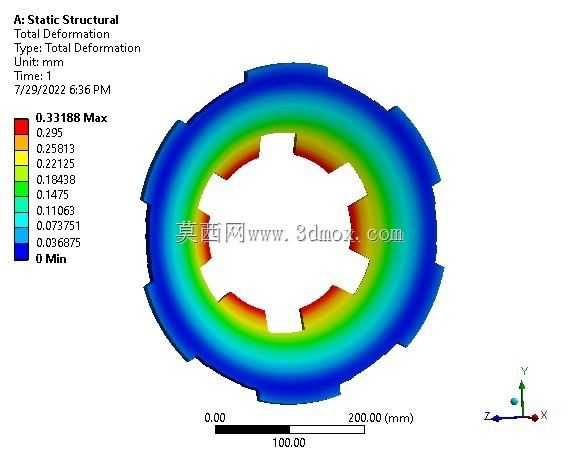

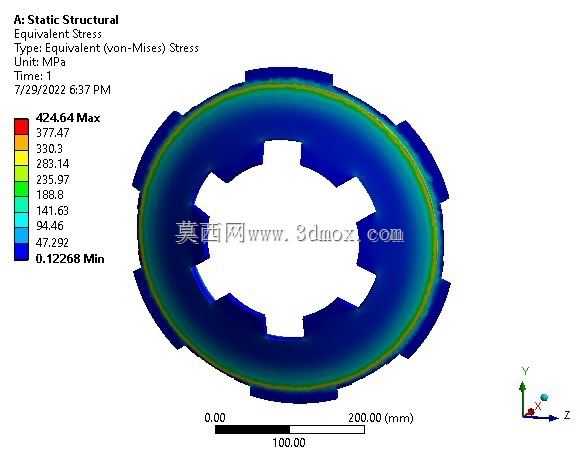

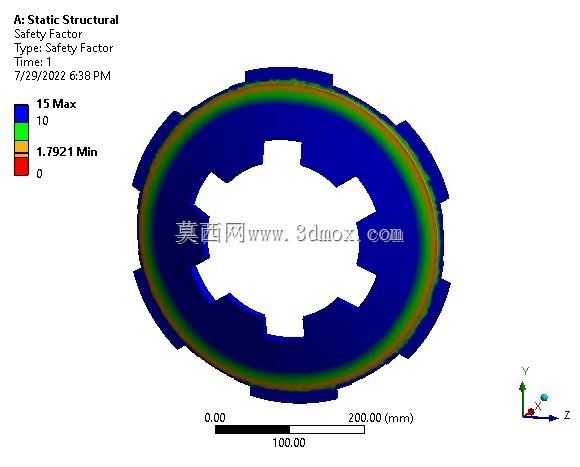

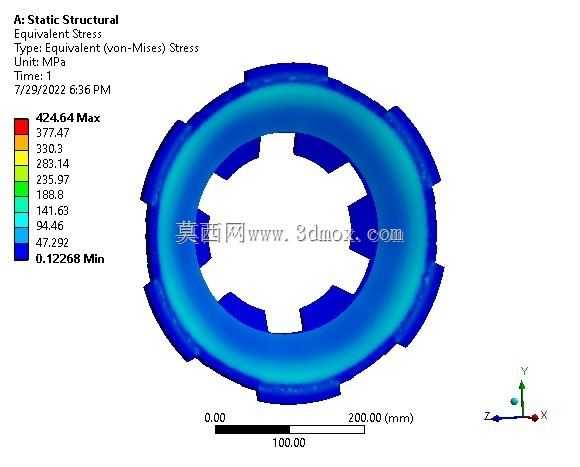

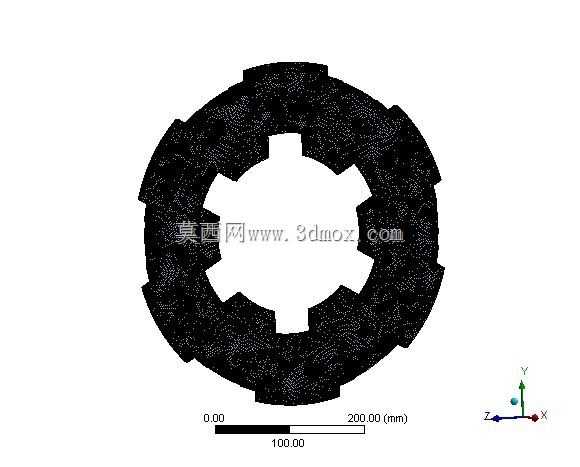

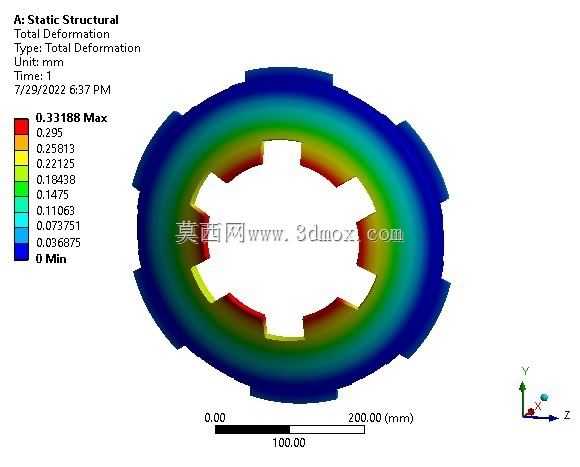

　　径向最大轮廓不干涉箱体内其他变速齿轮的运转路径。设计过程中需要重点考量摩擦片的压紧力分布，外部施压结构通过周向均布的压爪将轴向力均匀传递到摩擦片组端面，避免局部压力过大导致的摩擦片偏磨，每片摩擦片的平面度公差控制在0.02mm以内，保证接合时整个摩擦面的接触率不低于85%，防止扭矩传递过程中出现打滑、抖动问题。实际应用场景中，这类离合器多用于需要频繁启停、变速的机床进给系统、工程机械传动箱，通过控制摩擦片的压紧程度还能实现半联动状态下的平稳扭矩传递，避免传动系统受到刚性冲击。整套结构的所有零件都做了装配适配设计，摩擦片的内花键、外齿分别与内毂、外毂的花键槽做了间隙配合，保证轴向移动时无卡滞，分离状态下各摩擦片之间的间隙均匀控制在0.

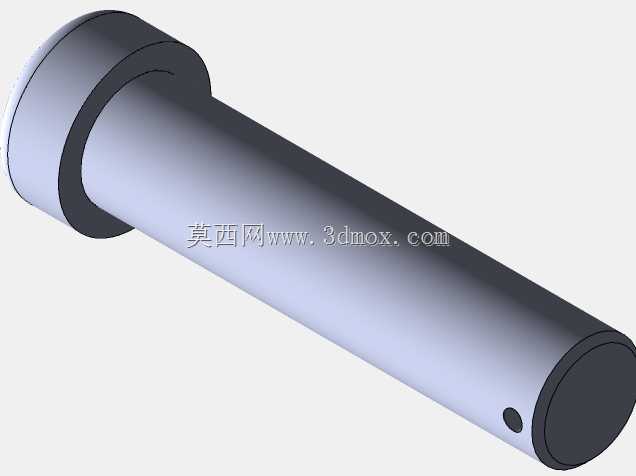

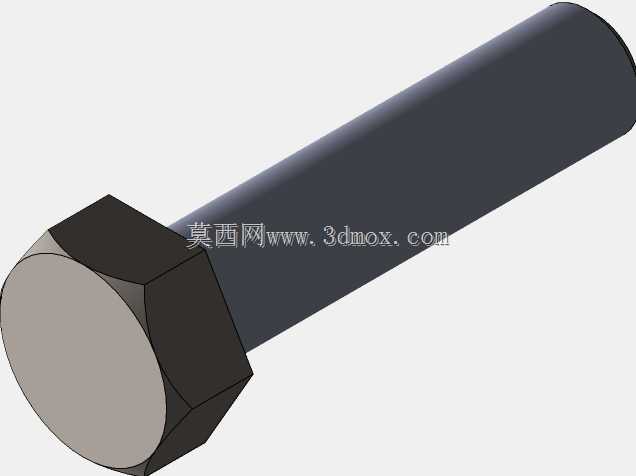

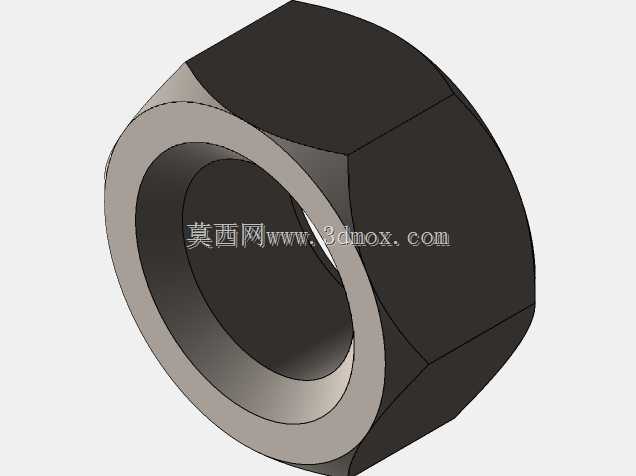

　　2mm到0.3mm之间，既不会因为间隙过大导致接合行程过长，也不会因为间隙过小出现分离不彻底的问题。外壳上设置的润滑油道接口直接对接设备的润滑系统，保证工作时油液能持续流经摩擦副间隙，带走接合过程中产生的热量，同时冲刷掉摩擦产生的磨屑，延长组件的使用寿命。从结构设计的练习角度出发，这套模型完整覆盖了盘类零件、轴类零件、紧固件、弹性元件的装配逻辑，通过半剖视结构可以清晰展示内部摩擦片组的叠装关系，以及压爪、复位弹簧的动作路径，能帮助设计人员理解多片离合结构的扭矩传递原理，在进行同类传动部件选型或改型设计时，可以直接参考这套结构的尺寸配合关系、零件布局逻辑，根据实际需要传递的额定扭矩调整摩擦片的数量、外径尺寸，匹配不同的传动功率需求。
