纸张裁切空气输送系统分流阀结构

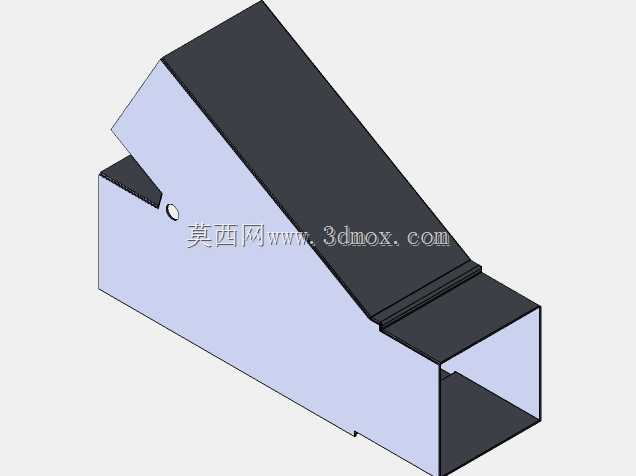

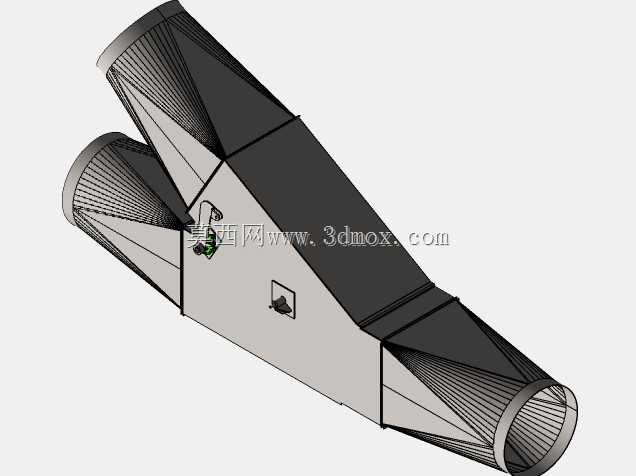

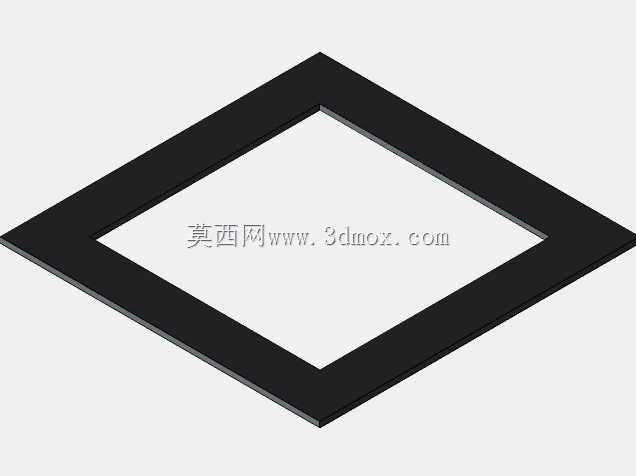

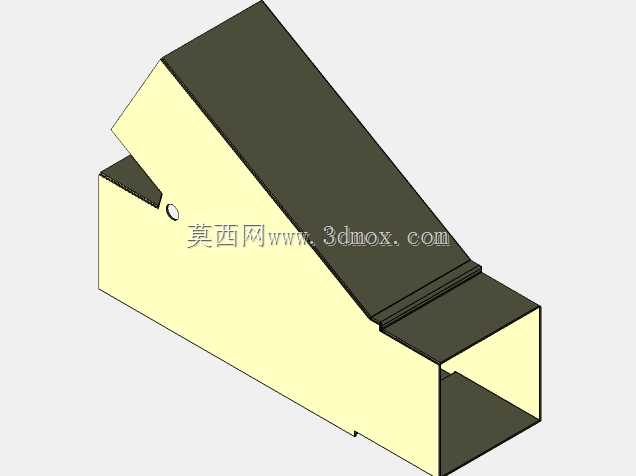

　　在印刷包装行业的纸张裁切后处理工段，裁切完成的单张纸张需要通过负压空气输送系统完成跨工位转运，分流阀作为该类气路系统的核心换向部件，直接决定了不同工位纸张输送路径的切换效率与气路密封性。这款分流阀的设计核心围绕低压大流量气路的快速换向需求展开，区别于常规工业管路阀门的高压密封设计，其内部流道采用大圆弧过渡结构，避免气路内出现直角突变造成的压损增大，同时减少纸张碎屑在流道拐角处的堆积卡滞风险。从安装边界来看，该阀整体采用方形法兰对接结构，进出口法兰的螺栓孔位采用等间距环形排布，可适配现有印刷裁切生产线的标准气路接口，无需额外制作过渡连接工装，阀体整体轴向长度控制在常规气路安装预留空间范围内，不会挤占生产线旁的操作维护通道。

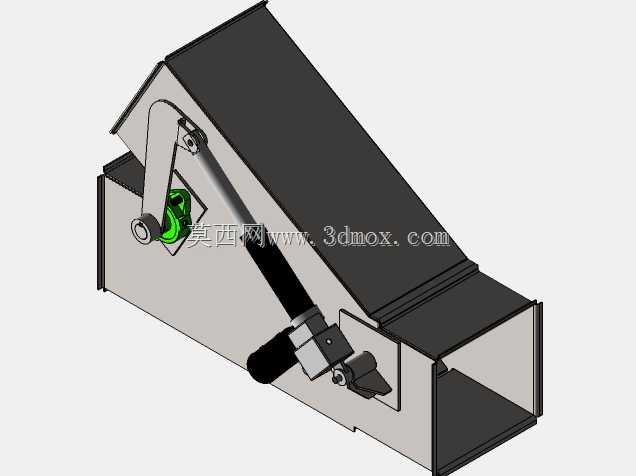

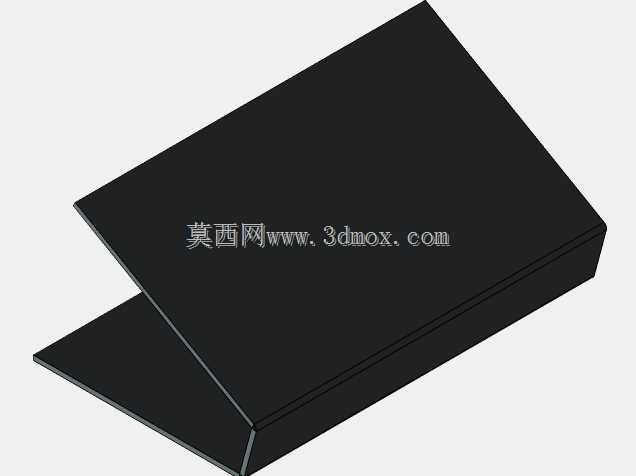

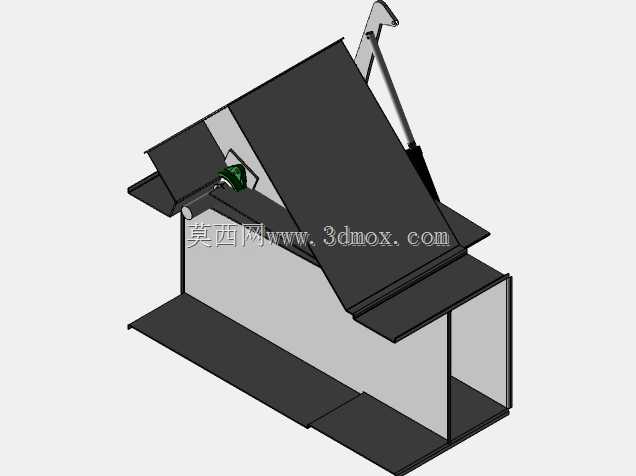

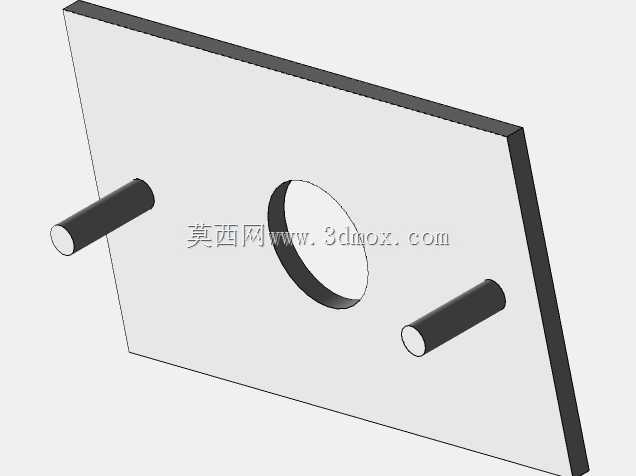

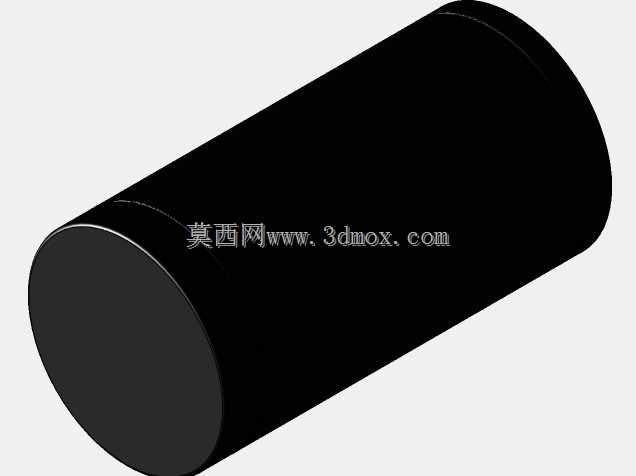

　　在功能特性层面，该分流阀采用内置式导流板换向结构，导流板的转轴位置经过流场仿真优化，换向过程中导流板与流道内壁的间隙控制在1mm以内，既保证换向动作无卡滞，又能最大限度减少换向状态下的气路泄漏，避免负压输送系统的压力波动造成纸张输送偏移、卡顿。设计过程中充分考虑了纸张输送工况的特殊性，阀体内壁全部做光滑圆弧过渡处理，没有突出的紧固件或加强筋结构，防止输送过程中纸张边角被勾挂造成破损，同时阀体底部预留了碎屑清理口，可在日常设备维护时快速清理积存的纸毛、纸屑，无需整体拆解阀体。从实际应用场景出发，该分流阀可适配不同幅面的纸张输送需求，通过调整导流板的换向行程，可实现单路进风对应双路出风的任意比例流量分配，

　　满足不同工位同时作业时的风量匹配要求，换向动作的响应速度可匹配生产线每分钟最高120次的裁切节拍，不会出现换向滞后导致的纸张错送问题。阀体外部采用加强筋布局在非流道侧的设计，在保证阀体整体结构强度、承受负压工况下不变形的同时，尽可能降低阀体整体重量，方便现场安装与后期维护拆卸，对接法兰处的密封槽采用梯形截面设计，配套常规橡胶密封圈即可实现可靠密封，无需定制特殊规格密封件，降低后期运维的配件成本。
