DIN933全系列外六角全螺纹螺栓组

　　外六角全螺纹螺栓是机械装配里使用频率最高的紧固件之一，几乎贯穿从机床床身、工装夹具、输送线机架到自动化设备本体的每一处连接节点。这套模型覆盖M6到M24的常用规格，对应DIN 933标准，也就是螺纹一直延伸到六角头下方的全牙型螺栓，区别于半牙螺栓只在端部一段加工螺纹的结构，它在薄板叠装、调节行程较长、螺母需要在螺杆上大范围移动的场合更有优势。

　　从实际选型角度看，全螺纹结构最大的好处是啮合长度不受光杆段限制。比如两块总厚度只有8mm的钣金支架，用半牙螺栓时如果螺杆过长，螺母拧到底仍可能压不紧板面；而全牙螺栓从头部下方第一牙开始就有完整螺纹，螺母可以在任意位置锁紧，薄板、厚板混搭或者需要频繁调整夹持厚度的工装都能适配。反过来，在承受较大剪切载荷的铰制场合，全牙段的有效截面积略低于同规格光杆，设计时要注意区分受力类型：纯轴向预紧的法兰连接、机架拼接用它很合适，而横向剪切为主的定位销配合面则应优先考虑铰制孔螺栓。

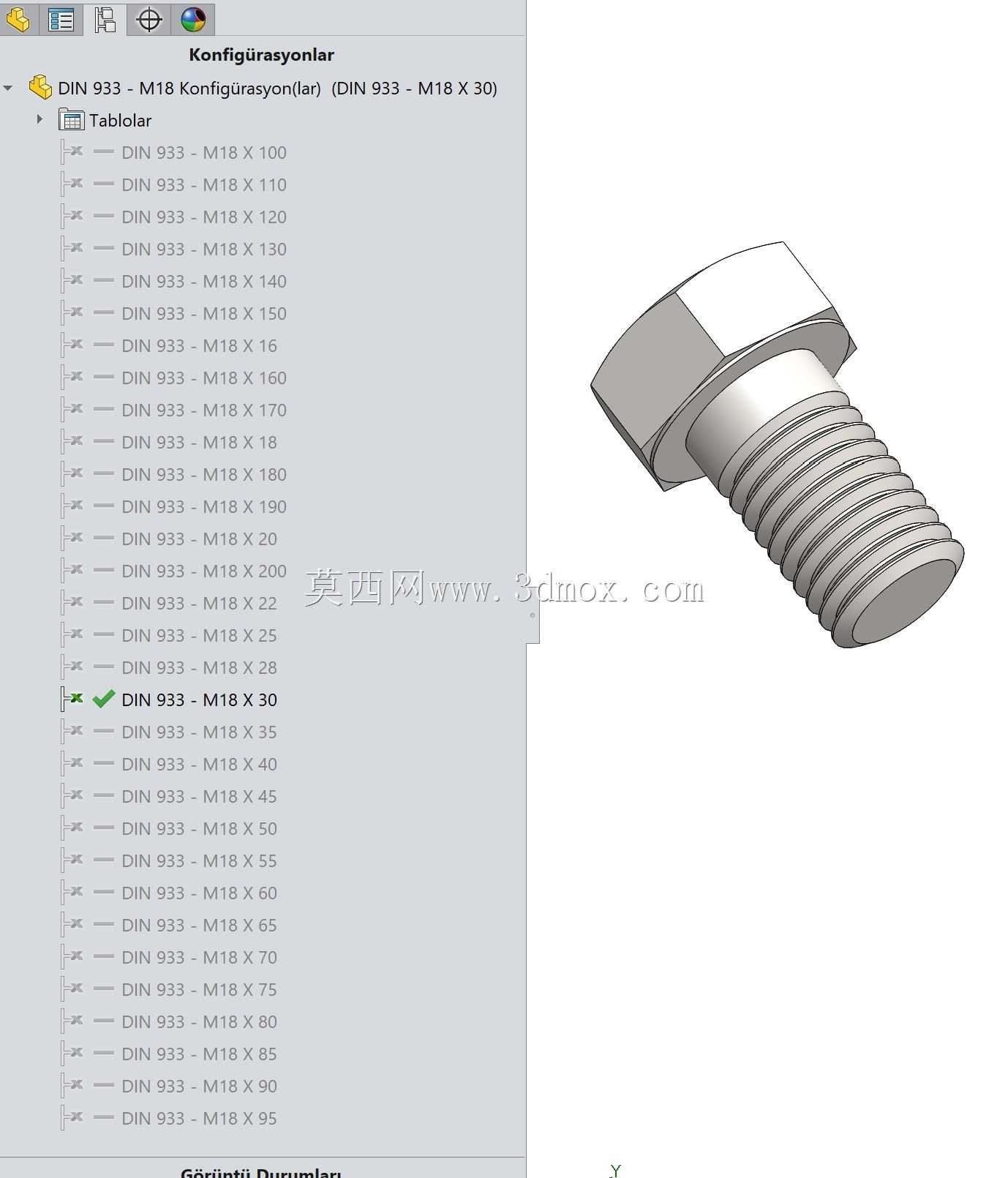

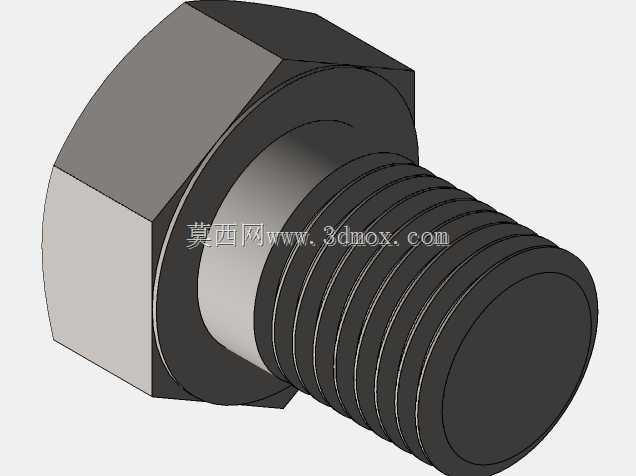

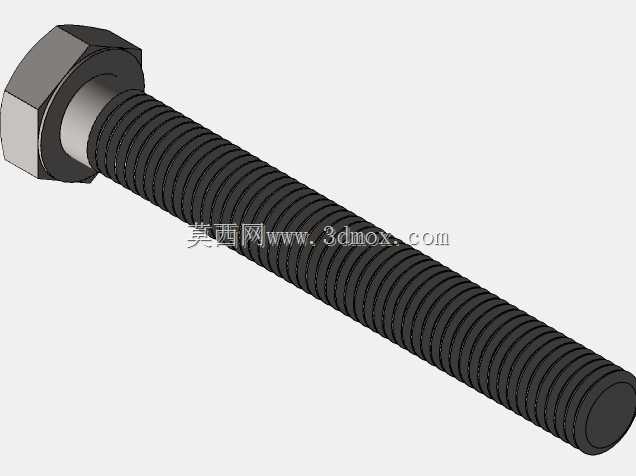

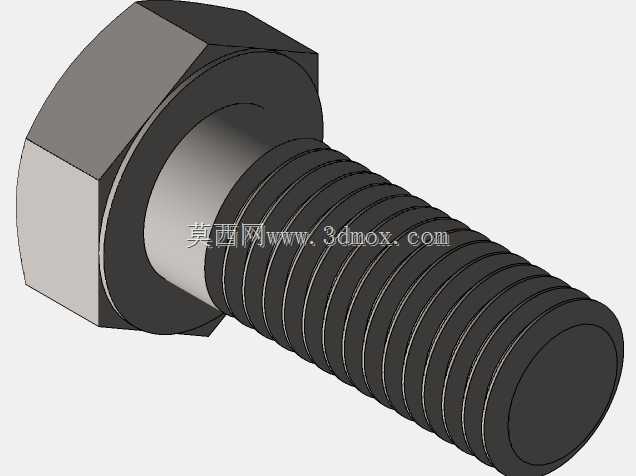

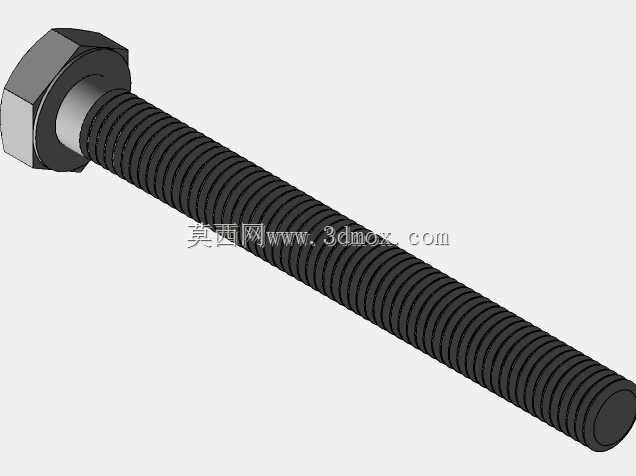

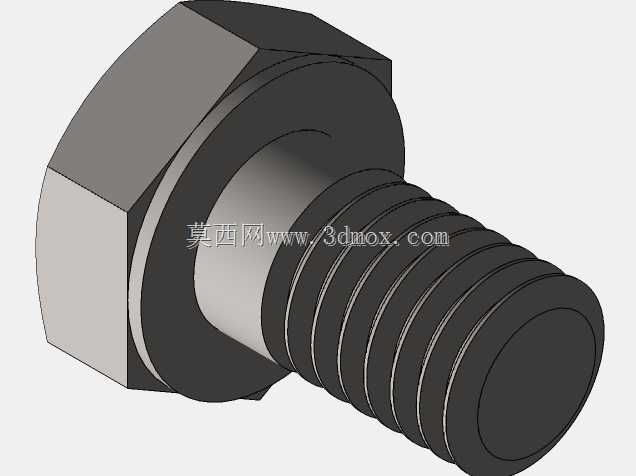

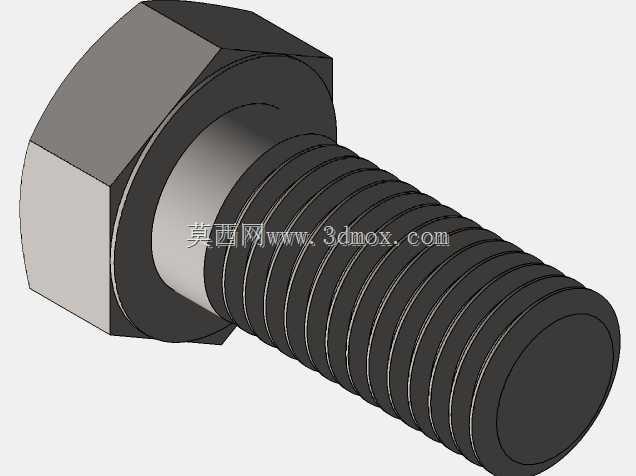

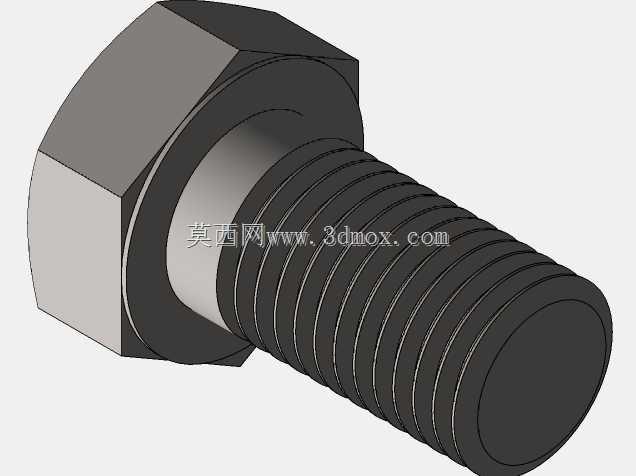

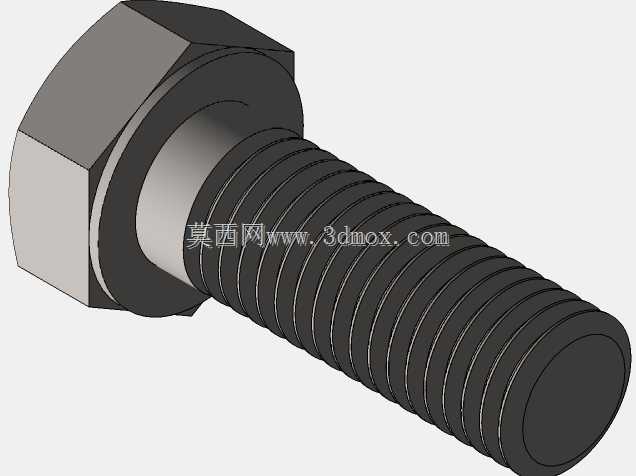

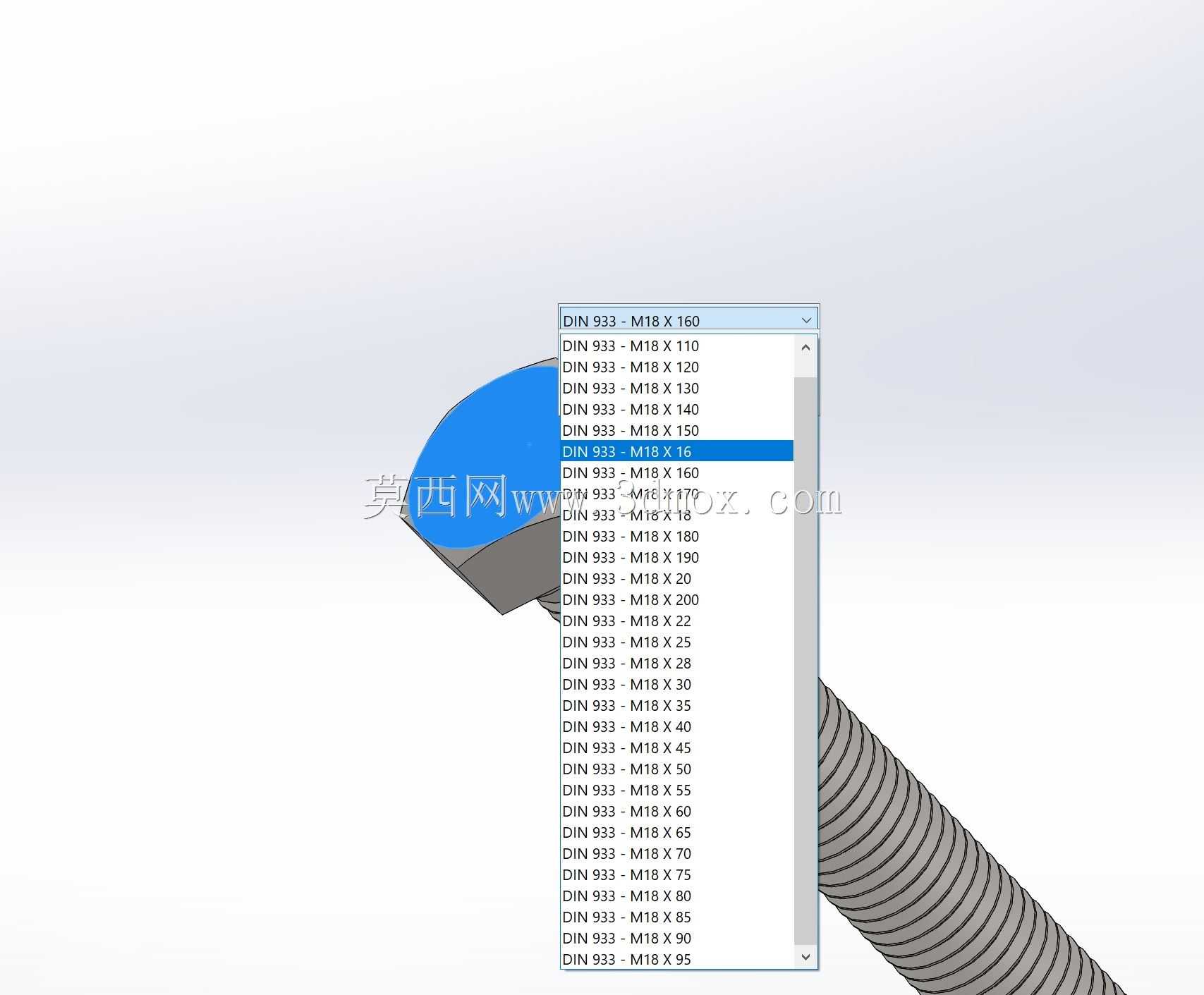

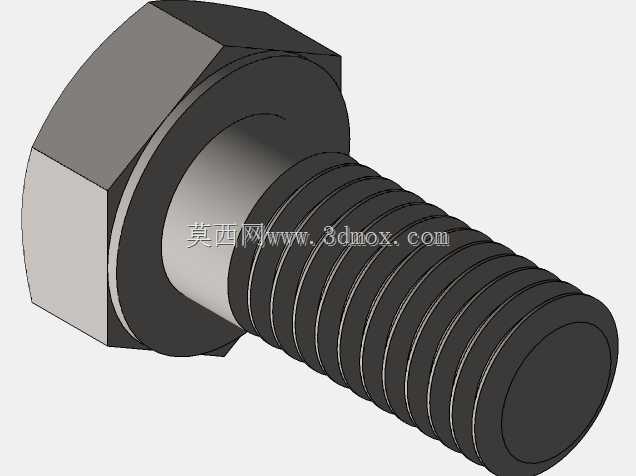

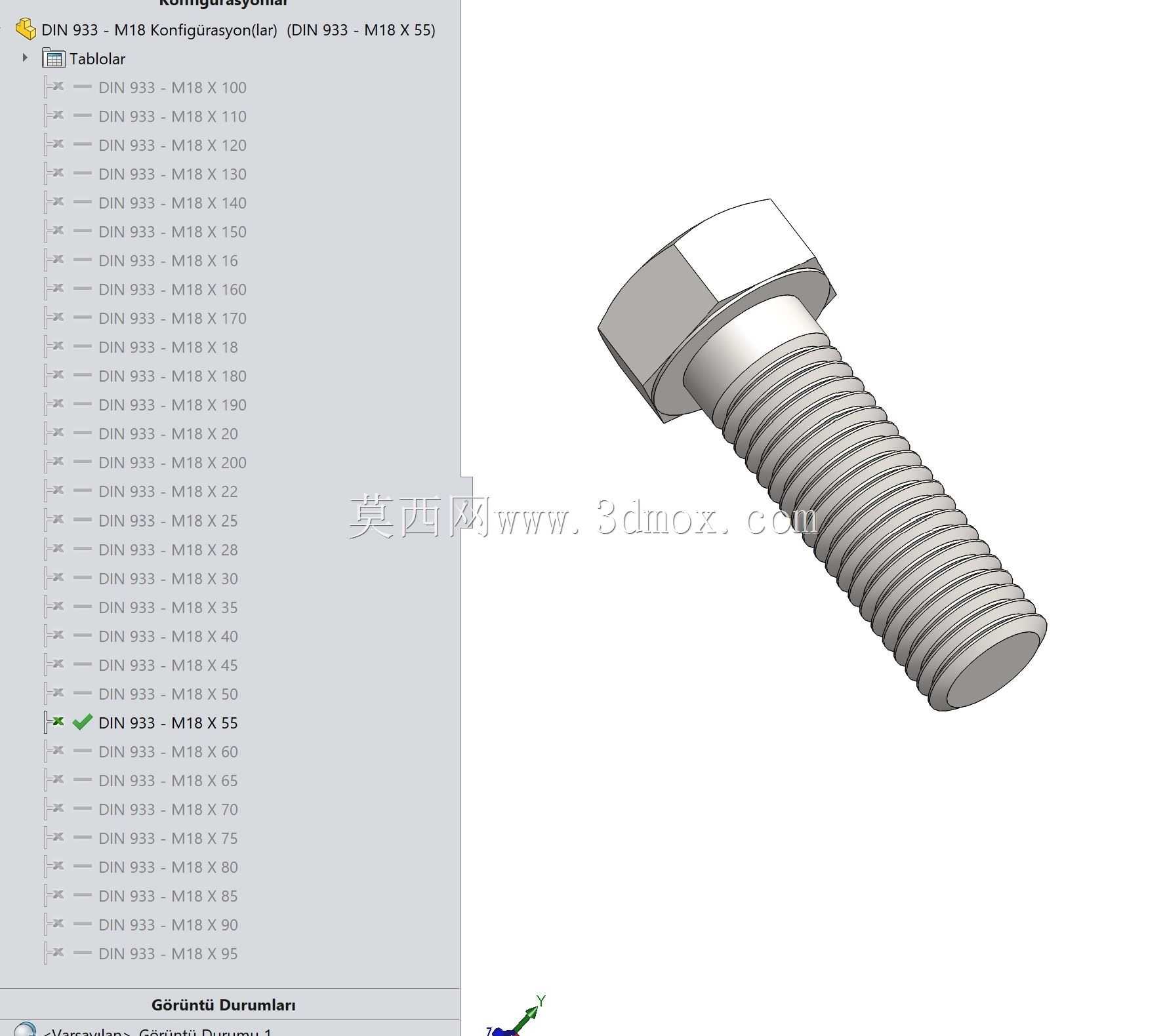

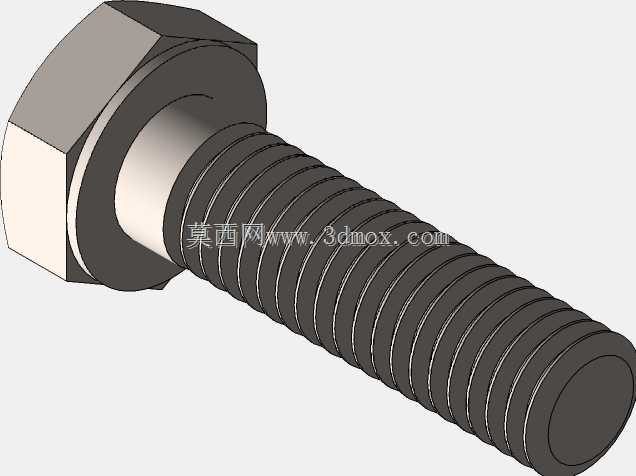

　　建模思路上，这套件把规格差异做成了配置项而不是一个个独立零件。六角头对边尺寸、头部厚度、螺杆公称直径、螺距以及长度系列都通过配置参数驱动，切换M6、M8、M10一直到M24时，六角头比例和螺纹长度会同步更新，工程图里调用也能自动带出对应的规格代号。螺纹部分采用真实螺旋牙型而不是贴图修饰，这一点在做干涉检查时很关键——全牙螺栓拧入螺纹孔或者与螺母配合时，牙顶牙底的间隙、旋入深度是否足够、端部会不会顶到孔底，都能在装配体里直接看出来，避免出工程图时只画了示意螺纹、到现场才发现螺栓过长顶死。

　　外形与安装边界需要结合规格逐一核对。以M系列粗牙为例，M6对边约10mm、头部厚度约4mm，M8对边13mm、头厚5.3mm，M10对边16mm、头厚6.4mm，M12对边18mm、头厚7.5mm，往上M16、M20、M24的对边和头厚依次增大，扳手空间也要随之放大。布局时不能只留螺杆穿过的孔位，六角头外侧要预留套筒或开口扳手的回转空间，成排密集布置的螺栓如果中心距过小，套筒会互相干涉，这在机架设计和阀块装配里是常见的返工点。长度方向上，全牙螺栓拧入后露出螺母的牙数建议控制在2到3牙，露太多浪费空间且容易磕碰，露太少则预紧力不足、容易松脱。

　　应用场景上，这类螺栓在机床防护罩固定、减速机与电机底座连接、输送带机架拼装、夹具压板锁紧中都大量使用。配弹簧垫圈或尼龙锁紧螺母可以应对振动工况，配平垫圈则用于分散压紧面压强、防止压伤铝合金或钣金表面。需要防腐的户外或食品设备场景，同一三维结构可以直接替换为不锈钢材质版本，几何配合关系不变。模型里把不同长度做成可选配置，设计师在装配时按实际板厚选规格，螺栓库调用、明细栏统计和采购下单就能保持一致，减少标准件选错型号、长度不匹配带来的装配停滞。整体而言，这套全系列外六角螺栓把标准件的参数化、真实牙型和安装边界都做了还原，适合作为通用紧固件库直接嵌入设备设计流程。
