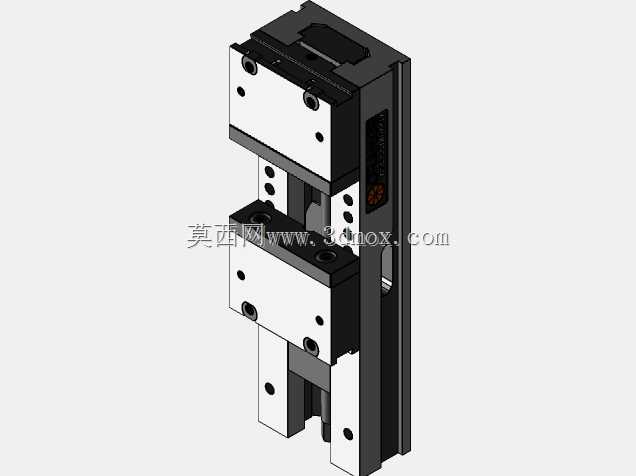

双工位加长行程精密机用虎钳结构

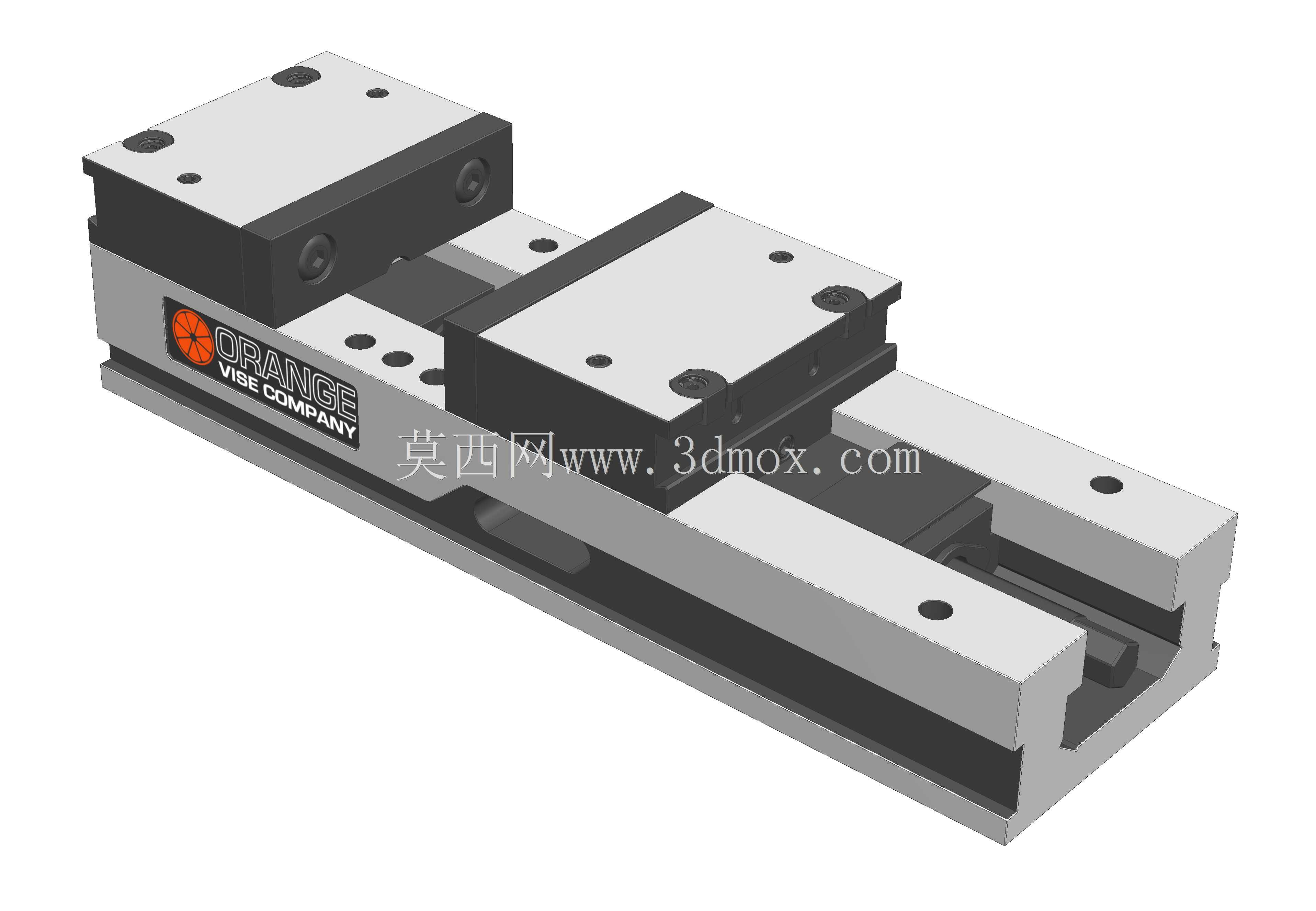

　　该夹具属于机床加工场景中常用的机用虎钳类工装，整体采用长底座、双夹紧单元并列布置的结构形式，主要面向加工中心、数控铣床、精密钻床等设备的工件装夹环节。在常规单件虎钳只能夹持一组坯料的基础上，这种加长钳体方案把两个独立钳口模块集成在同一条导轨底座上，一次装夹定位后可同时固定两个工件，或者在长型材、长条形零件加工时分段支撑夹紧，减少操作人员反复找正、重复拆装夹具的辅助时间。从实际产线使用来看，这类结构尤其适合中小批量零件的批量铣削、钻孔、倒角工序：操作人员在主轴加工第一个工位工件的同时，可在机床安全门外侧完成第二个工位的坯料预装与清屑，设备切削循环与上下料操作能够部分重叠，明显提升机床主轴的有效利用率。

　　底座部分采用整体长条形承载设计，两侧设置连续的平直导向面，为两个活动钳体提供统一的运动基准，避免多套独立虎钳并排安装时各自找正带来的平行度误差。底座底面为平整安装基准面，预留的安装孔位可直接穿过T型螺栓固定在机床工作台上，安装时只需找正底座长边与机床X轴进给方向的平行度，两个钳位的相对位置即可同步确定，相比在工作台上分别布置两台虎钳，累计安装误差更容易控制。底座导向区域的截面高度经过加强，在夹紧力作用下能够抑制钳体倾覆与底座弯曲，长行程状态下仍保持足够的刚性。

　　两个夹紧模块均由固定钳身、活动钳块、夹紧驱动件和钳口贴合面组成。钳块沿底座导轨方向移动，通过丝杠或等效驱动机构推动活动钳口靠近固定钳口，进而把工件压紧在钳口之间。钳口夹持面采用高硬度、耐磨损的接触设计，能够承受钢件、铝件、工程塑料等不同材质坯料的反复挤压；夹持面上的防滑结构可在粗加工大吃刀量时限制工件移位，精加工时也可通过更换软爪或附加铜质护面，避免已加工表面被压伤。双钳单元之间保留了足够的操作空间，切屑可顺着底座中间的落屑区域排出，清理时不会因为钳体排布过密而积存大量铁屑。

　　从外形与安装边界看，该虎钳的长度方向对应机床工作台的左右进给方向，6英寸钳口宽度能够覆盖常见方形坯料、长条型材和小型箱体零件的夹持需求；20英寸级别的底座长度为双工位布置和长工件跨距支撑提供了基础。设计时需要重点核对工作台T型槽间距、工作台有效承载长度以及机床门内部的开合空间，确保夹具固定后不超出工作台行程范围，也不与刀具刀柄、主轴头罩发生干涉。钳体高度方向经过控制，在保证夹持深度的同时尽量降低工件装夹后的重心，使切削力更靠近工作台面，减小悬臂效应带来的振动。

　　结构建模过程中，底座导轨面、钳块滑动面、钳口贴合面和安装底面之间的几何关系是核心。导轨面需要保持平行，钳口夹持面相对底座底面应具备较高垂直度，这样工件夹紧后才能获得稳定的定位基准。活动钳块与底座之间采用贴合导向，配合间隙既要保证移动顺畅，又要控制夹紧时的上抬趋势；驱动丝杠的轴线应尽量接近工件夹持中心，使夹紧力沿水平方向作用，减少附加力矩。各模块上的螺栓孔、沉孔和定位面均按实际装配关系表达，能够用于干涉检查、夹具布局设计以及加工工位规划。

　　在工艺适配方面，该虎钳既可用于常规毛坯六面加工，也可配合平口钳垫块、定位挡块、软爪成形面完成异形件定位。对于长导轨、长垫板、长条铝型材等零件，两个钳口可在不同位置共同夹持，使工件支撑跨距更合理；对于两个相似小型零件，则可实现一次对刀、依次加工或同步加工。粗加工时，夹具依靠较高的夹紧力和整体刚性抵抗铣削冲击；精加工时，通过稳定的基准传递减少重复定位偏差。整体结构没有复杂的外部管路和辅助动力装置，维护重点集中在导轨面清洁、丝杠润滑和钳口磨损检查，适合车间长期、高频次使用。
