龙纹侧透电竞台式电脑机箱结构设计

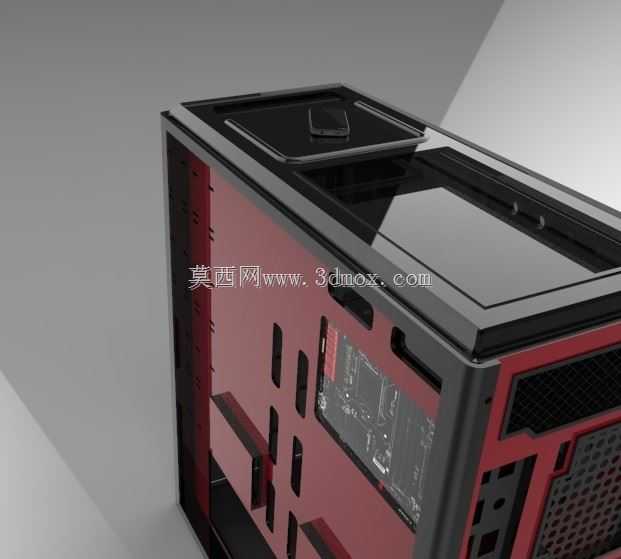

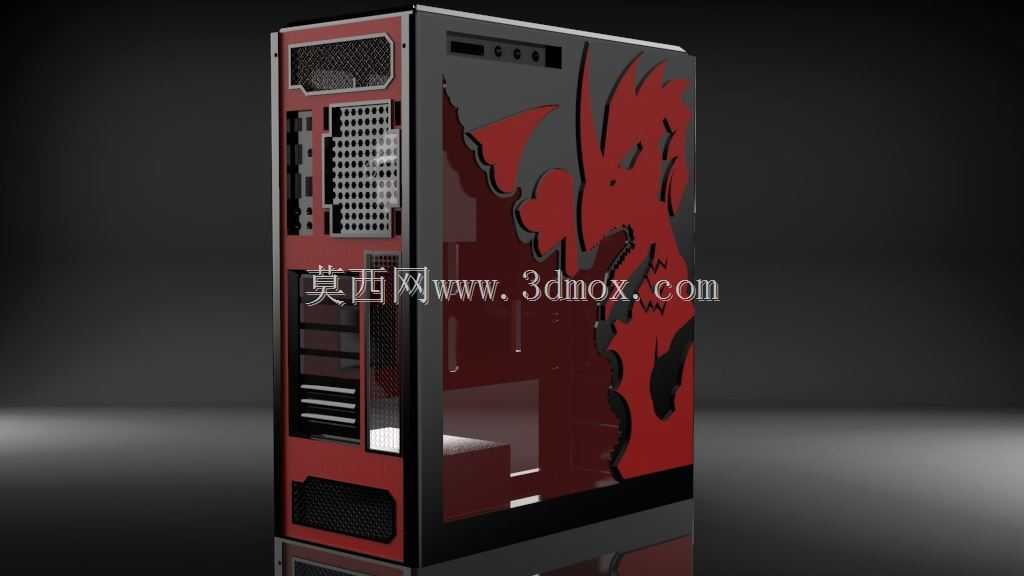

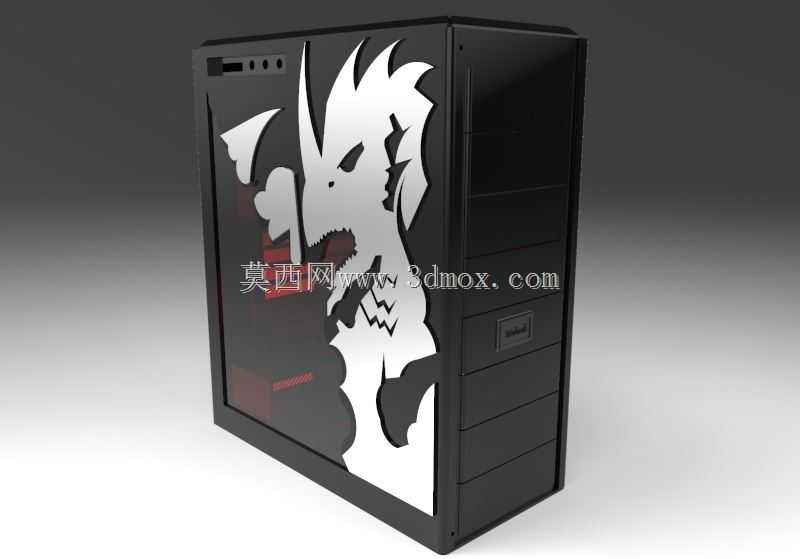

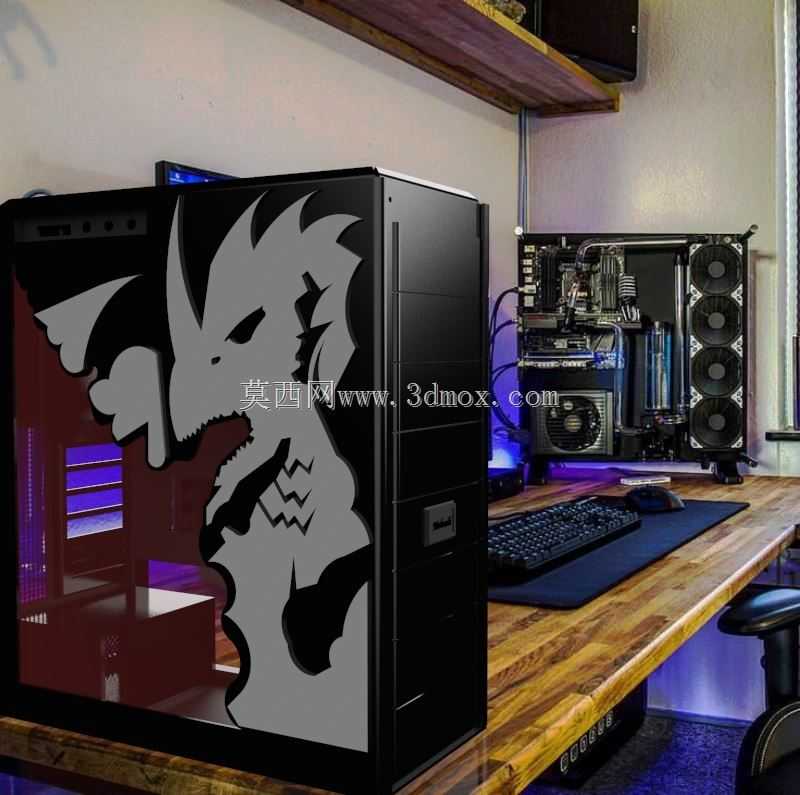

　　这套台式计算机主机箱体围绕高性能DIY装机场景展开，兼顾常规办公主机的硬件兼容能力与电竞改装主机的外观展示需求，箱体主体采用折弯钣金拼接成型，前面板与左侧侧板预留大面积透明视窗安装位，侧板表面做龙形主题镂空裁切，镂空区域背后衬红色装饰层，既可以透过侧板直接展示内部硬件布局与灯效组件，也能依靠镂空图案形成独立的视觉识别特征，适配网咖电竞区、个人游戏工作站、MOD改装展示等多种使用场景。

　　从硬件安装边界来看，箱体内部空间按照标准ATX主板装机规范规划，主板托盘预留对应铜柱安装孔位，可兼容MATX、ITX等小尺寸主板安装，托盘对应CPU散热区域开出大面积穿线与散热避让孔，背部预留充足的理线空间，主板供电线、硬盘数据线、前面板跳线都可以从托盘背侧穿行，避免线材堆积在主板正面阻挡风道。显卡安装位沿箱体长度方向预留足够纵深，可容纳长尺寸高端独立显卡，显卡末端对应位置设置可调节支撑支架，避免长显卡长期使用后出现PCB下垂变形；电源仓位采用下置独立分隔设计，电源通过底部减震胶垫固定，独立仓室将电源自身吸风通道与主板区域散热风道隔开，避免电源吸入显卡排出的热风，同时也能把电源本体隐藏在仓室内部，让侧透区域的视觉观感更整洁。

　　散热布局方面，箱体前面板、顶部、后板以及电源仓上方都预留了标准120mm/140mm风扇安装孔位，前面板可安装3把进风风扇，将外部冷空气直接吹向硬盘位与显卡正面，顶部与后板安装出风风扇，形成从下到上、从前到后的贯穿式风道，箱体对应CPU风冷散热器的高度预留充足余量，也支持240/360规格冷排安装在顶部或者前面板位置，冷排安装位与内存、主板供电散热片之间预留避让间隙，不会出现冷排风扇与高马甲内存干涉的问题。前面板IO区域布置在箱体顶部靠前位置，集成开机按键、重启按键、USB接口、音频接口，用户把机箱放置在桌面下方时也可以轻松伸手操作，不需要弯腰到箱体正面插拔设备。

　　箱体背部的PCI扩展槽采用通条可拆卸挡板设计，相比一次性冲压挡板，用户安装多显卡、独立声卡、采集卡的时候可以按需拆下对应挡板，后续拆除扩展卡也能重新装回挡板，避免背部留下空缺进灰。硬盘安装位分布在电源仓侧部与背部理线区，同时支持2.5英寸固态硬盘与3.5英寸机械硬盘免工具卡扣固定，硬盘安装位与钣金之间加装减震胶圈，降低机械硬盘高速运转时的振动传递到箱体产生共振噪音。

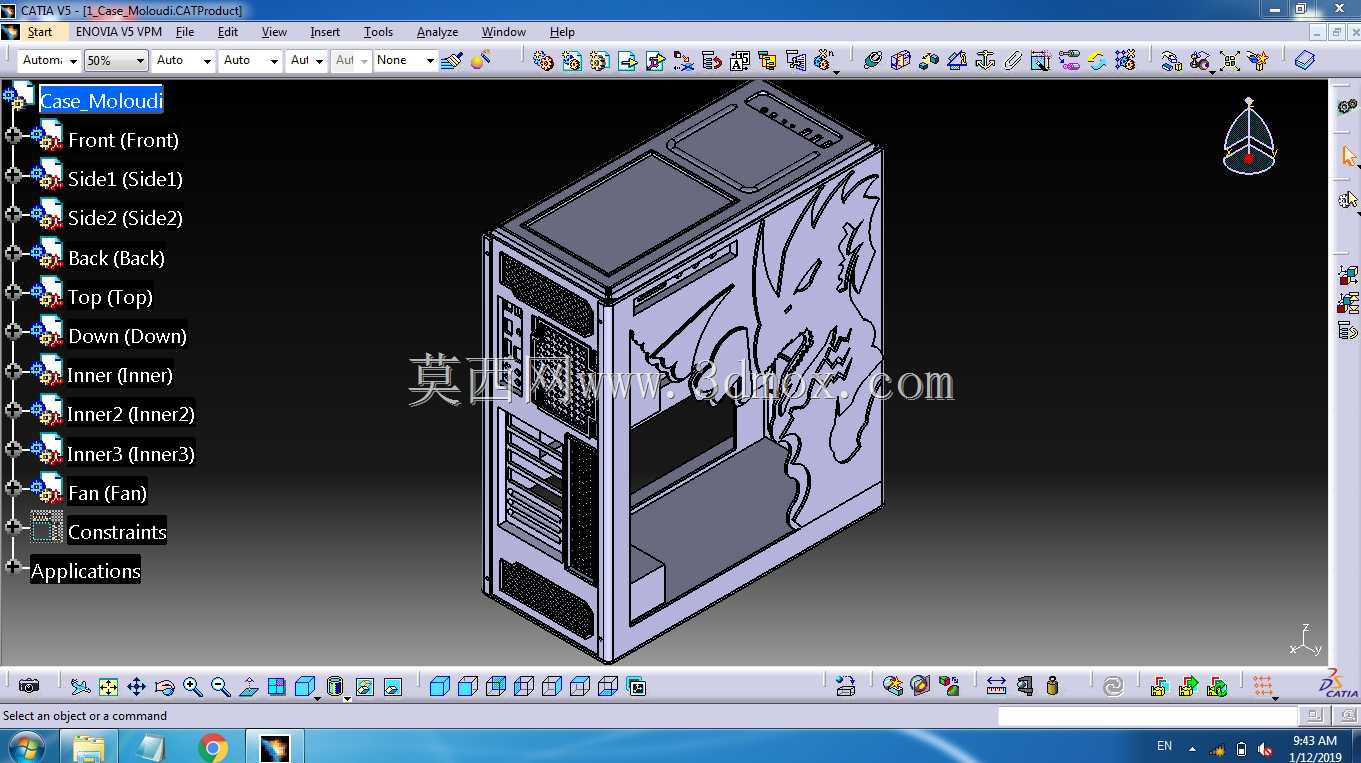

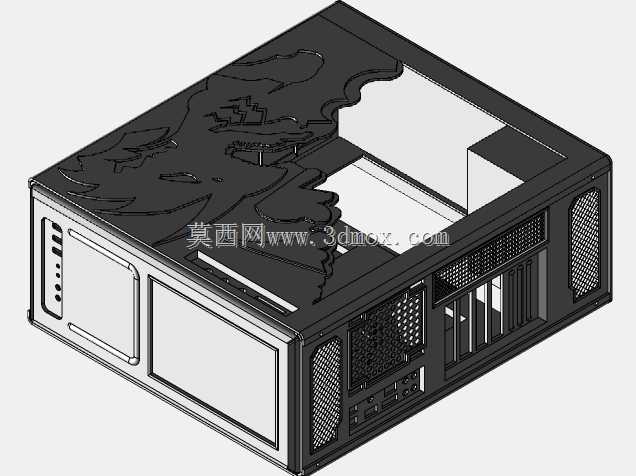

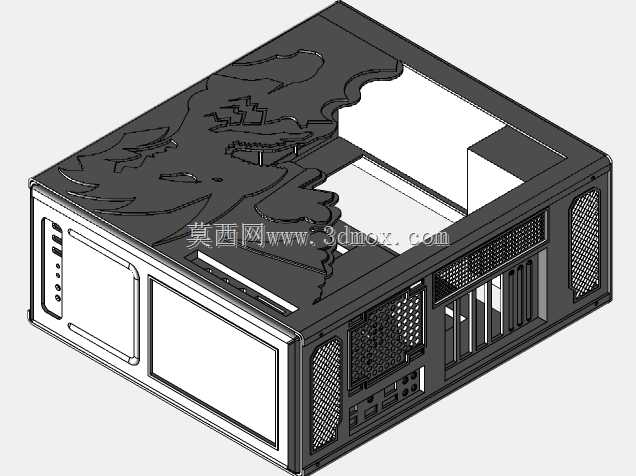

　　外观结构上，侧板的龙形镂空轮廓在建模阶段就同步完成了钣金工艺校验，所有镂空转角都做了圆角过渡，避免激光切割后出现应力集中尖角，透明侧板采用四边螺丝固定，接缝处贴附密封泡棉条，既可以减少侧板振动产生的异响，也能避免薄亚克力板直接贴合钣金出现刮花。箱体底部四个角安装加高支撑脚，把箱体底面抬离放置面，让下置电源的进风口可以获得足够的进风空间，底部对应电源进风位置加装可拆卸防尘网，用户可以直接抽出防尘网清理积灰，不需要拆开整个箱体。箱体边角全部做折弯钝化处理，没有外露的锋利钣金切口，用户装机操作时不会被锐边划伤。整个结构在建模过程中所有安装孔位、配合间隙都按照实际钣金折弯公差预留，拆分的各个钣金件可以直接输出加工图纸进行激光切割、折弯、喷涂工序，组装时不需要额外二次修配，同时外观装饰件与内部结构件完全独立，用户可以根据需求更换不同图案的侧板装饰层，在不改动内部硬件安装结构的前提下实现外观风格定制。
