工业起重用弯柄式金属承重挂钩结构设计

　　在车间物料转运、重型设备装配、仓储高位调度这类常规吊装作业场景里，挂钩作为吊具系统末端直接承接载荷的核心构件，其结构合理性直接决定整套吊装流程的作业安全与载荷传递效率。不同于民用场景的简易挂具，工业级承重挂钩需要在反复交变载荷、突发冲击载荷、不同角度斜向拉力的复杂工况下保持结构稳定，不能出现应力集中导致的塑性变形，更不能在额定载荷下出现脱钩、断裂的风险。

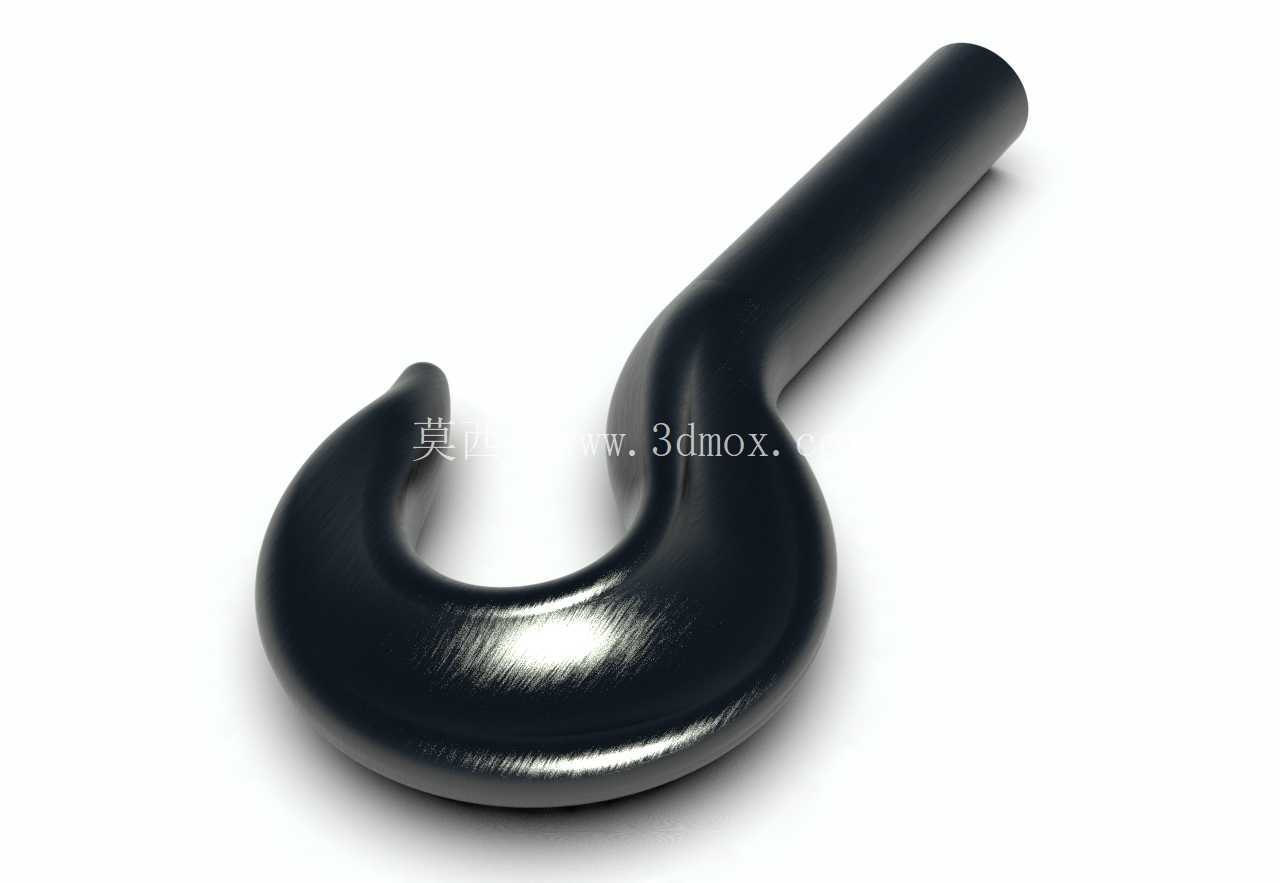

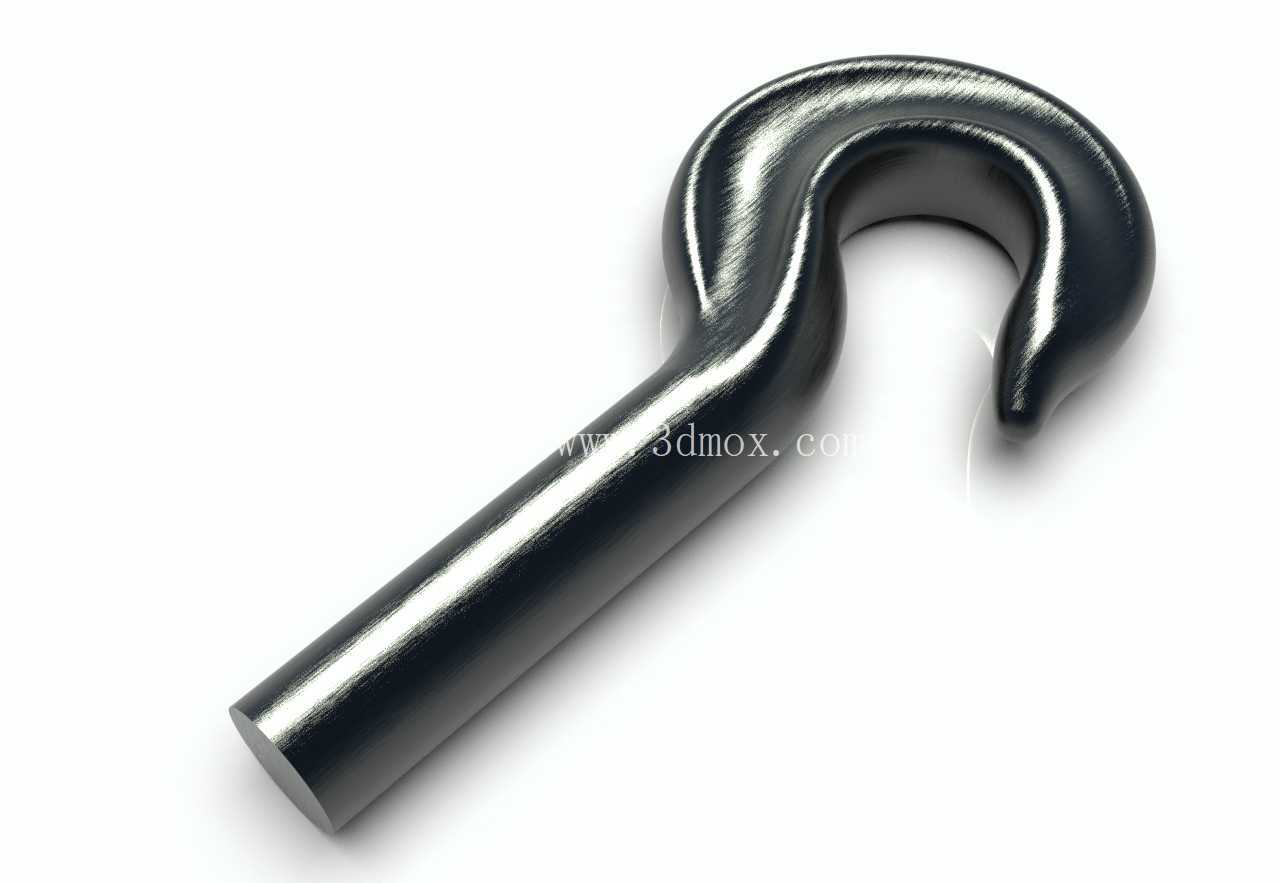

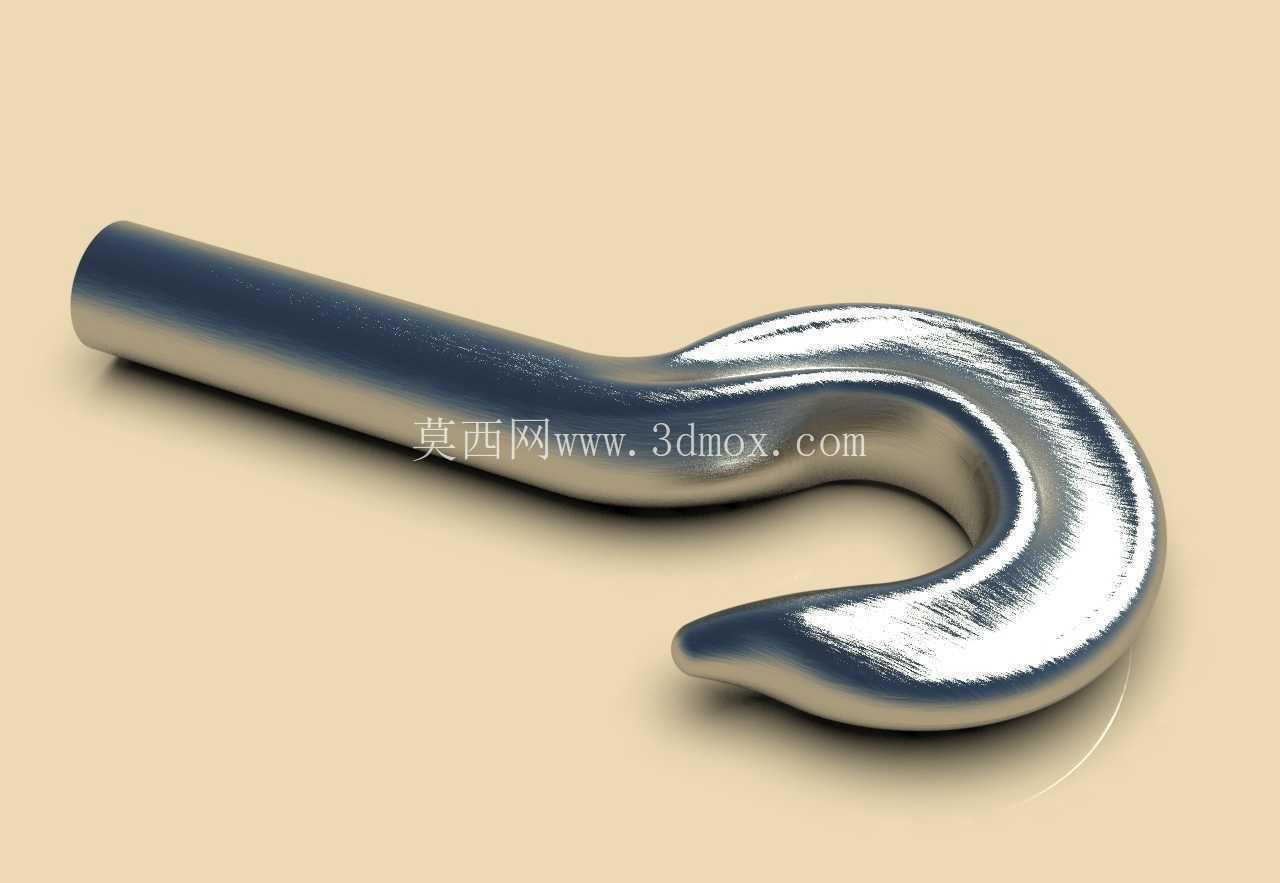

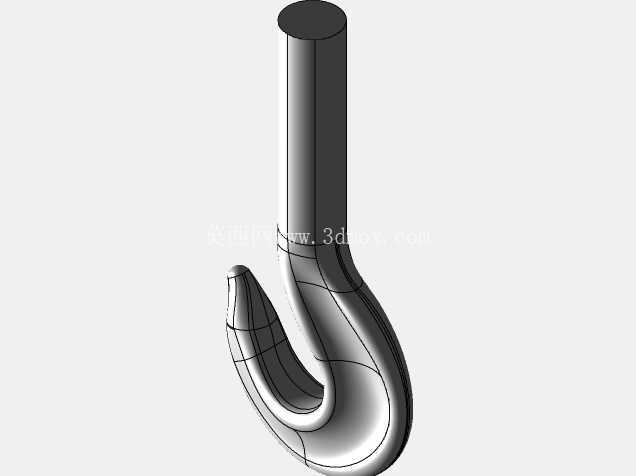

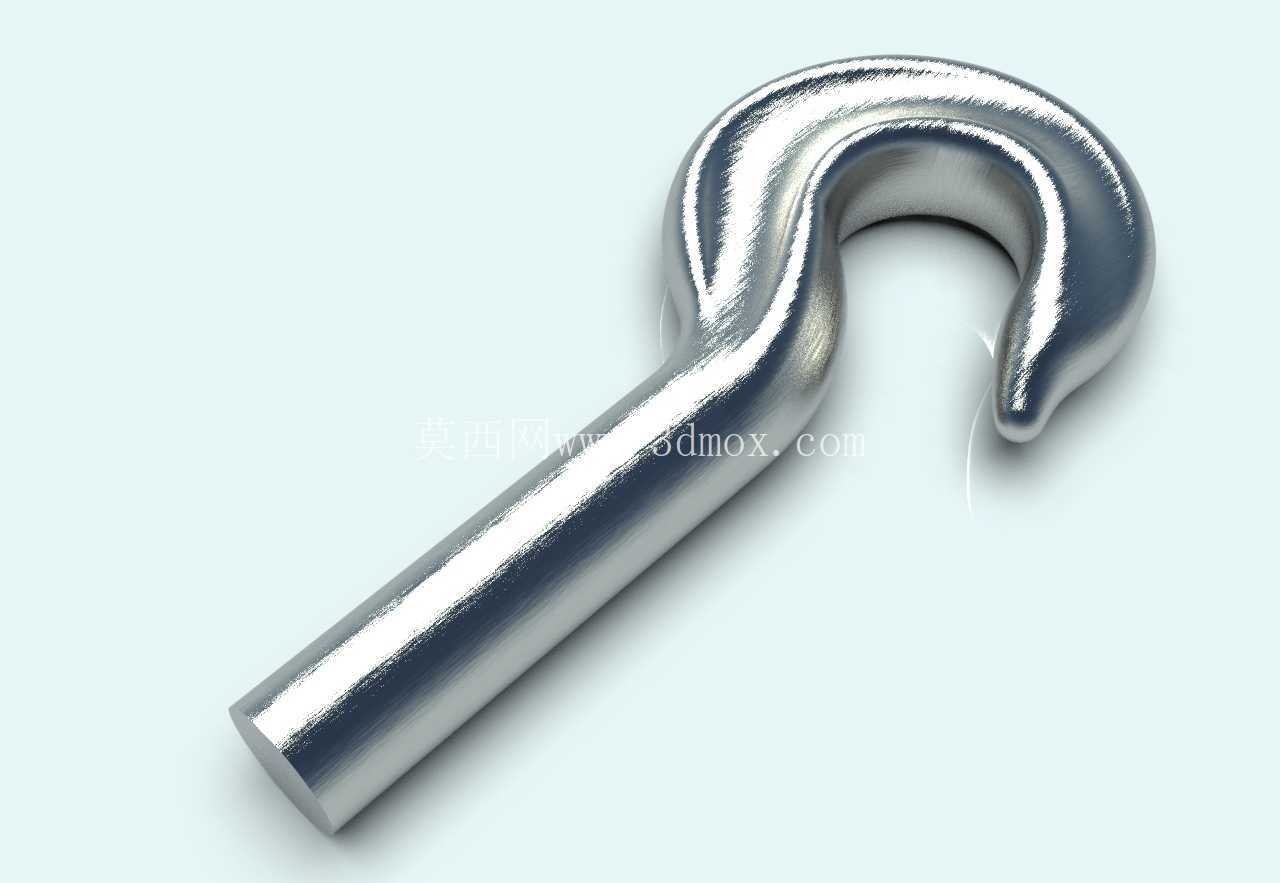

　　这款挂钩采用一体化弯柄成型结构，整体没有额外的拼接焊缝或装配接缝，从载荷输入端的直柄段到末端的钩体承托段为连续金属流线结构，能最大程度降低应力集中系数。直柄段设计为等直径圆柱结构，表面做光滑过渡处理，既可以直接穿入吊具横梁的安装孔做固定铰接，也可以配合卸扣、吊环做柔性连接，安装边界上直柄段的长度预留了足够的锁紧空间，不管是采用开口销防脱还是螺母锁紧结构，都能保证连接部位不会出现轴向窜动。直柄与钩身的过渡段采用大圆弧平滑过渡，没有直角转折结构，避免了吊装过程中拉力方向变化时在转折位置产生的应力突变，经过有限元应力校核，该过渡段在1.5倍额定载荷下的最大应力值远低于金属材料的屈服强度，能满足长期反复使用的疲劳强度要求。

　　钩身的弯曲弧度经过反复优化，钩腔的开口尺寸与深度比例经过匹配设计，既能够保证吊索、吊环可以顺畅放入钩腔内部，又能在吊装过程中避免吊具因为小幅晃动从钩口脱出。钩尖位置做了向上的微翘处理，同时钩尖末端做了圆弧钝化，既不会因为尖锐边缘割伤吊索的纤维层或钢丝绳表面，也能在吊具有外滑趋势时形成阻挡，配合常规的防脱卡簧结构就能实现双重防脱保护。钩身的承重接触面做了等曲率弧面设计，当吊索挂入钩腔后，载荷会沿弧面均匀分散到整个钩身截面，不会出现局部点接触导致的压痕变形，即使长期吊装同规格吊具，接触面也不会出现明显的压溃凹陷。

　　从实际使用场景来看，这款挂钩可以适配手动葫芦、电动葫芦、桥式起重机、小型龙门架等多种起重设备的末端吊点，也可以作为牵引设备的连接件用于重型设备的移位牵引作业。在安装适配性上，直柄段的直径尺寸符合常规吊具安装孔的通用尺寸系列，不需要额外加工转接套就能直接替换现有设备上的同规格老旧挂钩，降低备件替换的适配成本。结构设计上充分考虑了日常维护的便利性，整个挂钩表面没有容易积灰、存积油污的死角，日常巡检时可以直接观察到整个构件的表面状态，一旦出现裂纹、明显变形就能及时发现更换，避免带隐患作业。

　　不同于分体式焊接挂钩容易在焊缝位置出现疲劳开裂的问题，一体化结构的挂钩在承受冲击载荷时，金属纤维的连续性可以更好地吸收冲击能量，即使出现突发的载荷波动，比如起吊时的急停、物料离地时的瞬间冲击，结构也能保持足够的安全裕度。钩身的截面尺寸经过梯度优化，在应力最高的弯曲段截面直径最大，往直柄段和钩尖段逐步平滑过渡，在保证整体强度的前提下尽可能控制构件自重，不会因为挂钩本身重量过大增加吊具系统的额外载荷负担，也能降低操作人员手动摘挂钩时的劳动强度。

　　在不同作业角度的适配性上，这款挂钩的钩腔深度设计可以满足拉力方向与直柄轴线呈0到30度夹角的斜吊工况，不会因为斜拉导致吊索从钩口滑出，当然按照吊装作业规范，斜吊角度本身需要控制在安全范围内，挂钩的结构设计只是在规范允许的作业偏差范围内提供额外的安全冗余。对于需要频繁摘挂钩的作业场景，钩口的导向圆弧设计可以让吊环在对位时更顺畅滑入钩腔，不需要操作人员反复调整吊环位置就能完成挂接，提升高频吊装作业的操作效率。
