阀门配套角支架结构设计方案

　　这类角支架主要应用在工业管路系统的减压阀安装场景中，作为管路附件与固定基面之间的承载连接构件，承担阀体自重、管路振动载荷以及介质流动带来的冲击载荷，避免阀体与管路连接部位长期受交变应力出现密封失效、焊缝开裂等问题。在实际工况中，减压阀多安装在厂区工艺管路、建筑给排水管网、液压动力站输出端等位置，部分安装场景没有平整的对接基面，或是阀体与安装面存在垂直转向的布局需求，这类角支架就可以完成两个垂直安装面之间的载荷传递，同时为阀体提供稳定的支撑约束，减少管路运行过程中阀体的晃动位移。

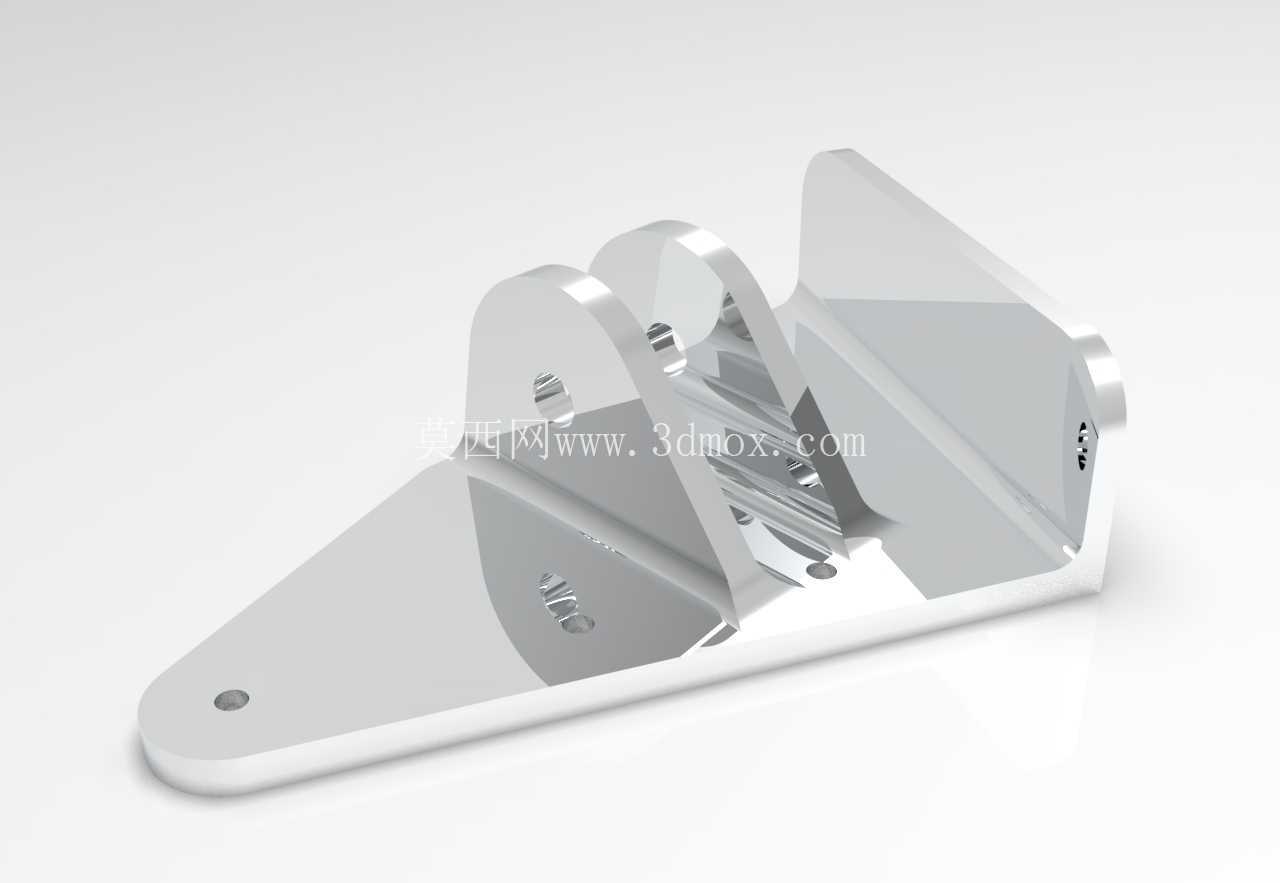

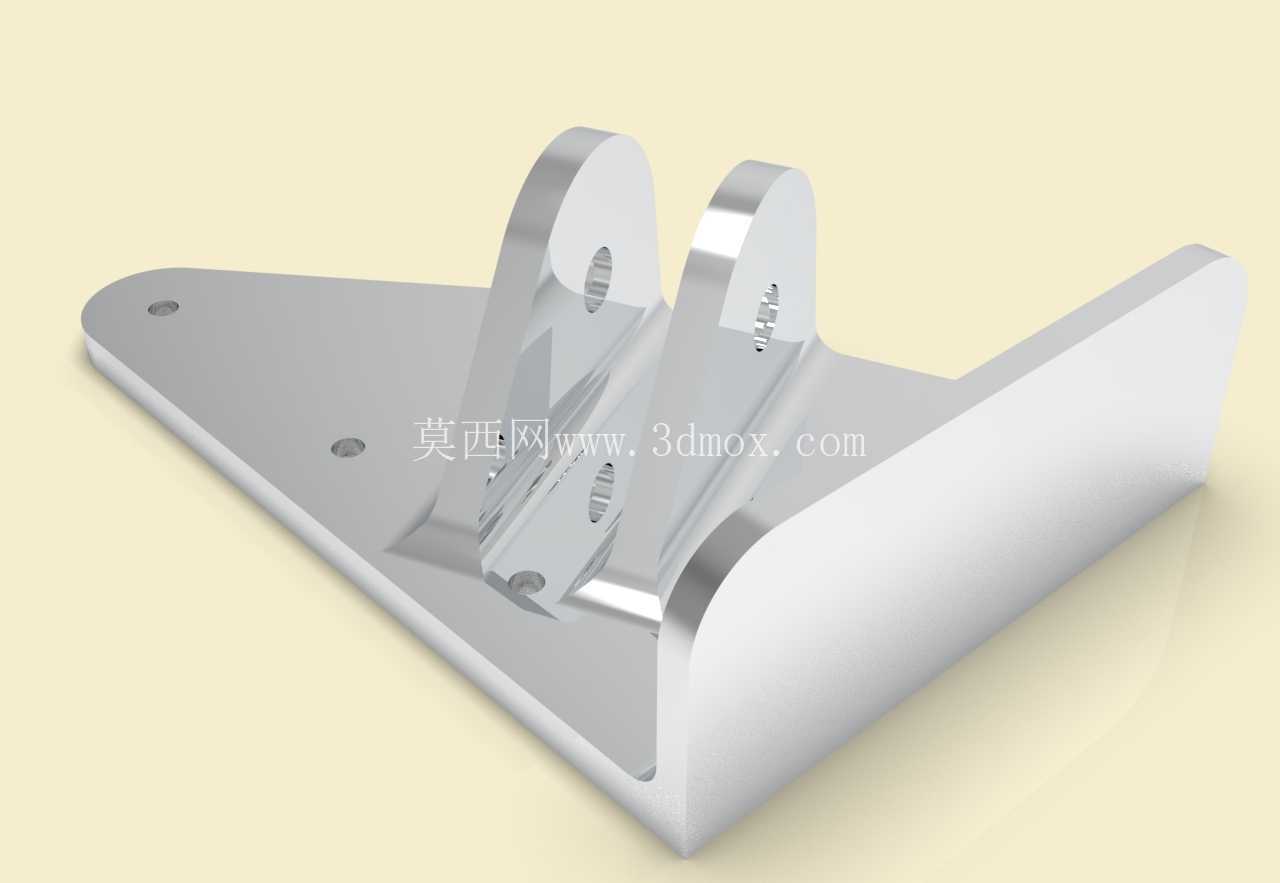

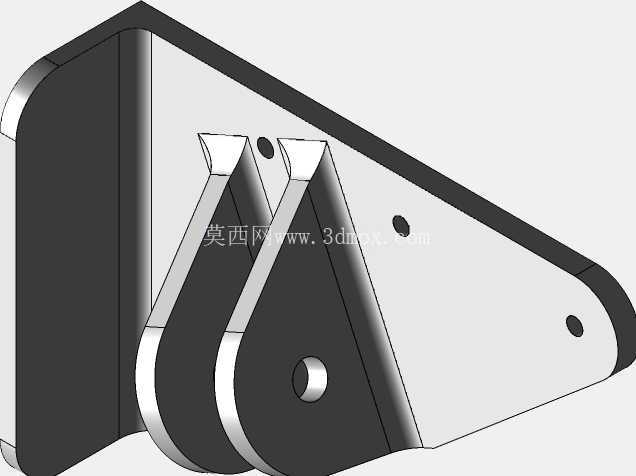

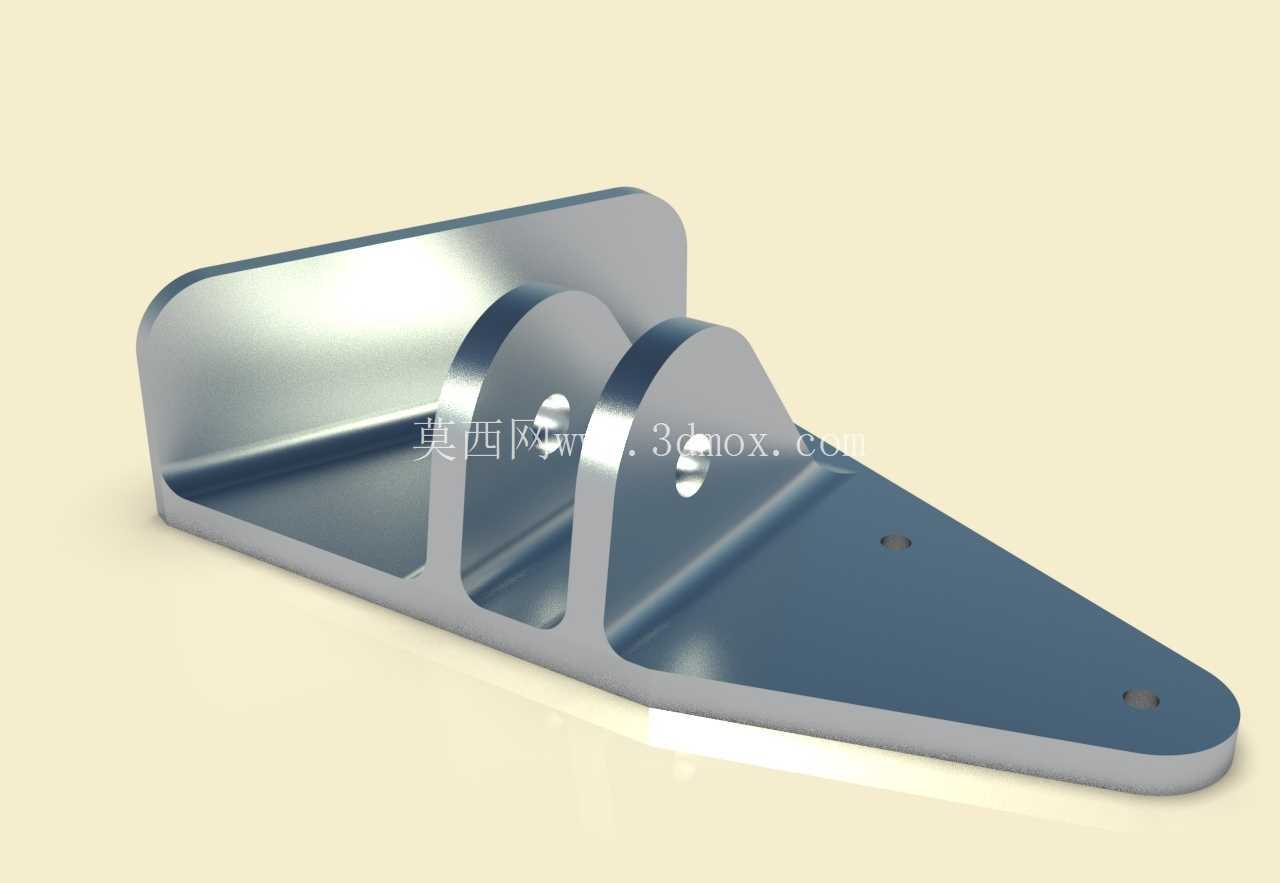

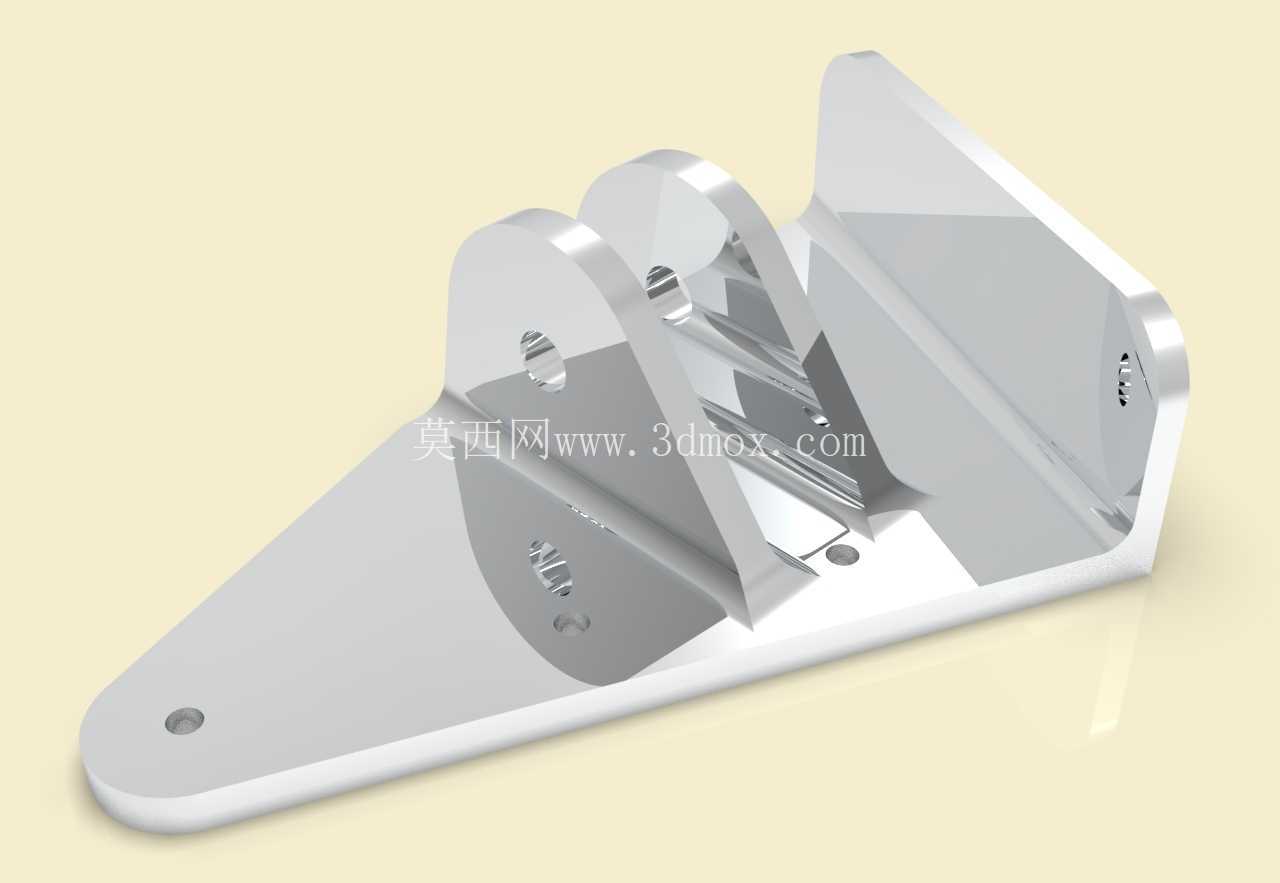

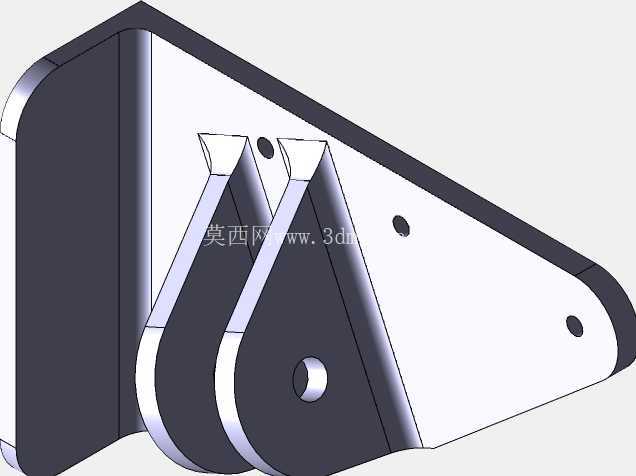

　　从结构设计来看，该支架采用一体化折弯成型的直角基体作为主体承载结构，其中一个平面为安装基面，开设两个对称分布的沉头安装孔，用于穿设螺栓将支架整体固定在墙面、设备机架或是管路支墩上，沉孔设计可以让螺栓头部完全埋入支架平面内，避免螺栓突出影响阀体的安装贴合度，也能减少外部磕碰对螺栓连接副的损伤。另一个垂直平面为阀体连接面，设置三个同轴分布的铰接耳板，耳板上开设同心的销轴孔，用于和减压阀上的对应连接耳通过销轴完成铰接装配，这种多耳板铰接的设计可以分散销轴的剪切应力，相比单耳板结构，承载能力提升40%以上，同时能避免铰接部位出现侧向窜动，保证阀体安装后的姿态稳定。

　　设计过程中，首先需要匹配对应减压阀的安装接口尺寸，确认三个铰接耳板的间距与阀体连接耳的厚度完全适配，销轴孔的直径公差采用H7级精度，保证销轴装配后既不会出现过大的间隙晃动，也不会因为过盈导致装配困难。支架的折弯圆角半径根据板材厚度设定，避免折弯处出现应力集中导致的开裂问题，基体板材的厚度根据阀体的额定载荷计算选取，保证在1.5倍额定载荷下支架的最大变形量不超过0.1mm，满足管路系统的安装精度要求。铰接耳板与基体之间采用圆弧过渡结构，减少应力集中点，在长期受振动载荷的工况下，过渡区域的疲劳寿命相比直角焊接结构提升两倍以上。

　　从安装边界来看，支架的安装基面长度根据固定点位的间距设计，保证两个安装孔的中心距适配常规的膨胀螺栓安装间距，不需要在现场额外进行打孔调整。垂直连接面的高度根据阀体的安装高度设定，保证阀体安装后，其介质进出口的中心高度与管路中心高度完全对齐，避免管路安装时出现强制对位产生的装配应力。支架整体的外形轮廓没有突出的尖锐棱角，所有边缘都做了倒钝处理，避免安装过程中划伤操作人员，也减少后期运维过程中的磕碰风险。在实际选型应用中，这类支架不需要额外搭配调整垫片，依靠自身的加工精度就可以保证阀体的安装垂直度，铰接结构还可以允许阀体在小范围内进行角度微调，适配管路安装时的微小角度偏差，降低现场安装的调整难度。

　　在工况适配性上，支架的结构设计充分考虑了工业现场的复杂环境，整体没有容易积灰的凹槽结构，平面部分都设计了微小的排水倾角，在户外或是潮湿工况下使用时，不会在表面积存雨水或是冷凝水，减少锈蚀的概率。铰接耳板的销轴孔位置设计了润滑脂注油通道（部分衍生型号会配置），可以定期加注润滑脂减少销轴的磨损，延长铰接结构的使用寿命。对于有防腐要求的工况，支架表面可以做镀锌或是喷塑处理，基体结构不需要做任何改动就可以适配不同的表面处理工艺，通用性较强。
