四缸发动机不锈钢排气歧管结构设计

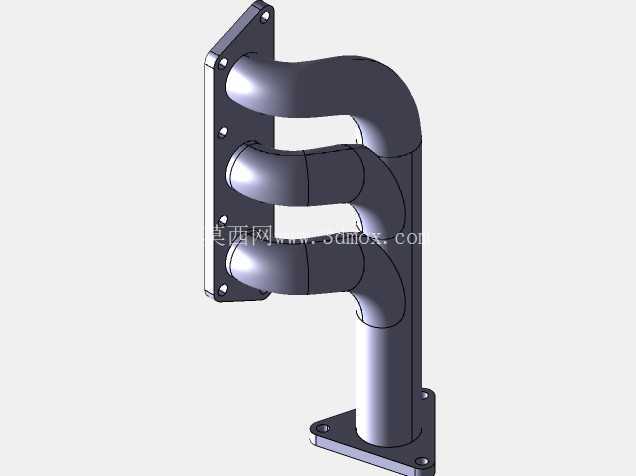

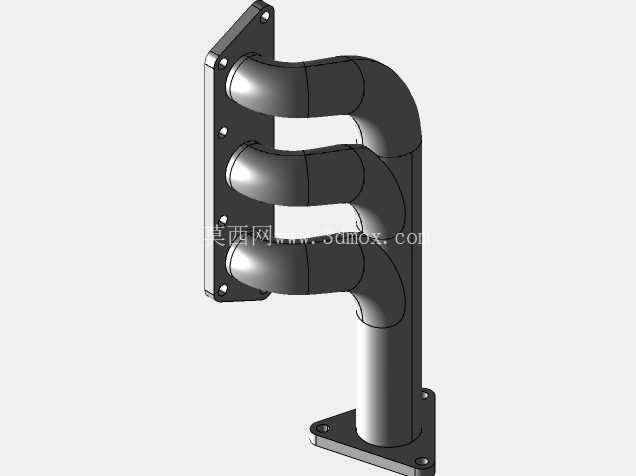

　　在往复式内燃机的进排气系统设计中，排气歧管是直接决定排气效率、影响发动机充气系数的核心部件，这套四缸机型配套的排气歧管结构，完全围绕量产四冲程汽油发动机的排气脉冲特性做针对性优化，没有多余的装饰性结构，所有曲面和连接结构都服务于实际工况需求。从安装边界来看，该歧管采用双侧法兰固定方案，一端为三角形三螺栓固定的排气汇总端，直接对接三元催化器或涡轮增压器的进气接口，法兰面做了加厚处理，预留了密封垫片的安装定位槽，避免长期高温工况下出现密封面翘曲漏气的问题；另一端为四孔长条状法兰，对应发动机缸盖的四个排气道出口，法兰上的螺栓孔位置严格匹配缸盖的螺纹孔坐标，安装时不需要额外调整管路位置，可直接对位贴合。

　　歧管的四个支管采用等长设计思路，每一段弯曲管路的曲率都经过反复调整，确保四个气缸排出的废气到达汇总端的路径长度差控制在极小范围内，避免不同气缸的排气脉冲出现相互干涉，减少排气残留，提升发动机在中高转速区间的排气顺畅度，这一点对于自然吸气机型的动力输出响应尤为关键。管路的弯曲半径没有采用过小的弯折角度，避免管路内壁出现气流死区，减少排气阻力的同时，也能降低铸造或弯管加工过程中的工艺难度，管壁厚度均匀，既可以承受排气过程中的高温冲击和气流振动，也不会因为管壁过厚增加不必要的整机重量。

　　从实际应用场景来看，这类排气歧管多用于1.5L-2.0L排量的直列四缸乘用车发动机，也可适配同排量范围的小型非道路通用汽油机，在设计过程中充分考虑了发动机舱的布置空间，支管的排布紧凑有序，不会和周边的发动机悬置、冷却管路、线束产生干涉，安装后整体结构的重心靠近缸盖侧，减少发动机运行过程中歧管自身的振动幅度，降低连接螺栓的疲劳载荷。设计时还兼顾了热胀冷缩的形变余量，支管的弯曲段预留了足够的形变空间，避免发动机从冷机状态到工作温度的升温过程中，管路因为热膨胀产生过大的内应力，导致法兰连接位置出现开裂或者漏气问题。

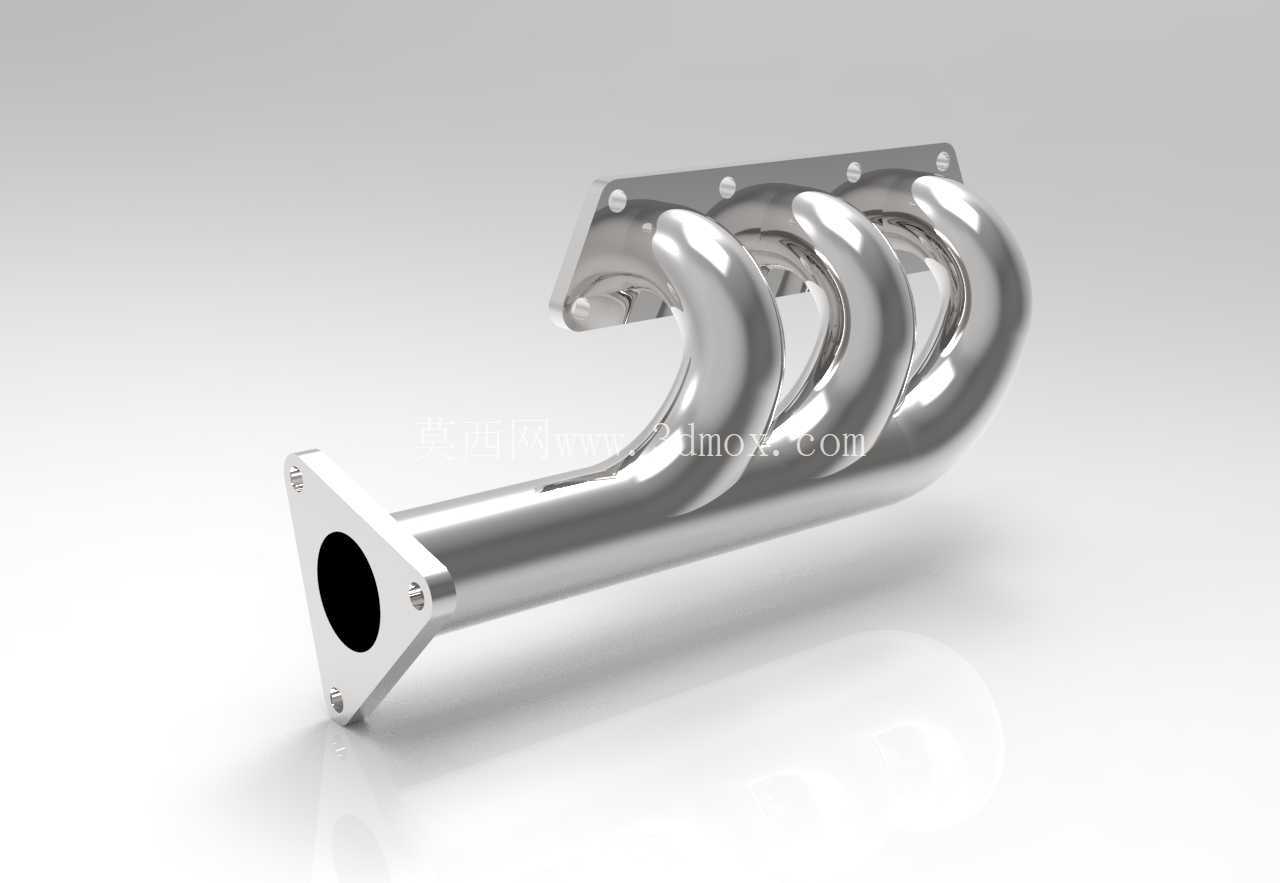

　　歧管的表面做了抛光处理，不仅是为了外观整洁，更重要的是光滑的内壁可以减少排气气流的沿程阻力，让废气排出更顺畅，同时光滑的外表面也不容易积留油污和灰尘，日常维护清理更加方便。在结构细节上，法兰和管路的连接位置做了圆弧过渡，没有尖锐的应力集中角，从根源上减少长期高温振动工况下的焊缝开裂风险，所有连接边的倒角处理都符合机械加工的工艺要求，不需要后续额外的修磨工序就能直接进入表面处理环节。对于从事发动机进排气系统设计、改装件开发的工程师来说，这套结构的尺寸参数可以直接作为同排量机型歧管设计的参考基准，安装孔位的坐标、管路的曲率参数、法兰的厚度取值都经过实际工况的验证，不需要从零开始做大量的边界验证工作，能有效缩短相关产品的开发周期。
