法兰式手动直通球阀结构设计

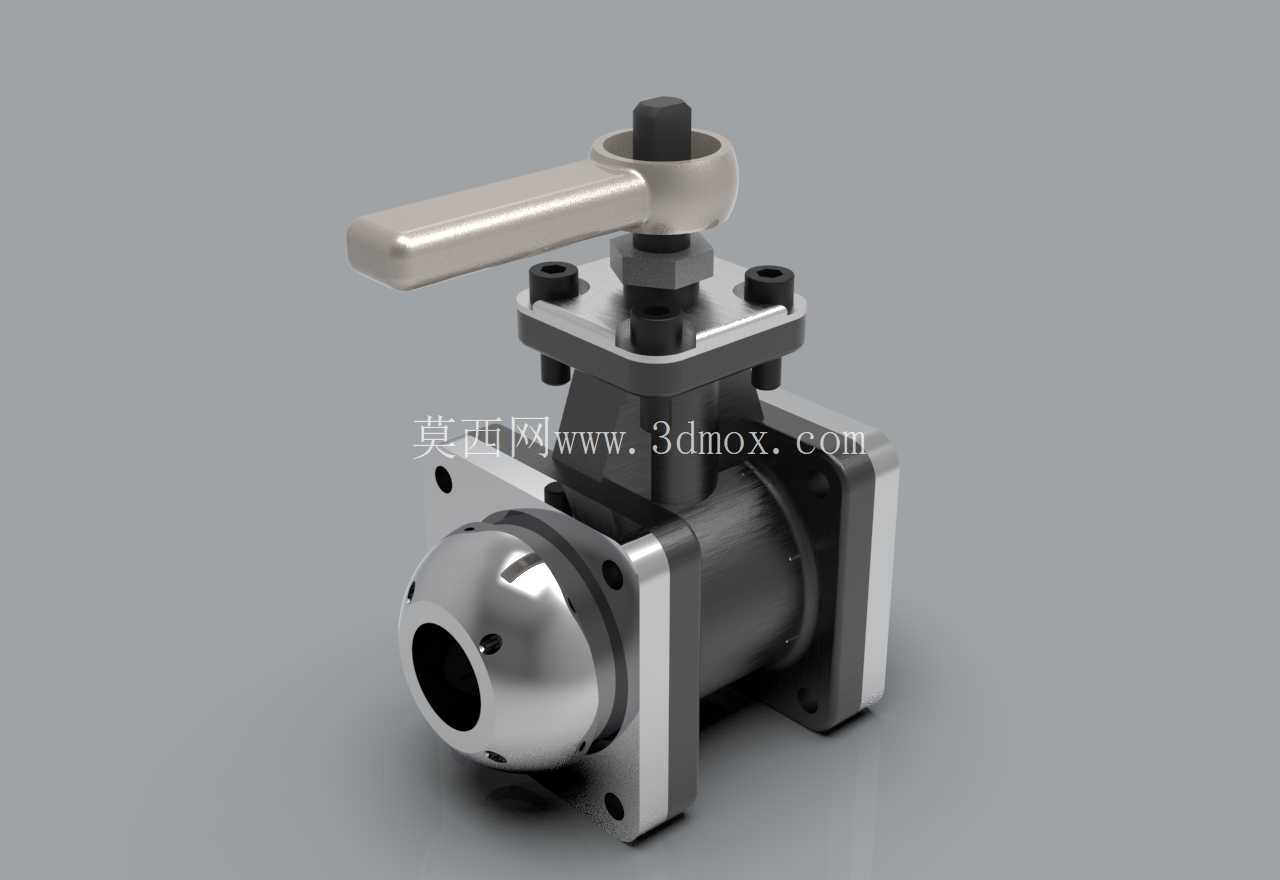

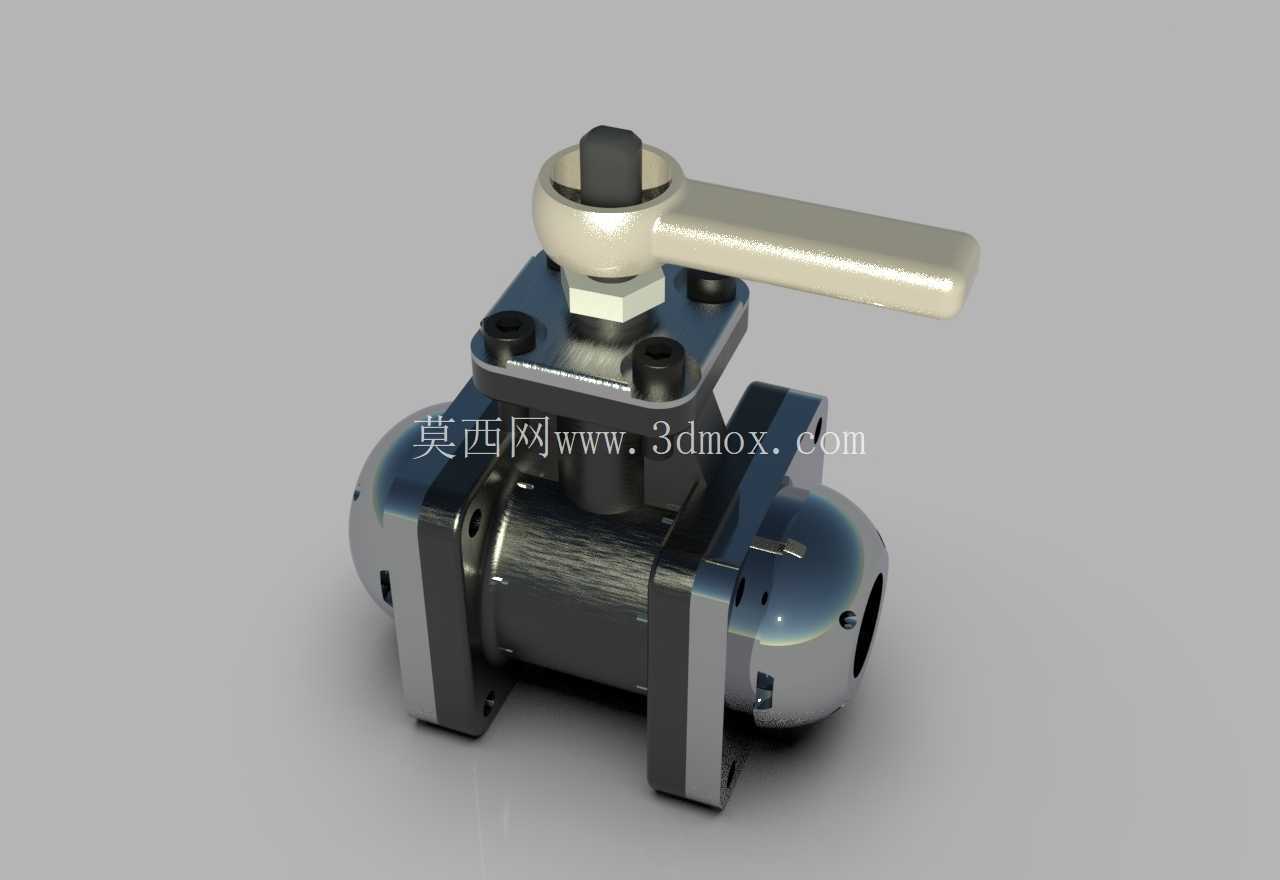

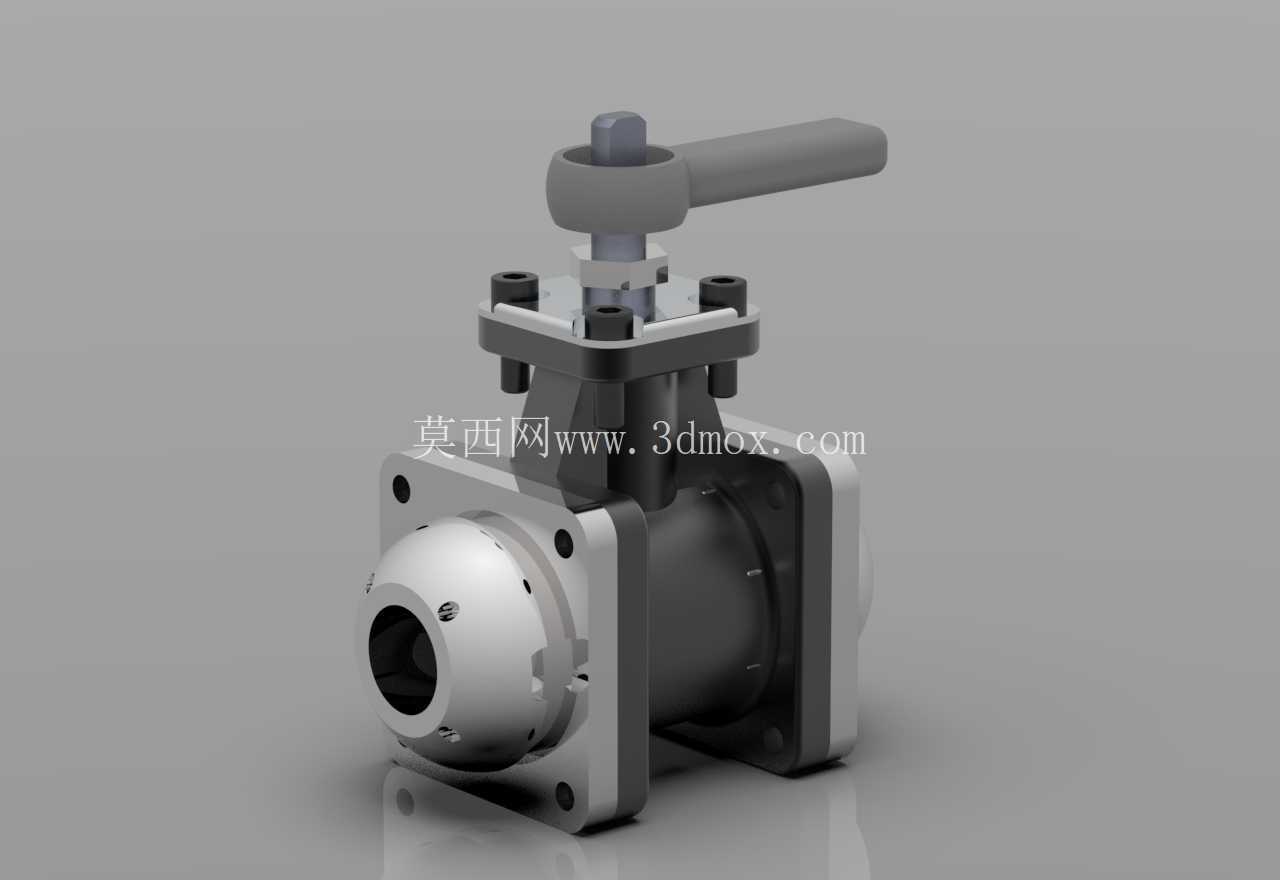

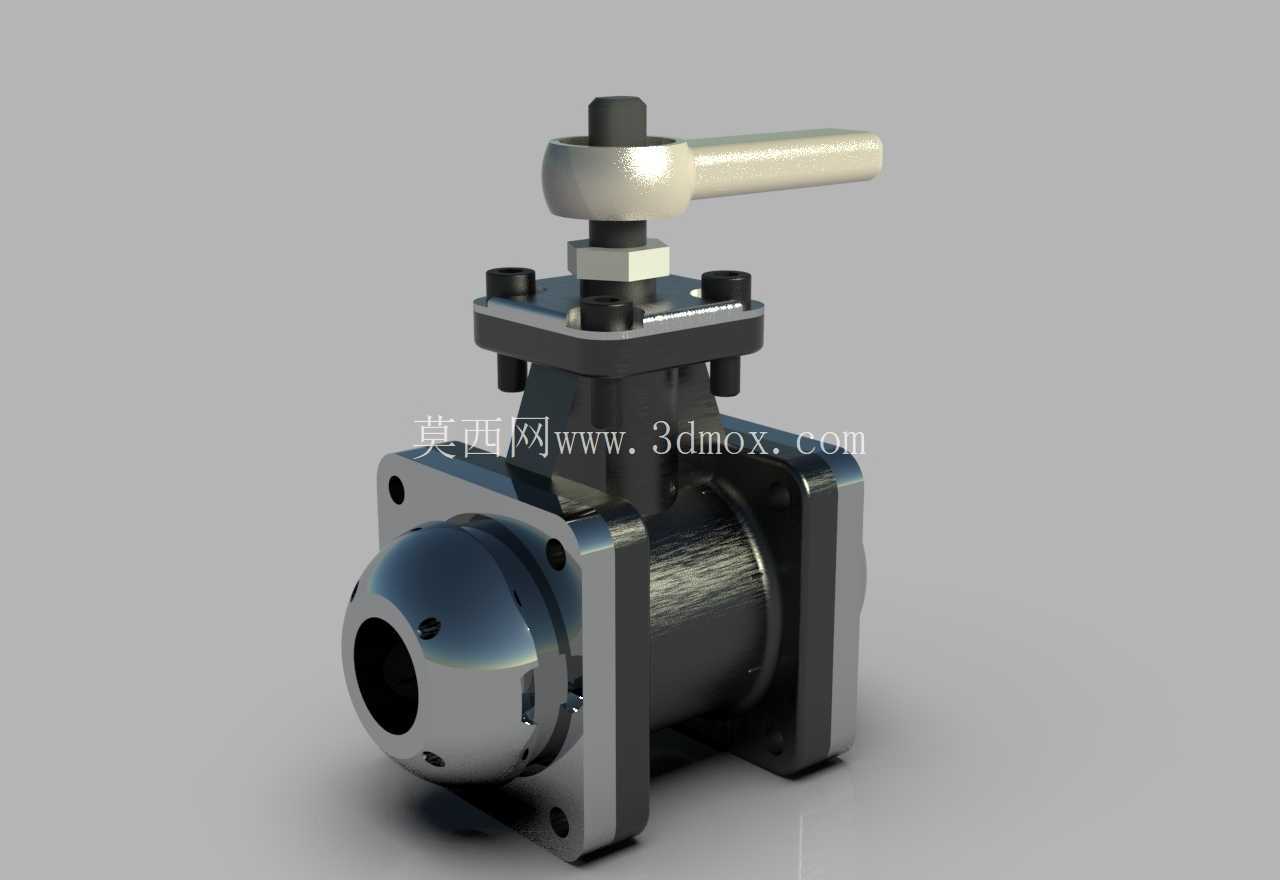

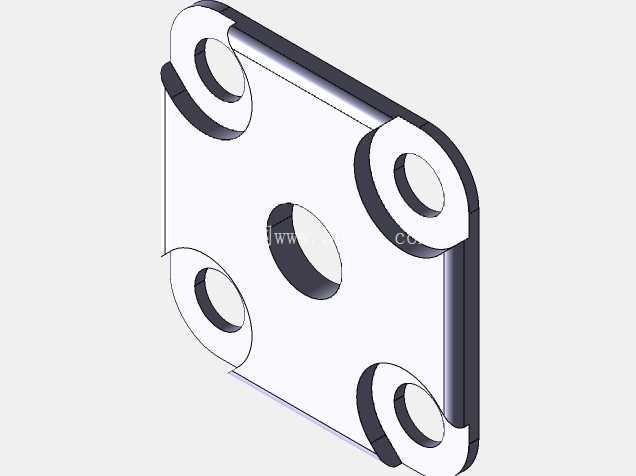

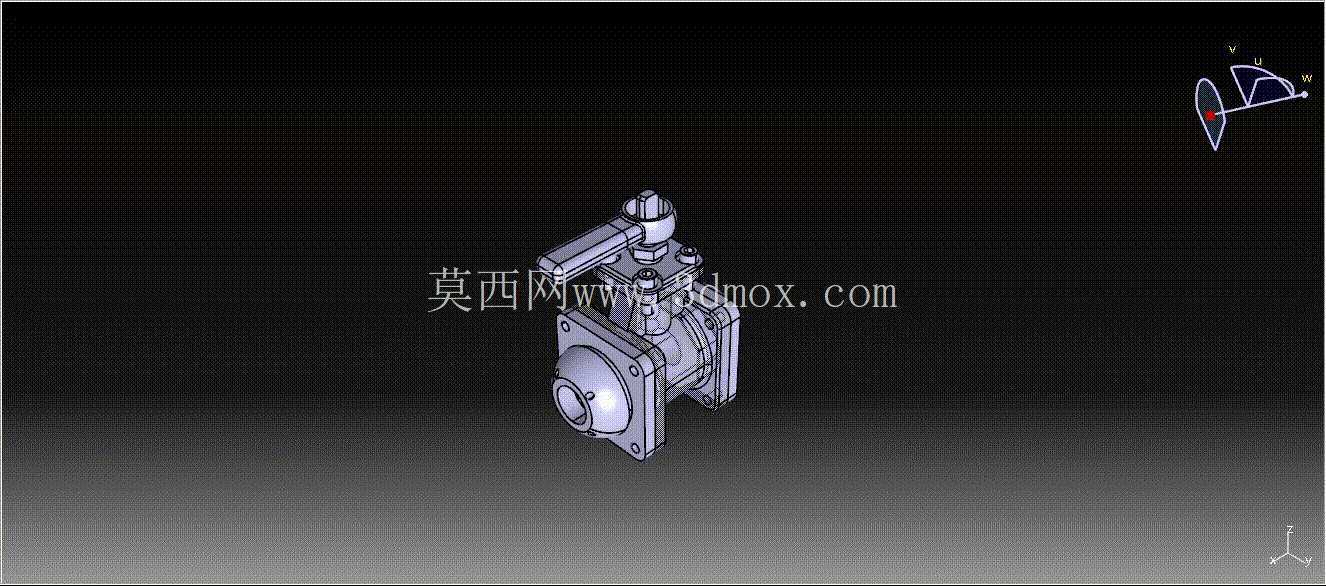

　　这套手动直通球阀的三维结构，面向中低压工业管路的通断控制场景搭建，整体采用侧装法兰对接的布局形式，在化工流体输送、车间冷却水循环、小型液压站油路、市政给排水支管这类需要频繁手动截断介质的工位中十分常见。和螺纹连接的小型球阀不同，该结构两端预留了方形法兰安装面，法兰面上均布螺栓过孔，现场安装时不需要在管端攻制外螺纹，只需配对管路法兰、穿入紧固螺栓再加密封垫片即可完成对接，后期拆检维护时也不用转动整段管路，对安装空间的容错度更高。

　　从功能实现逻辑来看，核心截流元件为中部的球形阀芯，阀芯内部开有等径直通孔，当顶部手柄转动至与管路轴线平行的位置时，阀芯通孔完全对齐两端流道，介质可近乎无阻碍地通过，流阻远小于截止阀类的折线流道结构；当手柄旋转90度后，阀芯球面封堵流道，即可实现可靠截断，动作行程短，操作人员只需扳动一次手柄就能完成开关状态切换，不需要像闸阀那样旋转多圈手轮，应急工况下的响应速度更快。

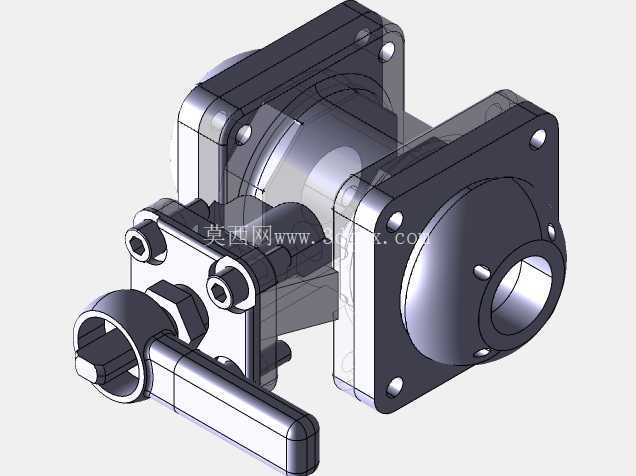

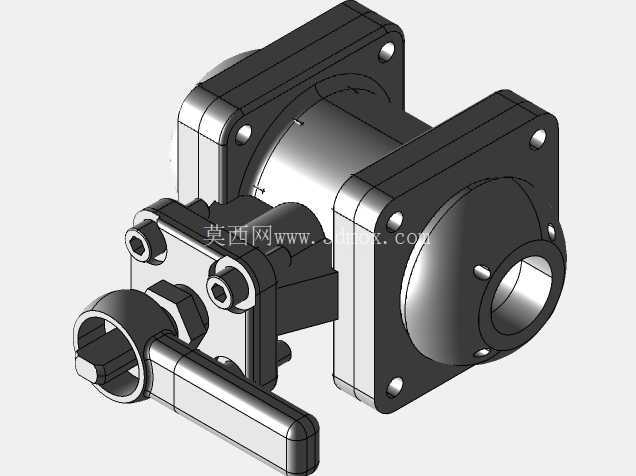

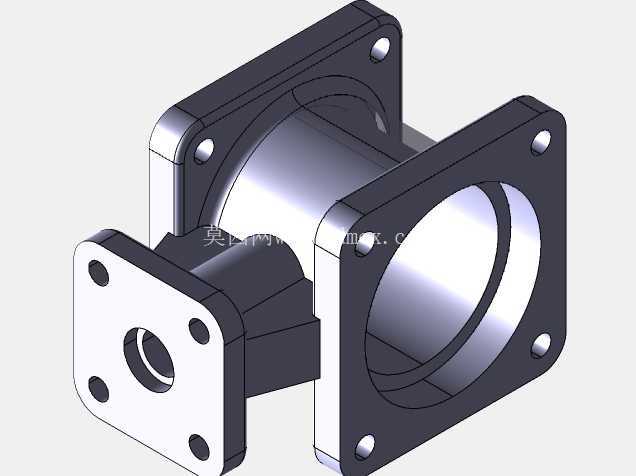

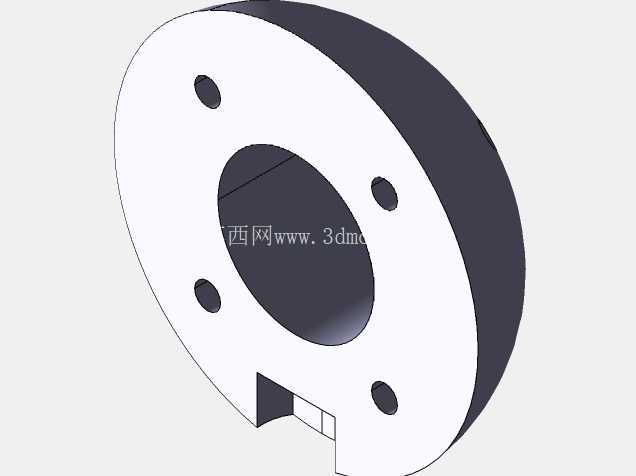

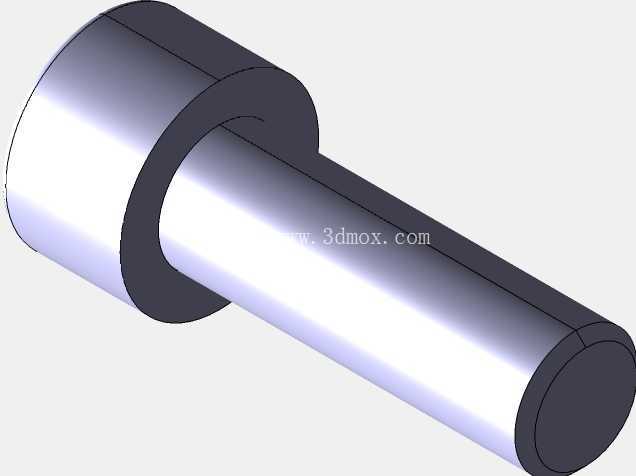

　　结构分层的设计思路非常清晰：最底部是两端带法兰的阀体主体，阀体内部加工出与阀芯外径匹配的圆柱形容腔，阀芯两侧配置弹性密封阀座，依靠装配预紧力贴紧球面，截断状态下可阻断介质沿阀芯间隙的渗漏；阀芯上方连接阀杆，阀杆穿过阀体中腔的上盖部位，轴段上设置填料密封结构，避免介质从阀杆穿出位置向外泄漏；阀体顶部用四根均布螺栓压装阀盖，把阀芯、阀座、密封件全部约束在阀体容腔内部，装配时可从上方依次放入阀座、阀芯、阀杆，再锁紧阀盖完成组装，工艺顺序合理，不会出现零件装入干涉的问题。

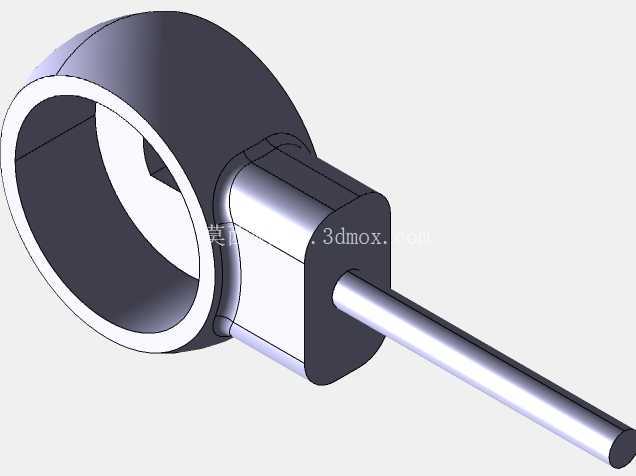

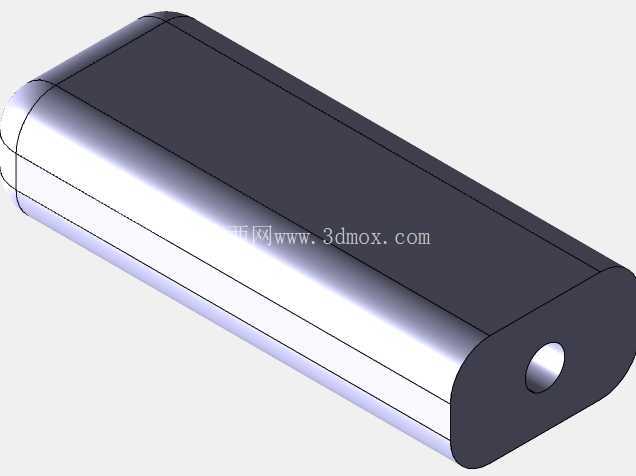

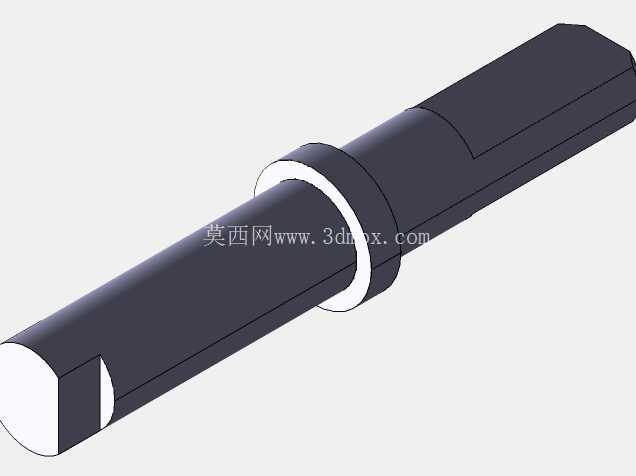

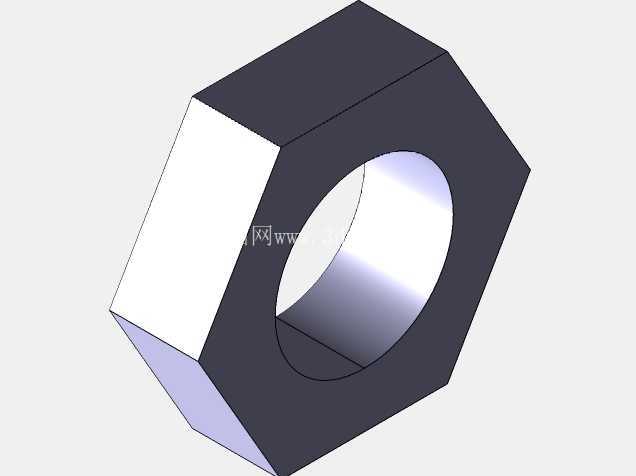

　　顶部操作机构的设计兼顾了使用便利性与结构可靠性：阀杆伸出端先加工出方榫结构，和手柄底部的方孔配合传递扭矩，方榫上方加装锁紧螺母，防止手柄被向上拔出；手柄采用长杆式铸造型式，力臂长度经过匹配，操作人员只需在手柄末端施加很小的力，就能获得足够的扭矩带动阀芯转动，即使阀座因长期受压出现轻微卡滞，也能轻松扳动。手柄下方还设置了限位结构，转动到全开、全关两个位置时会被挡块限位，避免操作人员旋转角度不到位导致流道通流面积不足，或是旋转过位损坏阀杆密封。

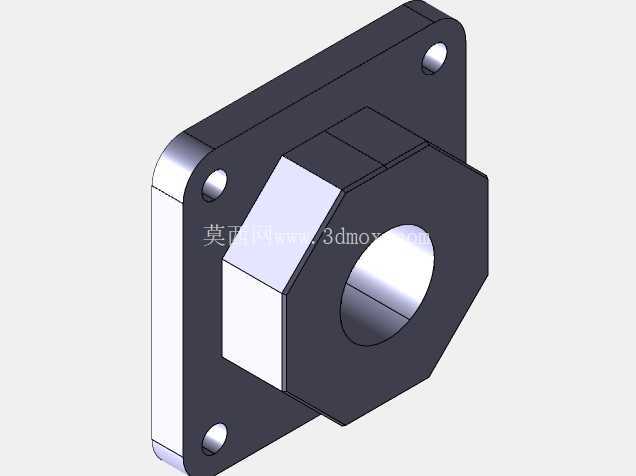

　　外形尺寸与安装边界方面，整体结构沿管路轴线方向的长度由两端法兰的外端面决定，法兰方形轮廓的边长大于阀体圆筒部分的外径，布置管路时需要在阀门两侧预留出法兰螺栓的穿入与扳手操作空间，尤其是法兰外侧的螺栓位置，不能紧贴墙面或其他设备，否则无法完成螺母锁紧。阀门顶部的手柄在全开状态下会沿管路轴向伸出，全关状态下则会转到垂直于管路的方向，现场布局时必须在手柄的旋转扫掠范围内留出足够空间，不能在手柄转动路径上布置其他管线或支架，避免操作时发生干涉。竖直方向上，从阀体底部流道轴线到手柄最高点的高度，决定了阀门上方需要预留的检修空间，日常维护更换填料、拆解阀盖时，不需要把整个阀门从管路上拆下，只需在顶部留出操作高度即可松开压盖螺栓。

　　建模过程中各配合面的公差逻辑也完全贴合实际加工：阀芯球面和阀座密封面采用小间隙配合，保证阀芯转动灵活的同时不会出现过量窜动；阀杆和阀盖的导向孔之间采用间隙配合，既可以约束阀杆的径向摆动，又能保证转动顺滑；法兰端面上的密封面凸起高度、螺栓孔的位置度都按照常规管路附件的设计规范设定，可直接和同压力等级的标准管路法兰配对使用。阀体侧面的球形过渡流道把法兰接口和中部圆筒容腔顺滑连接，避免流道出现直角拐点，减少介质在阀内的压力损失，也降低了含颗粒介质在拐角处沉积堵塞的概率。整套结构没有复杂的异形曲面，所有零件都可通过常规车削、铣削、钻削工艺完成加工，制造成本可控，密封件属于通用标准件，后期备件替换十分方便。
