气动驱动集成式机械控制模组装配结构

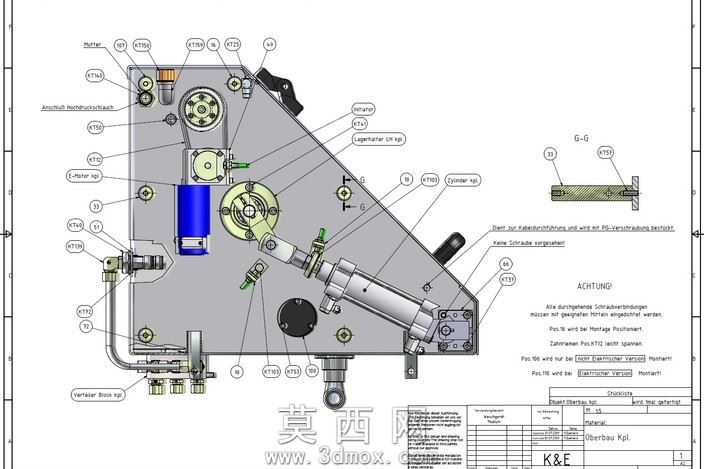

该三维模型采用专业三维建模软件完成全参数化构建，完整还原了气动驱动类机械控制模组的装配细节，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸、装配约束关系都做了精准定义，确保模型可直接用于后续的工程校核与装配模拟。模型整体采用三角式承载基板作为安装基准，基板表面做了轻量化的工艺孔布局设计，既保证了整体结构刚性，又有效降低了模组自重。在结构设计上，模型集成了气缸驱动单元、传动轮组、流体控制阀组、管路连接组件以及操作手柄模块，各功能单元沿基板表面做了紧凑化排布，驱动气缸采用斜置安装方式，通过铰接传动结构与末端执行组件相连，能够将气缸的直线往复运动转化为指定角度的摆动输出。建模过程中对金属材质的表现做了精细化处理，承载基板采用磨砂阳极氧化铝的材质质感，气缸缸筒做了抛光不锈钢的材质映射，传动齿轮、紧固件则做了镀锌钢材的材质区分，不同材质的粗糙度、反光度参数都经过反复调试，渲染后能够清晰区分不同零部件的材质属性，直观呈现真实装配后的视觉效果。设计思路上围绕集成化、模块化的核心需求展开，将原本分散布置的气动控制、动力输出、操作反馈组件全部整合在单一安装基板上，减少了外部连接管线的长度，同时预留了标准化的安装接口，能够快速适配不同的工业设备安装场景，模型中还完整还原了工程图纸的标注逻辑，对关键装配位置、润滑点位、操作注意事项都做了对应标识，能够为后续的生产加工、装配调试提供清晰的参考依据，整体结构经过运动仿真验证，各活动部件不存在干涉问题，运行行程符合设计预期。
