可倾式回转熔炼炉工业设备结构设计

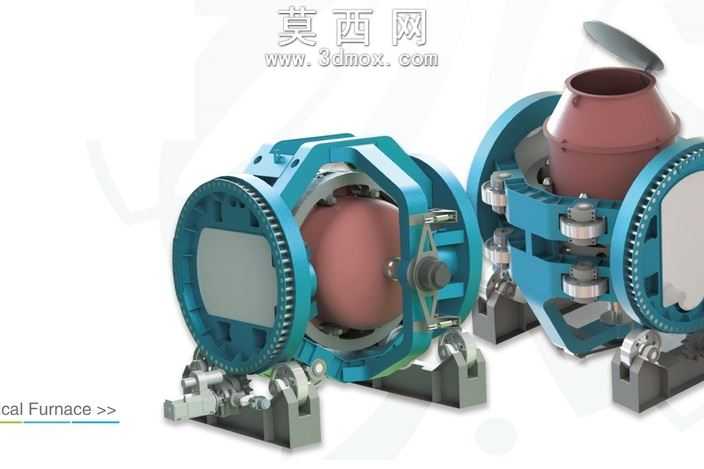

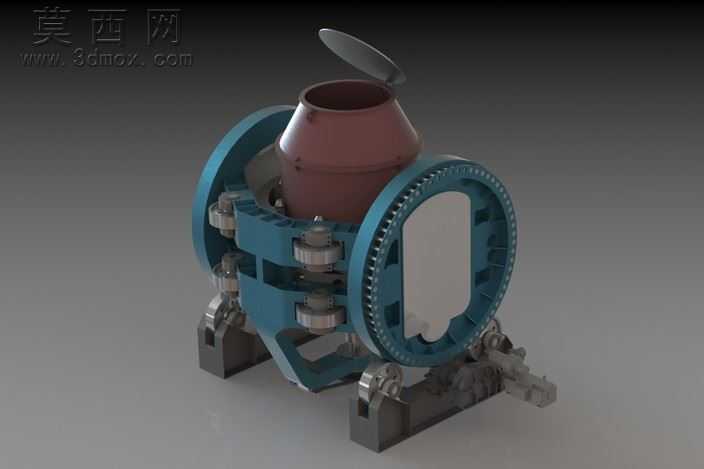

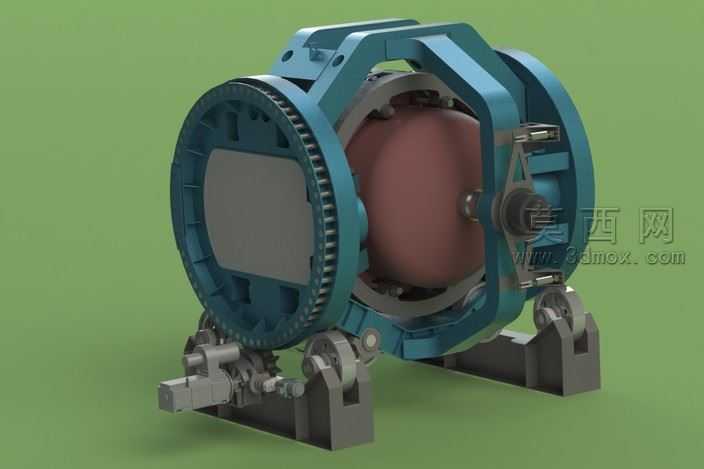

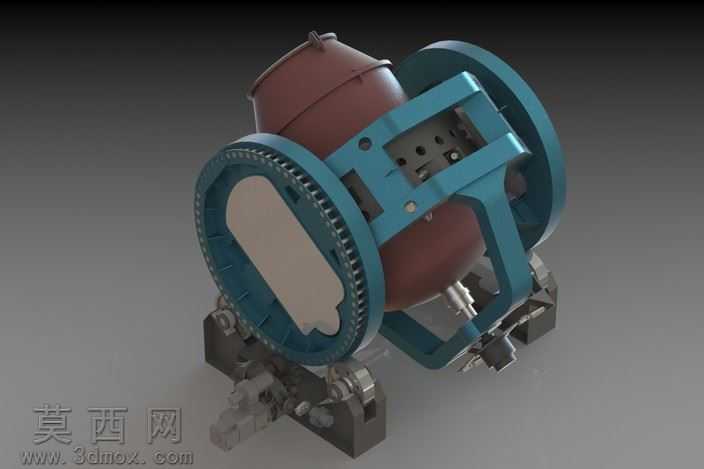

本作品为可倾式回转熔炼炉的三维结构设计，整体采用对称式双支撑回转架构，通过三维建模软件完成全参数化结构搭建，对炉体、支撑框架、回转驱动组件、倾转机构等核心部件进行了1:1比例的精准还原。建模过程中优先采用实体建模与装配约束结合的方式，确保各部件间的装配公差符合机械设计标准，炉体部分采用双层结构设计，内部为熔炼腔体，外部设置加强筋结构提升整体刚性，支撑框架采用箱型焊接结构模拟，通过合理的筋板布局降低结构应力集中风险。渲染阶段针对不同部件赋予差异化材质，炉体外壳采用哑光耐高温合金材质，表面做轻微氧化质感处理，支撑底座采用铸铁材质模拟，表面保留铸造磨砂纹理，驱动齿轮与传动部件采用调质钢材质，添加金属光泽与细微加工刀痕细节，内部熔炼腔体分别模拟了冷态与热态两种视觉效果，冷态为耐高温耐火砖材质，热态添加高温红热质感与轻微辉光效果，提升模型的场景表现力。结构设计上采用双侧齿轮驱动实现炉体360度回转，底部设置液压倾转支撑结构，可实现炉体0-90度范围的倾转倒料动作，两侧支撑座内置轴承组件，保证回转过程的同轴度与运行平稳性，倾转机构采用铰接式连接设计，在保证支撑强度的同时预留足够的转动自由度，整体结构充分考虑了冶金熔炼场景的实际使用需求，各部件的连接方式、安装位置均符合工业炉的设计规范，可直接用于教学演示、方案汇报或结构优化参考。
