易开盖连续冲压级进模具结构设计

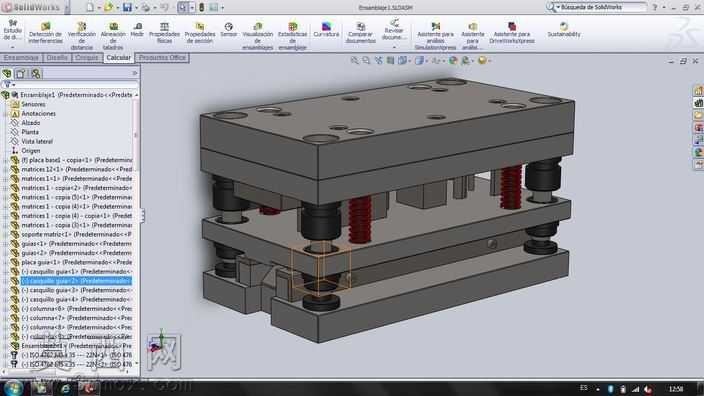

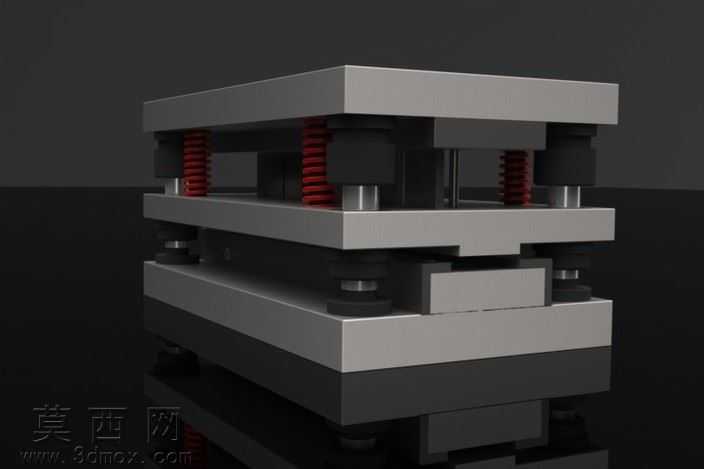

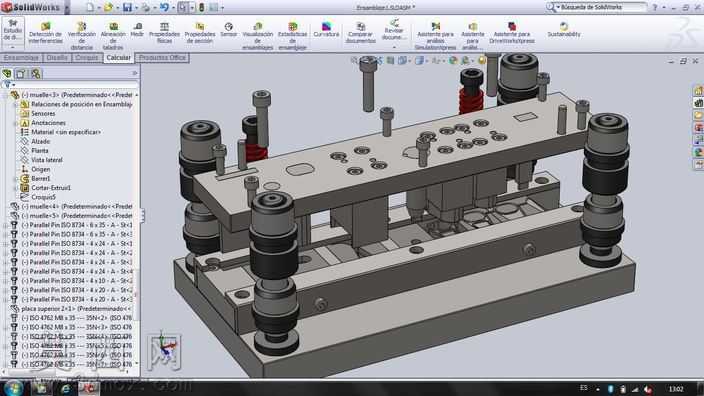

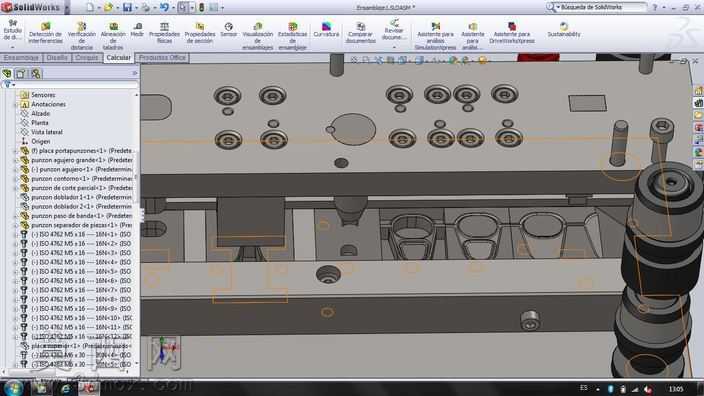

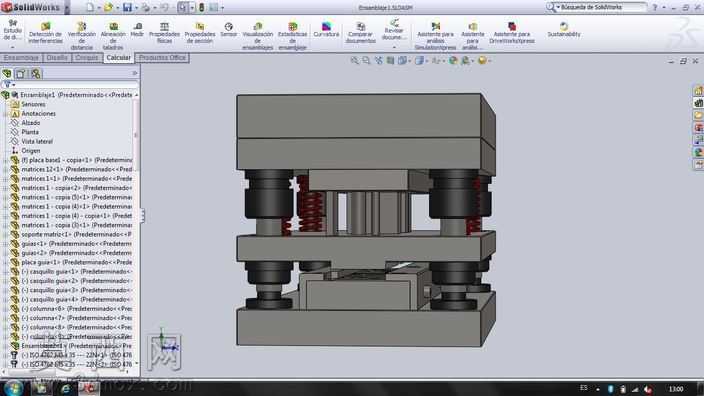

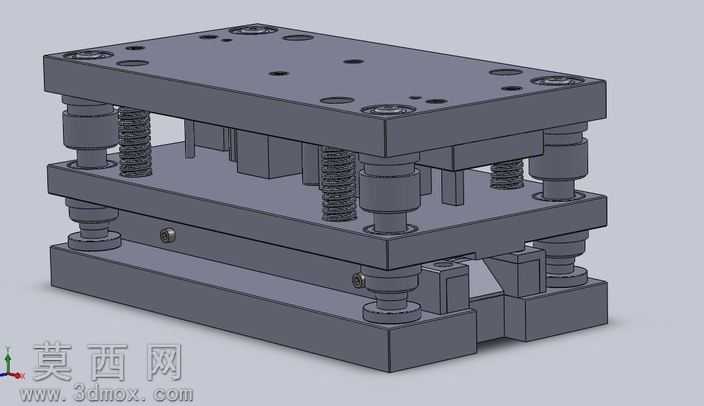

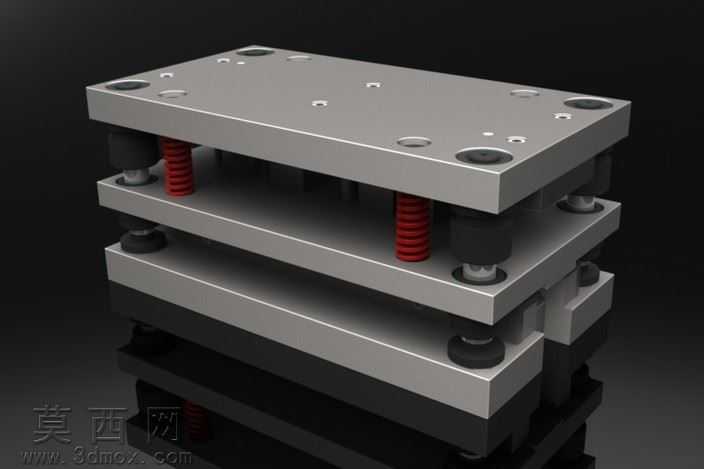

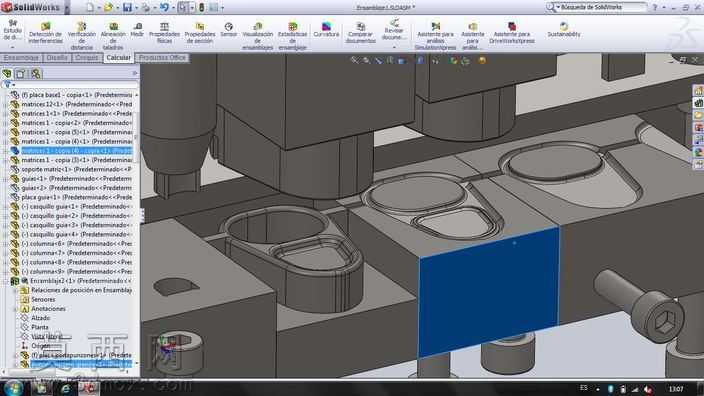

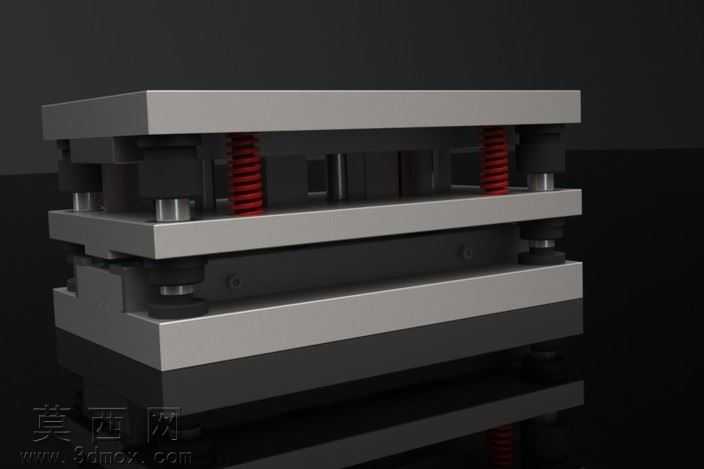

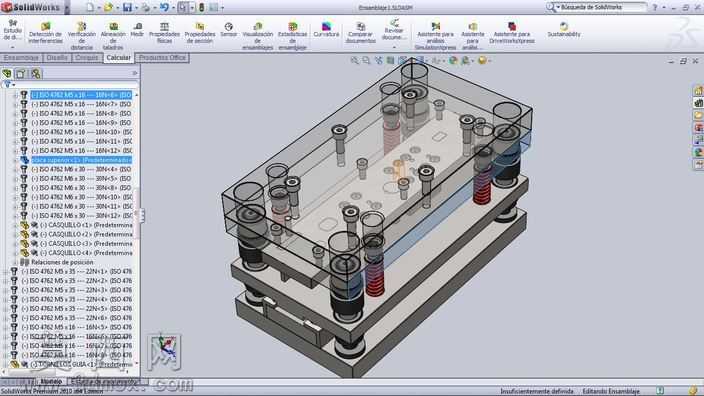

本套易开盖级进模采用三维参数化建模完成整体装配设计，建模过程中严格遵循冲压级进模的设计规范，对上下模座、凸模固定板、卸料板、凹模板等核心模板进行了精准的尺寸约束与配合公差设定，所有模板上的导柱安装孔、螺钉过孔、销钉定位孔均按照实际加工标准排布，保证虚拟装配状态下无干涉错位问题。模型中对弹性卸料组件进行了细致还原，红色矩形弹簧的选型匹配了卸料力需求，导柱导套组件采用滑动导向结构，上下模合模时的导向精度可满足易开盖连续冲压的工位步距精度要求，各工位凸模与对应凹模镶块的间隙按照易开盖所用薄板材的冲裁工艺参数设置，确保冲裁断面质量达标。建模过程中对易开盖的冲压工序进行了工位拆分排布，依次完成冲定位孔、拉深成型、切边、压痕、落料等多工位的结构布局，各工位之间的送料步距保持一致，搭配导正销定位结构可实现带料的连续自动送料冲压。模型材质分配贴合实际模具生产用料，模座部分采用45号钢材质表现，凸模、凹模等工作零件采用合金工具钢的金属质感渲染，弹簧、紧固件等标准件按照对应标准件的外观材质进行设置，整体渲染效果清晰展现模具的分层装配结构，可直观看到合模状态下各零部件的配合关系，以及开模状态下的卸料、顶出动作逻辑。设计过程中优先考虑了模具的量产稳定性，对易成型部位的凸模做了加固结构设计，卸料板上对应各凸模的位置设置了精准的导向避让孔，既可以对凸模起到辅助导向保护作用，又能在冲压完成后顺利将带料从凸模上卸下，避免带料随凸模上行影响连续生产。整套模型完整还原了易开盖级进模的典型结构，各零部件的装配关系清晰，可作为同类薄材连续冲压模具设计的参考案例，帮助理解多工位级进模的工位排布、导向系统设计、弹性卸料系统设计的核心要点。
