工业蒸发式水冷空气冷却机组结构

　　该设备属于蒸发式通风降温机组，常见于厂房、仓库、物流分拣区、注塑车间、焊接工位、商超后场及半开放作业场所。它不是单纯向室内送风的风机，而是利用水膜蒸发吸热，在空气穿过湿帘或换热面时降低送风温度，再由内置离心风机将较冷空气沿风道或直接送入作业区域。对于热源分散、人员流动大、门窗难以完全封闭的场景，这类机组比局部空调更适合大风量、低阻力、持续换气的使用需求。

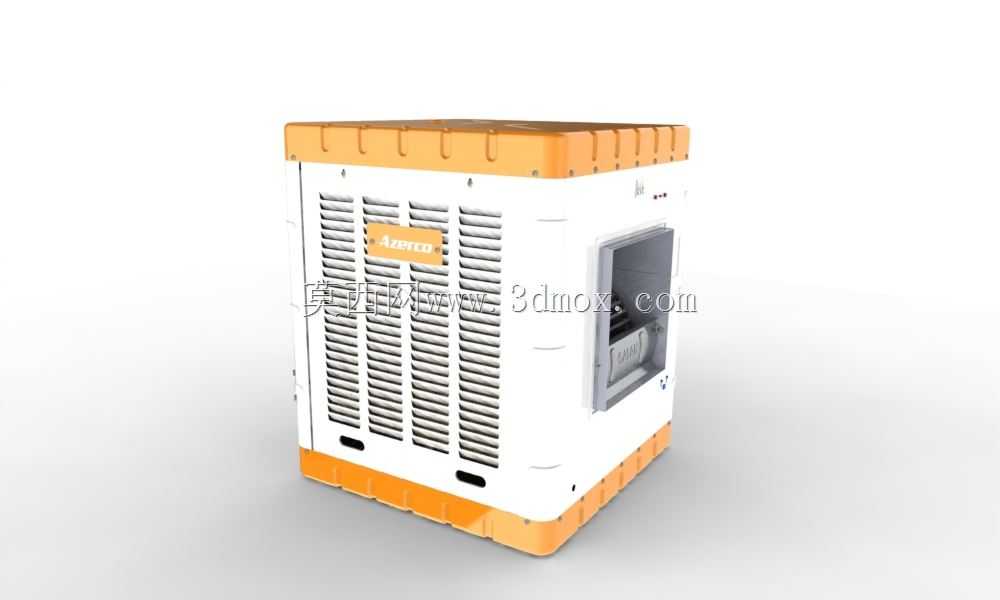

　　从结构布置看，整机采用近似立方箱体，外壳承担防护、承托和气流组织三重作用。正面大面积格栅为进风区域，格栅后方预留湿帘、布水、集水和过滤维护空间；侧部开设检修门，便于人员检查风机、水路、电气接线及易损部件。顶部和底部采用橙色防护边框，既形成醒目的搬运与安装边界，也可在堆叠、吊装或靠近墙面安装时减少边角碰撞损伤。底部承托区需要与支架、平台或屋面基础配合，建模时应重点保留地脚接触面、边框厚度和检修门开启半径。

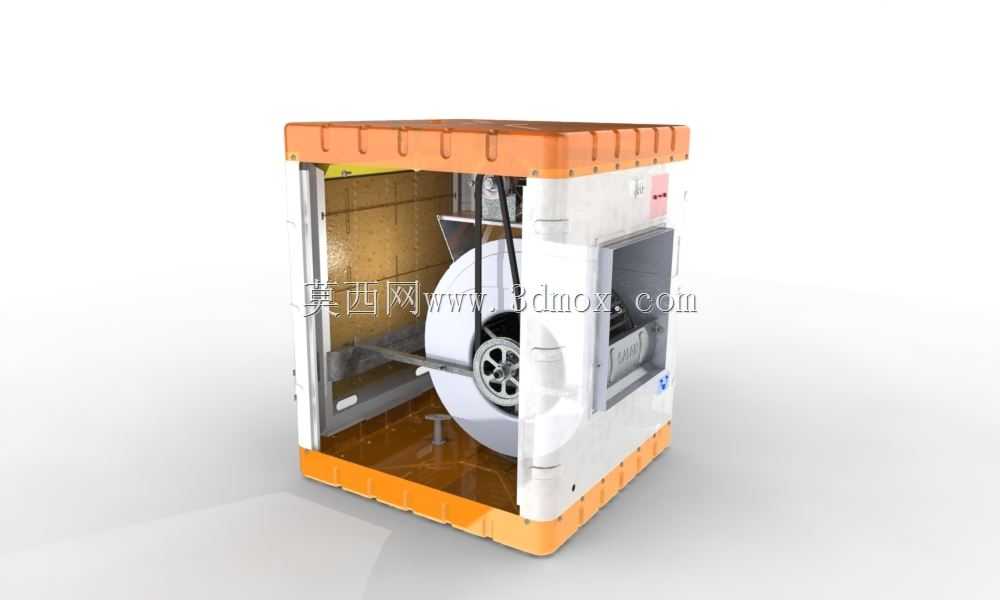

　　风机部分采用离心式送风思路，适合通过风道连接多个送风口。与轴流风机相比，离心风机在中等阻力系统中压力余量更好，能够克服湿帘、弯头、风管和出风口造成的压降。设计时需要明确进风面与出风方向，避免现场接管后气流短路；若机组靠墙布置，应在进风格栅外侧保留检修和进风距离，侧门开启方向不能被管线、立柱或护栏阻挡。水路系统通常包含补水、溢流、排污和循环供水位置，箱体下部需考虑集水盘深度、水泵安装空间以及日常排水操作。

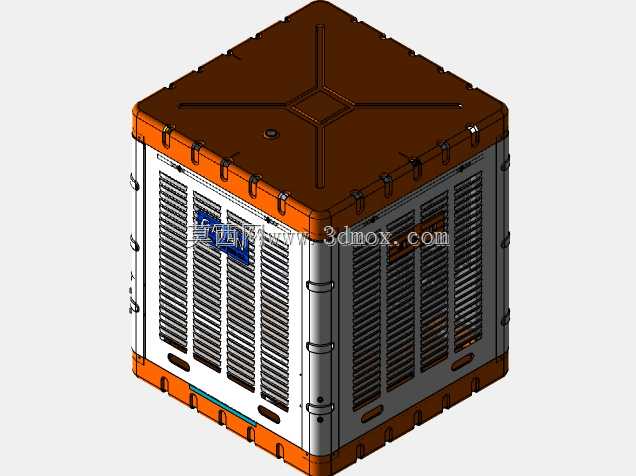

　　外形建模以钣金壳体、加强边框、格栅叶片、检修门、风机腔体和顶部封板为主要对象。壳体板件不宜只按外观薄片处理，折边、螺钉位、门框加强和底部承载区都应体现，因为这些特征会影响装配干涉和后期维护。格栅倾角兼顾防雨、防护和进风面积，开孔过密会增加阻力，过疏则降低对内部湿帘和转动部件的防护。顶部封板需要考虑日晒、积水和清洁踩踏边界，边角圆弧与包边结构可降低应力集中。

　　在安装边界上，这类设备通常放置在屋面、侧墙支架或室外平台，通过风管向室内送风。选型和布置时要核算机组自重、水重、振动、检修载荷以及新风短路问题；排风应从厂房另一侧或高位自然排出，形成稳定的穿堂气流。三维结构中应保留外接风管法兰、水管接口、电源进线和检修空间，使设备不仅具备外观展示价值，也能服务于厂房布局、管线碰撞检查和施工安装校核。
