MG995伺服舵机加长输出摇臂结构

项目分类:通用机械零部件 发布时间:2024-02-04 ID:737125
  • MG995伺服舵机加长输出摇臂结构
  • MG995伺服舵机加长输出摇臂结构
  • MG995伺服舵机加长输出摇臂结构
  • MG995伺服舵机加长输出摇臂结构

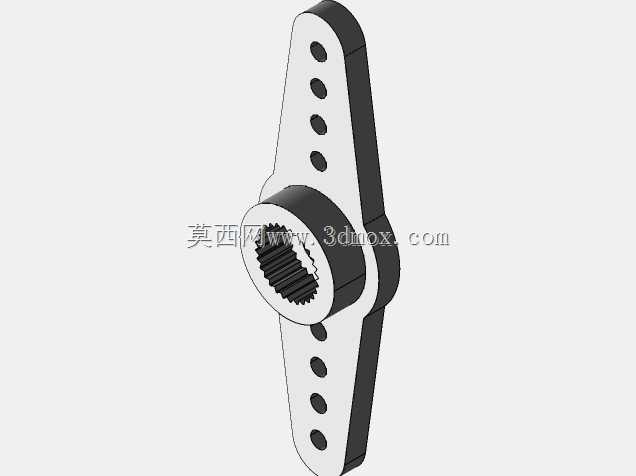

  这类双侧加长摇臂是大扭矩标准舵机输出端的常用传力构件,在小型自动化台架、航模舵面操纵、教学机械臂关节、物料拨送机构以及多自由度联动夹具里承担把舵机轴的有限角位移转化为远端推拉行程的作用。选用这类摇臂时,首先要核对输出轴配合边界:中心孔采用与MG995舵机花键轴匹配的内齿廓,装配后依靠花键周向止转,端面由舵机自带螺钉压紧,避免往复摆动过程中出现滚转松脱。

  从受力路径看,舵机输出扭矩先经中心花键传入摇臂本体,再沿左右两支臂向远端连接点分散传递。摇臂采用对称长条形布局,两支臂沿中心向相反方向延伸,相比单侧短摇臂,它可以在同一摆角下获得更大的线位移,也便于在两侧同时布置连杆、拉索或铰接点,实现平衡驱动。支臂上沿长度方向排布多组等距安装孔,孔位覆盖不同力臂半径:靠近中心的孔位输出力大、行程短,适合需要较大夹紧力或推拉力的工位;靠近端部的孔位行程大、末端力相应减小,适合需要较大摆幅的拨料、风门或舵面联动场景。

  结构外形上,支臂边缘做了连续圆角过渡,中心轮毂区域明显加厚,向两端逐渐收薄,这种变截面处理符合弯距分布规律——摆动负载下摇臂根部承受的弯曲力矩最大,加厚轮毂与过渡圆角可降低花键周边应力集中,减少反复换向带来的疲劳断裂风险;支臂中段和端部受力较小,适度减薄有利于控制运动件惯量,提升舵机响应速度。板面多个圆孔同时承担减重与安装双重作用,孔边保留足够壁厚,保证销轴或螺钉连接区域的挤压强度。

  实际安装时需要关注摇臂回转扫掠空间,长支臂在极限摆角下不能与机座、连杆或线束发生干涉;连接螺钉穿过支臂孔后应配合垫片或球头扣,铰接点保留微量转动间隙,防止过约束迫使舵机堵转。若用于高频往复机构,还应在装配面做对中校验,使摇臂中性位置与舵机中位一致,充分利用两侧有效摆角。建模过程中需重点还原中心花键齿形、轮毂高度、各安装孔孔距与支臂轮廓,这些尺寸直接决定舵机装配、连杆铰接以及外围机构的运动包络是否合理。
