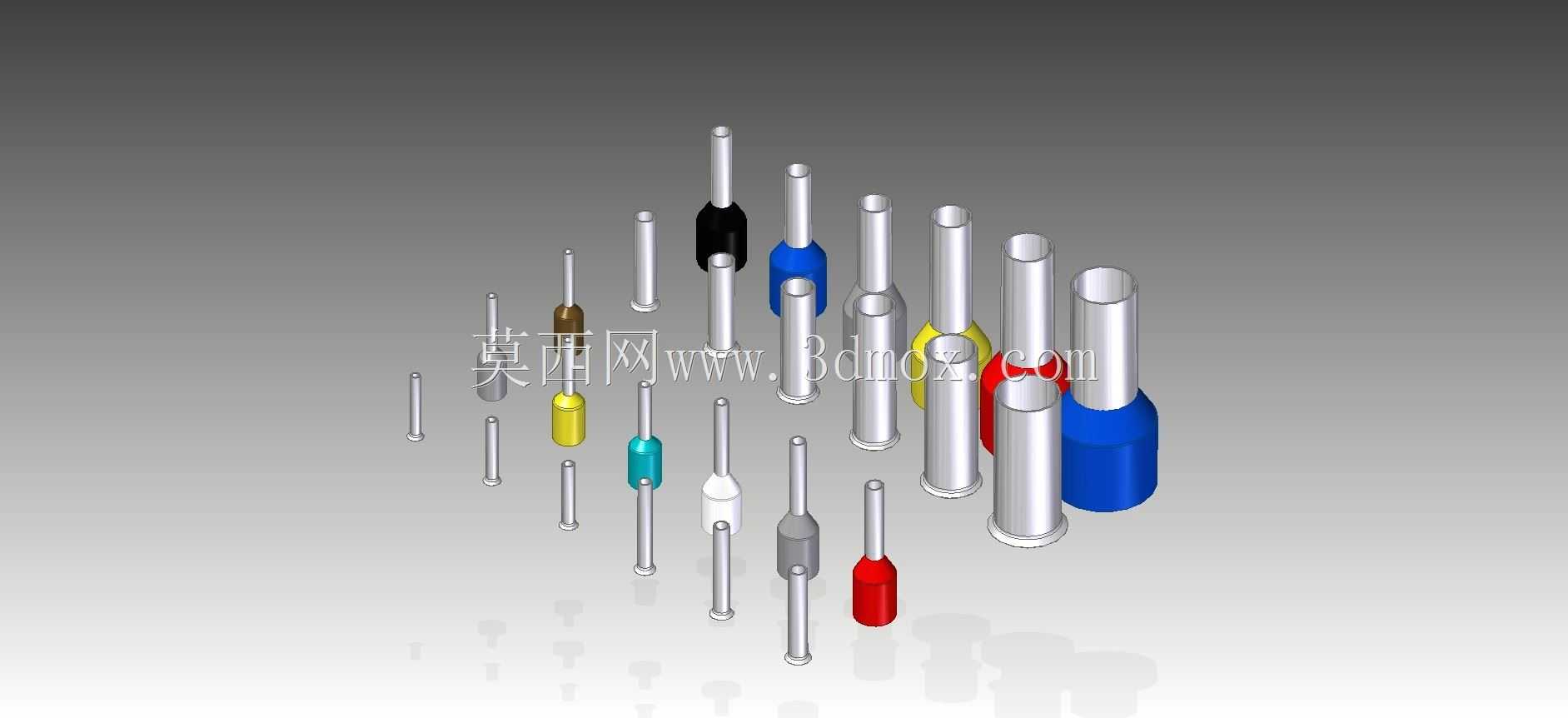

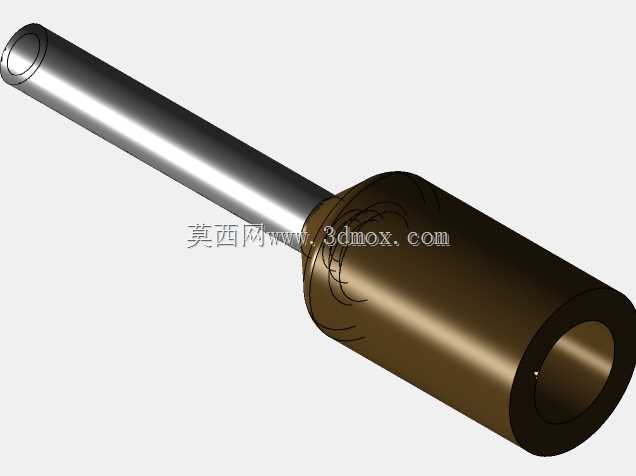

多规格冷压接线端子线鼻全套三维结构

　　这套线端压接套覆盖0.14平方毫米到16平方毫米的导线适配区间，是电气柜布线、线束加工、设备电控装配场景里用量极大的基础连接件，日常在PLC柜端子排侧、传感器引线接驳、动力回路电机接线端、车载线束分支处都能见到这类零件，核心作用是把多股散丝铜导线收拢压制成规整端头，避免铜丝散股刺入接线柱造成虚接、短路，同时让导线和螺钉端子、弹簧端子的接触面积均匀分布，降低接触电阻，避免长期通流后接位点发热氧化。

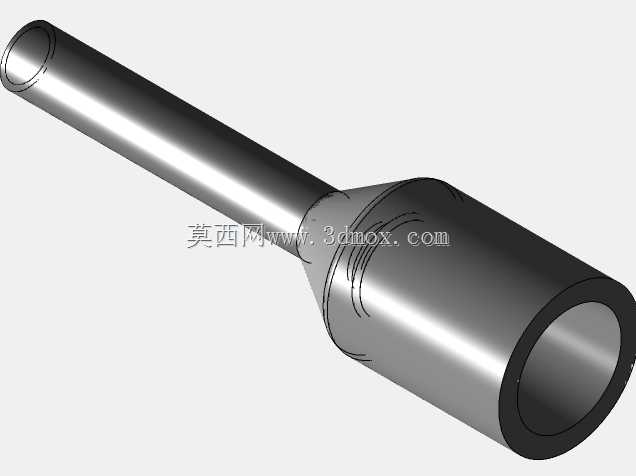

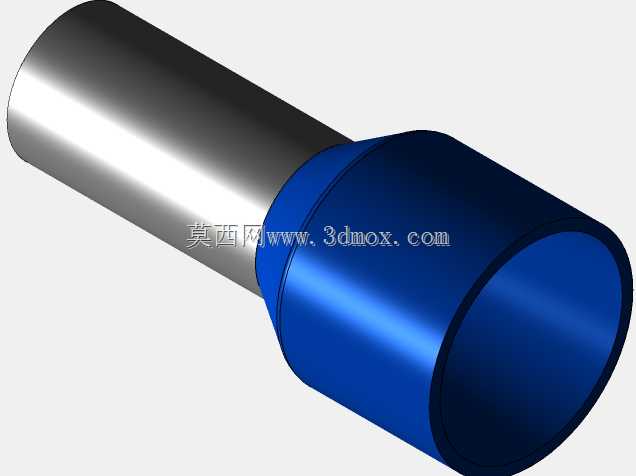

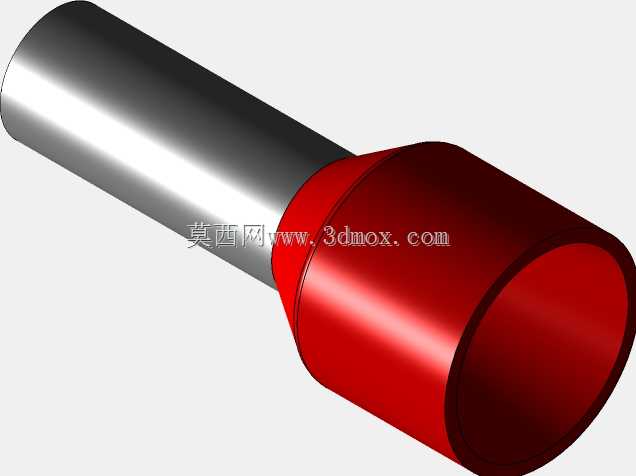

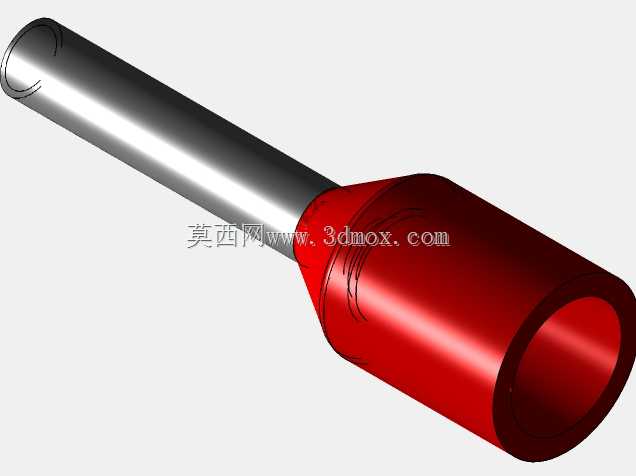

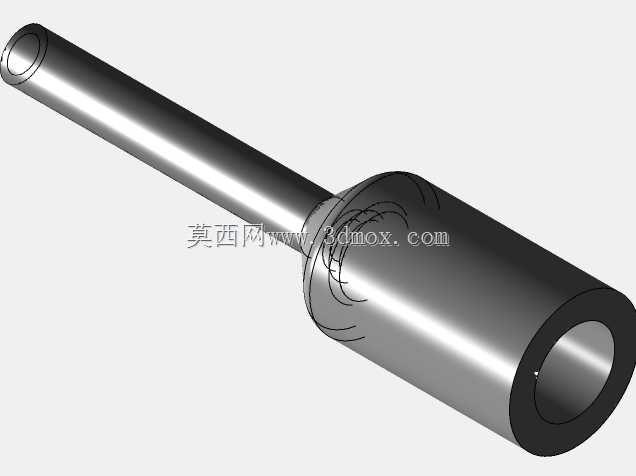

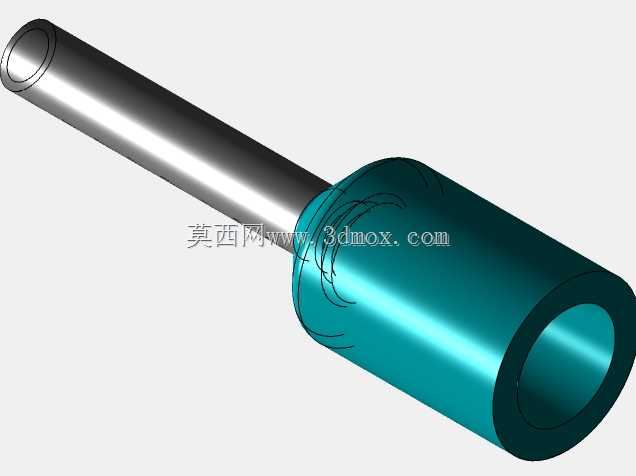

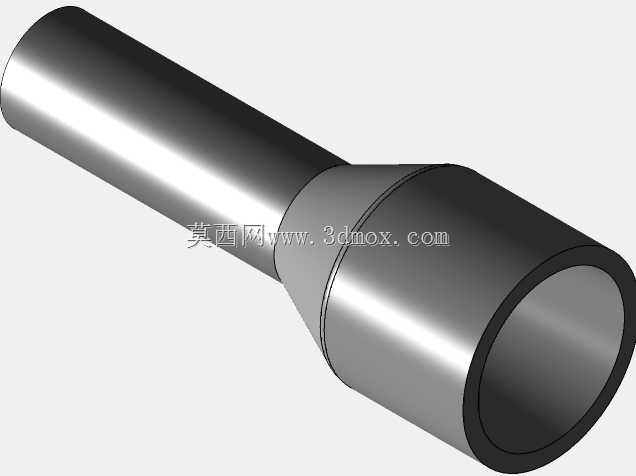

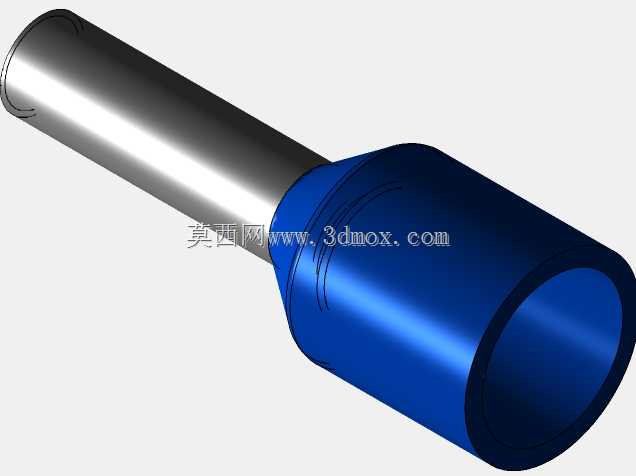

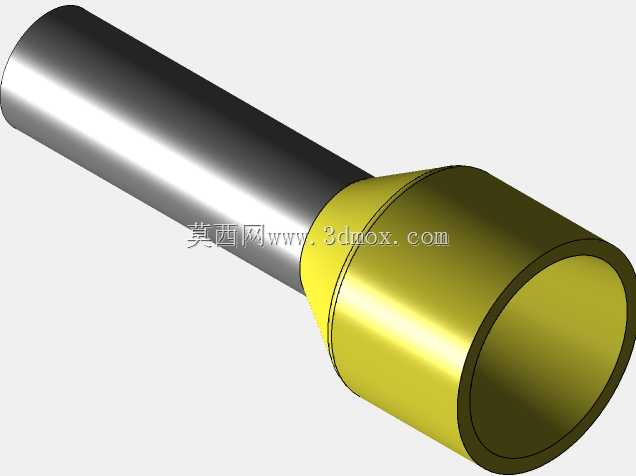

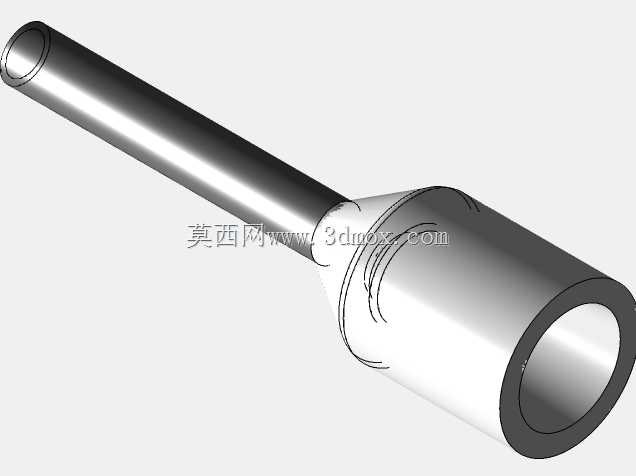

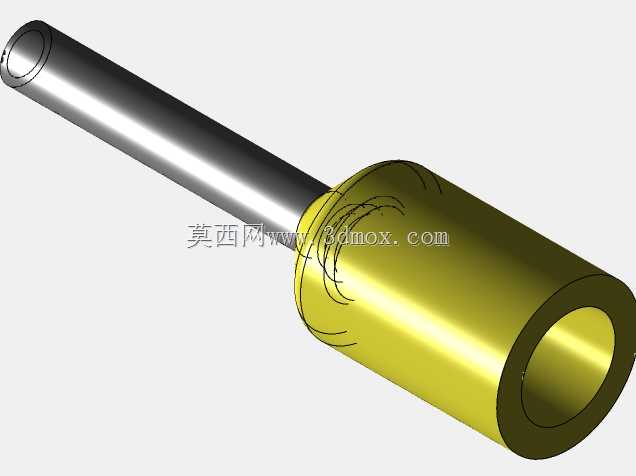

　　整套零件按压接形态分成三类：裸管型无绝缘护套款，适合高温敷设区域、柜内大电流动力回路，压接后可额外套热缩管做绝缘防护；部分绝缘款在金属压接管尾部预置彩色塑料护套，护套颜色严格遵循DIN46228标准色标规则，不同线径对应专属配色，现场布线作业时工人不用反复测量线径，靠护套颜色就能快速区分导线规格，大幅降低多线束装配时的错配概率；预绝缘全包款则把护套延伸至压接翼外侧，压接后金属部位完全被包覆，适合人手可触及的设备面板接线位、移动设备拖链引线端，防误触、防灰尘水汽侵入接位点。

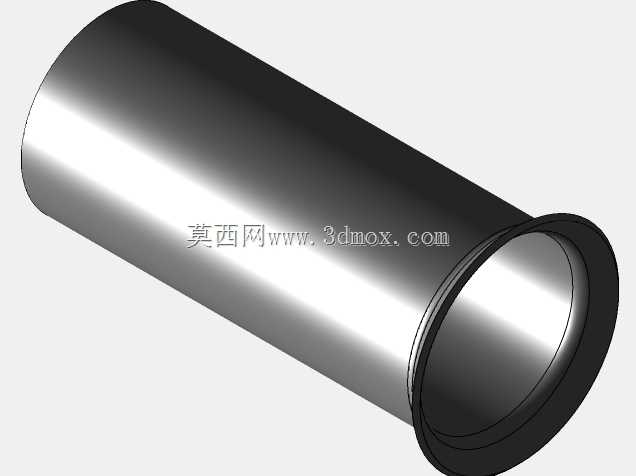

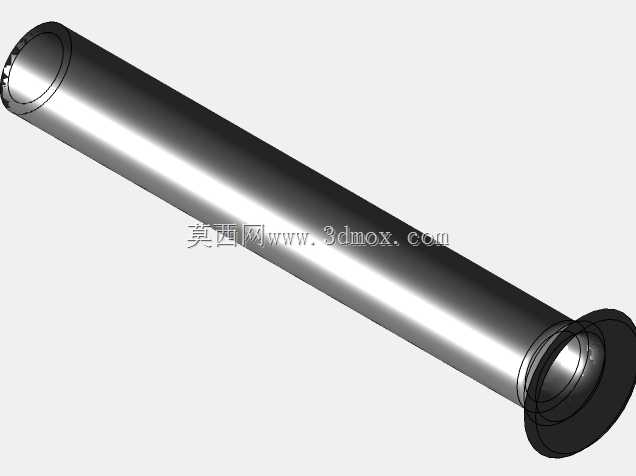

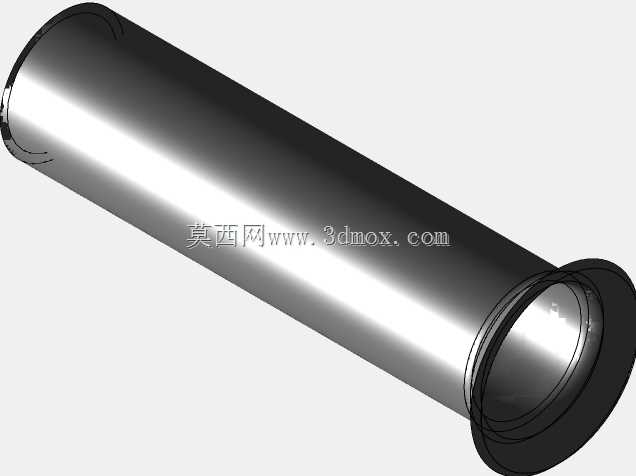

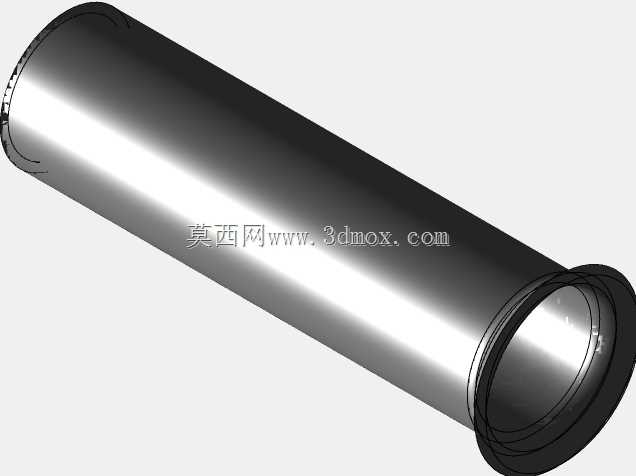

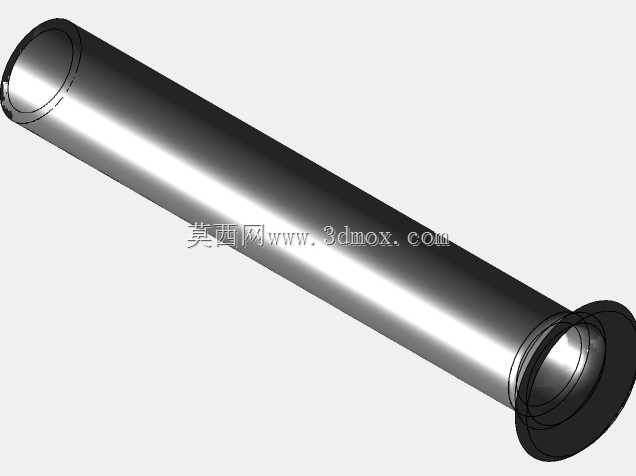

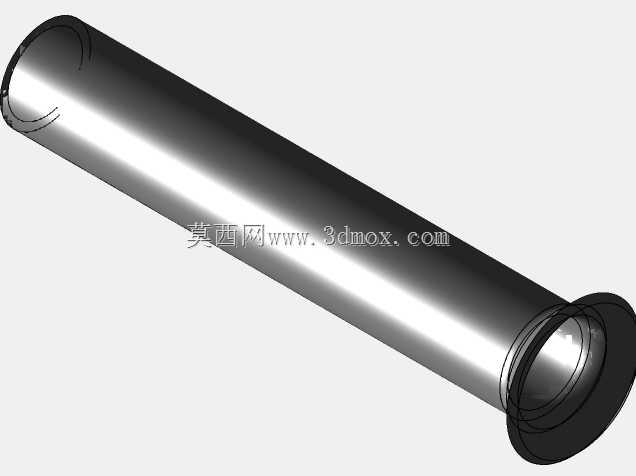

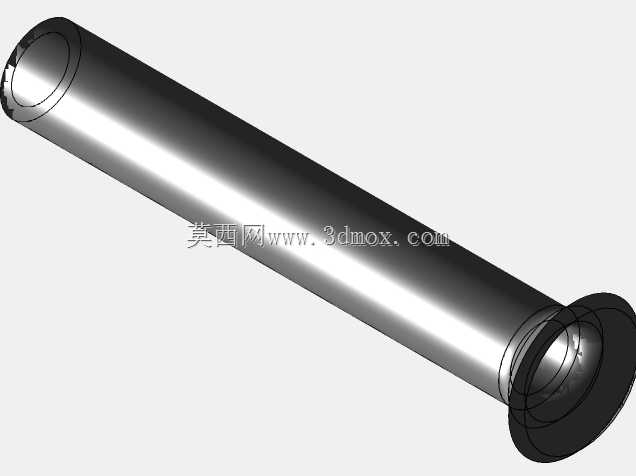

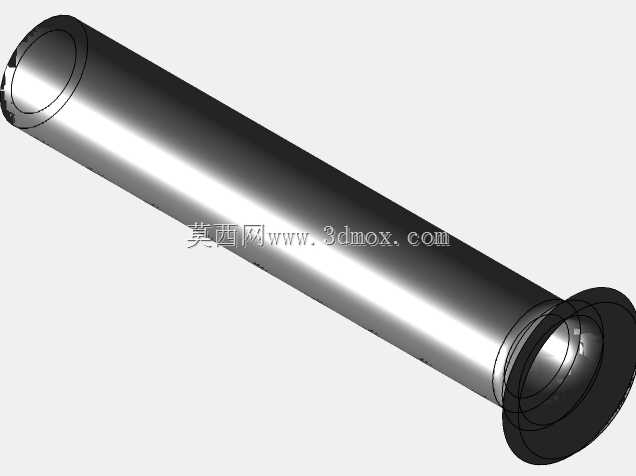

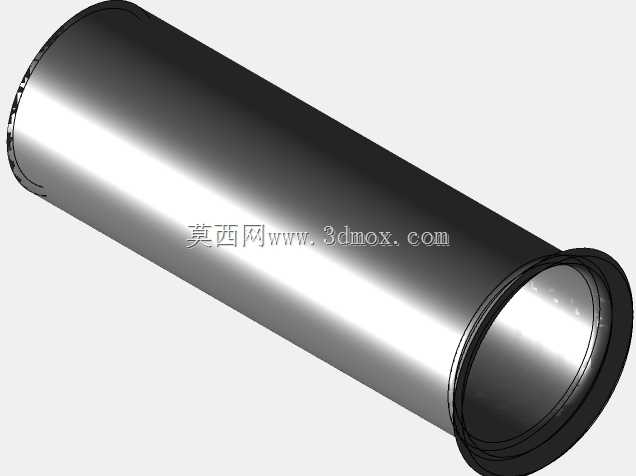

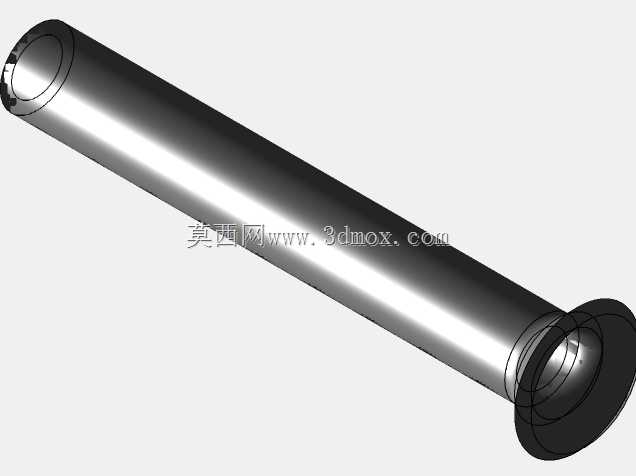

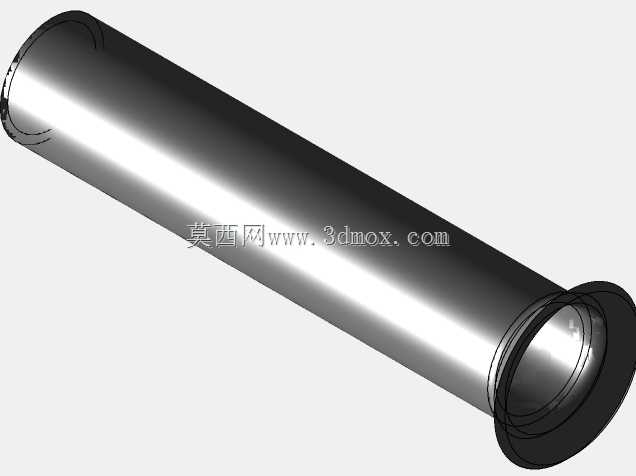

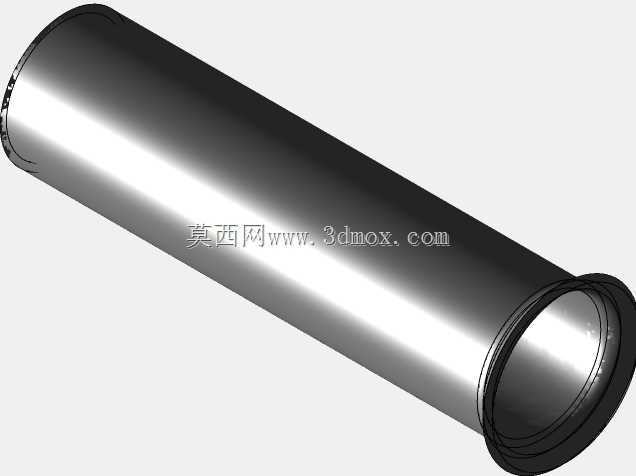

　　建模时先以金属铜管为基础特征：不同规格的铜管内径严格匹配对应线径的铜丝总截面积，管壁厚度随通流等级递增，小管径薄壁款保证压接时钳口可以轻松把管壁压实到铜丝缝隙里，大管径厚壁款则避免压接过程中管材开裂、变形回弹。铜管入口端做了微扩口导向，穿线时散股铜丝不会被管口端面刮住，哪怕工人手工穿线也能快速把导线送到位；铜管尾部的绝缘护套和金属管采用同轴定位结构，护套内孔和导线外径做小间隙配合，导线穿入后护套可以牢牢贴合线皮，压接完成后线束受侧向拉扯时，应力会分散在护套和线皮的抱紧段，不会直接传导到铜丝和压接管的结合位置，杜绝断线隐患。

　　外形尺寸上整套零件的轴向长度随线径梯度递增，最小规格的裸管长度仅数毫米，适配柜内狭小空间的密集端子排布，不会出现相邻端子端头互相触碰的短路风险；最大16平方规格的压接套整体长度、压接翼宽度都匹配对应吨位的冷压钳钳口尺寸，压接时钳口的六边形压痕可以完全覆盖金属管的压接区段，压接后端头横截面规整，插入螺钉端子座时不会卡滞。安装边界层面，所有规格的端头外径都对照主流接线端子的进线孔预留了安全间隙，哪怕是多根端子并排密集排布，相邻绝缘护套之间也保留了电气爬电距离，不同颜色护套的外形轮廓完全一致，仅靠颜色区分线径，装配时不用针对不同规格调整接线工位的工装定位，自动化压接机可以共用同一套送料轨道，仅更换对应色标的料卷就能完成全规格线束的压接作业。金属管端面全部做了圆角钝化处理，没有锐边毛刺，压接、穿线过程中不会割伤工人手指、也不会割破导线绝缘层，长期在震动环境下使用时，压接部位的机械强度可以满足工控设备、车载装备的抗震动要求，不会出现松脱断电的故障。
