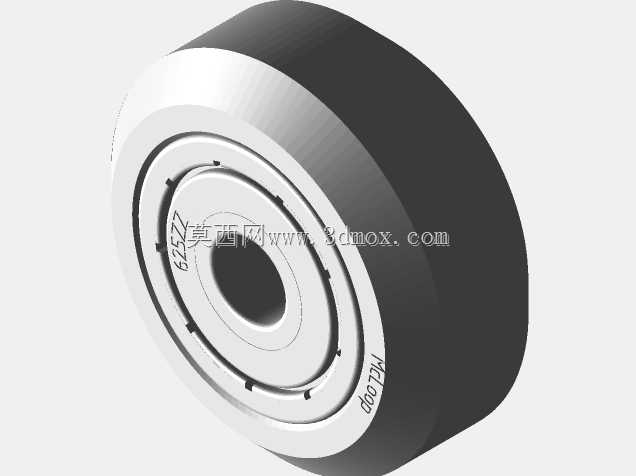

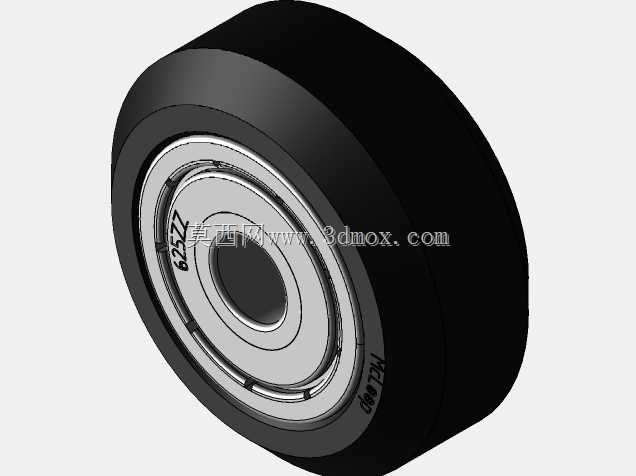

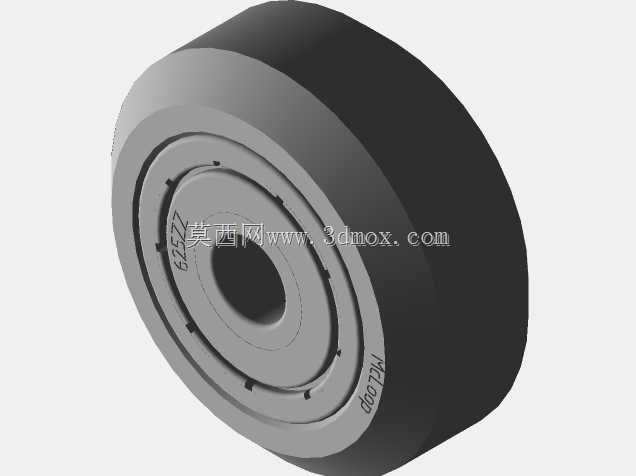

欧标2020型内嵌轴承POM导向滑轮

　　这款滑轮的设计出发点，是桌面级FDM设备运动框架里长期存在的痛点：光轴或铝型材导向段在高速往复移动中，纯塑料轮与金属轨面直接摩擦，跑合几百小时后内孔会磨出椭圆间隙，带来X/Y轴顿挫、层纹错位；而全金属轮又存在硬接触噪音大、对型材表面阳极层划伤明显的问题。这套结构把深沟球轴承完全嵌注在POM轮体内部，轮的外圈采用工程塑料直接成型，滚动摩擦由轴承承担，外圈与导轨接触则保留塑料的低噪音、不伤轨面特性，兼顾了寿命和运行质感。

　　从实际装机场景看，这类轮主要用在CR-10、Ender系列这类采用2020欧标铝型材做框架的设备上，作为龙门架、热床平台沿V型槽或光轴滚动的支承件；也常被移植到小型直线滑台、摄影滑轨、轻型推拉门导向、自动化料仓的平移门机构里，承担径向为主、附带少量轴向偏载的工况。轮体外形做了两头收窄的鼓形弧面，而不是简单直圆柱，这个细节是为了在装配存在少量同轴度偏差、导轨有直线度误差时，接触线能自动对中，避免轮缘啃边；弧面宽度覆盖2020型材V槽的整个接触区，过弯或受侧向力时不会脱轨。

　　建模时需要重点把控的边界有几处：首先是轴承室的配合，内嵌标准608类深沟球轴承，轴承外径与POM内孔采用小过盈配合，塑料件装配靠压入或热装，建模时要给轴承外圈预留定位台阶，防止轴承在轮体内轴向窜动；内圈与安装销轴之间则是间隙配合，销轴固定在支架上、轮随轴承外圈转动，这一关系不能搞反。其次是外形尺寸，轮的总外径要匹配2020型材槽口的包络，装入V槽后轮弧最低点与槽底留有微量间隙，不能出现轮底蹭槽、只有边缘接触的情况；总宽度方向，两侧端面要低于轴承端面，保证锁紧垫片或卡簧压在轴承内圈上，而不是夹在塑料端面上——塑料受蠕变影响长期受压会塌陷，一旦夹紧力作用在塑料体上，运转一段时间后轮就会发卡。

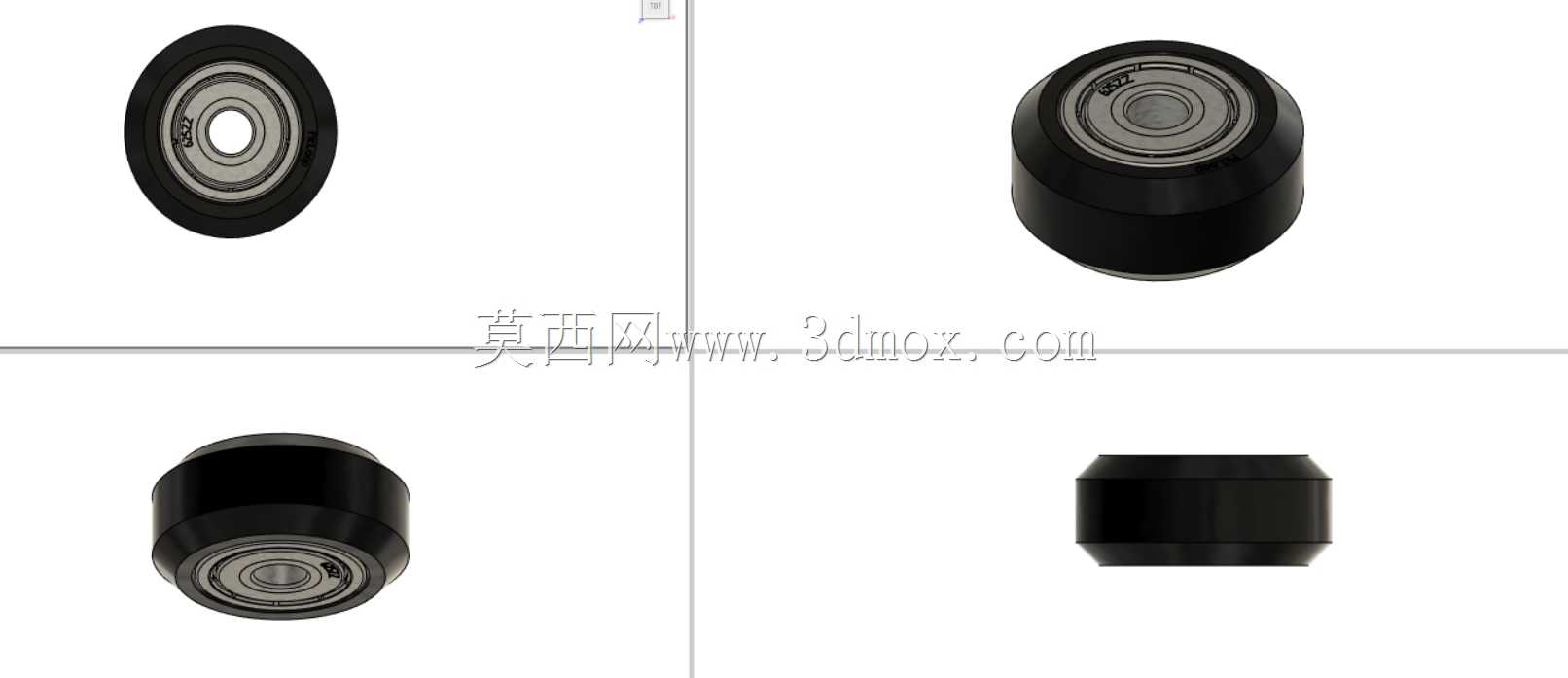

　　结构上轮体中段做了轻微的内凹收腰，既减轻塑料用量、降低转动惯量，也让接触应力集中在弧面中部，避免两端飞边影响滚动。材料选POM而非PLA或ABS，是考虑POM的自润滑性、耐疲劳性和尺寸稳定性，在设备舱内长期60℃左右的环境下不会软化变形，摩擦系数也更低。装配校核时还要确认相邻轮的安装孔位间距，多个轮组成的滑车组要保证各轮轴线平行，压在型材两侧V槽上的预紧量可调，过松会有间隙晃动，过紧则会把轴承径向间隙压死、转动阻力陡增。建模输出时把轴承作为独立子件装配，既方便工程图里标注配合公差，也能在做运动仿真时直接定义轴承内圈固定、外圈随轮体旋转的转动副，验证整组滑车在全行程内的干涉情况。
