全向移动麦克纳姆轮结构设计方案

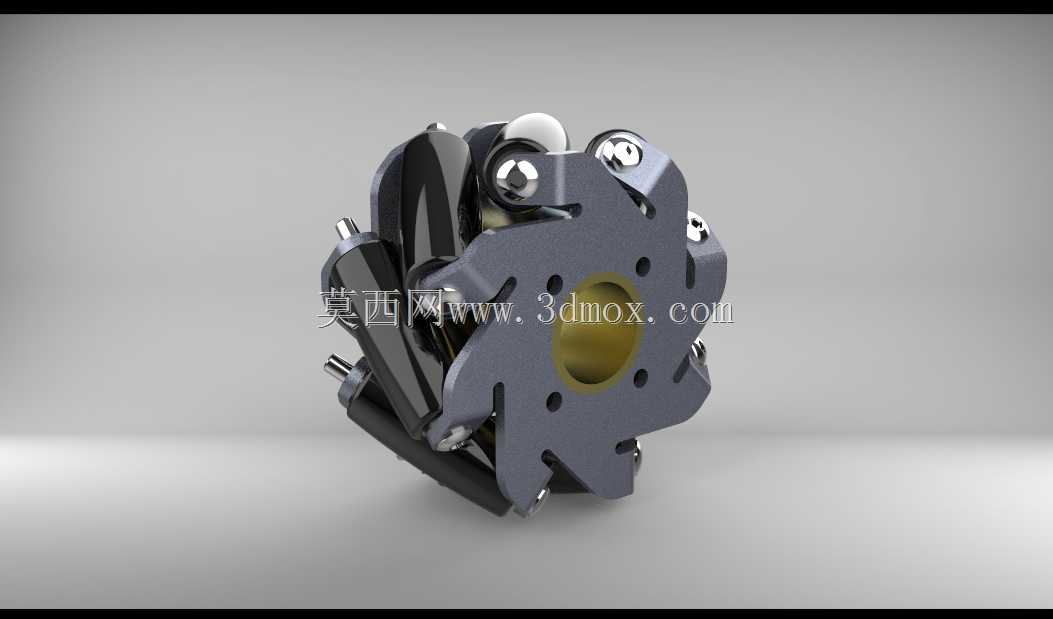

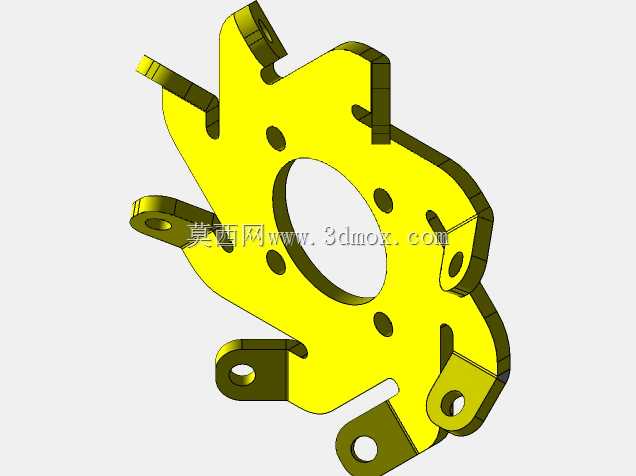

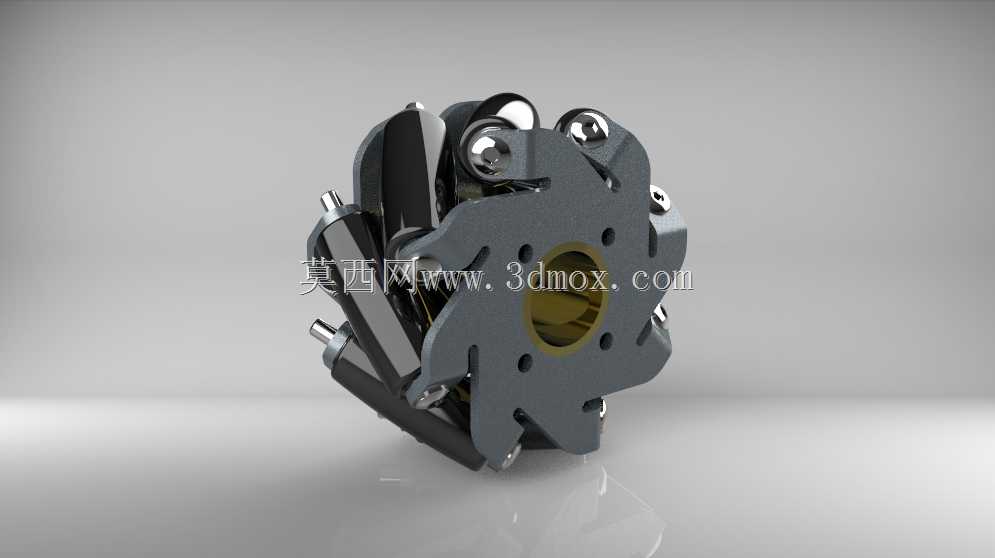

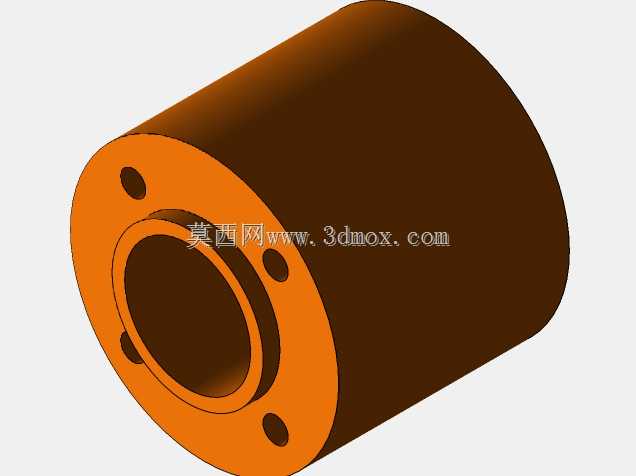

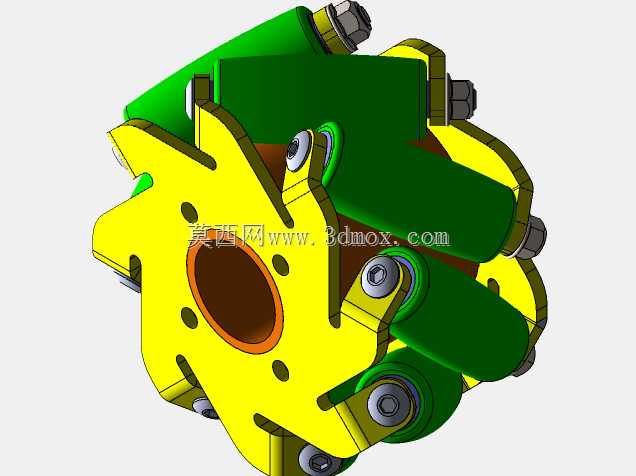

　　麦克纳姆轮作为全向移动系统的核心执行部件，最早在重载仓储转运场景落地，目前广泛应用于智能AGV、重载转运平台、窄通道作业巡检机器人、特种作业移动装备领域，区别于传统转向轮组依赖舵机调整行进方向的逻辑，这类轮组依靠周边成角度排布的从动滚轮，可在不改变轮体自身朝向的前提下，通过不同轮组的转速差与转向组合，实现整车横向平移、零半径原地回转、斜向行进等复杂移动动作，完美适配车间内狭窄通道转运、精密设备对位停靠、密集仓储区货位调整等传统轮组无法覆盖的作业场景。从结构设计逻辑来看，该轮组采用中心轮毂加周边分布式从动辊子的组合架构，中心轮毂预留标准安装孔位，可直接适配市面主流的行星减速伺服电机输出轴，

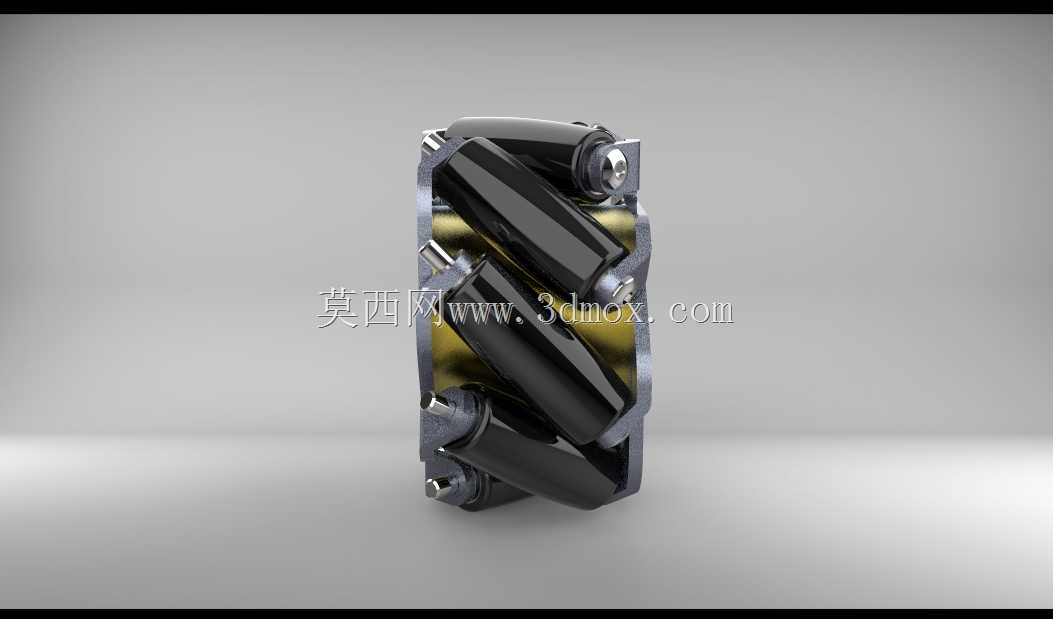

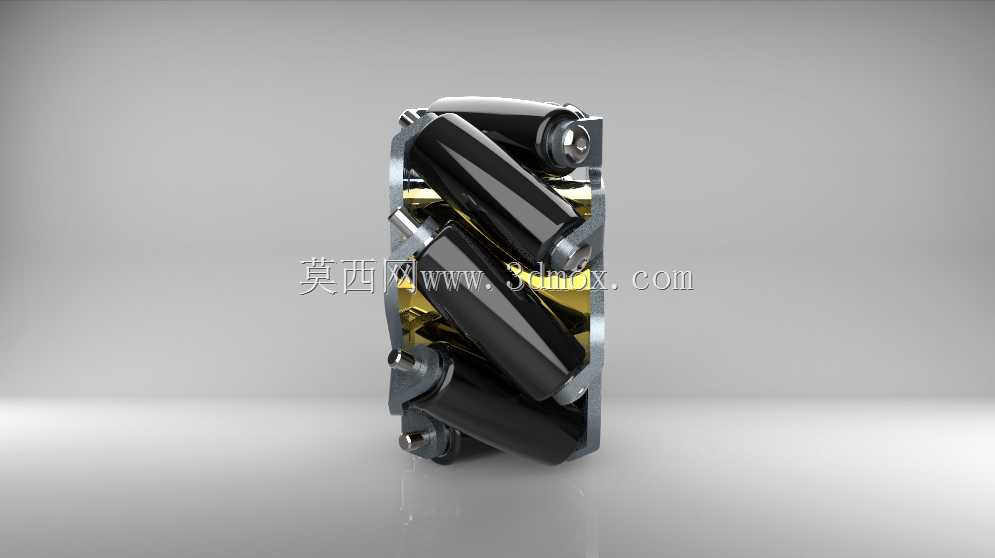

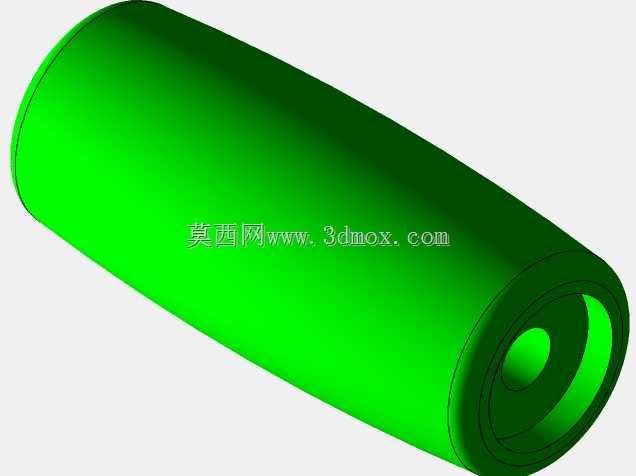

　　安装法兰的孔位公差严格匹配通用传动件的配合标准，无需额外定制转接件即可完成装配。轮毂周边的从动辊子按照固定偏置角度排布，每个辊子都带有独立的转动支撑结构，辊子外包覆高摩擦系数的耐磨聚氨酯层，既可以保证轮组主方向行进时的承载能力，也能在侧向滑移时提供稳定的滚动支撑，避免硬摩擦带来的动力损耗与部件磨损。设计过程中需要重点控制辊子的轮廓包络线，确保所有辊子的外切面共同构成完整的圆形轮廓，避免轮组转动过程中出现高低起伏的颠簸问题，同时要严格计算每个辊子的安装角度与承载占比，保证轮组在各个方向受力时都能均匀传递载荷，避免单个辊子受力过载出现损坏。从安装边界来看，这类轮组的径向尺寸与轴向宽度需要和底盘的安装空间严格匹配，

　　轮毂中心的安装孔位要预留足够的键槽配合长度，保证大扭矩输出时不会出现打滑松脱，轮组的轴向安装间隙需要控制在合理范围，既不能因为间隙过小出现转动卡滞，也不能因为间隙过大导致轮组晃动影响行走精度。在实际选型应用中，这类轮组的单轮承载能力需要根据整车自重加额定载荷做冗余计算，通常单轮额定载荷要达到实际承载值的1.5倍以上，才能应对启动、制动、急转时的冲击载荷，辊子的材质选择也要匹配实际作业地面的材质，环氧地坪场景选用中等硬度聚氨酯辊子即可，若是在粗糙水泥地面或者有金属碎屑的车间场景，则需要选用更高硬度的耐磨辊子材质，避免辊子被尖锐物划伤过早损坏。轮组的支撑轴承需要选用带密封结构的深沟球轴承，防止作业过程中粉尘、碎屑进入轴承内部导致卡滞，日常维护时只需要定期检查轴承润滑状态与辊子磨损情况即可，不需要复杂的拆解保养。
