罐式运输半挂卡车整车结构三维设计

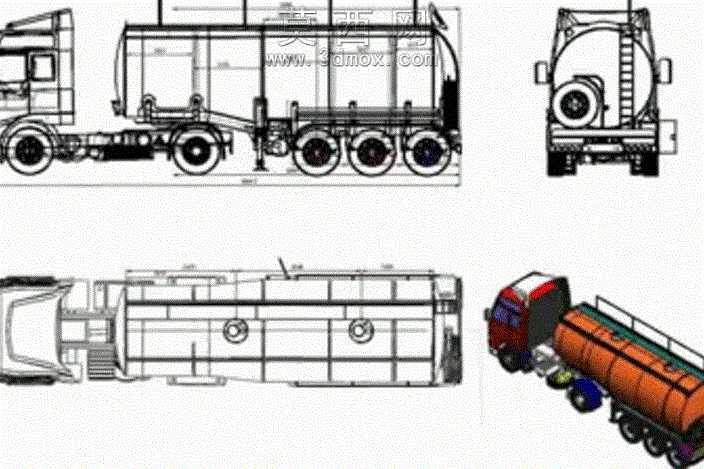

本作品为罐式运输半挂卡车的完整三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸构建，首先依据重型罐式运输车辆的通用设计规范确定整车外廓尺寸、轴距、轴荷分配等核心参数，先搭建牵引车头的基础框架，逐一还原驾驶室轮廓、底盘车架、行走轮组、牵引连接机构等车头部分的结构细节，保证车头与半挂部分的连接接口尺寸完全匹配。半挂罐体部分为本次设计的核心，建模时先绘制罐体的截面轮廓草图，通过拉伸、抽壳等特征操作生成罐体主体，再根据罐体承压与装载需求，在罐体外部加装环形加强筋结构，同时完成罐体顶部的人孔、走台、护栏，尾部的爬梯、卸料接口、防护装置，以及底部的半挂车车架、多轴行走悬挂系统、支腿机构等附属结构的建模，所有部件的装配关系完全参照实车的连接逻辑设置，保证各运动部件不存在干涉问题。材质与渲染阶段，针对不同部件赋予对应材质属性，驾驶室与罐体主体采用金属烤漆材质，调整漆面的反光度与粗糙度还原商用车辆的漆面质感，车架、悬挂、轮辋等结构件赋予高强度钢材材质，轮胎采用黑色橡胶材质并还原胎面的防滑纹理，爬梯、护栏等附属件根据实际工艺设置镀锌金属或喷涂材质，渲染时采用写实光照环境，多角度输出整车的三视图线稿与实体渲染效果，清晰展示整车的正侧视、后视、俯视结构以及三维实体外观。设计过程中充分考虑罐式运输车辆的使用场景，在罐体与车架的连接位置设置了合理的支撑结构，多轴轮组的布局满足重载运输的承载需求，尾部的安全防护装置符合道路运输车辆的安全规范，整体模型结构完整，细节还原度高，可用于罐式专用车的结构展示、方案验证以及相关教学演示场景，各部件的参数化特征保留了后续修改调整的空间，可根据不同的装载容积需求调整罐体长度、轴数等核心参数，快速衍生出不同规格的同类型罐车设计方案。
