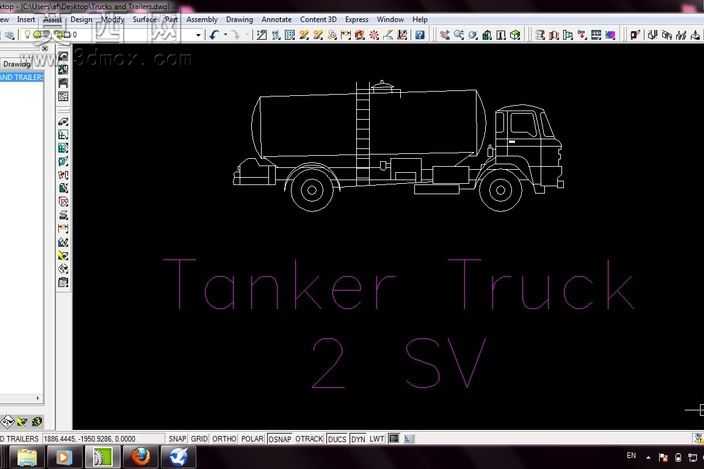

罐式运输卡车二维线框结构设计模型

本作品为罐式运输卡车的二维线框结构设计模型，依托AutoCAD平台完成全尺寸参数化绘制，完整还原了罐式卡车的整车布局与核心结构特征。建模过程严格遵循商用车设计的尺寸规范，从车头驾驶舱的轮廓勾勒开始，精准绘制了驾驶室的车窗、车门、后视镜等外部结构的投影线条，明确了驾驶舱与后部罐体的衔接位置，保证整车轴距、前后悬长度符合道路运输车辆的设计标准。后部罐体部分采用对称式线框绘制，清晰呈现了圆柱形罐体的轮廓、顶部的操作走台与防护爬梯结构，罐体底部的支撑鞍座、管路接口、防护栏等附属结构均通过分层线条逐一表达，准确区分了罐体主体结构与附属配件的层级关系。车辆行走系统部分，按照重型卡车的底盘布局，绘制了前后车桥、轮胎、轮毂的线框投影，前轮的转向结构、后轮的承重结构均通过线条的虚实变化加以区分，底盘位置的车架纵梁、油箱、蓄电池组等底盘附件也做了对应轮廓表达，完整呈现了整车的底盘承载逻辑。整个线框模型采用分层管理的绘制思路，将车身结构、罐体结构、行走系统、附属配件分别放置在不同图层，线条绘制严格遵循工程制图的投影规范，所有轮廓线、结构线均保持闭合且无冗余线段，能够清晰传递整车的结构比例与部件位置关系，可作为罐式专用车三维建模的二维参考底图，也可用于车辆结构认知、专用车方案设计的初期布局参考，帮助设计人员快速明确罐式卡车的整体结构框架，为后续的三维实体建模、结构强度校核、改装方案设计提供准确的二维尺寸依据。
