矿用倾斜式振动筛分设备三维设计

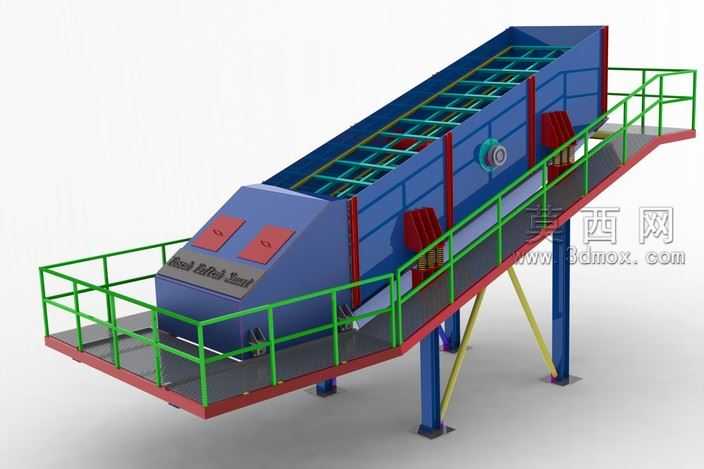

本作品为矿用倾斜式振动筛分设备的三维建模设计成果，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各结构件的装配关系精准无误，无干涉错位问题。模型整体采用倾斜式布置结构，主体筛箱为长槽型焊接结构，内部设置多层筛网支撑格栅，格栅采用等距排布的型钢焊接而成，可适配不同孔径的筛网安装需求，满足不同粒径物料的分级筛分作业要求。筛箱两侧布置有振动激振单元，采用侧装式激振器结构，建模时还原了激振器的安装支座、防护罩以及传动连接结构，可直观呈现振动动力的传递路径。设备配套设计有检修操作平台，平台采用型钢焊接支撑框架，台面铺设防滑花纹钢板，周边设置标准化安全防护栏杆，栏杆采用圆管弯折焊接成型，扶手、横杆、踢脚板的尺寸均符合工业安全设计规范，平台一侧设置倾斜走梯，走梯踏步采用防滑结构，支撑腿采用H型钢立柱搭配斜向支撑，确保整体结构的稳定性与承重能力。渲染阶段对不同部件赋予了贴合实际工业场景的材质：筛箱主体采用蓝色工业防锈漆材质，还原了钢材焊接后喷涂防护漆的质感，表面设置轻微的漆面颗粒纹理提升真实感；操作平台台面采用深灰色防滑钢板材质，防护栏杆采用亮绿色安全防护漆材质，支撑立柱采用深蓝色金属漆材质，斜向支撑采用黄色警示漆材质，激振器防护罩采用红色漆面材质，通过不同色彩的材质区分，既符合工业设备的安全配色规范，也让各功能部件的辨识度大幅提升。设计过程中充分考虑了振动筛的实际作业工况，对筛箱的倾斜角度、支撑弹簧的布置位置、激振器的安装高度都进行了合理的参数设定，确保模型不仅具备外观展示效果，也可作为结构设计参考、作业原理演示的数字化载体，可用于机械设计教学、设备方案展示、虚拟仿真场景搭建等多个场景。模型在细节处理上还原了设备的铭牌安装位、检修口盖板、连接螺栓组等细小结构，让整体模型的精细度达到工业展示级标准，避免了简化模型带来的结构缺失问题。
