螺旋离心式Succion工业通风风扇结构设计

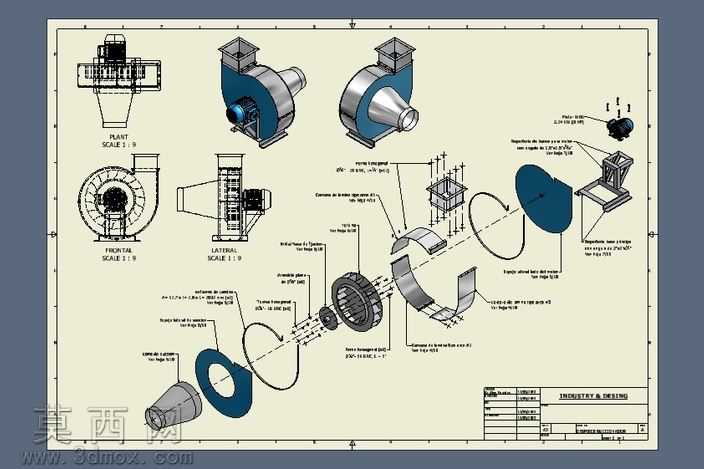

本作品为螺旋离心式通风风扇的完整三维设计方案，采用三维参数化建模软件完成全零部件的精准构建，从前期设计构思阶段就围绕离心通风的气动效率目标展开，首先确定蜗壳的螺旋型线参数，通过拟合阿基米德螺旋线生成蜗壳的流道曲面，保证气流在壳体内能够顺畅完成动能到静压能的转换，减少流道内的涡流损耗。建模过程中对每一个零部件都进行了独立的参数化搭建：进风锥段采用渐缩式曲面设计，引导外界气流平稳进入叶轮区域；叶轮部分采用后向式叶片构型，每一片叶片的安装角、曲率半径都经过反复调整，叶片与轮毂、轮盘的连接位置做了平滑过渡处理，避免应力集中的同时降低气流流动阻力；蜗壳部分拆分了上壳体、下壳体、出风口法兰等独立结构，法兰位置预留了标准的安装孔位，方便后续与通风管道进行对接装配；传动端的电机连接座、轴承安装位都按照通用工业电机的安装尺寸进行匹配设计，保证模型具备实际生产的参考价值。完成所有零部件建模后，按照实际装配顺序完成整机的虚拟装配，对各个运动部件、连接部件都做了干涉检查，调整了零部件之间的装配间隙，确保转动部件与静止壳体之间不存在干涉问题。同时制作了整机的爆炸视图，将所有零部件按照装配逻辑沿装配轴线方向展开，清晰展示每一个零件的装配位置与连接关系，爆炸视图的排布经过精心调整，既能够完整呈现整机的装配层级，也不会出现零件之间的遮挡，方便快速理解产品的装配逻辑。工程图部分按照机械制图标准生成了多视角的二维视图，包含整机的主视图、侧视图、俯视图，以及关键零部件的局部剖视图，标注了关键的外形尺寸、安装尺寸与配合公差，标题栏与明细栏完整对应所有零部件信息。材质渲染阶段，为金属壳体部件赋予了冷轧钢板的哑光金属材质，叶轮部分做了喷塑蓝色的材质效果，橡胶密封件赋予了黑色哑光橡胶材质，紧固件采用镀锌亮面金属材质，通过不同材质的区分让整机的结构层次更加清晰，渲染效果贴近实际工业产品的真实质感。整个设计兼顾了气动性能、结构强度与装配工艺性，既可以作为家用通风设备的设计参考，也能够为工业离心通风机的结构设计提供建模思路参考。
