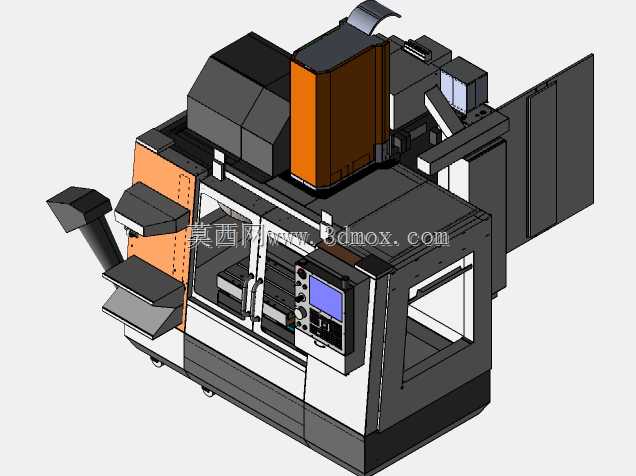

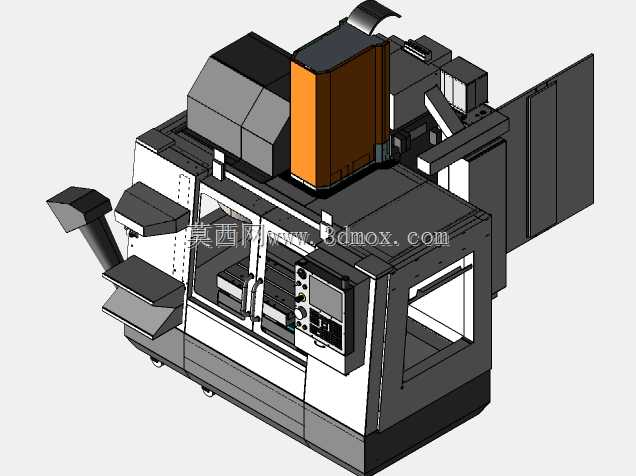

哈斯VF-1立式数控铣床三维结构模型

　　在中小批量精密零部件加工场景中，立式数控铣床的布局合理性直接决定车间产线的排布效率与日常操作的便捷性，这款哈斯VF-1的三维结构完整还原了设备的真实装配关系，从外部防护钣金到内部主轴安装位、操作面板排布、排屑空间预留都做了1:1的结构复刻，能为车间布局规划、设备改造、实训教学建模提供精准的尺寸参考。从实际加工用途来看，该设备可覆盖平面铣削、钻孔攻丝、复杂型腔铣削等多类常规机加工工序，适配小型模具钢件、铝合金结构件、精密五金零件的加工需求，高刚性的床身结构设计可支撑重切削工况下的精度保持，直驱旋转轴的预留接口可拓展四轴加工能力，满足多面体零件的一次装夹加工需求，减少二次装夹带来的形位公差误差。从设计思路层面拆解，

　　这款设备的结构排布充分考虑了一线操作的人机工程需求：操作面板设置在设备前部左侧，倾斜角度适配操作人员站立操作的视线高度，常用操作按键与手轮的位置都处于手臂自然伸展的可达范围内，减少操作过程中的多余动作；前部双开门的防护设计兼顾了大尺寸工件装夹的开门空间与日常观察加工状态的可视需求，门上的观察窗采用防爆透明材质，可阻挡加工过程中飞溅的切屑与切削液，同时不影响操作人员对刀路运行状态的观察；设备后部的电柜与主轴散热单元采用独立风道设计，避免加工产生的油雾进入电气元件区域，降低电气故障的发生概率。在安装边界与外形尺寸层面，模型完整还原了设备的底部安装孔位分布、整机的长宽高外轮廓尺寸，可直接用于车间设备布局的三维排布模拟，

　　提前核算设备周边的操作空间、物料周转空间、管线铺设路径，避免现场安装时出现空间干涉问题；设备左侧的手持操作单元预留了足够的走线与放置空间，右侧的刀库区域预留了换刀动作的安全空间，顶部的吊环位置也做了准确还原，可用于模拟设备进场吊装的作业路径，提前排查厂房高度、通道宽度是否满足设备进场要求。从结构细节来看，模型中各运动轴的行程限位位置、导轨安装基准面、主轴端面到工作台面的距离参数都与真实设备保持一致，可用于工装夹具设计时的干涉校验，提前验证夹具装夹后是否会在轴行程极限位置与设备防护、主轴结构发生碰撞，减少现场试机的调整时间；排屑器的安装位置与排屑方向也做了准确还原，可配套规划车间切削液回收管路与切屑收集装置的排布位置，让整线布局的设计更贴合实际生产需求。
