递进式储液润滑装置结构设计

这款递进式储液润滑装置，主要应用于中小型机械设备的集中润滑场景，覆盖轻工输送线、小型机床进给机构、纺织机械传动单元等需要持续定量供给润滑油的作业点位，能够在设备连续运转过程中为轴承、导轨、齿轮啮合面等摩擦副提供稳定的润滑油供给，避免摩擦副因缺油出现干磨、温升过高、磨损加剧等问题，延长设备核心运动部件的使用寿命，降低日常运维的人工注油频次。

从实际用途来看，该装置可独立作为单点润滑单元使用，也可通过接口拓展接入小型集中润滑系统，适配粘度在常规工业润滑油区间的介质供给，能够在垂直安装、水平安装等多种布置场景下稳定工作，不会因安装姿态变化出现漏油、供油不稳的问题。装置自带的通风观察室可以让运维人员直观查看内部储液余量，无需拆解设备即可判断是否需要补充润滑油，大幅降低日常巡检的操作难度。

在功能特性上，装置配置了可调节的计量结构与开关阀组，运维人员可以根据不同摩擦副的润滑需求，灵活调整单次供油量与供油间隔，适配不同转速、不同载荷工况下的润滑需求；储液罐的加油口采用带自动关闭功能的按扣盖结构，在垂直面设置通风结构，能够在保证储液罐内外气压平衡、供油顺畅的前提下，最大程度减少车间环境中的灰尘、金属切屑、纤维污垢通过通风孔进入储液罐内部，避免润滑油被杂质污染后堵塞供油通路、磨损摩擦副。同时储液罐采用可拆卸式结构设计，当长期使用后罐底积存少量杂质时，可快速拆解进行清洗维护，无需整体更换装置，降低长期使用成本。

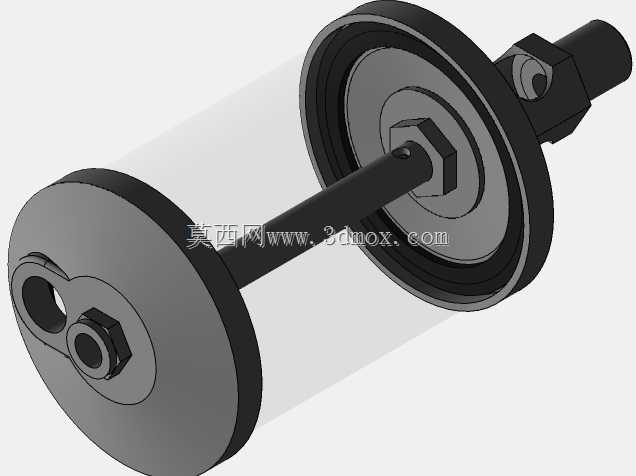

从设计思路来看，整体采用同轴对称式布局，核心储液腔位于两端端盖之间，两端端盖通过中心拉杆与锁紧螺母实现压紧密封，密封面采用平面压紧配合橡胶密封圈的结构，既保证了储液腔的密封性能，又能在拆解清洗时快速拆装；供油接口设置在装置一端的侧部，采用标准外螺纹连接结构，能够直接对接常用的润滑管路接头，无需额外加工转换接口；中心拉杆同时承担结构连接与油路导通的作用，将内部储油腔与端部供油接口连通，简化了内部油路结构，减少了泄漏点的数量。

在外形尺寸与安装边界上，装置整体为轴向延伸的圆柱类结构，最大径向尺寸为两端端盖的外圆直径，轴向总长度包含端部接头尺寸，安装时仅需要预留对应轴向长度的安装空间，径向方向无需预留过多操作空间，适合在设备内部狭窄的安装空间内布置；安装时可通过端部接头与设备本体的螺纹孔直接固定，也可通过配套的安装支架进行固定，安装姿态不受限制，能够适配不同设备的内部布局需求，不会与周边的运动部件、结构件产生干涉。
