哈斯VF1立式数控加工中心整机结构

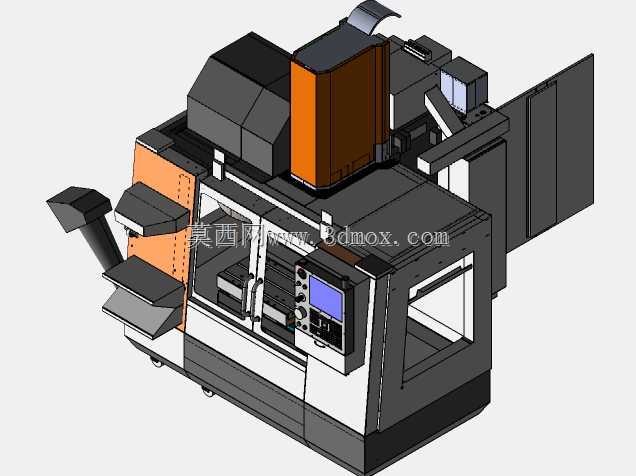

　　该模型还原的是一台立式CNC铣床的整机结构，主体由床身、立柱、主轴箱、工作台、刀库区域、操作面板、防护门、排屑与电控附件等部分组成。从车间布置角度看，这类设备通常承担板类、盘类、模具钢件及中小型结构件的铣削、钻孔、镗孔、攻丝和平面加工任务，常见于模具制造、工装夹具开发、设备维修车间、小批量精密零件加工以及教学实训场景。模型在外形表达上保留了设备真实的安装边界：前方需要预留操作和上下料空间，左侧悬伸的操作站会占用一定通道宽度，右侧电气柜与防护门开启方向需避开物流路线，后方则要考虑维护、走线及冷却系统布置。对于做产线规划的工程师来说，这些外轮廓信息可直接用于设备占位校核、人机通道评估和基础位置确认。结构设计层面，

　　床身与立柱采用整体式厚重布局，目的在于抑制铣削过程中的振动；主轴箱沿立柱导轨做垂向进给，工作台承担XY方向运动，三轴传动区域在模型中通过壳体、导轨罩和防护板进行了区分。封闭式防护门和观察窗既对应切屑飞溅防护，也体现了冷却喷淋环境下的安全边界；顶部及后部的箱体结构对应电控、气动或润滑相关单元，侧面伸出的操作面板则符合现场单手调机、程序输入和状态观察的使用习惯。建模思路上，作品没有把机床简化成单一方块，而是将操作站、门把手、观察窗、按钮区、顶部装置和底座轮廓分别建出，使外观比例、装配关系和维护开口更接近真实设备。对三维建模人员而言，这种整机模型可用于设备外观方案比对、车间布局动画、操作培训素材以及非标自动化线的联机干涉检查；

　　对设备选型人员而言，它能帮助确认工件上下料高度、门体开启范围、操作站位与周边托盘、夹具、机械手之间的空间关系。实际应用中，立式加工中心的优势在于装夹直观、换刀路径短、观察加工状态方便，尤其适合多工序集中加工。模型所呈现的刚性框架和防护形态，也反映了此类设备在重切削与频繁启停条件下对稳定性、安全性和可维护性的综合要求。
