800X800X2000规格电气间隔柜三维设计

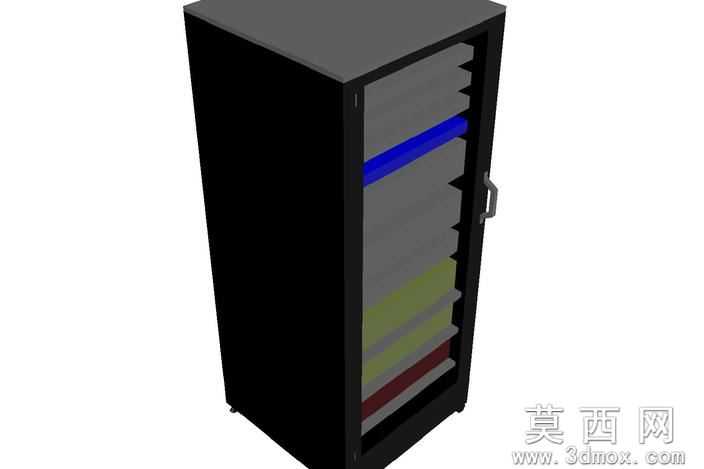

本作品为立式电气间隔柜体的三维建模设计，整体尺寸严格遵循800mm×800mm×2000mm的规格参数，采用三维建模软件完成全参数化结构搭建，建模过程中以实际电气柜体的生产工艺为参照，对柜体的每一处结构细节进行精准还原。首先完成柜体外部主体框架的建模，采用黑色哑光金属材质模拟冷轧钢板柜体的外壳质感，对柜体的侧边封边、柜门开合结构、侧边嵌入式把手都进行了1:1比例的结构复刻，确保外部结构符合电气柜体的常规安装与使用逻辑。柜体内部采用分层间隔式结构设计，通过多层水平隔板将内部空间划分为多个独立的电气元件安装区间，建模时对每层隔板的承重厚度、安装预留间隙都做了参数化设定，不同功能区间的隔板边缘分别赋予蓝、黄、绿、红等不同的色彩标识，对应电气系统中不同的回路分区，方便后续安装时快速区分功能区间，提升柜体内部布线与元件排布的效率。渲染阶段采用柔和的室内工业场景光源，对柜体的金属外壳质感、内部隔板的哑光板材质感进行分层材质调试，避免出现材质失真的问题，同时通过角度调整完整展示柜体的外部轮廓与内部间隔布局，清晰呈现各层空间的排布逻辑。设计过程中充分考虑电气柜体的实际使用需求，预留了足够的元件安装深度与布线空间，柜门的开合角度、柜体底部的支撑结构都符合电气柜体的行业通用设计规范，整体模型结构完整无破面，各部件之间的装配关系清晰，可直接用于电气柜体方案展示、安装布局模拟、生产工艺参考等场景，能够帮助相关从业者快速理解该规格电气间隔柜的结构组成与空间布局特点。
