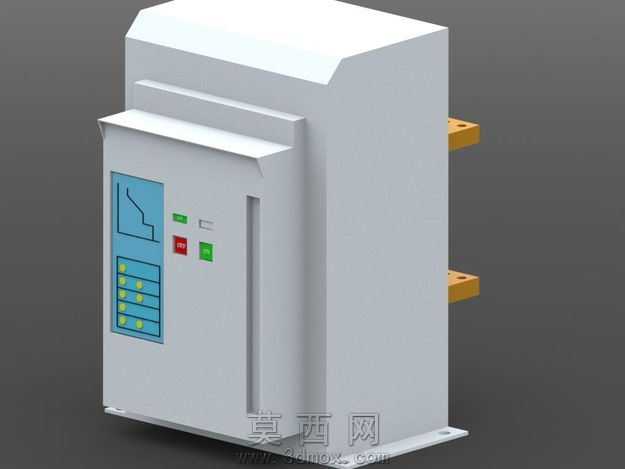

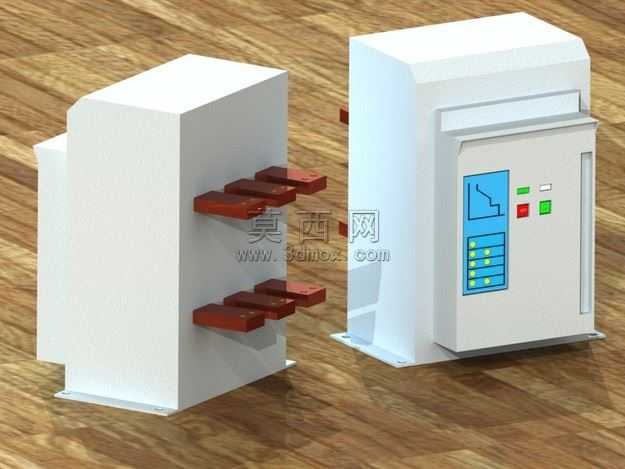

寺崎AR220S3P塑壳切换开关三维建模作品

本作品为低压配电系统用塑壳式切换开关的三维建模成果，建模过程严格遵循工业电气元件的真实尺寸比例与结构特征开展。建模初期先梳理实物的整体轮廓特征，确定主体长方体外壳的基础尺寸，通过拉伸、切除等基础特征命令构建外壳的主体腔体，对外壳顶部的斜切过渡、正面的操作面板凹陷区域做精准的倒角与拔模处理，还原工业产品外壳的注塑成型工艺特征。操作面板区域的建模做了精细化处理，左侧的断路器脱扣特性标识区域通过草图绘制对应曲线标识后做浮雕效果处理，下方的接线端子标识位按实物排布做等距阵列，还原每一个端子位的凹槽结构；面板上的分合闸状态指示灯、操作按钮分别做独立建模，红色分闸按钮、绿色合闸按钮的凸起高度、边缘圆角都参照实物参数设置，按钮旁的状态标识槽也做了对应刻画。开关侧面的安装固定结构做了完整还原，背部伸出的铜排接线端子做了对应的安装孔位建模，底部的安装固定脚预留了标准安装孔位，可直接用于配电柜体的装配模拟。材质渲染阶段，外壳主体采用浅灰色哑光工程塑料材质，调整材质的粗糙度与反光度还原工业塑壳的磨砂质感；操作面板区域采用稍深的蓝色塑料材质，与主体外壳形成视觉区分；按钮部分分别对应红色、绿色的半哑光塑料材质，指示灯区域添加轻微的自发光效果模拟通电状态的显示特征；背部铜排采用黄铜金属材质，调整金属度与粗糙度还原铜排的金属光泽与轻微氧化质感。整体建模过程中对各部件的装配间隙做了精准控制，按钮与面板的配合间隙、外壳上下盖的合模缝都做了细微刻画，避免模型出现穿模、结构错位的问题，最终渲染效果还原了工业电气元件的真实质感，可用于低压配电场景的装配演示、电气布局模拟等用途。
