太阳能充放电控制器外观结构设计

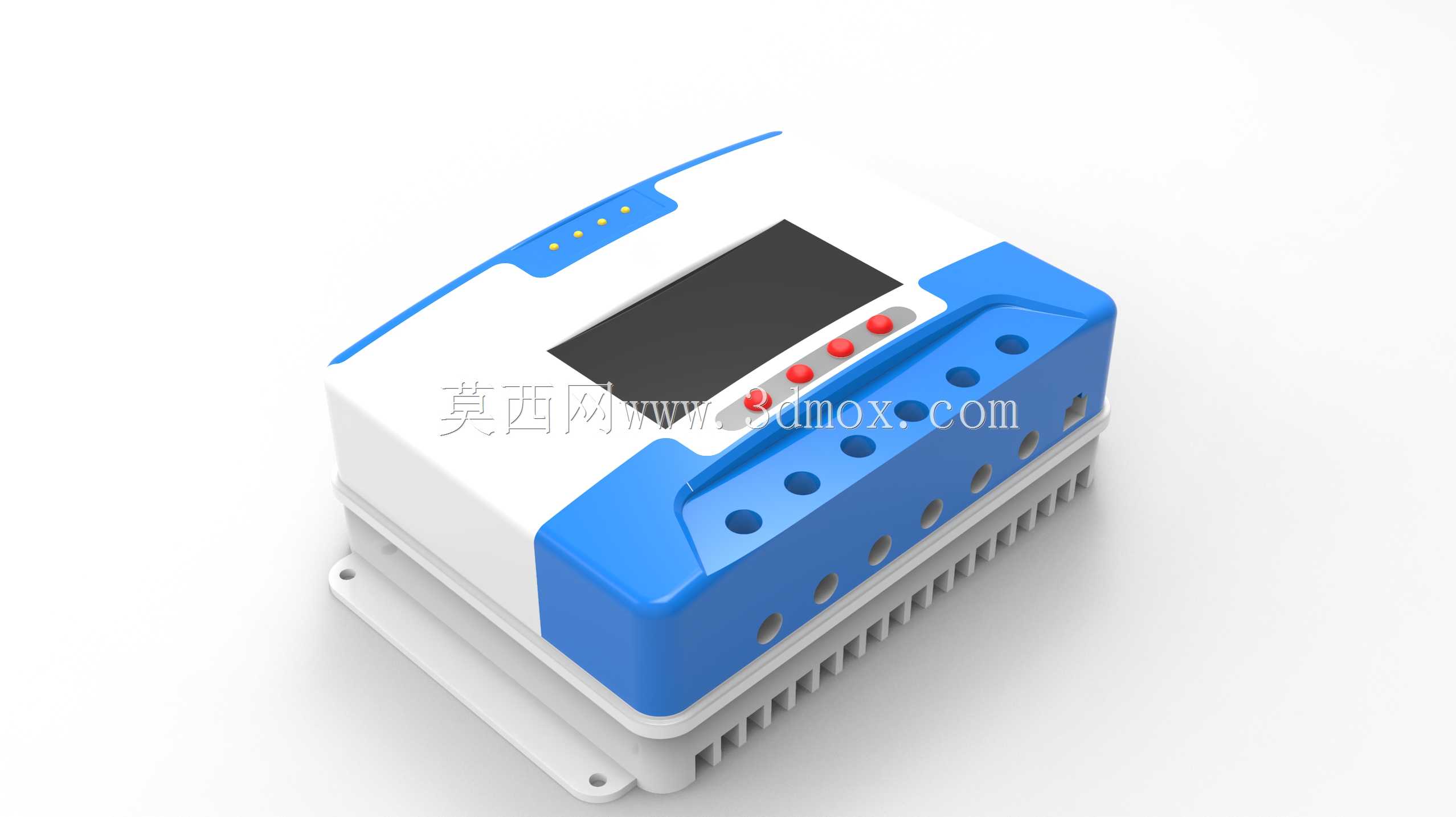

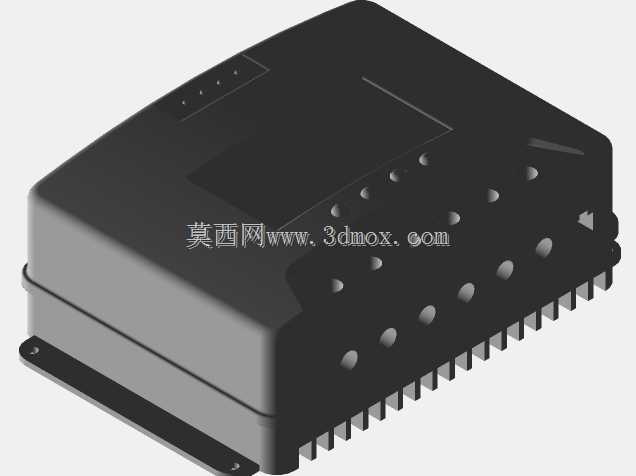

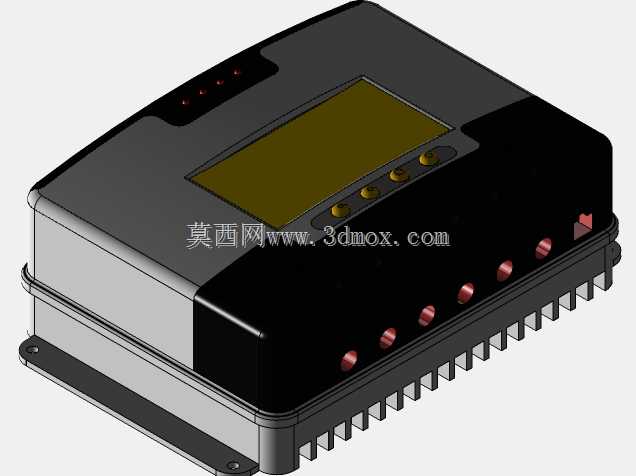

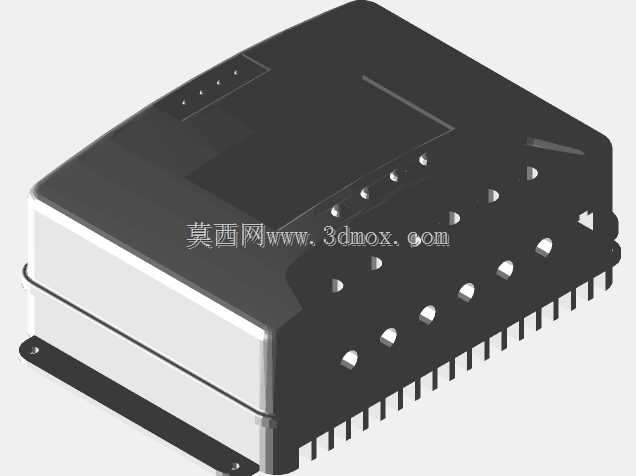

　　这款太阳能控制器的结构设计，首先围绕离网光伏系统的实际安装场景做了适配，底部带安装固定耳的导轨式底座，既可以卡在标准DIN电气导轨上快速装配，也能通过底座预留的安装孔用螺丝直接固定在光伏控制柜内壁、户外壁挂配电箱的安装板上，安装边界预留了两侧接线的操作空间，不会出现接线时端子被柜体边框遮挡的问题。设备上半部分的操作显示区做了倾斜角度设计，当控制器安装在距地面1.2-1.5米的常规操作高度时，运维人员站立状态下无需弯腰或垫脚就能清晰读取显示屏上的电压、电流、蓄电池电量参数，四个红色操作按键排布在显示屏侧边，按键做了凸起的防滑纹理，戴绝缘劳保手套操作时也能准确触发，不会出现误触。下半部分的接线端子区做了内凹设计，

　　每个接线孔旁预留了标识丝印的位置，光伏输入、蓄电池接入、负载输出的端子孔位做了孔径区分，避免现场接线时接错回路，端子区上方的蓝色护边做了圆弧过渡，既可以防止接线时金属工具滑落造成端子短路，也能在多台设备并排安装时避免相邻设备的边角剐蹭接线外皮。外壳主体采用阻燃ABS材质的分件设计，上下壳通过侧边卡扣加底部螺丝的方式固定，既满足IP20的防护等级要求，也方便后期检修时快速拆解，侧面的散热齿结构顺着设备安装后的垂直方向排布，利用空气自然对流带走功率器件工作时产生的热量，无需额外加装散热风扇，降低了设备长期运行的故障点。顶部的状态指示灯做了半透明的柔光处理，强光环境下也能清晰分辨充电、负载、故障的不同状态指示，

　　外壳边角全部做了R3以上的圆角处理，避免生产装配、现场安装时锋利边角划伤操作人员。整个结构的尺寸控制在常规微型电气设备的模数范围内，多台并排安装时不会占用过多柜内空间，适配户用离网光伏系统、小型太阳能监控供电系统、户外光伏照明系统等多种场景的安装需求，结构设计上充分考虑了生产装配的便利性，所有卡扣、螺丝柱的位置都预留了模具脱模斜度，外壳分件线做了隐藏式处理，装配后不会出现明显的拼接缝隙，兼顾了生产工艺性和外观整洁度。
