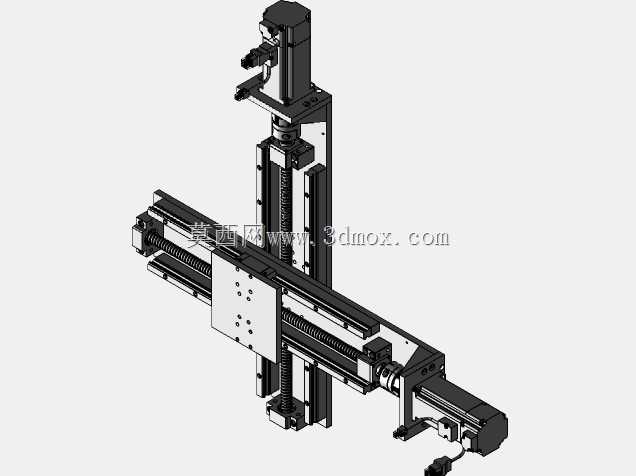

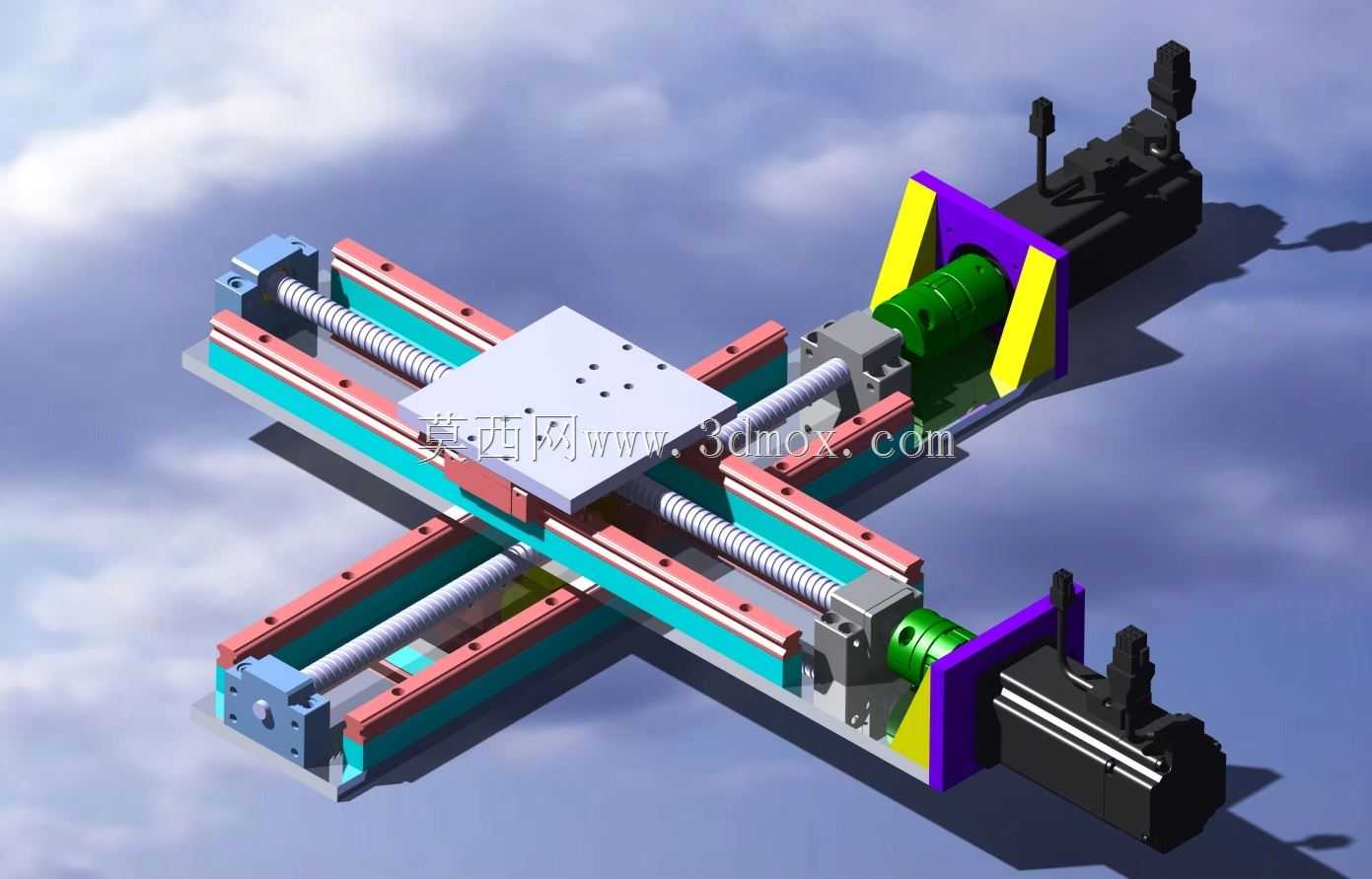

十字布局双轴丝杠直线滑台运动模组

　　这套十字排布的双轴线性运动机构，是桌面级精密点位作业场景里的常用执行单元，常见于小型工件检测工位、电子元件贴片辅助平台、实验室微量点胶作业、小型零件激光打标配套载台等需要平面内二维精准移位的工况，相比单轴滑台的单向移动能力，正交布局的双轴结构可覆盖矩形工作区间内的任意点位定位需求，适配小负载、高精度移位的生产与实验场景。从结构设计逻辑来看，两个运动轴采用完全一致的传动配置，均选用滚珠丝杠作为动力传递部件，搭配线性导轨承担负载导向，这种组合能有效规避普通皮带传动滑台背隙大、定位精度不足的问题，同时丝杠传动的刚性更强，启停阶段的位置跟随性更好，可适配频繁往复移位的作业节奏。两个轴的驱动端均配置伺服电机，通过联轴器直连丝杠输入端，

　　省去了同步带减速环节的传动间隙，电机安装座采用L型弯折支架固定在滑台型材端部，支架上预留的加强筋结构可抵消电机高速启停时产生的倾覆力矩，避免长期运行后安装位偏移影响传动同轴度。上层滑台的安装板采用带阵列安装孔的平板结构，孔位间距按照通用工装的安装尺寸设计，可直接固定气动夹爪、点胶阀、检测探头等末端执行件，不需要额外加工过渡连接板，能缩短设备搭建的装配周期。安装边界方面，整套模组的下层轴为长行程固定轴，通过底部型材的T型槽可直接固定在设备机架台面，上层轴通过连接滑座跨接在下层轴的滑块上，两个轴的运动方向完全正交，安装时仅需要打表校准两个轴的垂直度，就能保证全行程内的位置精度，导轨与丝杠的端部均配置限位挡块，

　　可防止超程运行造成的机械碰撞。滑台的运动部分均设计有防尘防护结构，可阻挡车间环境内的金属碎屑、粉尘进入导轨与丝杠滚道，降低日常维护的频次，传动部件的润滑注油孔预留于滑座侧端，日常保养时不需要拆解外罩即可完成润滑脂加注。
