浸入式螺纹安装电加热管三维结构设计

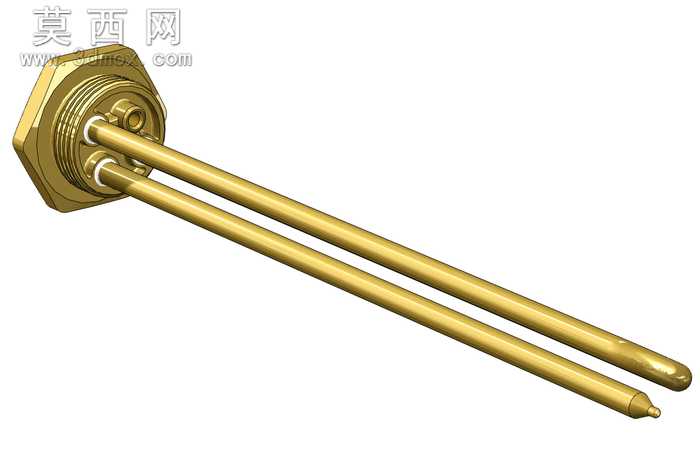

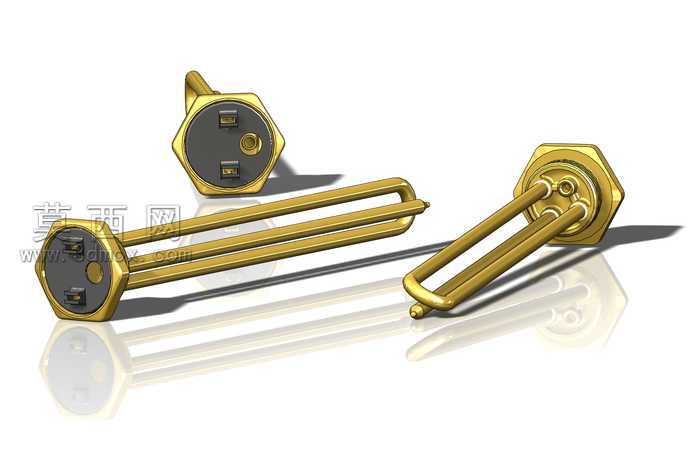

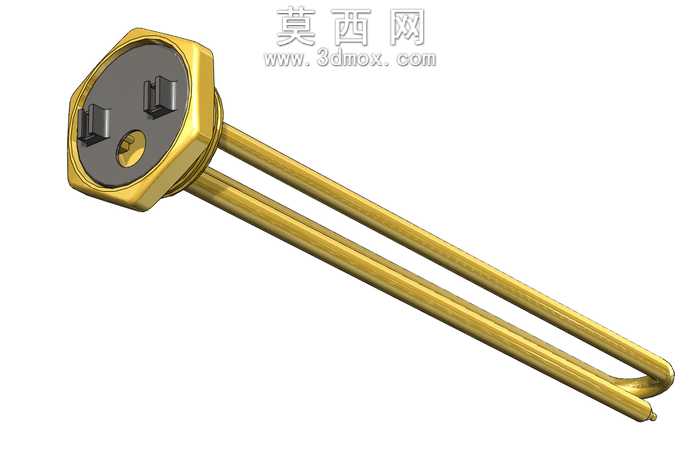

本作品为浸入式螺纹安装电加热管的三维参数化建模成果，建模阶段以SolidWorks为核心工具，首先完成六角安装法兰的基准特征绘制，通过拉伸凸台构建六角头部的标准对边尺寸结构，在法兰端面精准定位三个电气接插端子的安装槽位，采用切除拉伸完成端子卡槽的细节结构，保证接插件的装配匹配精度。加热管主体部分采用扫描特征完成U型双管的曲面构建，沿预设的加热管弯曲路径扫描出金属管壁的实体结构，管体端部与六角法兰的连接位置采用圆角过渡处理，避免应力集中的结构缺陷，同时还原加热管端部的焊接封边结构细节。材质渲染阶段，为金属外壳赋予抛光黄铜材质，调整材质的反射率与粗糙度参数，模拟铜质加热管表面的金属光泽与轻微氧化质感，接插端子区域赋予哑光黑色耐高温绝缘材质，通过材质分区清晰区分导电区域与绝缘结构，渲染时添加地面反射效果，还原金属部件的光影反射特性，提升模型的视觉真实感。结构设计上采用六角法兰的螺纹安装结构，可直接拧入储水容器的预设螺纹孔完成密封安装，双U型管体的排布方式最大化拓展了加热接触面积，保证浸入水体后能够快速完成热交换，管体末端的圆弧收头结构避免尖锐边角，减少安装与使用过程中的磕碰损伤。建模过程中对所有装配配合关系进行校验，确认法兰与管体的连接位置无干涉，接插端子的间距符合通用电气接插件的尺寸标准，整体模型保留完整的参数化特征，可根据不同功率需求调整管体长度、法兰尺寸、加热管排布数量，适配不同容积的储水加热场景，模型同时导出STEP通用格式，可兼容多数三维工程软件进行后续的装配仿真与工程图导出。
