机加工用台式夹紧虎钳结构设计

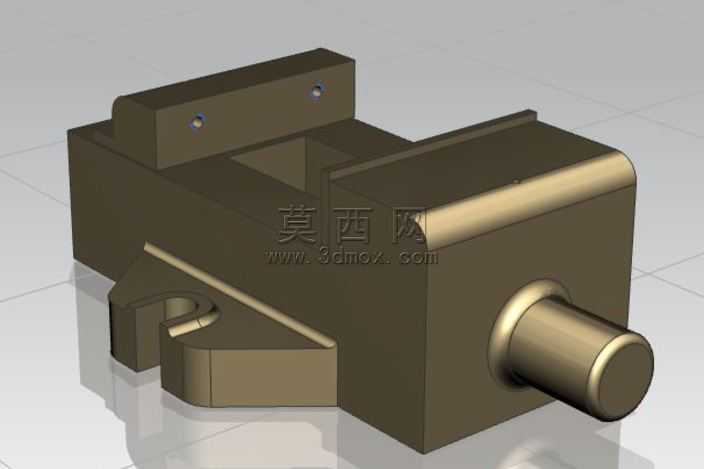

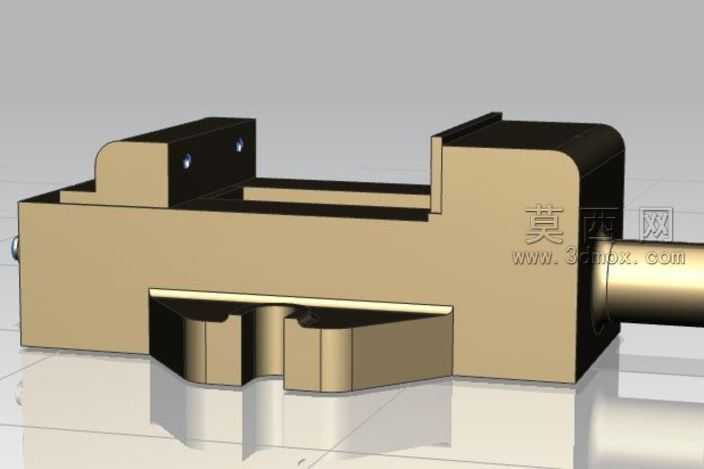

本作品为台式夹紧虎钳的三维结构设计，建模过程严格遵循机械加工工装的实际尺寸规范，先通过草图绘制完成虎钳底座、固定钳身、活动钳身、丝杆传动组件的轮廓基准，再通过拉伸、切除、倒角、圆角等特征操作完成各零部件的实体构建，整体建模过程完全贴合实际机加工虎钳的生产工艺逻辑，确保各部件的装配公差符合机械装夹的精度要求。渲染阶段采用金属哑光材质模拟铸铁钳身的质感，对钳身加工面做了轻微的金属反光处理，丝杆端部的圆柱面做了抛光金属材质区分，底座安装孔位做了内凹的深色材质表现，整体渲染效果还原了工业级虎钳的真实外观，同时通过环境光遮蔽效果突出了各部件的结构衔接关系，让整体模型的结构层次清晰可辨。从结构设计来看，该虎钳采用一体式固定钳身底座结构，底座预留的安装孔可实现与机床工作台的稳固连接，活动钳身通过内置的梯形丝杆传动实现直线往复运动，钳身的导向槽采用燕尾式结构设计，保证活动钳身移动过程中的平稳性与装夹刚性，钳口部位预留了可更换钳口板的安装位，能够根据不同的装夹需求更换软钳口或硬钳口，拓展虎钳的适用场景。设计思路上围绕机加工装夹的核心需求，优先保证虎钳的装夹刚性与操作便捷性，整体结构无冗余设计，所有传动部件均做了合理的避让处理，避免操作过程中出现干涉问题，同时兼顾了虎钳的日常维护便利性，丝杆部位预留了润滑注油的空间，能够有效延长工装的使用寿命，整体模型完整还原了台式虎钳的全部功能结构，可用于机械工装教学、机床附件选型参考以及相关非标工装的二次开发设计基础。
