多向运动三维粉末混料设备结构设计

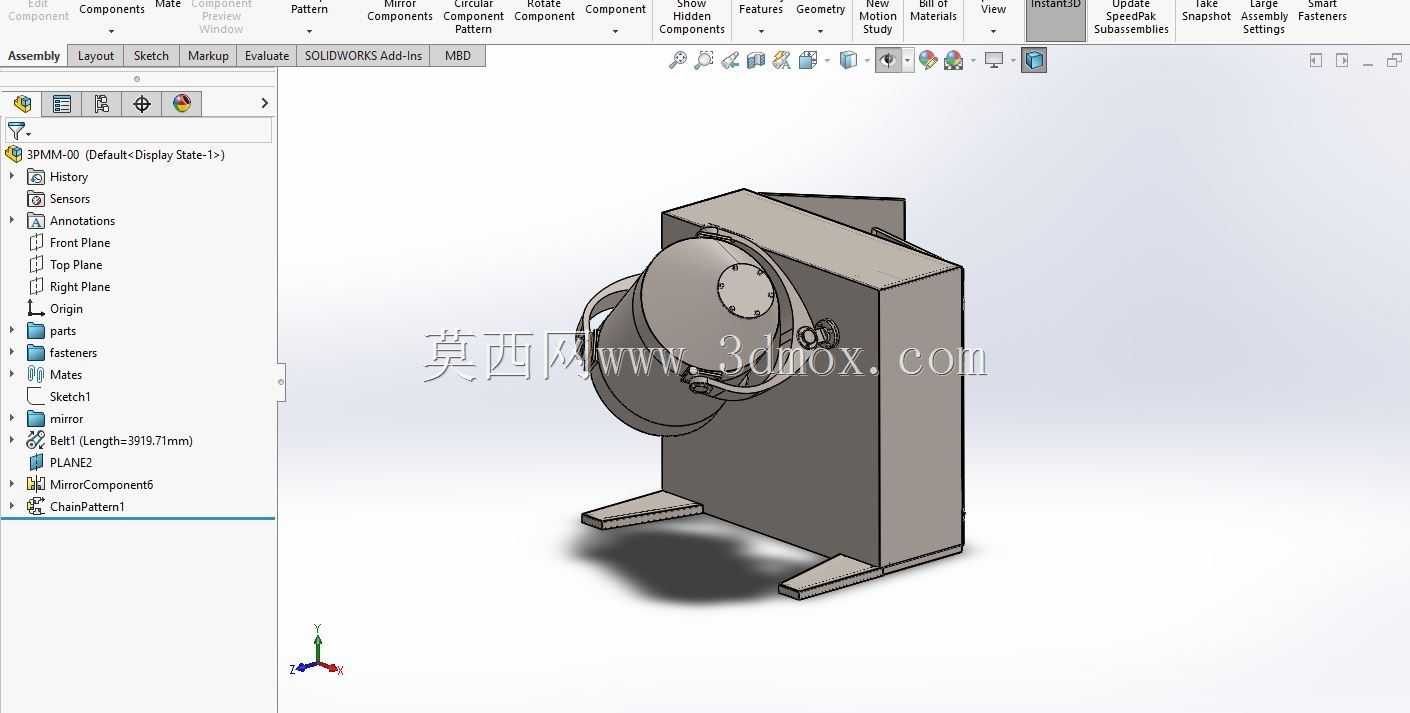

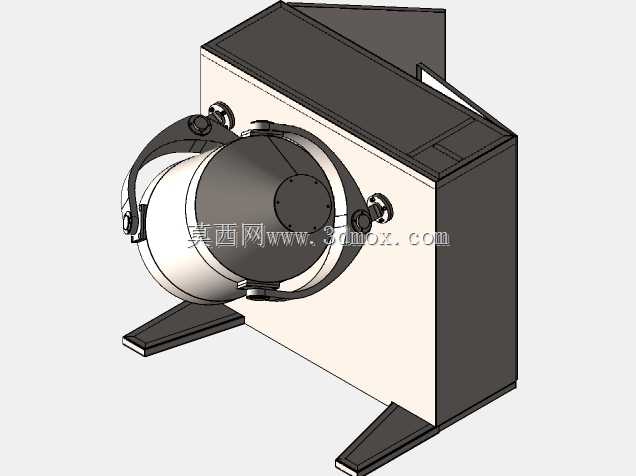

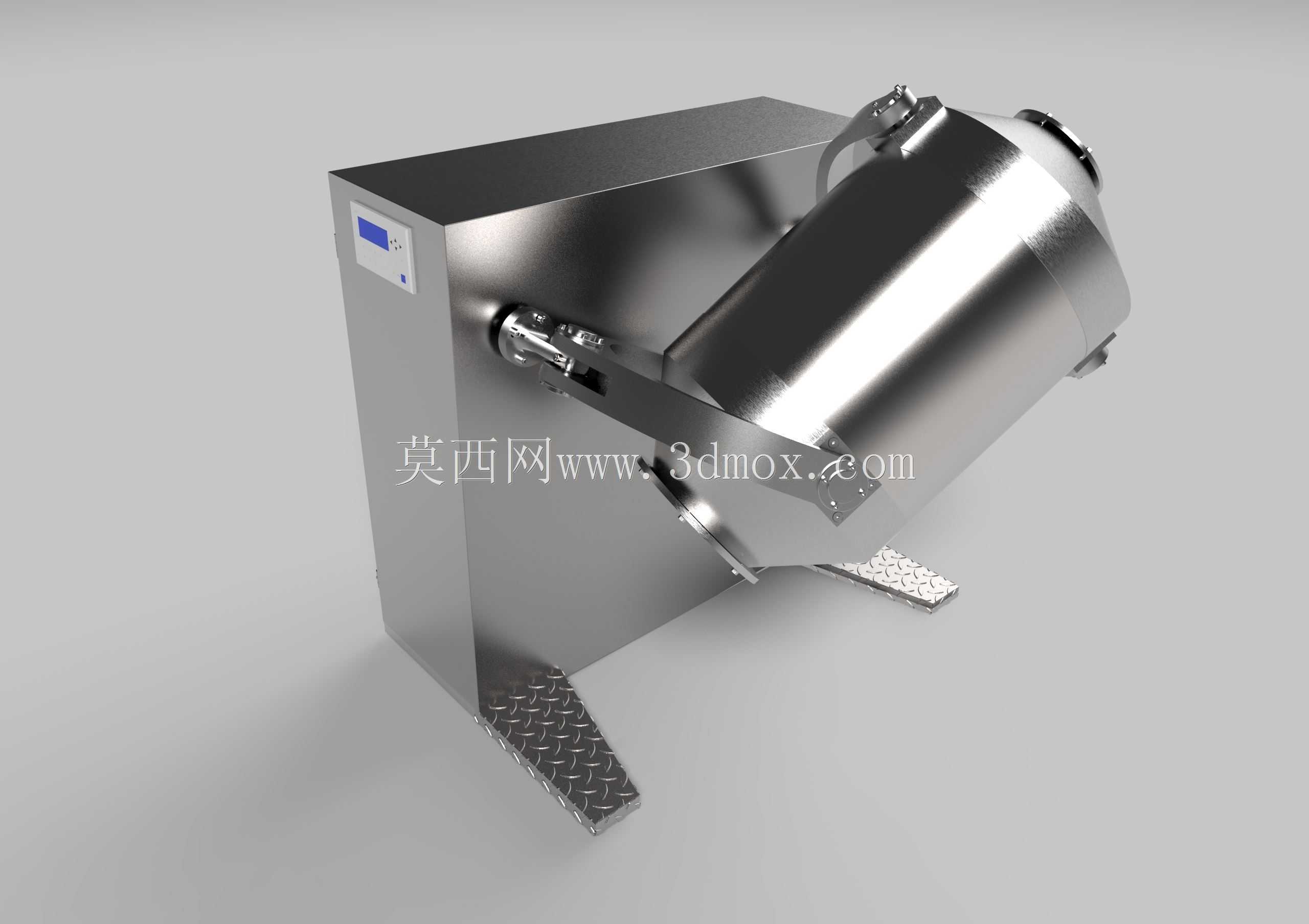

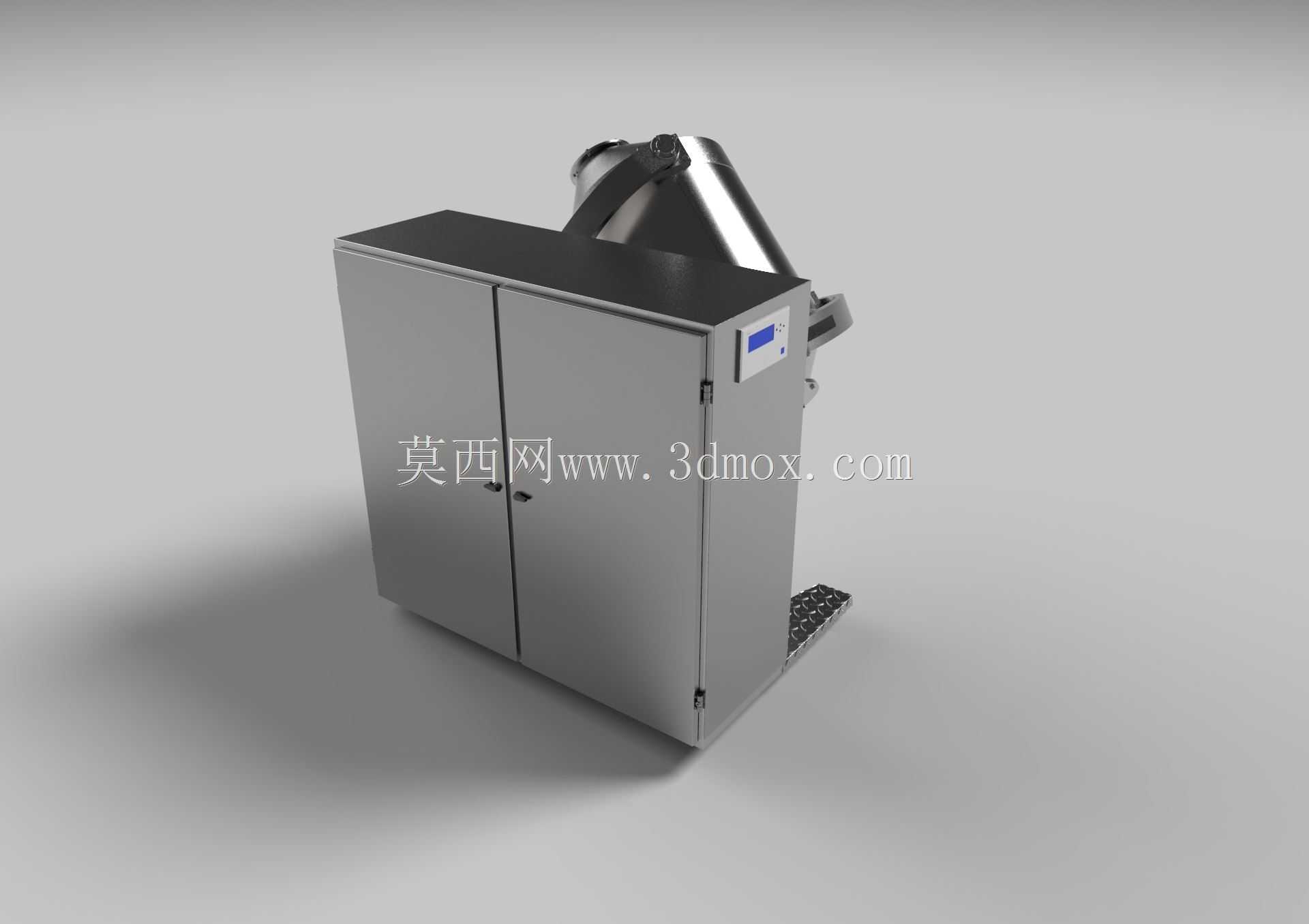

　　该三维粉末混合设备主要面向粉体加工生产场景，可应用于食品、医药、精细化工等行业的干性粉体均匀混合作业，能够处理不同密度、不同粒度的多组分粉体物料，避免传统单轴混合设备存在的混合死角、物料分层、混料均匀度不足等问题。设备整体采用卧式基座搭配可多维度摆动的混料筒体结构，基座部分采用一体式不锈钢折弯焊接成型，内部预留驱动组件、传动机构与电控模块的安装空间，底部设置两个对称分布的落地支撑脚，支撑脚底面预留设备安装固定的螺栓孔位，可直接固定于生产车间的硬化地面或设备安装平台，安装时需保证基座水平度偏差不超过千分之二，避免运行过程中出现异常振动。混料筒体采用密封式锥形不锈钢结构，筒体顶部设置快开式进料口与密封压盖，

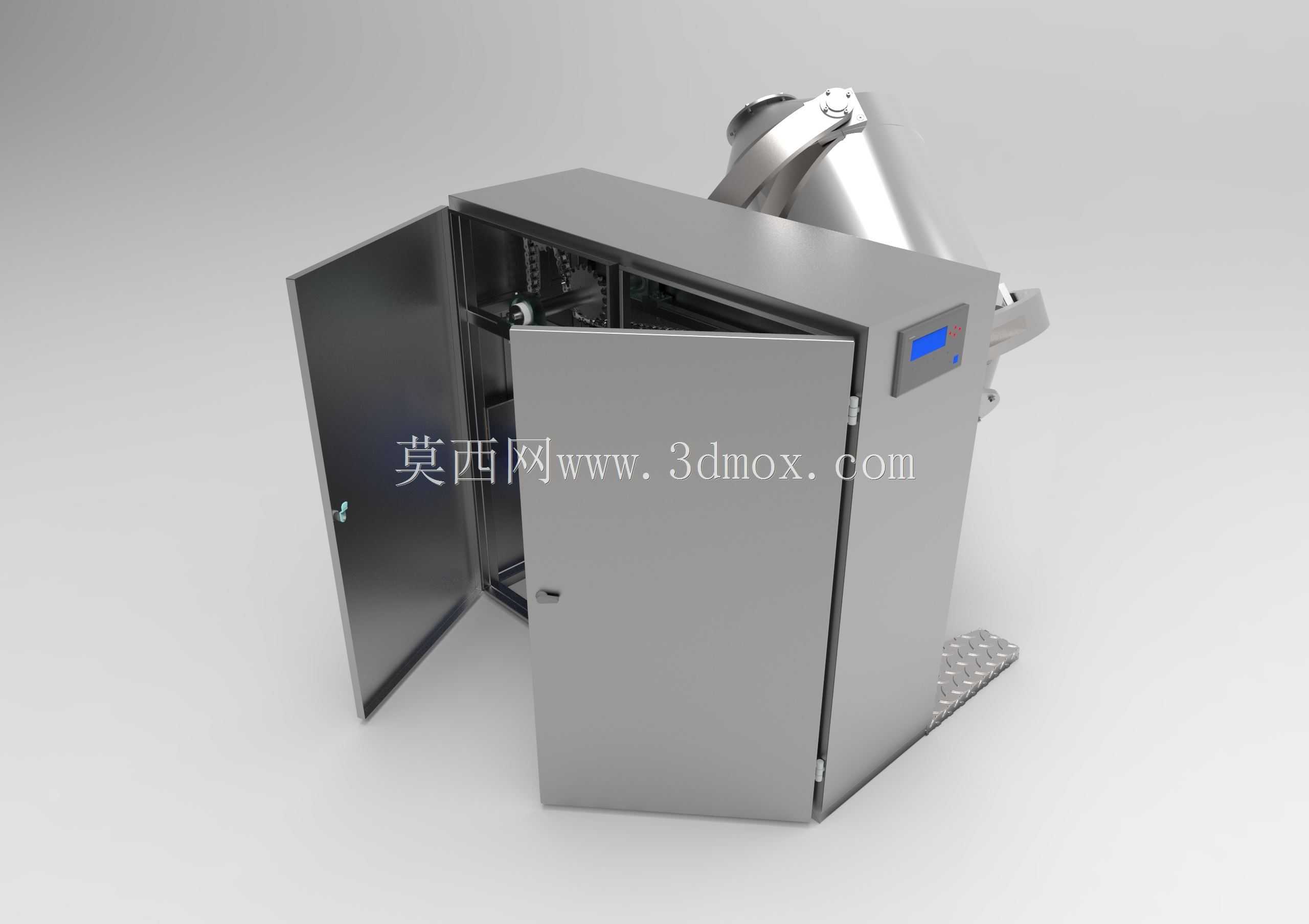

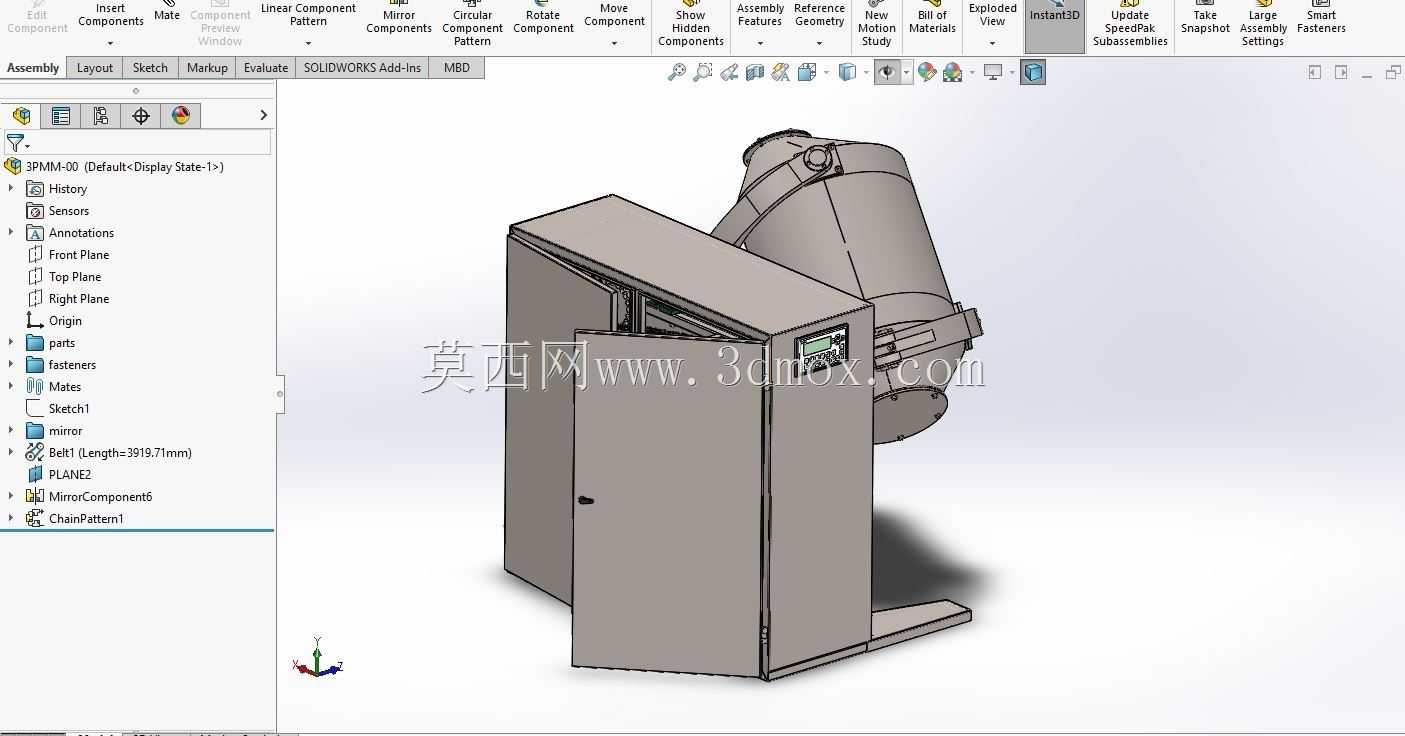

　　可满足快速投料与作业过程中的密封要求，避免粉体物料外泄，筒体底部设置出料阀，混合完成后可快速完成卸料作业，筒体与驱动摆臂之间采用快拆式连接结构，可根据不同批次的物料处理需求更换不同容积的筒体，适配小批量试验与规模化生产的不同产能要求。设计过程中重点优化了摆动机构的运动轨迹，通过多轴联动的传动结构带动筒体同时完成自转、公转与轴向摆动的复合运动，让筒体内的粉体物料在三维空间内持续做不规则对流、扩散、剪切运动，能够在较短的混料周期内实现多组分物料的高度均匀混合，且不会对粉体颗粒造成过度破碎，适配对物料粒度有严格要求的混料场景。设备的驱动组件布置于基座内部的封闭腔体内，与外部作业环境完全隔离，可避免粉体物料侵入传动部件造成磨损，

　　延长设备的维护周期，筒体与物料接触的所有表面均采用镜面抛光处理，无卫生死角，可满足食品、医药行业的生产清洁要求，设备整体的外形尺寸适配常规生产车间的通道宽度与安装空间，无需对现有生产场地做大规模改造即可完成布设，可单独作为混料工位使用，也可对接上下游的投料、输送、包装设备组成连续化粉体生产线。
