双缸卧式蒸汽动力装置结构设计

　　这套双缸卧式蒸汽动力结构，在小型蒸汽动力应用场景中具备较高的实用参考价值，可适配小型固定式动力输出场景、科普教学演示装置、复古动力模型复刻等领域，能够将蒸汽的热能通过机械结构转化为旋转机械能，为配套负载提供稳定的扭矩输出。从功能特性来看，双缸卧式布局相比单缸结构，能够有效降低动力输出的脉动性，两个气缸错时配汽做功，让曲轴旋转过程中的扭矩输出更平顺，减少飞轮所需的惯量储备，同时卧式布置降低了整机的重心高度，安装固定后运行稳定性更强，适配水平安装的基座场景，不需要额外设计倾斜支撑结构。设计过程中，针对传统小型蒸汽机端口结构棱角过多、hobby 场景下加工难度大的问题，对端口部位的细节做了圆弧过渡优化，

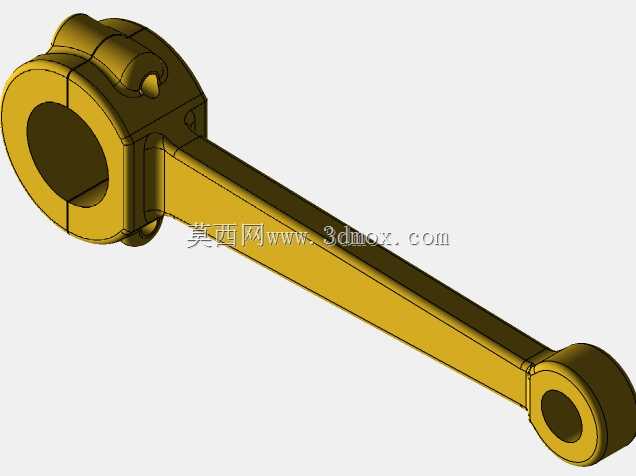

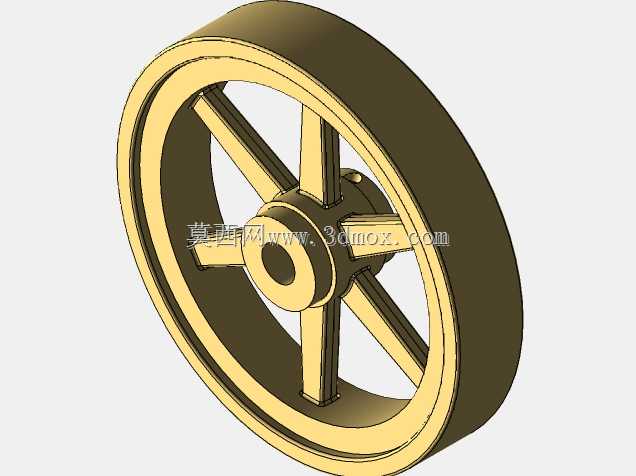

　　避免了尖锐直角结构带来的加工应力集中，同时也降低了手工加工或者小批量铸造时的成型难度，不需要制作过于复杂的模具棱角。连杆与飞轮的结构做了针对性调整，连杆部位优化了大小头的过渡结构，提升了往复运动过程中的结构强度，降低高速往复运动下的应力断裂风险；飞轮部分在满足转动惯量需求的前提下，对轮辐结构做了减重优化，既保证了储能稳速的作用，也降低了整机的自重。部分外露零件表面设计了凹陷特征，一方面可以在铸造过程中提升零件的结构刚性，减少薄壁部位的变形概率，另一方面也可以作为装配过程中的定位标识，方便组装时快速识别零件安装方向。整机的安装边界采用卧式平底基座设计，基座平面预留了对应的安装固定孔位，可直接通过螺栓固定在水平安装台面上，

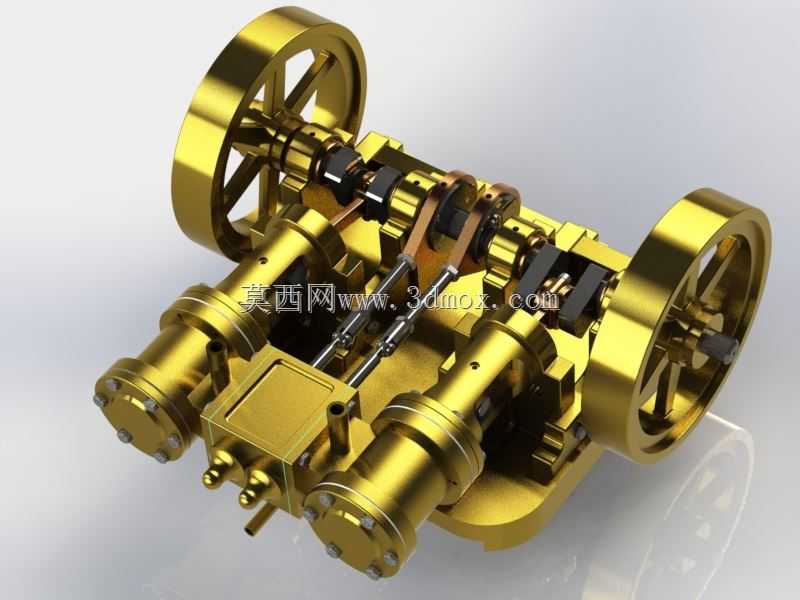

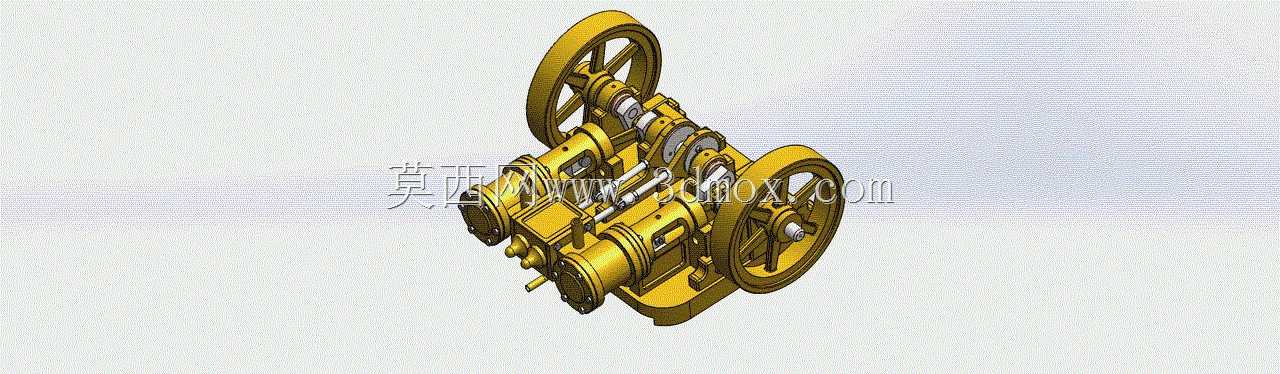

　　不需要额外设计转接安装板；双缸平行布置在基座上方，曲轴组件横向贯穿两个气缸的动力输出端，两侧飞轮对称布置在曲轴两端，整机横向尺寸适配小型工作台的安装空间，纵向尺寸预留了配汽机构的安装与调节空间，安装时不需要在基座周边预留过多的操作间隙，日常维护时可直接从上方拆解气缸盖、活塞组件，不需要将整机从安装基座上完全拆卸。配汽机构采用滑阀配汽结构，与双缸的错时做功相位匹配，能够精准控制进汽与排汽的时序，保证蒸汽在气缸内充分膨胀做功，提升蒸汽能量的利用效率，同时滑阀结构的维护难度较低，磨损后可快速更换密封件，不需要拆解整个气缸总成。
