工业皮带输送机三维模型

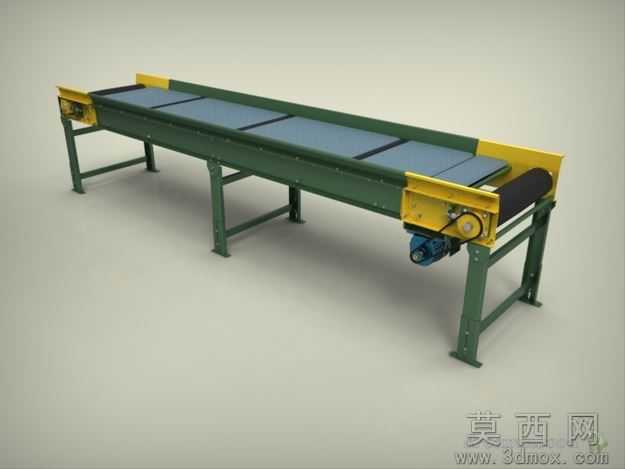

本模型为工业常用皮带输送机三维模型，建模阶段采用Autodesk Inventor2010版本完成全参数化设计，首先搭建主体机架的焊接框架结构，逐一绘制支腿、侧梁、横梁的截面草图并通过拉伸、焊接特征生成实体，再依次完成驱动辊筒、从动辊筒、托板、皮带、驱动电机与减速组件的独立建模，所有零件按照实际装配约束完成总装，可实现辊筒转动、皮带传动的运动仿真模拟。参数设计层面严格遵循皮带输送机行业设计规范，明确输送带宽、机架长度、支腿高度、辊筒直径等核心尺寸的可编辑参数，匹配输送堆积密度小于1.67吨每立方米物料的设计要求，适配60℃以下粉状、粒状、小块状低磨琢性物料及袋装物料的输送场景，同时预留了传动部件的参数调整接口，可根据实际输送长度、倾角需求修改对应尺寸。渲染材质方面，机架部分采用工业墨绿色哑光漆材质，辊筒与传动部件做金属镀锌质感处理，皮带表面设置深灰色橡胶防滑纹理，驱动电机外壳做铸铁哑光材质还原，整体渲染效果贴近真实工业设备外观，清晰区分不同功能部件的材质差异。结构原理上，该模型还原了皮带输送机的核心传动逻辑：驱动电机通过减速装置带动驱动辊筒转动，依靠辊筒与皮带间的摩擦力带动环形皮带循环运转，上部皮带由分段托板支撑承载物料，下部皮带自然回程，两侧机架设置挡边防止物料洒落，端部张紧结构可调整皮带松紧度避免打滑，可实现单台独立输送或多台拼接组成水平、倾斜输送系统。软件兼容层面，模型原生为Autodesk Inventor2010格式，同时导出通用STEP等中间格式，可兼容SolidWorks、UG、ProE等主流三维机械设计软件打开编辑，支持导入各类机械仿真软件做输送能力、动静态载荷的模拟分析。研发教学应用层面，该模型可作为输送设备研发设计的基础参考框架，帮助设计人员快速完成同类型设备的改型设计，缩短研发周期；也可作为机械专业教学案例，用于讲解带传动原理、输送设备参数选型、装配约束规范等知识点，还可用于企业车间输送线布局的方案演示，直观展示设备安装尺寸与运行效果。
