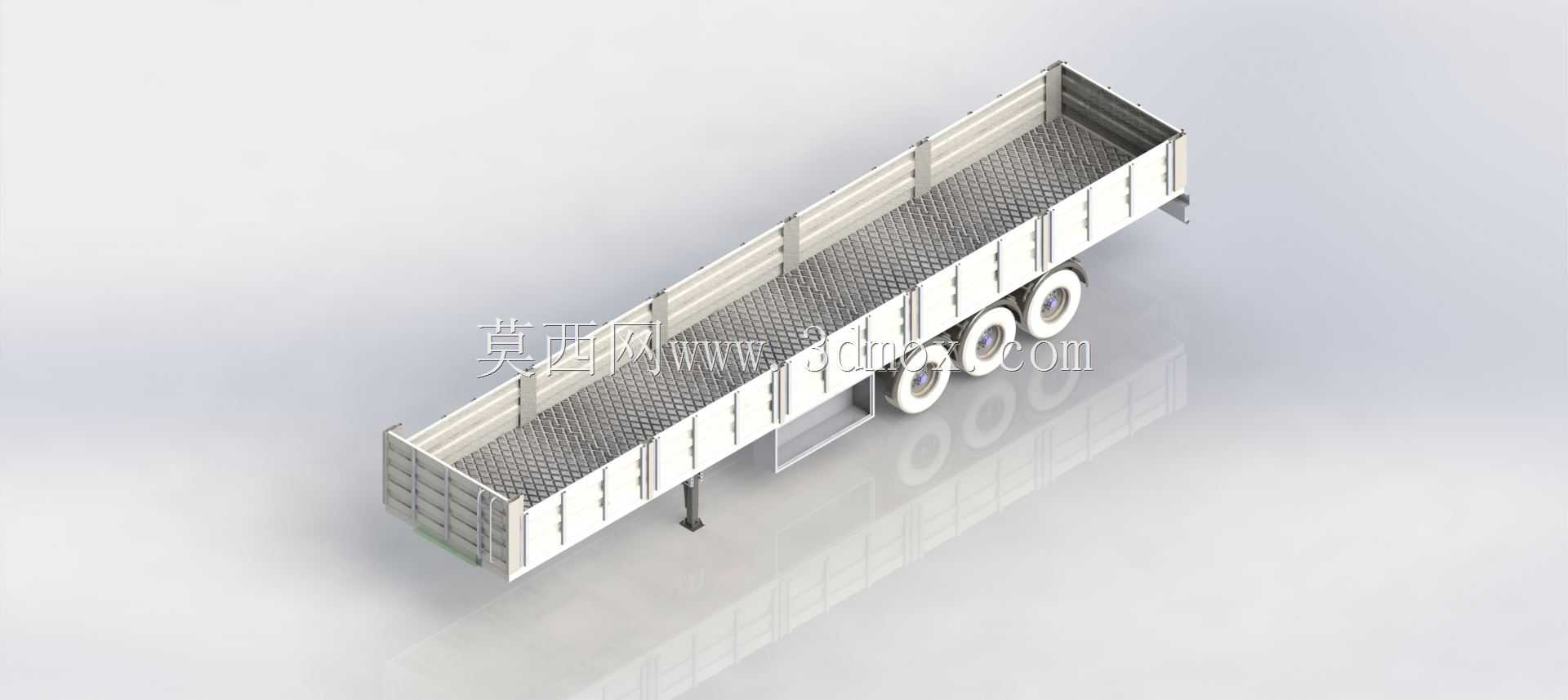

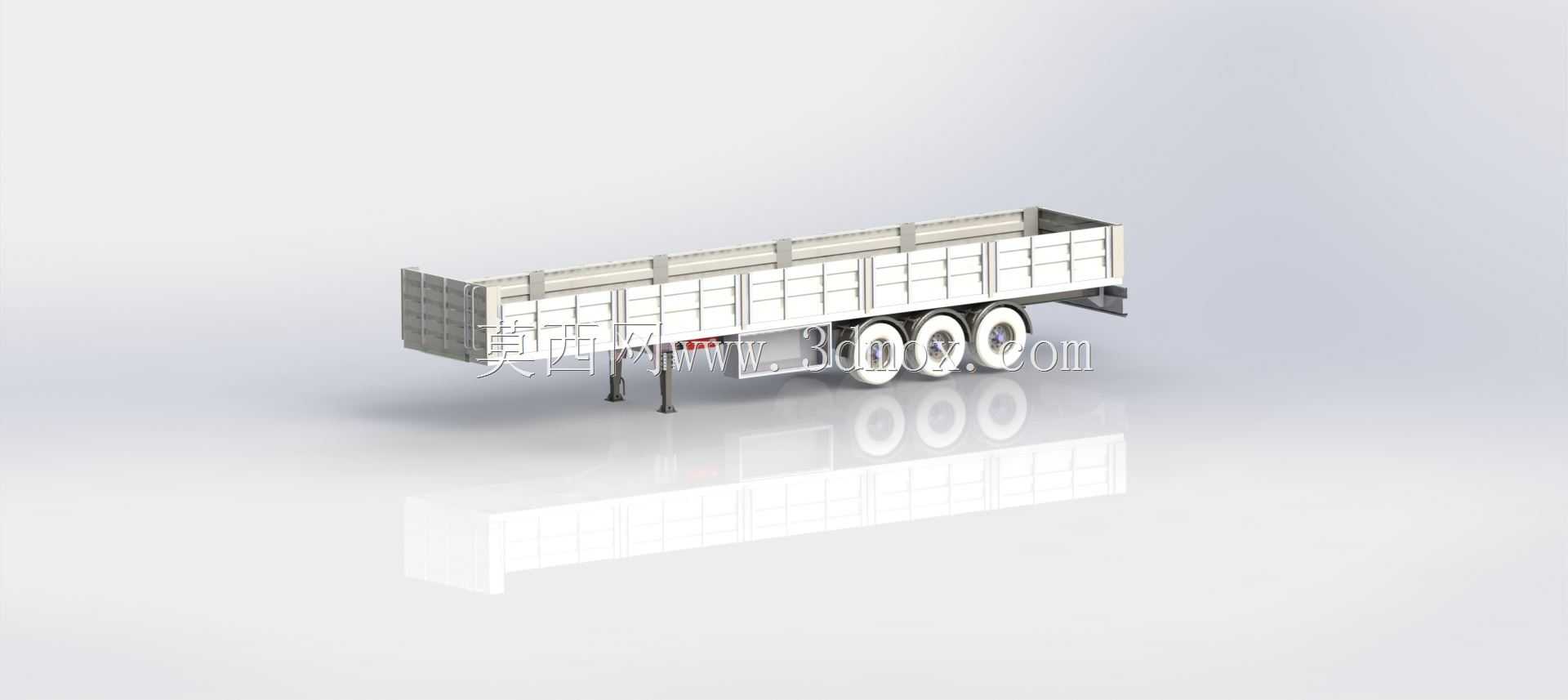

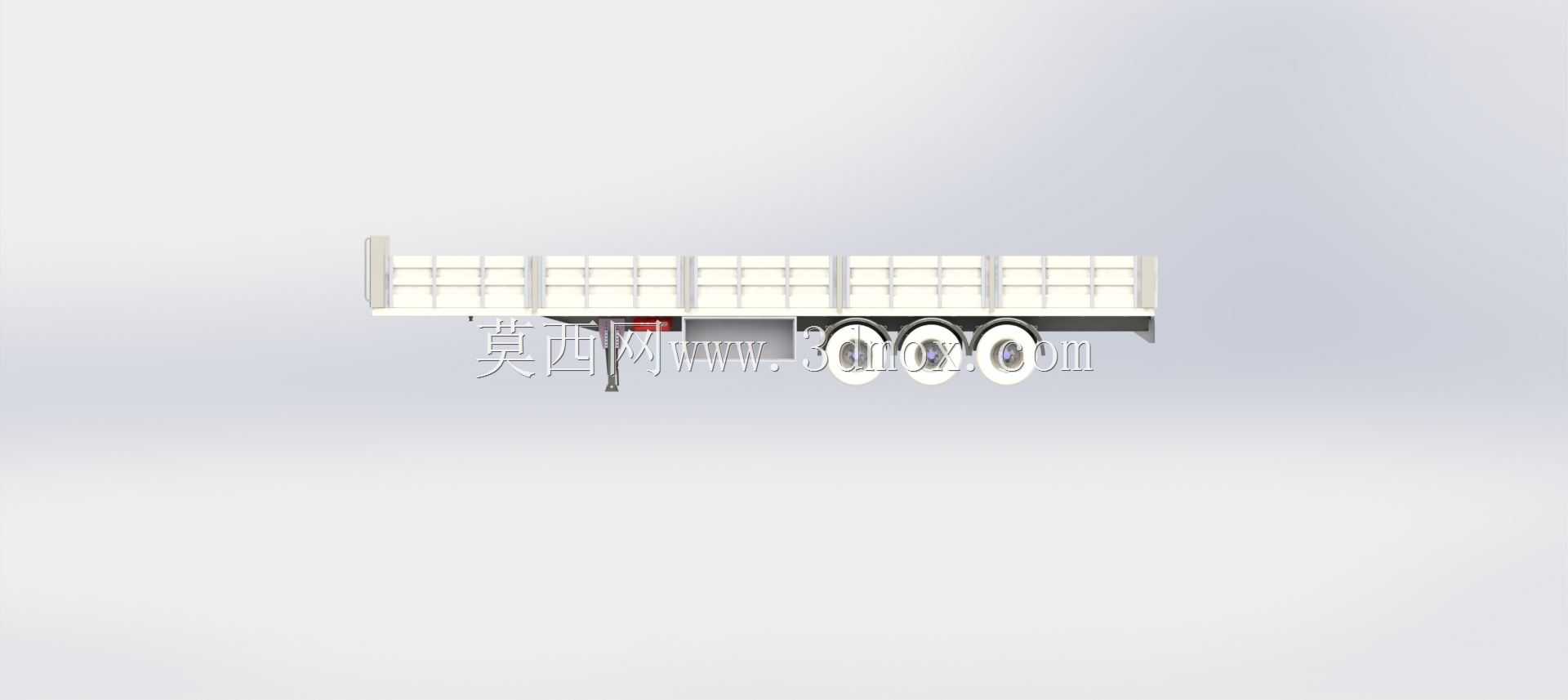

13.6米三轴栏板式货运半挂车厢结构

　　这款栏板式半挂货厢主要面向干线公路大宗散货、建材、成件包装物资的中长途运输场景，适配常规重型牵引车头的挂载标准，是公路货运领域应用占比极高的载具结构。从实际使用场景出发，该结构充分考虑了散货装卸的便捷性，栏板采用分块可开启设计，既可以从侧面完成袋装水泥、成箱五金件的人工或叉车装卸作业，也可以放倒栏板配合工程机械完成砂石、型材等大宗货物的快速装载，适配零担物流、工地物料转运、农副成品运输等多类作业需求。结构设计上，三轴排布的行走机构匹配了13.6米长度的货厢承载需求，支腿结构采用可伸缩机械式支撑，在脱挂状态下可以稳定支撑整厢满载重量，避免货厢前倾或侧翻；货厢底板采用高强度波纹钢板拼接，边梁采用异型槽钢一体弯折成型，

　　在降低整备质量的同时保证底板的抗冲击能力，应对装卸过程中重型货物的磕碰、碾压不会出现永久变形。栏板部分采用冲压加强筋的薄壁钢结构，每块栏板通过侧边铰链与边梁连接，锁止机构采用快拆式销锁，驾驶员单人即可完成栏板的开合与锁止操作，不需要额外辅助工具。设计过程中重点考量了安装边界尺寸，货厢总长度严格匹配公路货运车辆外廓尺寸限值，宽度符合通用挂车的安装接口标准，牵引销位置、后悬长度、轮距参数均适配主流三轴挂车底盘的安装位，不需要额外改装即可直接挂载到符合标准的牵引车上。货厢前部的前挡板做了加高加固处理，既可以防止运输过程中货物向前滑移撞击牵引机构，也可以在前端预留安装篷布架、警示标识的安装位；尾部的下防护装置符合安全规范要求，

　　避免小型车辆追尾时钻入车底，同时尾部预留了牌照架、尾灯组的安装点位，出厂即可满足上路行驶的结构要求。栏板内侧做了平滑处理，没有突出的螺栓头或尖锐结构，避免装卸货物时刮破包装或者划伤作业人员，每块栏板的接缝处都设计了密封胶条安装槽，运输散粒物料时可以加装胶条减少撒漏，应对扬尘管控要求。支撑支腿的安装位置经过载荷计算，在满载状态下支腿的受力在材料许用应力范围内，不会出现支腿变形或底板塌陷的问题，轮拱位置做了凸起避让设计，既给轮胎跳动预留了足够的缓冲空间，也最大化利用了货厢内部的装载宽度，没有多余的空间浪费。
