铝制逆流式换热装置结构设计

项目分类:换热器 发布时间:2024-03-14 ID:743624
  • 铝制逆流式换热装置结构设计
  • 铝制逆流式换热装置结构设计
  • 铝制逆流式换热装置结构设计
  • 铝制逆流式换热装置结构设计
  • 铝制逆流式换热装置结构设计

  在工业热管理场景中,逆流换热结构始终是换热效率表现最优的构型之一,这款铝制逆流换热装置的设计,核心围绕小空间内的气-气或液-气热交换需求展开,适配机床冷却系统、小型工业设备温控回路、实验台热交换单元等对安装空间有严格限制的应用场景。从实际使用逻辑来看,这类铝制换热装置的核心作用是通过两种介质逆向流动的路径设计,最大化冷热介质的对数平均温差,在有限的换热面积下实现更高的热交换效率,相比顺流结构,同等换热面积下逆流构型的换热效率可提升15%-25%,这也是小体积换热装置优先选择逆流结构的核心原因。

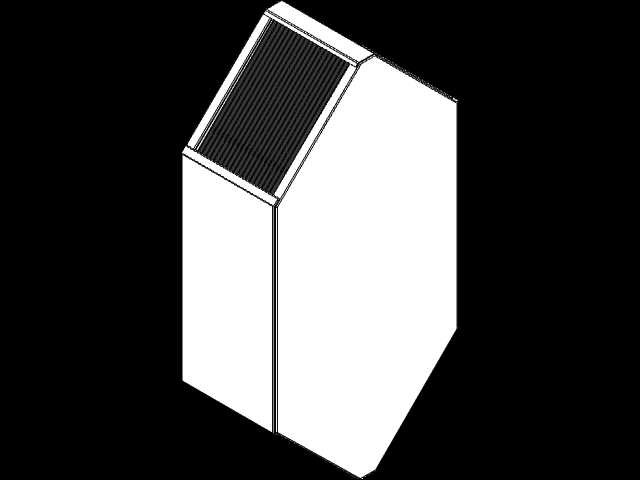

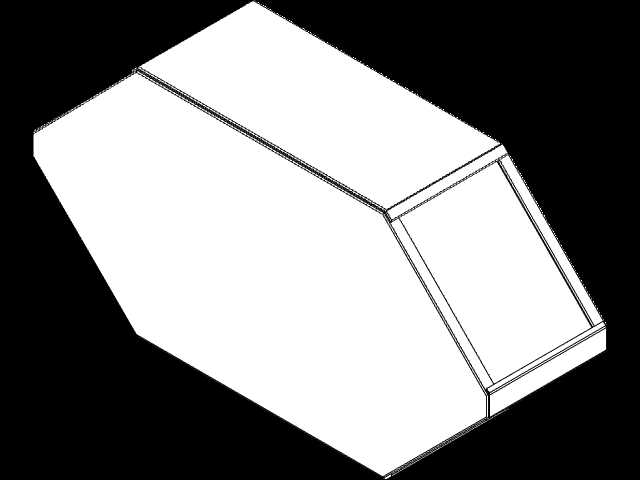

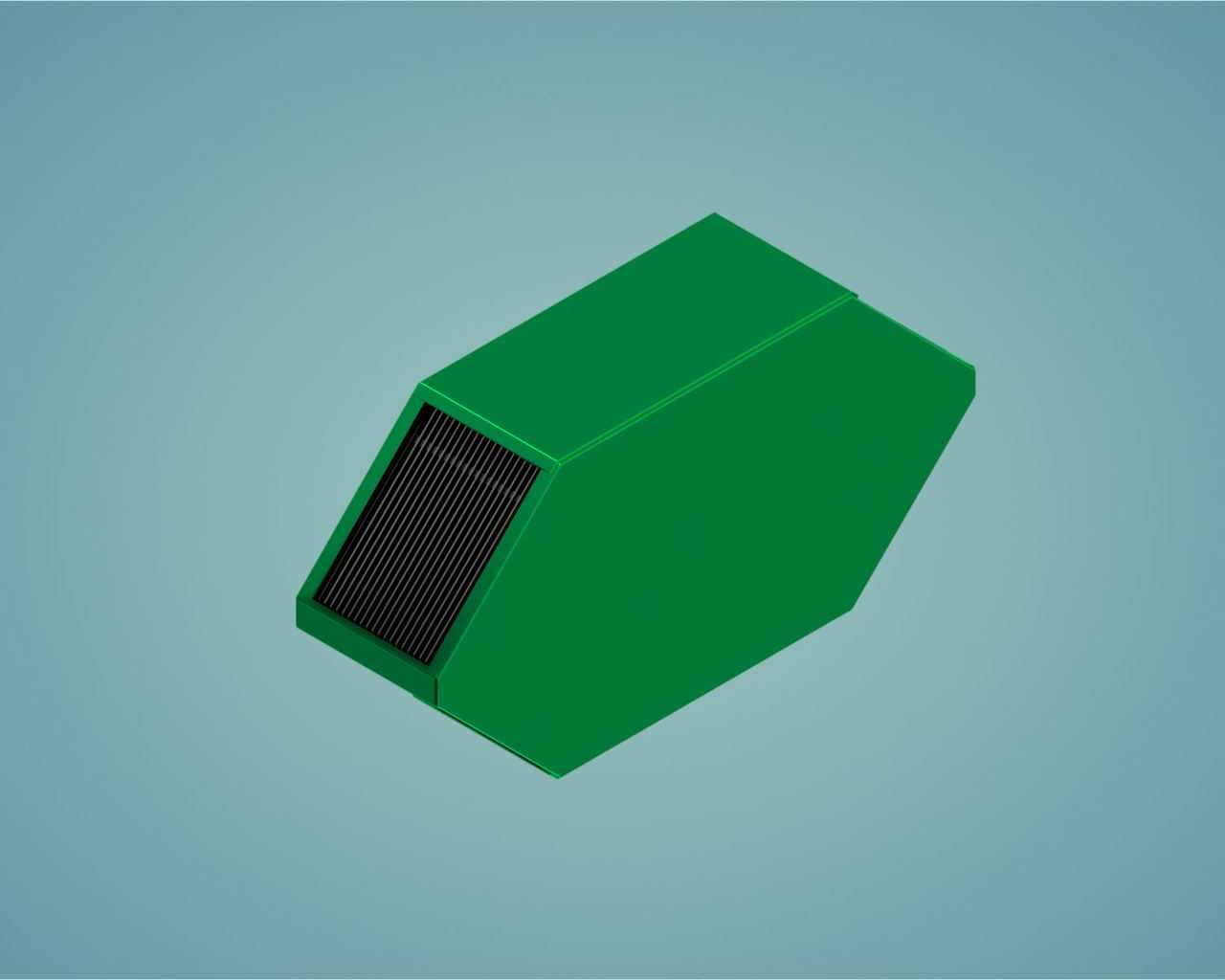

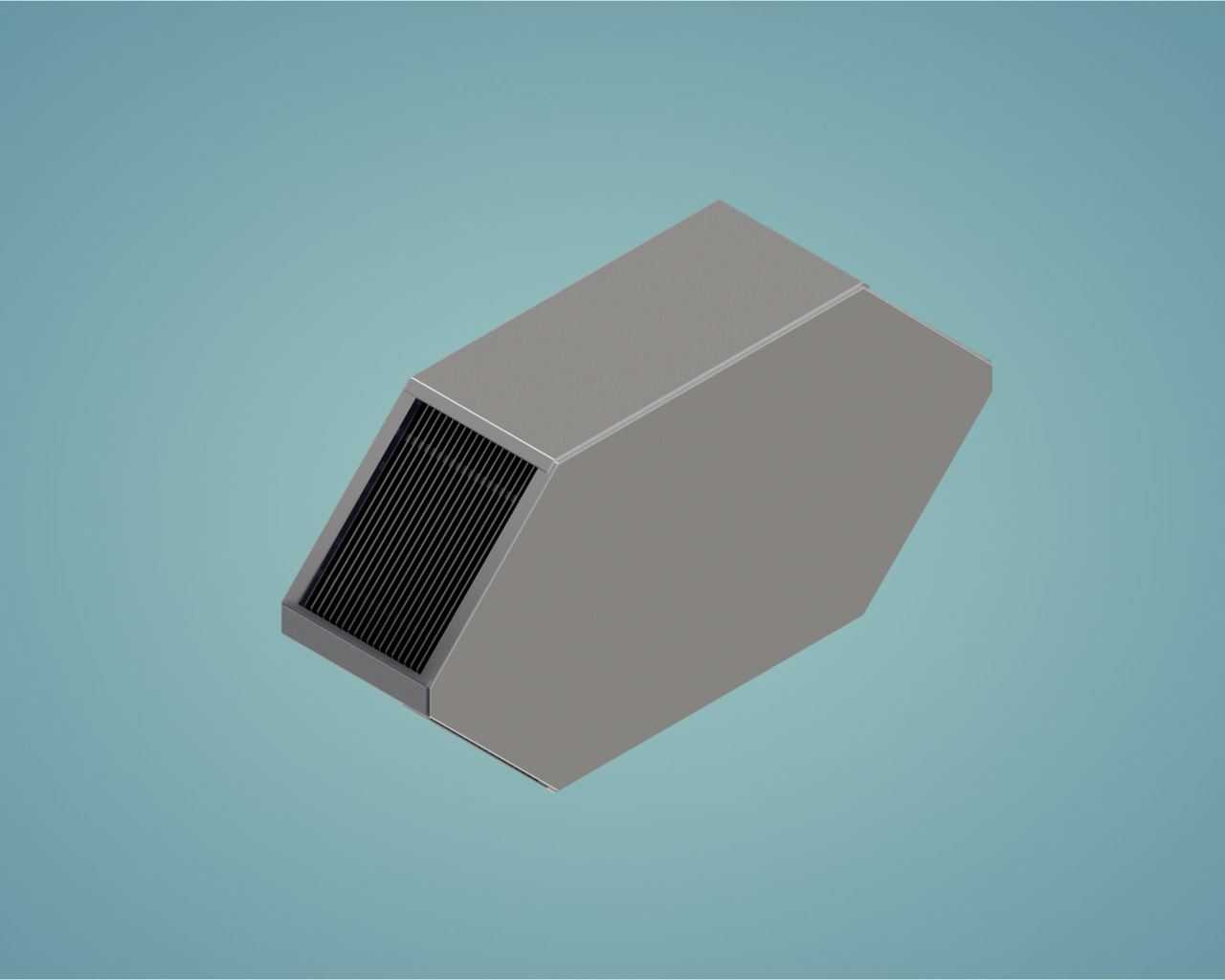

  设计过程中首先考虑的是材质选型,采用铝合金作为主体材质,一方面是利用铝的高导热系数,降低壳体本身的热阻,另一方面铝合金的密度仅为钢材的三分之一左右,能够大幅降低装置自重,适配移动设备、机载温控单元等对重量敏感的安装场景。外形结构上采用斜切端面的楔式壳体设计,并非单纯的造型考量,斜向布置的换热芯体安装面能够在有限的壳体长度内,最大化换热芯体的迎风面积,同时斜端面的结构能够引导进出介质的流向,降低介质进出换热芯体时的局部阻力,减少泵或风机的功耗损失。壳体的整体外轮廓做了全圆角过渡处理,避免直角结构带来的应力集中问题,同时在安装固定时,壳体的平直侧壁可以直接贴合设备安装面,不需要额外的转接支架,降低安装复杂度。

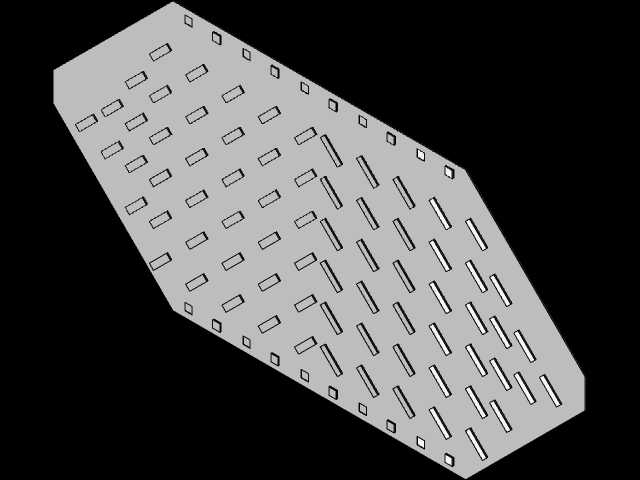

  从安装边界来看,这款换热装置的壳体采用一体化折弯焊接成型,侧壁预留的安装孔位采用沉孔设计,固定螺栓安装后不会突出壳体表面,能够适配贴壁式安装场景,最小安装间隙仅需预留3mm即可完成固定操作。换热芯体采用平行流道翅片结构,翅片间距根据常用的换热介质特性做了优化,针对气侧换热的场景,翅片表面做了微齿冲压处理,能够破坏介质流动时的边界层,进一步提升换热系数,同时翅片与壳体之间采用满焊连接,避免介质旁通导致的换热效率下降。进出介质的接口布置在斜端面的两侧,逆向流动的路径设计让冷介质从接口进入后,沿芯体流道从下至上流动,热介质从另一侧接口进入后沿流道从上至下流动,整个流道内冷热介质始终保持逆向接触,避免了顺流结构中末端温差过小导致的换热瓶颈。

  在结构强度设计上,铝合金壳体的壁厚根据常用工作压力做了匹配,针对0.6MPa以下的低压换热场景,1.5mm的壁厚即可满足强度要求,同时壳体外部做了阳极氧化处理,提升表面的抗腐蚀能力,适配工业车间内存在少量油污、湿气的使用环境。芯体与壳体的连接位置做了密封槽设计,安装时嵌入耐温橡胶密封圈即可实现无泄漏密封,不需要额外涂覆密封胶,方便后期维护时拆解清理芯体表面的积尘或污垢。实际选型使用时,需要根据换热负荷计算所需的介质流量,这款结构的流道阻力经过优化,在额定流量下的气侧阻力不超过120Pa,液侧阻力不超过0.02MPa,不会对配套的泵或风机造成过大的负载压力。

  很多小型换热装置在设计时容易忽略介质流动的均流问题,这款结构在进出接口位置设计了弧形导流板,能够让进入芯体的介质均匀分布在整个芯体截面上,避免局部流速过高或过低导致的换热效率不均问题,同时导流板的弧度经过多次流场仿真优化,不会产生额外的涡流阻力。在安装适配性上,这款换热装置的外形没有突出的结构件,能够直接嵌入设备的预留安装槽内,侧壁的平直度控制在0.1mm/m以内,贴合安装时不会出现缝隙,减少介质泄漏的风险。针对教育场景的使用需求,这款结构的所有零件都做了可拆解设计,能够直观展示逆流换热的流道走向、芯体结构、密封形式,方便学习者理解逆流换热的工作原理,同时结构的建模过程覆盖了钣金折弯、焊接装配、密封结构设计、流道优化等多个机械设计常用知识点,适合作为机械设计、热设计相关的教学案例使用。
