ABB热过载继电器AF09TF42三维建模作品

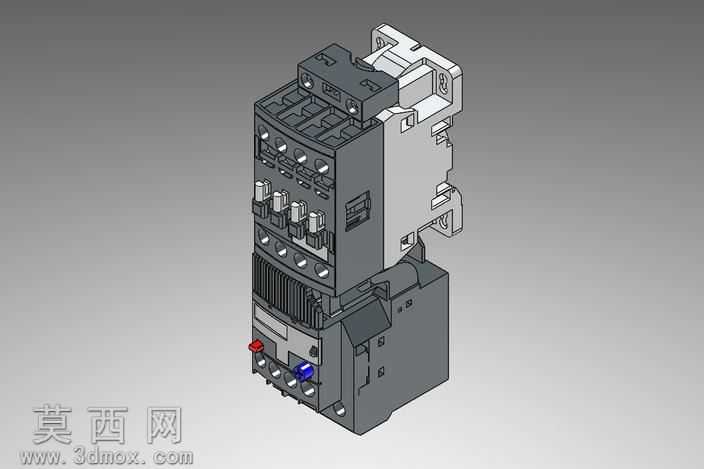

本作品为ABB系列热过载接触器的三维数字建模成果，建模过程严格参照实物的真实尺寸比例完成，整体还原度达到工业应用级标准。建模阶段首先梳理元件的层级装配关系，将整体结构拆解为基座主体、主触头接线模组、辅助触头单元、热脱扣调节机构、线圈接线端、导轨卡扣结构六大核心模块，采用自底向上的建模逻辑逐块构建特征。针对外壳部分的塑料材质特征，建模时精准还原壳体表面的散热格栅凹槽、标识刻印凹位、安装定位卡扣的细小卡扣结构，对边角处的注塑工艺圆角做了统一处理，避免出现尖锐棱角不符合实际生产工艺的问题。主触头区域的接线端子部分，还原了压线螺丝的螺纹特征、接线端口的倒角结构，以及端子旁的相序标识凸台细节；热脱扣调节模块部分，精准复刻了红色测试按钮、蓝色复位按钮的凸起结构，以及电流调节刻度盘的凹槽标识，还原调节旋钮的防滑纹理细节。材质渲染阶段，针对不同部件的物理属性做了区分设置：外壳部分采用哑光深灰工程塑料材质，调整粗糙度参数模拟工业塑料的磨砂质感；金属接线端子、内部导电结构采用亮面金属材质，添加轻微的反射效果还原镀锌金属件的表面质感；按钮部分分别设置红色、蓝色的半哑光塑料材质，和主体外壳形成清晰的视觉区分；导轨卡扣部分还原了白色工程塑料的材质特征，和深色主体形成结构层次区分。结构设计上完整还原了该型号元件的导轨安装卡扣结构、主辅触头的分层排布逻辑、线圈接口的宽电压适配结构特征，所有可活动部件的装配间隙都参照实物参数预留，能够直观展示元件的装配逻辑与工作结构。建模过程中对细小特征做了合理优化，在保证外观还原度的前提下控制模型面数，既满足渲染展示的精度需求，也适配后续工程装配、动画演示等不同场景的使用要求，整体模型结构清晰，特征完整，能够直观呈现该款低压控制元件的外观形态与结构组成。
