紧凑型400W功率放大器结构三维设计

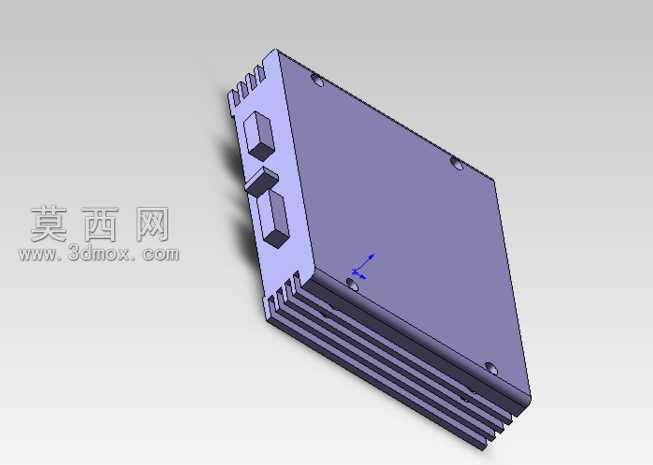

本作品为紧凑型400W功率放大器的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定整机的功率承载需求与安装空间约束，再逐步拆分内部功能模块与外部壳体结构，确保各部件之间的装配间隙合理，满足紧凑化的设计目标。外观壳体采用一体化金属材质设计，主体壳体赋予哑光磨砂金属材质，模拟铝合金阳极氧化后的质感，既能够提升整机的散热效率，也具备良好的电磁屏蔽效果，适配功率放大电路的工作需求。壳体侧面设计有多组平行排布的散热鳍片结构，鳍片的厚度、间距均经过参数化调整，在有限的壳体尺寸内最大化散热接触面积，保障400W功率输出工况下的热量能够快速导出，避免内部元器件过热失效。壳体一侧预留了两组接口安装位，采用凸起式的接口防护结构，既能够保护外接接口不受外力磕碰损坏，也能够区分不同功能的接口位置，提升外接接线的操作便利性。壳体表面的固定孔位采用沉头孔设计，装配后螺丝端面与壳体表面齐平，既保证了外观的平整性，也避免突出的螺丝结构影响安装与使用。建模过程中对所有结构的拔模角度、壁厚均匀性都进行了校验，壳体主体壁厚保持一致，避免注塑或机加工过程中出现变形、缩痕等问题，散热鳍片与主体壳体采用一体化建模，保证结构强度的同时减少装配工序。渲染阶段采用柔和的工业产品布光方案，突出金属壳体的质感与结构线条，清晰展示各部分的结构特征与装配关系，整体模型结构完整，各部件之间的装配关系清晰，可直接用于结构验证、加工生产参考或者产品展示使用，能够直观呈现紧凑型功率放大器的结构设计特点，满足电子类功率器件的结构设计参考需求。
