双N20舵机驱动跳跃式机械腿结构

　　这套双舵机驱动的连杆式跳跃机械腿，是小型仿生移动机器人研发场景里非常典型的执行端总成，核心面向桌面级Arduino控制平台的教学验证、小型足式机器人原型开发、创客运动机构实验这类场景，整套结构没有采用复杂的液压或者大功率伺服方案，完全依托两枚常见的N20微型减速电机作为动力输入，把成本、体积、控制难度都压到了小型实验项目可落地的区间里。

　　从实际使用逻辑来看，这套腿机构不需要承担大负载工业搬运任务，核心作用是完成受控的抬腿、摆腿、瞬时蓄能释放动作，来实现小体量机器人的跳跃、短距离跨步移动，很多高校的机器人工程专业课程设计、青少年科创竞赛里的足式机器人原型，都会优先参考这类平行四杆搭配双动力输入的布局，它相比单舵机摆腿的结构，能独立控制髋关节的摆动幅度和膝关节的弯折角度，动作轨迹的可调空间大很多，不需要额外加装复杂的外置弹性蓄能零件，靠连杆的死点位置卡位和电机瞬时扭矩输出，就能完成起跳前的姿态锁止。

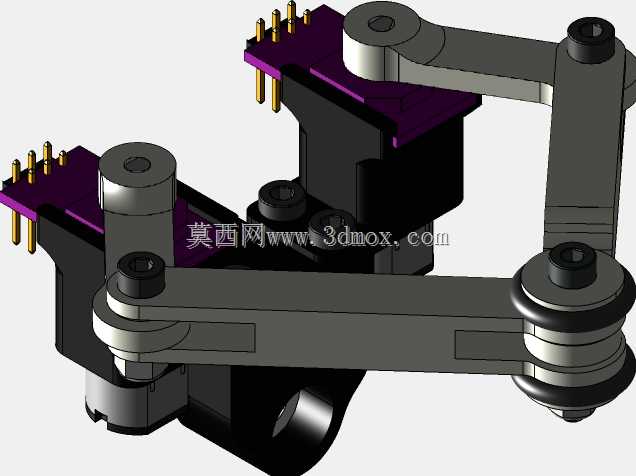

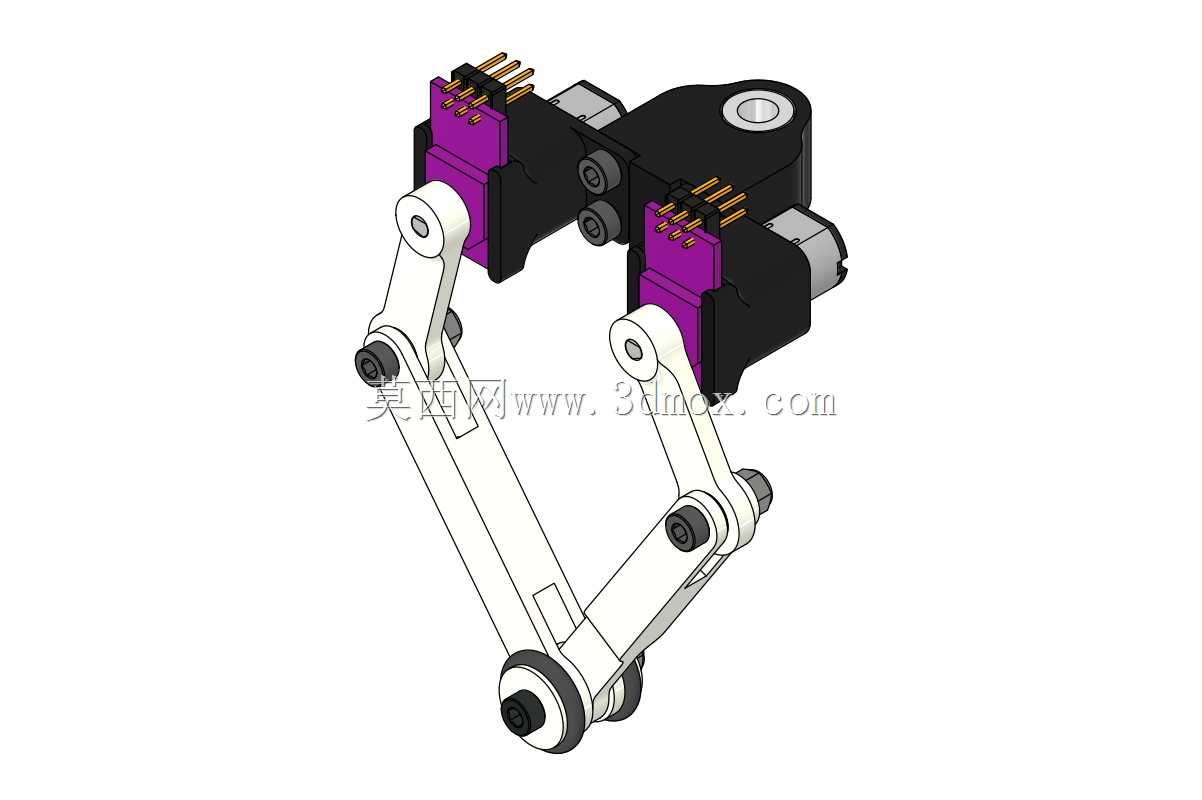

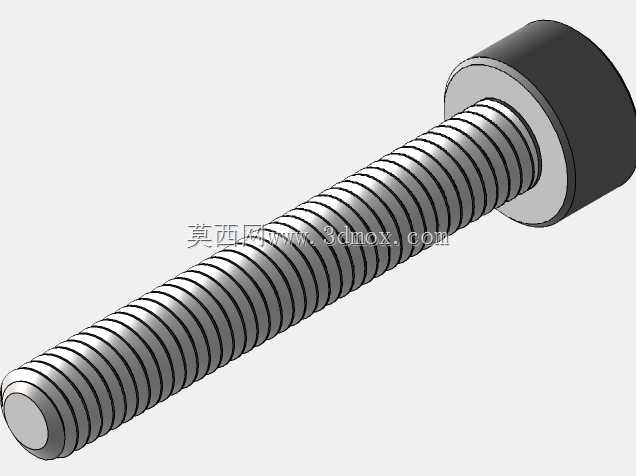

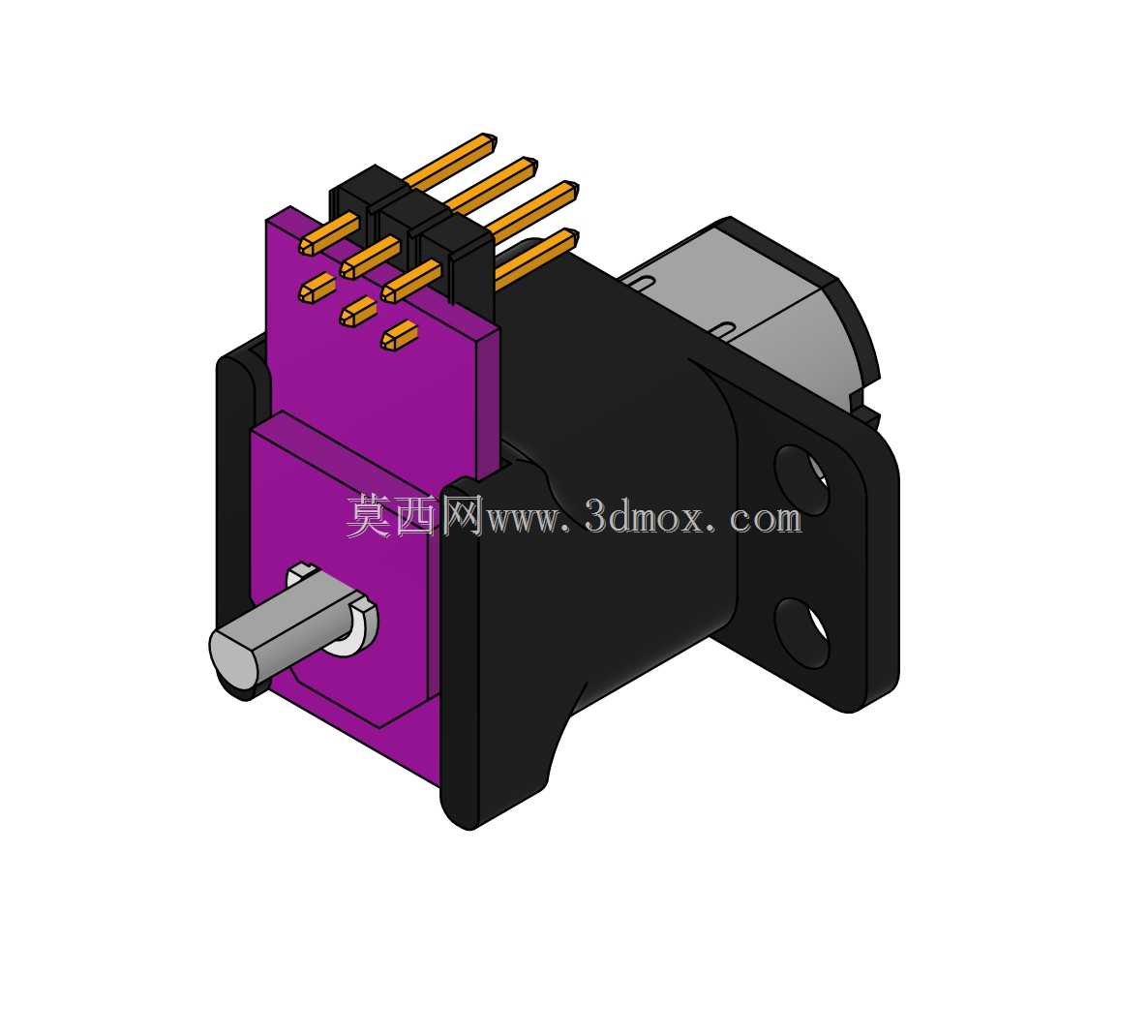

　　结构设计上最突出的特点是采用了双侧平行连杆的闭链传动布局，两枚N20电机分别布置在髋部基座的左右两个安装位，电机输出轴直接和主动摇臂连接，动力不需要经过额外的齿轮组换向，减少了传动间隙。白色的连杆构件全部采用薄板类零件叠装铰接，每一个转动副都用同轴的螺栓加轴套定位，铰接点的配合间隙可以通过紧固件的预紧力微调，既保证连杆摆动时没有卡滞，也能把回程间隙控制在很小的范围。很多初做足式机器人的设计者容易犯的错误是把腿部连杆做成单侧板支撑，侧向受力时铰接轴很容易发生挠曲变形，这套结构的每一处关节都做了双侧夹装的限位，电机座部分用黑色的3D打印或者机加工件包裹住N20电机的方形机身，安装面上预留了和电机端盖孔位对应的固定孔，电机装入后不会在跳跃冲击下出现周向转动或者轴向窜动。

　　安装边界层面，整套腿的髋部基座是和机器人主体机架连接的接口，基座上预留了带沉孔的圆形安装位，既可以直接锁附在机器人的底盘框架上，也可以多套腿机构对称布置，组成双足、四足的完整机器人构型。腿部完全收拢弯折的时候，整体投影尺寸非常紧凑，不会和相邻的另一条腿发生运动干涉；完全伸展到最大步幅位置时，足端的落点距离髋部转轴的行程刚好匹配小型机器人桌面跳跃的距离需求，足端特意做了加大直径的圆形滚轮式接触端，和地面接触的端面有一定宽度，落地瞬间的压强更小，不容易在硬质实验台面上打滑，也能缓冲一部分落地冲击。

　　设计思路上没有盲目追求仿生腿的多自由度冗余配置，而是把两个动力源全部用来控制腿面内的运动，侧向的自由度完全靠机架的整体布局来约束，这样控制算法只需要解算二维平面内的连杆运动学，对于入门级开发者来说非常友好，不需要做多维姿态的复杂解算。连杆的长度比例经过匹配，膝关节的转动角度和髋关节的摆角通过连杆耦合之后，足端可以走出近似直线的迈步轨迹，在平地上移动的时候不会出现不必要的上下起伏，起跳前可以通过控制两个电机反向锁止，把连杆机构压到接近死点的位置蓄能，瞬间释放扭矩的时候就能带动整个机身弹起。所有电气连接部分，电机的驱动引脚直接通过顶部的紫色排针引出，和上层控制驱动板的接线非常方便，不需要在腿内部额外走线，活动关节处也没有线缆反复弯折的疲劳问题，长时间做跳跃循环实验的时候，线缆断裂的故障率大幅降低。

　　在实际调试场景里，这套结构的零件拆分非常简单，所有连杆都是平面轮廓件，不管是用3D打印制作原型，还是用亚克力板激光切割，都可以快速加工出成品，铰接处的标准件全部是通用的微型螺丝和轴承，替换维护成本极低。针对不同的跳跃高度需求，设计者还可以通过调整连杆上不同铰接孔的安装位置，微调杆长比例，改变腿的最大伸展长度和蓄能行程，不需要重新修改整套电机安装基座，拓展性很强。
